Spécifications
64
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:
1 personne
Dimensions:
Longueur:
2240 mm (88.2 in)
Largeur:
680 mm (26.8 in)
Hauteur:
660 mm (26.0 in)
Poids à sec:
139 kg (306 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
48.50 kWà6250 tr/min
Consommation maximale de carburant:
29.0 L/h (7.7 US gal/h, 6.4 Imp.gal/h)
Autonomie (Plein régime):
0.62 heure
Régime embrayé:
1300 ±50 tr/min
Moteur:
Type:
2 temps
Nombre de cylindres:
2
Cylindrée:
701 cm³
Alésage × course:
81.0 × 68.0 mm (3.19 × 2.68 in)
Taux de compression:
7.2 : 1
Système de lubrification:
Prémélange Huile / Essence
Système de refroidissement:
Eau
Système de démarrage:
Electrique
Système d’allumage:
C.D.I.
Modèle de bougie:
BR7HS
Ecartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Capacité de la batterie:
12 V, 19.0 AhSystème de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion:
Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère:
P1: 14.4+14.4 °
P2: 17.3+17.3 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR):
90
Huile moteur recommandée:
Huile pour moteur hors-bord YAMALUBE 2-
W ou TC-W3
Taux de mélange carburant-huile:
50 :1
Capacité totale du réservoir de carburant:
18 L (4.8 US gal, 4.0 Imp.gal)
Puissance de réserve du réservoir de carburant:
5.5 L (1.5 US gal, 1.2 Imp.gal)
UF2F71F0.book Page 64 Thursday, April 10, 2008 5:47 PM

Dépannage
65
FJU34560

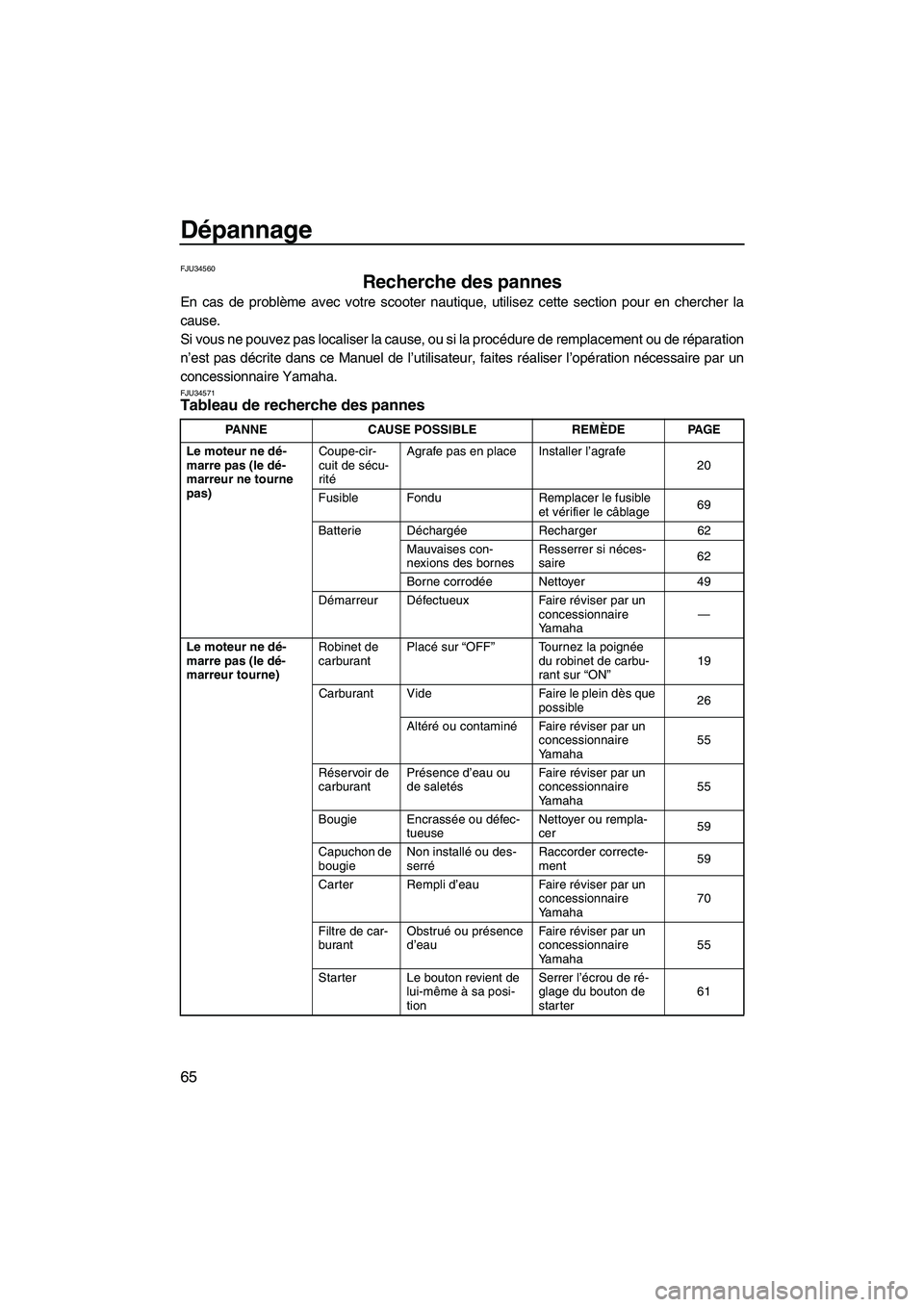

Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez cette section pour en chercher la
cause.
Si vous ne pouvez pas localiser la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans ce Manuel de l’utilisateur, faites réaliser l’opération nécessaire par un
concessionnaire Yamaha.
FJU34571Tableau de recherche des pannes
PANNE CAUSE POSSIBLE REMÈDE PAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas)Coupe-cir-
cuit de sécu-
ritéAgrafe pas en place Installer l’agrafe
20
Fusible Fondu Remplacer le fusible
et vérifier le câblage69
Batterie Déchargée Recharger 62
Mauvaises con-
nexions des bornesResserrer si néces-
saire62
Borne corrodéeNettoyer 49
Démarreur Défectueux Faire réviser par un
concessionnaire
Yamaha—
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Robinet de
carburantPlacé sur “OFF”Tournez la poignée
du robinet de carbu-
rant sur “ON”19
Carburant Vide Faire le plein dès que
possible26
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha55
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha55
Bougie Encrassée ou défec -
tueuseNettoyer ou rempla-
cer59
Capuchon de
bougieNon installé ou des-
serréRaccorder correcte-
ment59
Carter Rempli d’eau Faire réviser par un
concessionnaire
Yamaha70
Filtre de car-
burantObstrué ou présence
d’eauFair e réviser par un
concessionnaire
Yamaha55
Starter Le bouton revient de
lui-même à sa posi-
tionSerrer l’écrou de ré-
glage du bouton de
starter61
UF2F71F0.book Page 65 Thursday, April 10, 2008 5:47 PM

Dépannage
66

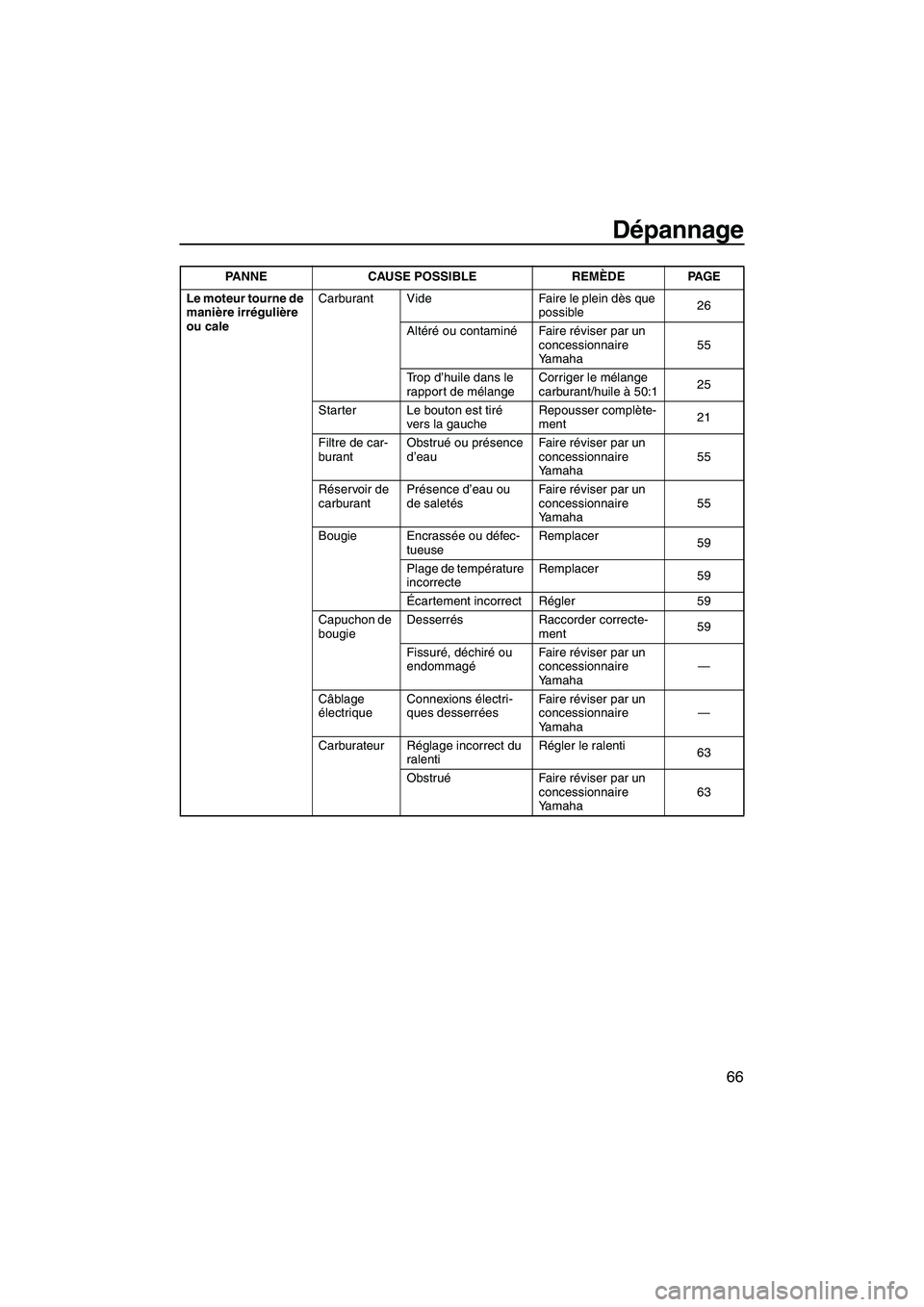

Le moteur tourne de
manière irrégulière
ou caleCarburant Vide Faire le plein dès que
possible26
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha55
Trop d’huile dans le
rapport de mélangeCorriger le mélange
carburant/huile à 50:125
Starter Le bouton est tiré
vers la gaucheRepousser complète-
ment21
Filtre de car-
burantObstrué ou présence
d’eauFair e réviser par un
concessionnaire
Yamaha55
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha55
Bougie Encrassée ou défec -
tueuseRemplacer
59
Plage de température
incorrecteRemplacer
59
Écartement incorrect Régler 59
Capuchon de
bougieDesserrés Raccorder correcte-
ment59
Fissuré, déchiré ou
endommagéFair e réviser par un
concessionnaire
Yamaha—
Câblage
électriqueConnexions électri-
ques desserréesFair e réviser par un
concessionnaire
Yamaha—
Carburateur Réglage incorrect du
ralentiRégler le ralenti
63
ObstruéFair e réviser par un
concessionnaire
Yamaha63 PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2F71F0.book Page 66 Thursday, April 10, 2008 5:47 PM

Dépannage
67

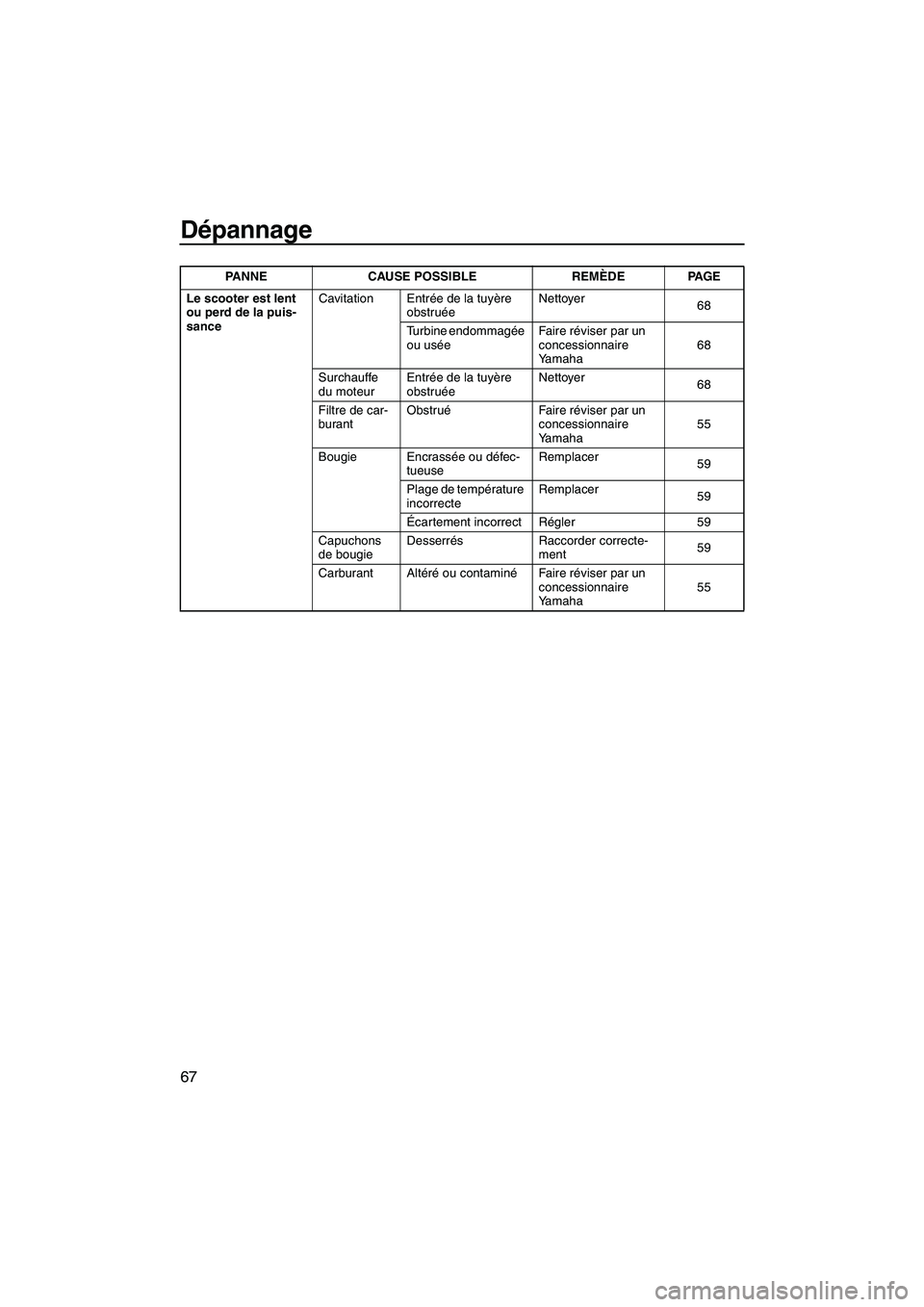

Le scooter est lent
ou perd de la puis-
sanceCavitation Entrée de la tuyère
obstruéeNettoyer
68
Turbine endommagée
ou uséeFair e réviser par un
concessionnaire
Yamaha68
Surchauffe
du moteurEntrée de la tuyère
obstruéeNettoyer
68
Filtre de car-
burantObstruéFair e réviser par un
concessionnaire
Yamaha55
Bougie Encrassée ou défec -
tueuseRemplacer
59
Plage de température
incorrecteRemplacer
59
Écartement incorrect Régler 59
Capuchons
de bougieDesserrés Raccorder correcte-
ment59
Carburant Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha55 PANNE CAUSE POSSIBLE REMÈDE PAGE
UF2F71F0.book Page 67 Thursday, April 10, 2008 5:47 PM

Dépannage
68
FJU34620

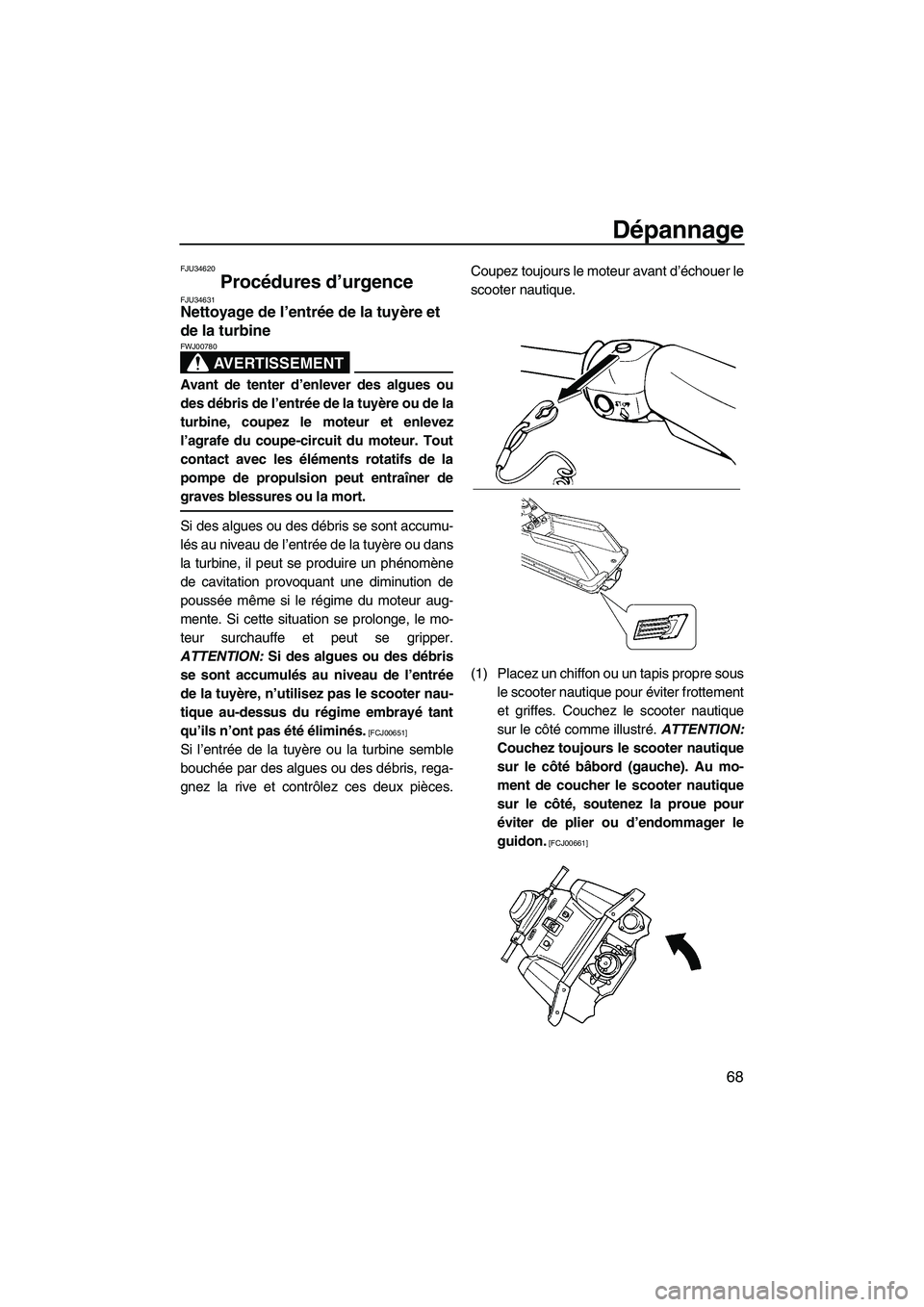

Procédures d’urgence FJU34631Nettoyage de l’entrée de la tuyère et
de la turbine
AVERTISSEMENT
FWJ00780
Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00651]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces.Coupez toujours le moteur avant d’échouer le
scooter nautique.
(1) Placez un chiffon ou un tapis propre sous
le scooter nautique pour éviter frottement
et griffes. Couchez le scooter nautique
sur le côté comme illustré. ATTENTION:
Couchez toujours le scooter nautique
sur le côté bâbord (gauche). Au mo-
ment de coucher le scooter nautique
sur le côté, soutenez la proue pour
éviter de plier ou d’endommager le
guidon.
[FCJ00661]
UF2F71F0.book Page 68 Thursday, April 10, 2008 5:47 PM

Dépannage
69
(2) Enlevez les algues ou les débris accumu-
lés autour de l’entrée de la tuyère, de l’ar-
bre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.

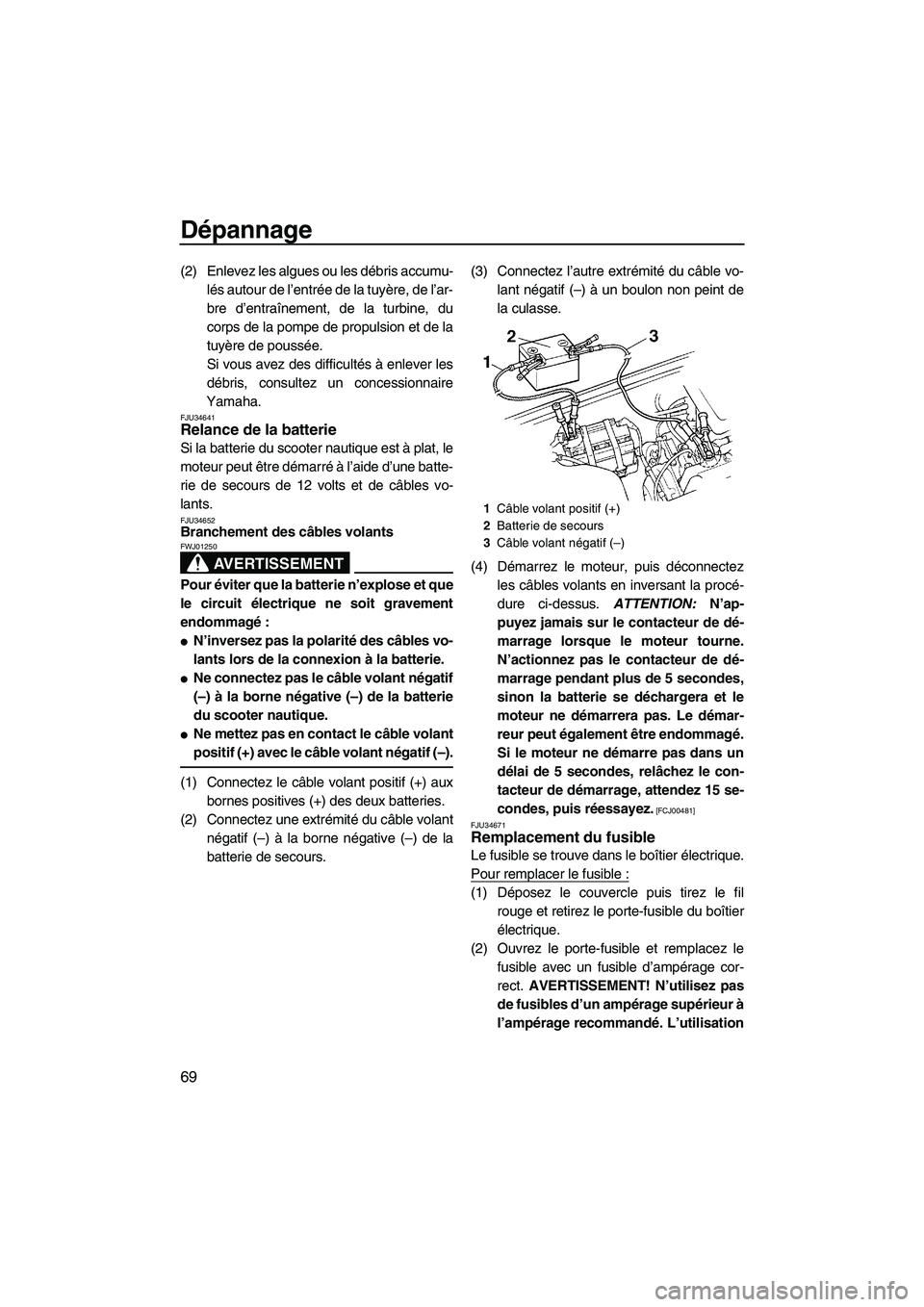

FJU34641Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une batte-
rie de secours de 12 volts et de câbles vo-
lants.
FJU34652Branchement des câbles volants
AVERTISSEMENT
FWJ01250
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé:

N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.

Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.

Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
(1) Connectez le câble volant positif (+) aux
bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant
négatif (–) à la borne négative (–) de la
batterie de secours.(3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un boulon non peint de
la culasse.
(4) Démarrez le moteur, puis déconnectez
les câbles volants en inversant la procé-
dure ci-dessus. ATTENTION: N’ap-
puyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.
N’actionnez pas le contacteur de dé-
marrage pendant plus de 5 secondes,
sinon la batterie se déchargera et le
moteur ne démarrera pas. Le démar-
reur peut également être endommagé.
Si le moteur ne démarre pas dans un
délai de 5 secondes, relâchez le con-
tacteur de démarrage, attendez 15 se-
condes, puis réessayez.
[FCJ00481]
FJU34671
Remplacement du fusible
Le fusible se trouve dans le boîtier électrique.
Pour remplacer le fusible :
(1) Déposez le couvercle puis tirez le fil
rouge et retirez le porte-fusible du boîtier
électrique.
(2) Ouvrez le porte-fusible et remplacez le
fusible avec un fusible d’ampérage cor-
rect. AVERTISSEMENT! N’utilisez pas
de fusibles d’un ampérage supérieur à
l’ampérage recommandé. L’utilisation
1Câble volant positif (+)
2Batterie de secours
3Câble volant négatif (–)
UF2F71F0.book Page 69 Thursday, April 10, 2008 5:47 PM

Dépannage
70
d’un fusible d’ampérage non adéquat
peut endommager gravement le sys-
tème électrique et provoquer un in-
cendie.
[FWJ00801]

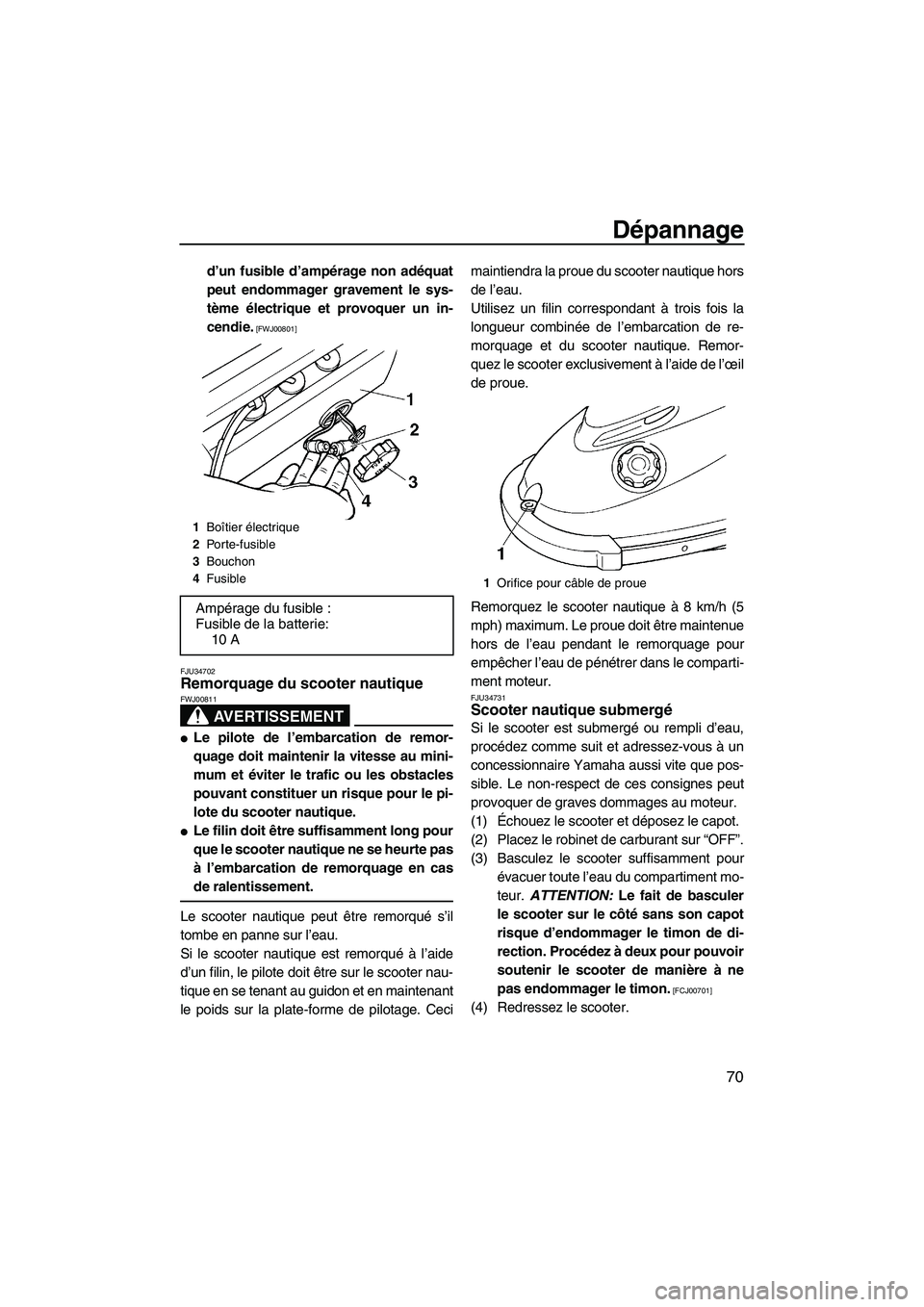

FJU34702
Remorquage du scooter nautique
AVERTISSEMENT
FWJ00811

Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.

Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Si le scooter nautique est remorqué à l’aide
d’un filin, le pilote doit être sur le scooter nau-
tique en se tenant au guidon et en maintenant
le poids sur la plate-forme de pilotage. Cecimaintiendra la proue du scooter nautique hors
de l’eau.
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique. Remor-
quez le scooter exclusivement à l’aide de l’œil
de proue.
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. Le proue doit être maintenue
hors de l’eau pendant le remorquage pour
empêcher l’eau de pénétrer dans le comparti-
ment moteur.
FJU34731Scooter nautique submergé
Si le scooter est submergé ou rempli d’eau,
procédez comme suit et adressez-vous à un
concessionnaire Yamaha aussi vite que pos-
sible. Le non-respect de ces consignes peut
provoquer de graves dommages au moteur.
(1)Échouez le scooter et déposez le capot.
(2) Placez le robinet de carburant sur “OFF”.
(3) Basculez le scooter suffisamment pour
évacuer toute l’eau du compartiment mo-
teur. ATTENTION: Le fait de basculer
le scooter sur le côté sans son capot
risque d’endommager le timon de di-
rection. Procédez à deux pour pouvoir
soutenir le scooter de manière à ne
pas endommager le timon.
[FCJ00701]
(4) Redressez le scooter.
1Boîtier électrique
2Porte-fusible
3Bouchon
4Fusible
Ampérage du fusible :
Fusible de la batterie:
10 A
1Orifice pour câble de proue
UF2F71F0.book Page 70 Thursday, April 10, 2008 5:47 PM

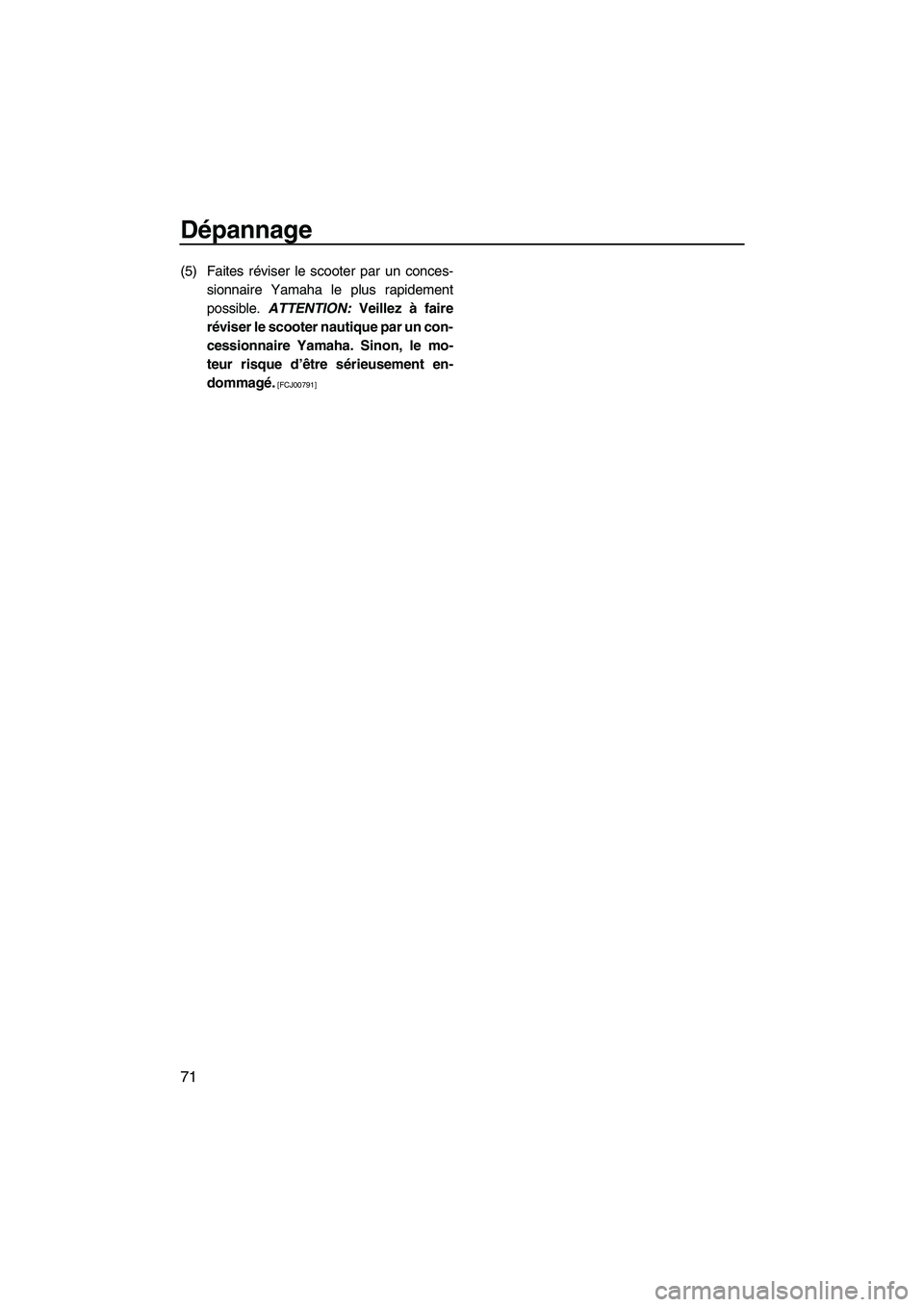

Dépannage
71
(5) Faites réviser le scooter par un conces-
sionnaire Yamaha le plus rapidement
possible. ATTENTION: Veillez à faire
réviser le scooter nautique par un con-
cessionnaire Yamaha. Sinon, le mo-
teur risque d’être sérieusement en-
dommagé.
[FCJ00791]
UF2F71F0.book Page 71 Thursday, April 10, 2008 5:47 PM

Index
A
Accélération, levier ............................. 21, 31
Alimentation, contrôle du système ........... 55
Angle de tuyère, vérification ..................... 55
Apprendre à connaître, scooter
nautique ................................................ 37
Apprendre à utiliser le scooter nautique... 37
Arrêt, moteur ............................................ 36
Arrêter, scooter nautique.......................... 44
Autres étiquettes ........................................ 7
B
Batterie ............................................... 30, 49
Batterie, relance ....................................... 69
Batterie, vérification.................................. 62
Bougies, nettoyage et réglage ................. 59
C
Câble d’accélérateur, vérification et
réglage .................................................. 58
Câbles volants, branchement................... 69
Cale .......................................................... 30
Capot........................................................ 18
Carburant, bouchon du réservoir ............. 19
Carburant et huile..................................... 25
Carburant, réservoir ................................. 55
Compartiment moteur .............................. 29
Contacteurs .............................................. 33
Contrôles préalables ................................ 27
Contrôles préalables, liste ........................ 27
Contrôles préalables, points..................... 29
Coque et pont........................................... 29
Cordon du coupe-circuit du moteur .......... 33
D
Démarrage, contacteur ............................ 21
Démarrage du moteur .............................. 34
Démarrer le scooter nautique................... 39
Deux temps, huile pour moteur ................ 25
Direction, système.............................. 22, 32
Direction, timon .................................. 22, 32
E
Eau, séparateur........................................ 29
Échouer le scooter nautique .................... 44
Embarquement et démarrage en eau
profonde................................................ 40
Embarquement et démarrage en eaux
peu profondes ....................................... 39Entrée de la tuyère ................................... 32
Entrée de tuyère et turbine, nettoyage ..... 68
Entreposage ............................................. 48
Entretien après utilisation ......................... 45
Entretien et réglages ................................ 51
Entretien périodique, tableau ................... 53
Essence ................................................... 25
Essence-alcool ......................................... 25
Étiquettes, avertissement ........................... 4
Étiquettes, importantes .............................. 3
Extincteur ................................................. 31
F
Faire virer le scooter nautique .................. 42
Filtre de carburant .................................... 55
Fonctionnement ....................................... 34
Fonctionnement, commandes et
autres fonctions .................................... 18
Friction de direction, réglage .................... 56
I
Identification, numéros ............................... 1
L
Lubrification .............................................. 49
Lubrification, points .................................. 60
M
Manuel de l’utilisateur et trousse à
outils ..................................................... 51
Mélange du carburant et de l’huile ........... 25
Mise à l’eau, scooter nautique ................. 34
Moteur, contacteur d’arrêt ........................ 20
Moteur, coupe-circuit ................................ 20
Moteur, numéro de série ............................ 2
Moteur, rodage ......................................... 34
N
Navigation, règles ...................................... 9
Nettoyage du scooter nautique ................ 50
Numéro d’identification du scooter (CIN) ... 1
O
Orifice pour câble de poupe ..................... 23
Orifice pour câble de proue ...................... 23
P
Pochette de rangement ............................ 24
Poignée du robinet de carburant .............. 19
Position agenouillée ................................. 38
Primaire, numéro d’identification
(PRI-ID) ................................................... 1
UF2F71F0.book Page 1 Thursday, April 10, 2008 5:47 PM

Index
Principaux composants, emplacement .... 16
Profitez de votre scooter nautique en
toute responsabilité............................... 15
Q
Quitter, scooter nautique .......................... 36
R
Recherche des pannes ............................ 65
Recherche des pannes, tableau .............. 65
Recommandé, équipement ...................... 12
Régime embrayé, réglage ........................ 63
Réglage de l’angle de tuyère de
poussée ................................................ 57
Réglage du carburateur ........................... 63
Règles d’utilisation ................................... 10
Remorquage du scooter nautique ............ 70
Remplacement du fusible......................... 69
Réservoir de carburant, remplissage ....... 26
Restrictions concernant les personnes
habilitées à utiliser le scooter nautique ... 8
Rinçage du système de
refroidissement ..................................... 48
S
Scooter nautique, caractéristiques ........... 13
Scooter nautique chaviré......................... 41
Scooter nautique submergé..................... 70
Se tenir debout ......................................... 38
Sécurité, informations .............................. 13
Sécurité nautique, règles ......................... 14
Sortie témoin d’eau de
refroidissement ............................... 21, 33
Starter, bouton ......................................... 21
Starter, réglage du câble .......................... 61
Système d’alimentation ............................ 29
Système d’avertissement de surchauffe
du moteur.............................................. 23
T
Transport .................................................. 46
U
Urgence, procédures................................ 68
Utilisation dans des zones pleines
d’algues ................................................ 45
Utilisation de votre scooter nautique ........ 37
Utilisation, positions ................................. 38
UF2F71F0.book Page 2 Thursday, April 10, 2008 5:47 PM
