Vor der Fahrt mit diesem
Wasserfahrzeug die Betriebsan-
leitung aufmerksam lesen.
BETRIEBSANLEITUNG
2009 WaveRunner
SuperJet
F2F-28199-71-G0
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
Page 2 of 78

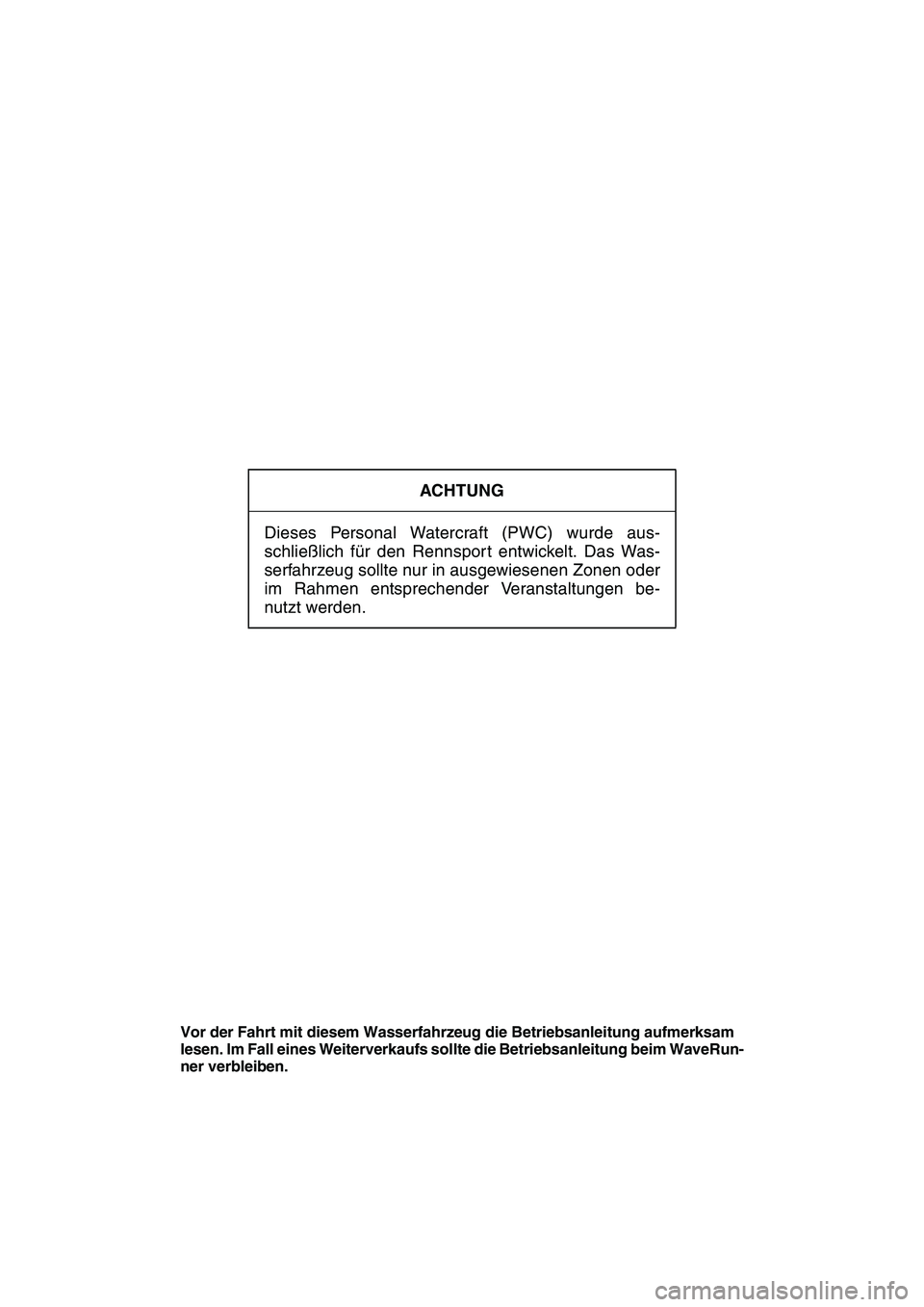

ACHTUNG
Dieses Personal Watercraft (PWC) wurde aus-
schließlich für den Rennsport entwickelt. Das Was-
serfahrzeug sollte nur in ausgewiesenen Zonen oder
im Rahmen entsprechender Veranstaltungen be-
nutzt werden.
Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
Page 3 of 78
Kennzeichnung wichtiger Hinweise
GJU30082
– JP 08 E 01 0 09 H YAM
Produktidentifizierung:
Produkt: Personen-Wasserfahrzeug
Marke: YAMAHA
Modell / Modellname: SJ700B-H / SuperJet
Modellspezifikationen:
Länge: 2.24 (m)
Breite: 0.68 (m)
Motormarke: 6BA
Motorbauart: 4-Takt-Ottomotor
Leistung: 48.5 (kW)
Baumaterial: Rumpf: SMC, Deck: HLU
Max. Anz. Personen: 1
Beginn der Fahrzeug-
Identifizierungsnummer (CIN):
Hersteller:YAMAHA MOTOR CO., LTD.
2500 Shingai, Iwata
Shizuoka, 438-8501
Japan
EU-Vertretung:YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101
Schiphol-Rijk, 1119 NC
Niederlande

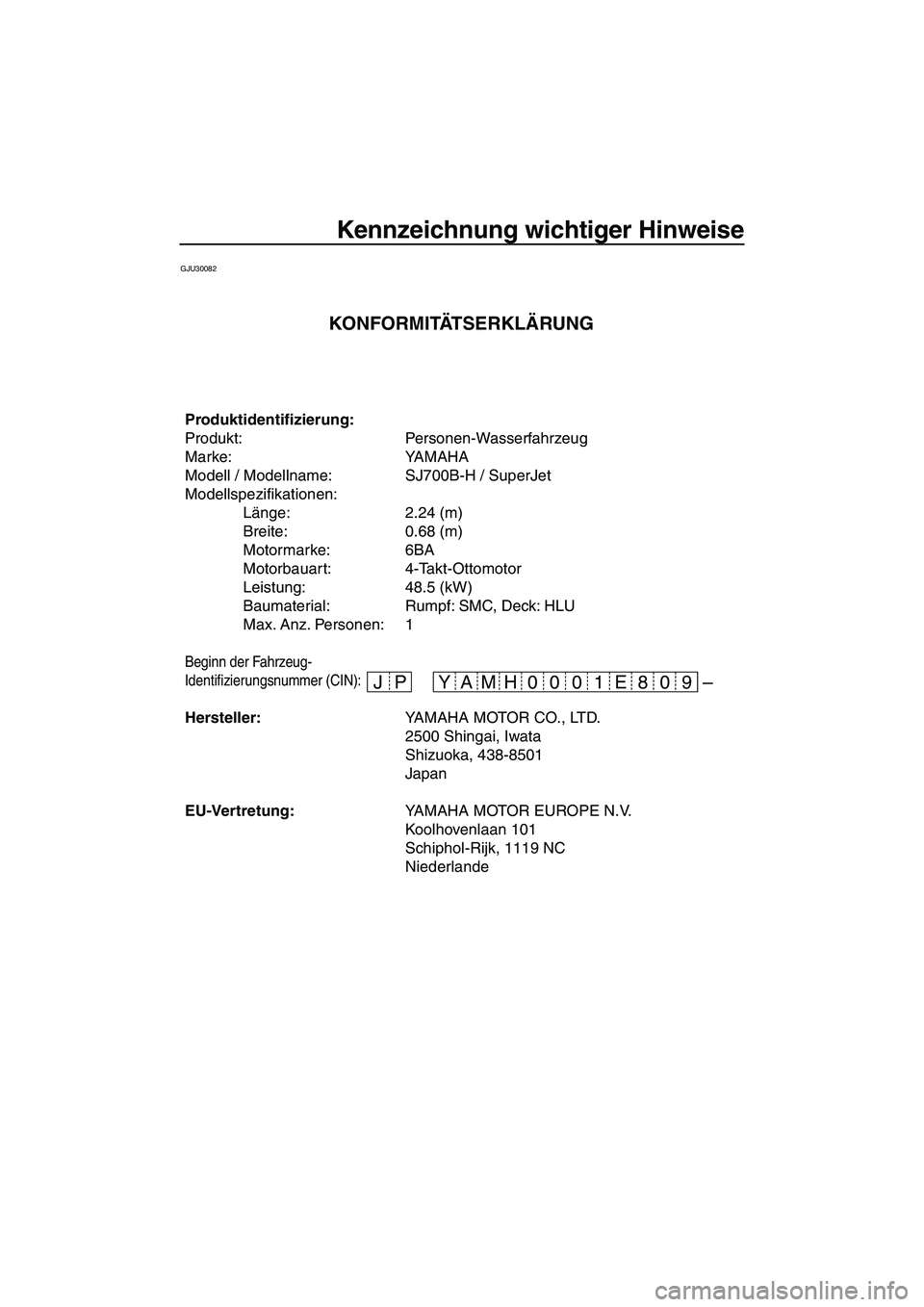

KONFORMITÄTSERKLÄRUNG
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
Page 4 of 78

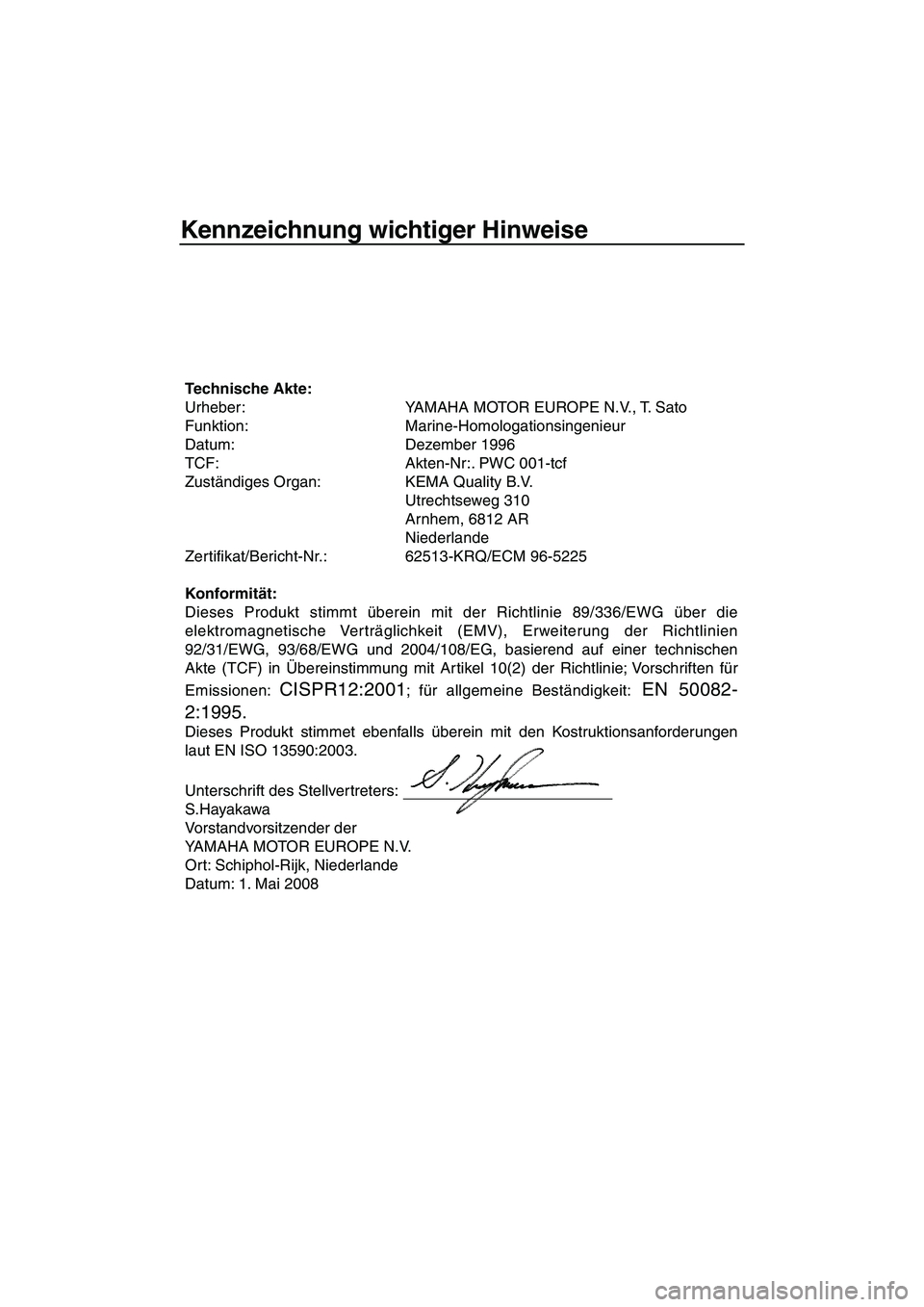

Kennzeichnung wichtiger Hinweise
Technische Akte:
Urheber: YAMAHA MOTOR EUROPE N.V., T. Sato
Funktion: Marine-Homologationsingenieur
Datum: Dezember 1996
TCF: Akten-Nr:. PWC 001-tcf
Zuständiges Organ: KEMA Quality B.V.
Utrechtseweg 310
Arnhem, 6812 AR
Niederlande
Zertifikat/Bericht-Nr.: 62513-KRQ/ECM 96-5225
Konformität:
Dieses Produkt stimmt überein mit der Richtlinie 89/336/EWG über die
elektromagnetische Verträglichkeit (EMV), Erweiterung der Richtlinien
92/31/EWG, 93/68/EWG und 2004/108/EG, basierend auf einer technischen
Akte (TCF) in Übereinstimmung mit Artikel 10(2) der Richtlinie; Vorschriften für
Emissionen:
CISPR12:2001; für allgemeine Beständigkeit: EN 50082-
2:1995.
Dieses Produkt stimmet ebenfalls überein mit den Kostruktionsanforderungen
laut EN ISO 13590:2003.
Unterschrift des Stellvertreters:
S.Hayakawa
Vorstandvorsitzender der
YAMAHA MOTOR EUROPE N.V.
Ort: Schiphol-Rijk, Niederlande
Datum: 1. Mai 2008
UF2F71G0.book Page 2 Thursday, April 10, 2008 1:00 PM
Page 5 of 78
Kennzeichnung wichtiger Hinweise
GJU30191
An den Eigentümer/Fahrer

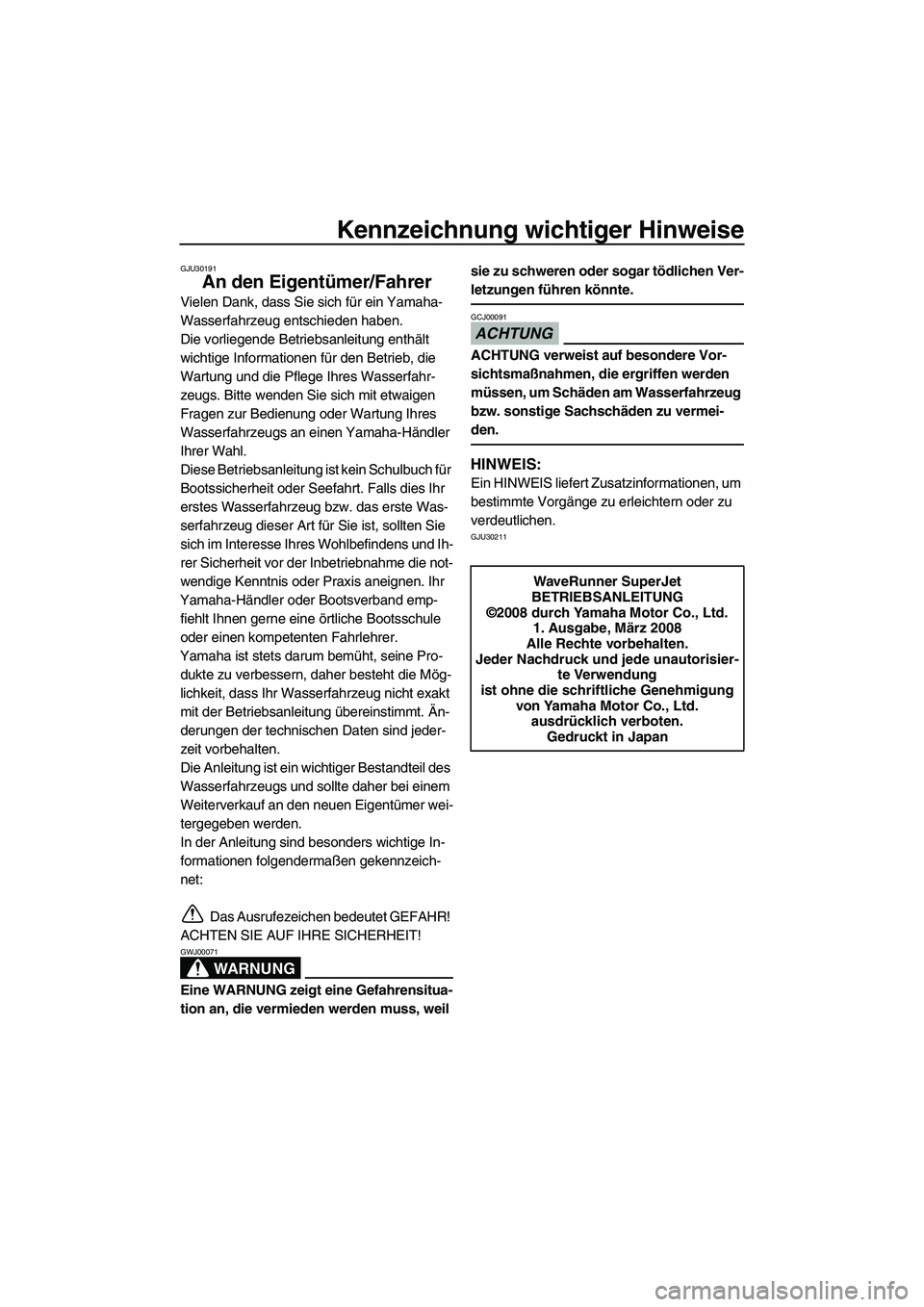

Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch für
Bootssicherheit oder Seefahrt. Falls dies Ihr
erstes Wasserfahrzeug bzw. das erste Was-
serfahrzeug dieser Art für Sie ist, sollten Sie
sich im Interesse Ihres Wohlbefindens und Ih-
rer Sicherheit vor der Inbetriebnahme die not-
wendige Kenntnis oder Praxis aneignen. Ihr
Yamaha-Händler oder Bootsverband emp-
fiehlt Ihnen gerne eine örtliche Bootsschule
oder einen kompetenten Fahrlehrer.
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Das Ausrufezeichen bedeutet GEFAHR!
ACHTEN SIE AUF IHRE SICHERHEIT!
WARNUNG
GWJ00071
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00091
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
GJU30211
WaveRunner SuperJet
BETRIEBSANLEITUNG
©2008 durch Yamaha Motor Co., Ltd.
1. Ausgabe, März 2008
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unautorisier-
te Verwendung
ist ohne die schriftliche Genehmigung
von Yamaha Motor Co., Ltd.
ausdrücklich verboten.
Gedruckt in Japan
UF2F71G0.book Page 3 Thursday, April 10, 2008 1:00 PM
Page 6 of 78

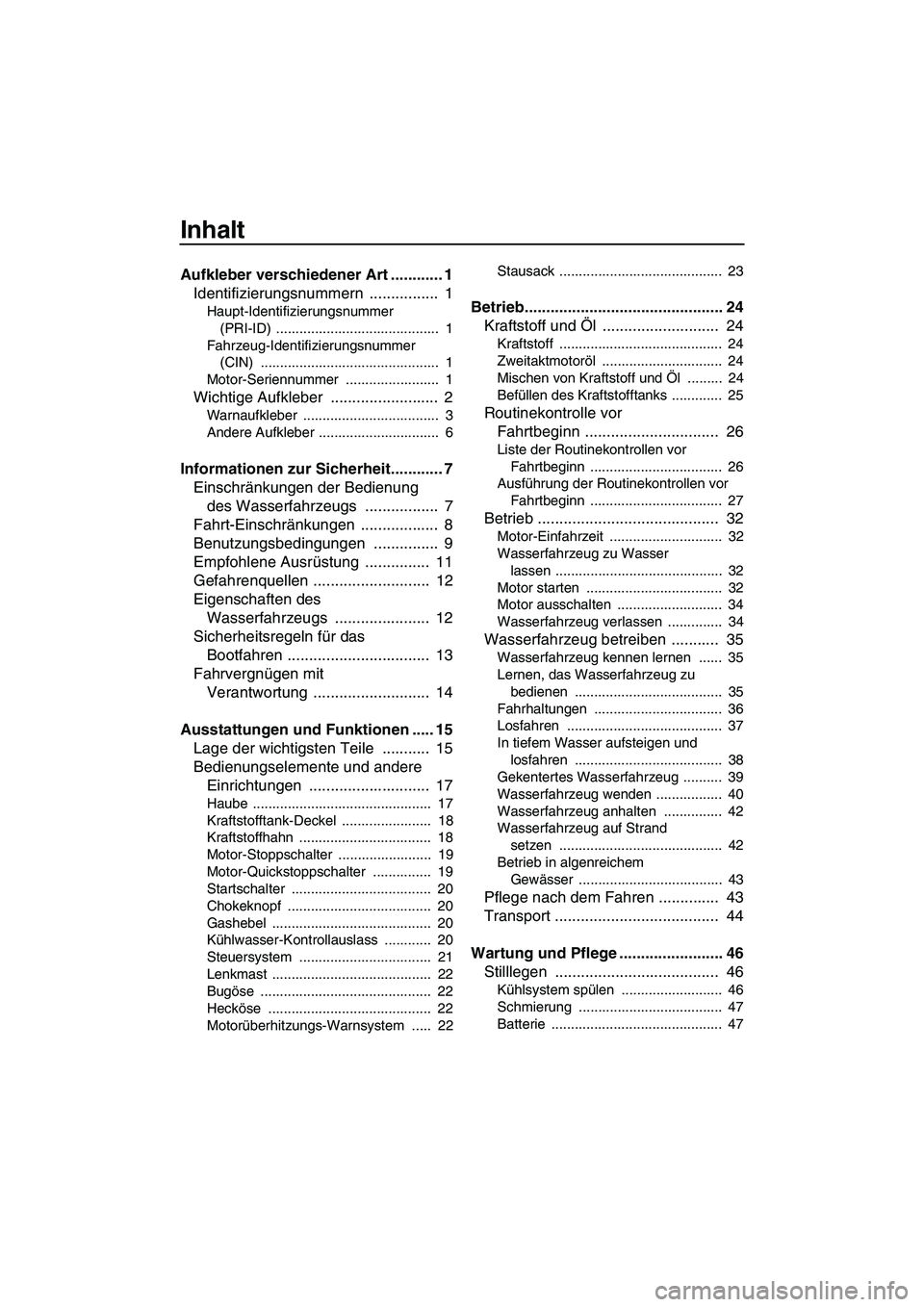

Inhalt
Aufkleber verschiedener Art ............ 1
Identifizierungsnummern ................ 1
Haupt-Identifizierungsnummer
(PRI-ID) .......................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Wichtige Aufkleber ......................... 2
Warnaufkleber ................................... 3
Andere Aufkleber ............................... 6
Informationen zur Sicherheit............ 7
Einschränkungen der Bedienung
des Wasserfahrzeugs ................. 7
Fahrt-Einschränkungen .................. 8
Benutzungsbedingungen ............... 9
Empfohlene Ausrüstung ............... 11
Gefahrenquellen ........................... 12
Eigenschaften des
Wasserfahrzeugs ...................... 12
Sicherheitsregeln für das
Bootfahren ................................. 13
Fahrvergnügen mit
Verantwortung ........................... 14
Ausstattungen und Funktionen ..... 15
Lage der wichtigsten Teile ........... 15
Bedienungselemente und andere
Einrichtungen ............................ 17
Haube .............................................. 17
Kraftstofftank-Deckel ....................... 18
Kraftstoffhahn .................................. 18
Motor-Stoppschalter ........................ 19
Motor-Quickstoppschalter ............... 19
Startschalter .................................... 20
Chokeknopf ..................................... 20
Gashebel ......................................... 20
Kühlwasser-Kontrollauslass ............ 20
Steuersystem .................................. 21
Lenkmast ......................................... 22
Bugöse ............................................ 22
Hecköse .......................................... 22
Motorüberhitzungs-Warnsystem ..... 22Stausack .......................................... 23
Betrieb.............................................. 24
Kraftstoff und Öl ........................... 24
Kraftstoff .......................................... 24
Zweitaktmotoröl ............................... 24
Mischen von Kraftstoff und Öl ......... 24
Befüllen des Kraftstofftanks ............. 25
Routinekontrolle vor
Fahrtbeginn ............................... 26
Liste der Routinekontrollen vor
Fahrtbeginn .................................. 26
Ausführung der Routinekontrollen vor
Fahrtbeginn .................................. 27
Betrieb .......................................... 32
Motor-Einfahrzeit ............................. 32
Wasserfahrzeug zu Wasser
lassen ........................................... 32
Motor starten ................................... 32
Motor ausschalten ........................... 34
Wasserfahrzeug verlassen .............. 34
Wasserfahrzeug betreiben ........... 35
Wasserfahrzeug kennen lernen ...... 35
Lernen, das Wasserfahrzeug zu
bedienen ...................................... 35
Fahrhaltungen ................................. 36
Losfahren ........................................ 37
In tiefem Wasser aufsteigen und
losfahren ...................................... 38
Gekentertes Wasserfahrzeug .......... 39
Wasserfahrzeug wenden ................. 40
Wasserfahrzeug anhalten ............... 42
Wasserfahrzeug auf Strand
setzen .......................................... 42
Betrieb in algenreichem
Gewässer ..................................... 43
Pflege nach dem Fahren .............. 43
Transport ...................................... 44
Wartung und Pflege ........................ 46
Stilllegen ...................................... 46
Kühlsystem spülen .......................... 46
Schmierung ..................................... 47
Batterie ............................................ 47
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
Page 7 of 78

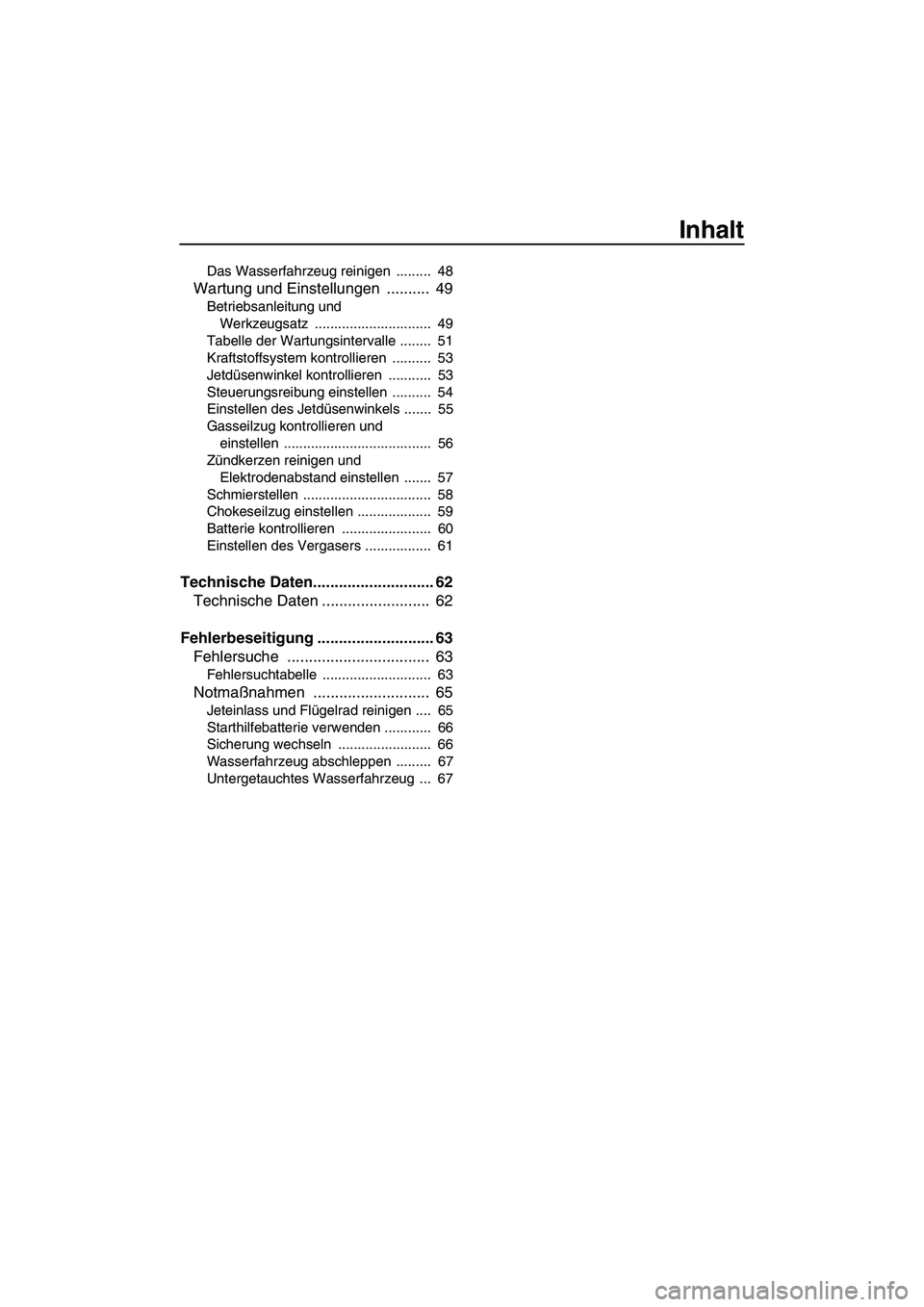

Inhalt
Das Wasserfahrzeug reinigen ......... 48
Wartung und Einstellungen .......... 49
Betriebsanleitung und
Werkzeugsatz .............................. 49
Tabelle der Wartungsintervalle ........ 51
Kraftstoffsystem kontrollieren .......... 53
Jetdüsenwinkel kontrollieren ........... 53
Steuerungsreibung einstellen .......... 54
Einstellen des Jetdüsenwinkels ....... 55
Gasseilzug kontrollieren und
einstellen ...................................... 56
Zündkerzen reinigen und
Elektrodenabstand einstellen ....... 57
Schmierstellen ................................. 58
Chokeseilzug einstellen ................... 59
Batterie kontrollieren ....................... 60
Einstellen des Vergasers ................. 61
Technische Daten............................ 62
Technische Daten ......................... 62
Fehlerbeseitigung ........................... 63
Fehlersuche ................................. 63
Fehlersuchtabelle ............................ 63
Notmaßnahmen ........................... 65
Jeteinlass und Flügelrad reinigen .... 65
Starthilfebatterie verwenden ............ 66
Sicherung wechseln ........................ 66
Wasserfahrzeug abschleppen ......... 67
Untergetauchtes Wasserfahrzeug ... 67
UF2F71G0.book Page 2 Thursday, April 10, 2008 1:00 PM
Page 8 of 78
Aufkleber verschiedener Art
1
GJU36450
Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen beim Yamaha-
Händler benötigt werden. Bewahren Sie die-
se Nummern an einem sicheren Ort auf, da-
mit sie für eine eventuelle Diebstahlmeldung
zur Verfügung stehen.
GJU30270Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet.
GJU36460Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer ist auf
einem Schild eingestanzt, das achtern an der Steuerbordseite (rechts) des Rumpfes ange-
bracht ist.
GJU30310Motor-Seriennummer
Die Motor-Seriennummer ist auf einem Schild
eingestanzt, das am Motor angebracht ist.
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1Lage der Fahrzeug-Identifizierungsnummer
(CIN)
1Lage der Motor-Seriennummer
UF2F71G0.book Page 1 Thursday, April 10, 2008 1:00 PM
Page 9 of 78
Aufkleber verschiedener Art
2
GJU30451

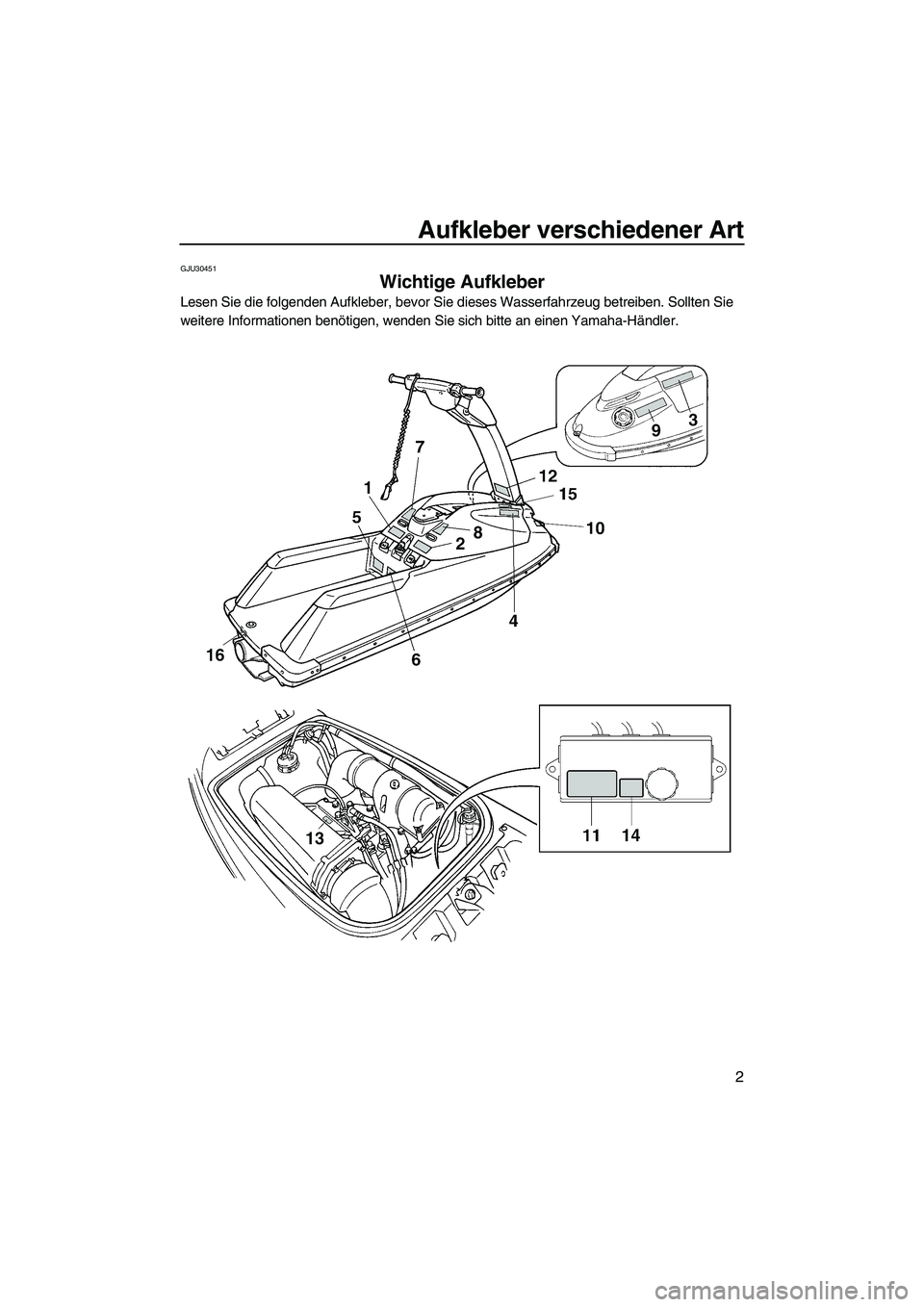

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug betreiben. Sollten Sie
weitere Informationen benötigen, wenden Sie sich bitte an einen Yamaha-Händler.
UF2F71G0.book Page 2 Thursday, April 10, 2008 1:00 PM
Page 10 of 78
Aufkleber verschiedener Art
3
GJU35911Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
UF2F71G0.book Page 3 Thursday, April 10, 2008 1:00 PM
