ESPECIFICAÇÕES
8-3
8
Carga máxima* 203 kg
Pressão do ar (pneu frio)
Até 90 kg*
À frente 225 kPa (2,25 kg/cm
2, 2,25 bar)
A trás 275 kPa (2,75 kg/cm2, 2,75 bar)
De 90 kg até à carga
máxima*
À frente 225 kPa (2,25 kg/cm2, 2,25 bar)
A trás 275 kPa (2,75 kg/cm2, 2,75 bar)
Condução a grande
velocidade
À frente 225 kPa (2,25 kg/cm2, 2,25 bar)
A trás 275 kPa (2,75 kg/cm2, 2,75 bar)
* A carga é o peso total da mercadoria transpor tada, condutor,
passageiro e acessórios.
Rodas
À frente
Tipo Rodas de liga
Dimensão 18 ´ MT3,00
A trás
Tipo Rodas de liga
Dimensão 17 ´ MT4,00Travão
À frente
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
A trás
Tipo Travão de disco único
Operação Com o pé direito
Fluido DOT 4
Suspensão
À frente
Tipo Forquilha telescópica
A trás
Tipo Braço oscilante
Amortecedor
À frente Mola helicoidal / amortecedor a
óleo
A trás Mola helicoidal / amortecedor de
óleo-gás
Curso da roda
À frente 149 mm
A trás 144 mm
P_4tx_Spec.fm Page 3 Wednesday, October 6, 1999 9:18 AM

ESPECIFICAÇÕES
8-4
8
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 23,5 A / 5.000 rpm
Bateria
Tipo GT12B-4
Voltagem,
copacidade 12 V, 10 AH
Tipo de farolLâmpada de quartzo (halogénea)
Voltagem/wattagem ´ quantidade das lâmpadas
Farol 12 V, 55 W ´ 2
Luz auxiliar 12 V, 5 W ´ 1
Farolim/travão de trás 12 V, 5/21 W ´ 2
Sinal luminoso de mudança de
direcção 12 V, 21 W ´ 4
Luz do manómetro 12 V, 2 W ´ 3
Indicador luminoso de ponto
morto 14 V, 1,4 W ´ 1
Indicador luminoso do farol de
máximos 14 V, 1,4 W ´ 1
Indicador luminoso do nível de
óleo 14 V, 1,4 W ´ 2
Indicador luminoso da
temperatura do refrigerante 14 V, 1,4 W ´ 1Indicador luminoso do
combustível 12 V, 2 W ´ 1
Fusível
Fusível principal 30 A
Fusível do farol 15 A
Fusível do sistema de
sinalização 15 A
Fusível do ignição 10 A
Fusível da luz de perigo 10 A
Fusível do velocímetro 5 A
Fusível da ventoinha do
radiador 7,5 A
P_4tx_Spec.fm Page 4 Wednesday, October 6, 1999 9:18 AM

P_4tx_Spec.fm Page 5 Wednesday, October 6, 1999 9:18 AM

INFORMAÇÃO AO CONSUMIDOR
9
Registos do número de identificação ................................................. 9-1
Número de identificação da chave ..................................................... 9-1
Número de identificação do veículo ................................................... 9-1
Etiqueta do modelo ............................................................................ 9-2
P_4tx_ConsumerTOC.fm Page 1 Wednesday, October 6, 1999 9:18 AM

9-1
9
PAU01039
9-INFORMAÇÃO AO CONSUMIDOR
PAU02944
Registos do número de
identificaçãoRegiste o número de identificação da cha-
ve, o número de identificação do veículo e
a informação do rótulo do modelo nos es-
paços providos, para lhe facilitar a enco-
menda de peças sobresselentes ao seu
concessionário Yamaha ou para referência
caso lhe roubem o veículo.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DO RÓTULO DO
MODELO:CA-01PPAU01041
Número de identificação da
chaveO número de identificação da sua chave
está inscrito na etiqueta da chave. Grave
este número no espaço provido e utilize-o
como referência em caso de necessitar de
uma nova chave.
PAU01043
Número de identificação do
veículoO número de identificação do veículo está
cravado no tubo da coluna de direcção. Re-
giste este número no espaço fornecido.NOTA:@ O número de identificação do veículo desti-
na-se a identificar a moto e pode ser utiliza-
do para a registar no serviço competente
de concessão de licenças. @
1. Número de identificação da chave
1. Número de identificação do veículo
P_4tx_Consumer.fm Page 1 Wednesday, October 6, 1999 9:18 AM

INFORMAÇÃO AO CONSUMIDOR
9-2
9
PAU01050
Etiqueta do modeloA etiqueta do modelo está fixada no quadro
sob o assento. (Consulte a página 3-12
quanto aos procedimentos de remoção do
assento.) Registe a informação desta eti-
queta no espaço provido. Tal informação
será necessária para encomendar peças
sobressalentes ao seu concessionário
Yamaha.1. Etiqueta do modelo
P_4tx_Consumer.fm Page 2 Wednesday, October 6, 1999 9:18 AM

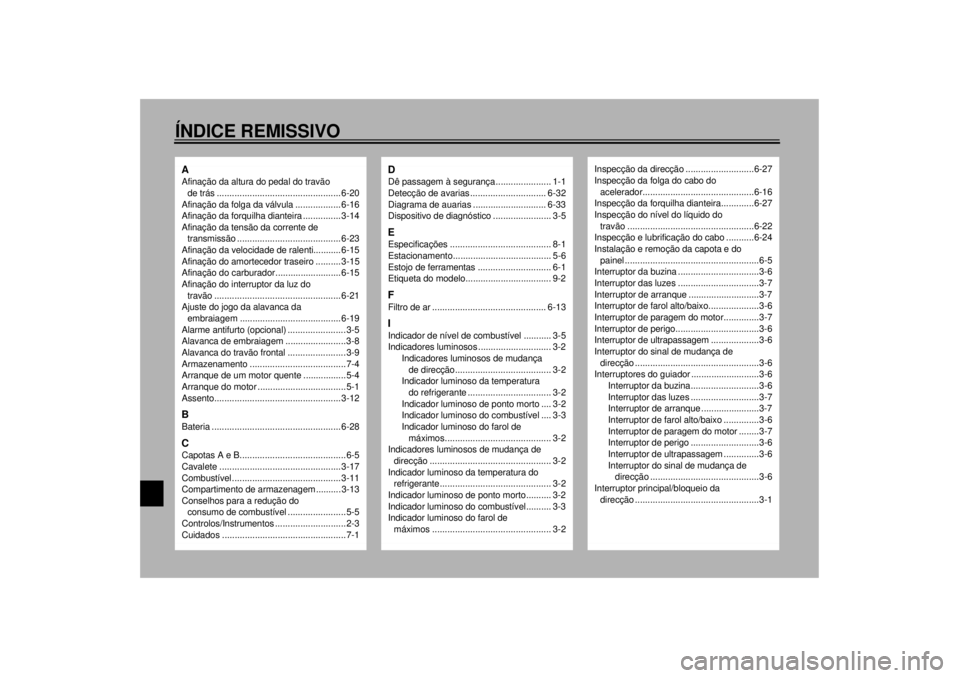

10-ÍNDICE REMISSIVOAAfinação da altura do pedal do travão
de trás ................................................. 6-20
Afinação da folga da válvula .................. 6-16
Afinação da forquilha dianteira ............... 3-14
Afinação da tensão da corrente de
transmissão ......................................... 6-23
Afinação da velocidade de ralenti........... 6-15
Afinação do amortecedor traseiro .......... 3-15
Afinação do carburador.......................... 6-15
Afinação do interruptor da luz do
travão .................................................. 6-21
Ajuste do jogo da alavanca da
embraiagem ........................................ 6-19
Alarme antifurto (opcional) ....................... 3-5
Alavanca de embraiagem ........................3-8
Alavanca do travão frontal ....................... 3-9
Armazenamento ......................................7-4
Arranque de um motor quente .................5-4
Arranque do motor ...................................5-1
Assento.................................................. 3-12BBateria ................................................... 6-28CCapotas A e B..........................................6-5
Cavalete ................................................ 3-17
Combustível........................................... 3-11
Compartimento de armazenagem .......... 3-13
Conselhos para a redução do
consumo de combustível ....................... 5-5
Controlos/Instrumentos ............................2-3
Cuidados .................................................7-1
DDê passagem à segurança ...................... 1-1
Detecção de avarias .............................. 6-32
Diagrama de auarias ............................. 6-33
Dispositivo de diagnóstico ....................... 3-5EEspecificações ........................................ 8-1
Estacionamento....................................... 5-6
Estojo de ferramentas ............................. 6-1
Etiqueta do modelo.................................. 9-2FFiltro de ar ............................................. 6-13IIndicador de nível de combustível ........... 3-5
Indicadores luminosos ............................. 3-2
Indicadores luminosos de mudança
de direcção...................................... 3-2
Indicador luminoso da temperatura
do refrigerante ................................. 3-2
Indicador luminoso de ponto morto .... 3-2
Indicador luminoso do combustível .... 3-3
Indicador luminoso do farol de
máximos.......................................... 3-2
Indicadores luminosos de mudança de
direcção ................................................ 3-2
Indicador luminoso da temperatura do
refrigerante............................................ 3-2
Indicador luminoso de ponto morto .......... 3-2
Indicador luminoso do combustível .......... 3-3
Indicador luminoso do farol de
máximos ............................................... 3-2
Inspecção da direcção ...........................6-27
Inspecção da folga do cabo do
acelerador............................................6-16
Inspecção da forquilha dianteira.............6-27
Inspecção do nível do líquido do
travão ..................................................6-22
Inspecção e lubrificação do cabo ...........6-24
Instalação e remoção da capota e do
painel .....................................................6-5
Interruptor da buzina ................................3-6
Interruptor das luzes ................................3-7
Interruptor de arranque ............................3-7
Interruptor de farol alto/baixo....................3-6
Interruptor de paragem do motor..............3-7
Interruptor de perigo.................................3-6
Interruptor de ultrapassagem ...................3-6
Interruptor do sinal de mudança de
direcção .................................................3-6
Interruptores do guiador ...........................3-6
Interruptor da buzina...........................3-6
Interruptor das luzes ...........................3-7
Interruptor de arranque .......................3-7
Interruptor de farol alto/baixo ..............3-6
Interruptor de paragem do motor ........3-7
Interruptor de perigo ...........................3-6
Interruptor de ultrapassagem ..............3-6
Interruptor do sinal de mudança de
direcção ...........................................3-6
Interruptor principal/bloqueio da
direcção .................................................3-1
P_4txIX.fm Page 1 Wednesday, October 6, 1999 9:18 AM

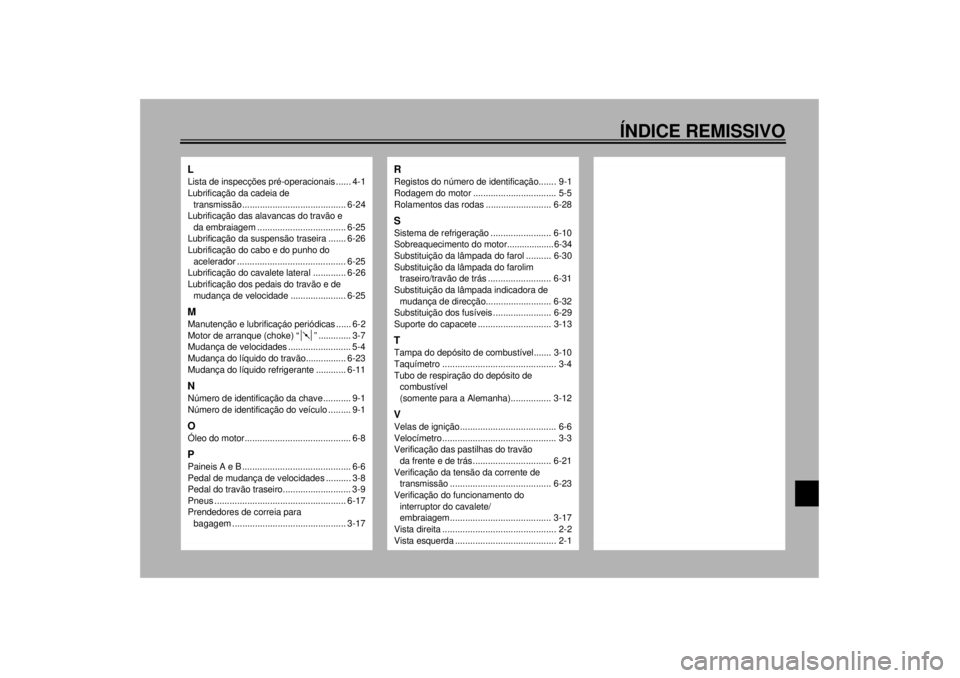

ÍNDICE REMISSIVO
