YAMAHA TDM 850 2000 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PC000082
PRECAUÇÃO:@ l
Certifique-se de que o filtro de ar
esteja devidamente encaixado na
sua caixa.
l
O motor nunca deve ser posto a
funcionar sem que o filtro de ar es-
teja instalado. Do contrário, poderá
provocar o desgaste excessivo do
pistão e/ou do cilindro.
@
PAU00630
Afinação do carburadorOs carburadores são partes vitais do motor
e requerem uma afinação muito sofistica-
da. A maioria das afinações devem ser
efectuadas por um técnico da Yamaha, que
tem a experiência e os conhecimentos ade-
quados para isso. Todavia, a velocidade de
ralenti pode ser ajustada pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:@ Os carburadores foram regulados na fá-
brica da Yamaha após muitos testes.
Qualquer alteração destas regulações
pode causar um mau funcionamento do
motor e deteriorações. @
PAU00632

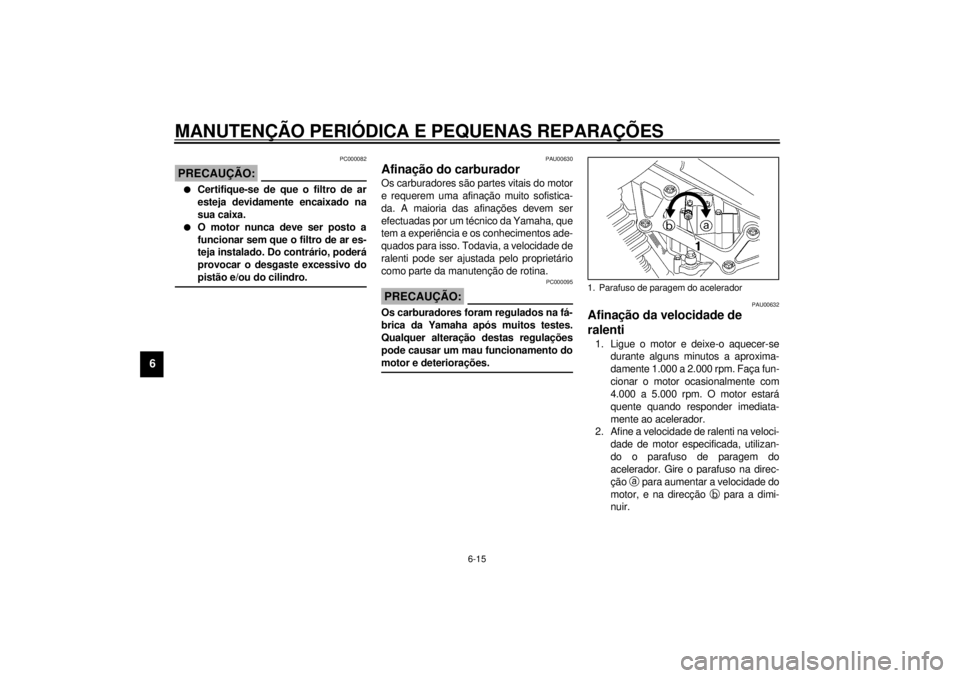

Afinação da velocidade de
ralenti1. Ligue o motor e deixe-o aquecer-se
durante alguns minutos a aproxima-
damente 1.000 a 2.000 rpm. Faça fun-
cionar o motor ocasionalmente com
4.000 a 5.000 rpm. O motor estará
quente quando responder imediata-
mente ao acelerador.
2. Afine a velocidade de ralenti na veloci-
dade de motor especificada, utilizan-
do o parafuso de paragem do
acelerador. Gire o parafuso na direc-
ção
a para aumentar a velocidade do
motor, e na direcção
b para a dimi-
nuir.1. Parafuso de paragem do acelerador
P_4tx_Periodic.fm Page 15 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
NOTA:@ Se não for possível obter a velocidade de
ralenti especificada com a afinação acima
descrita, consulte um concessionário
Yamaha. @
PAU00635
Inspecção da folga do cabo do
aceleradorDeve haver uma folga de 3 ~ 5 mm na pega
do acelerador. Caso a folga esteja incorrec-
ta, solicite o seu ajustamento a um conces-
sionário Yamaha.
PAU00637
Afinação da folga da válvulaA folga da válvula alarga com o uso, cau-
sando assim um abastecimento inadequa-
do de combustível/ar ou ruído no motor.
Para tal evitar, é necessário ajustá-la regu-
larmente. Esta afinação, porém, só deve
ser efectuada por um técnico da Yamaha. Velocidade de ralenti normal:
1.050 ~ 1.250 rpm
a. Folga
P_4tx_Periodic.fm Page 16 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU00658
PneusPara máximo rendimento, longo serviço e
funcionamento com segurança, tenha em
conta os seguintes pontos:
Pressão do ar do pneu
Verifique e ajuste sempre a pressão dos
pneus antes de utilizar a moto.
PW000082
AV I S O
@ A pressão dos pneus deve ser verificada
e ajustada com os pneus à temperatura
ambiente. O ajustamento deve ser efec-
tuado de acordo com o peso total da
carga, condutor e acessórios (carena-
gem, bolsas de selins, etc. se aprovados
para este modelo), e com a velocidade
do veículo. @
CE-33PPW000083
AV I S O
@ Respeitar os limites de carga da moto é
importante por vários motivos: estabili-
dade, travagem, rendimento e seguran-
ça. Nunca transporte objectos mal
atados que possam mudar de posição.
Prenda bem os objectos mais pesados
perto do centro da moto e distribua bem
o peso pelos dois lados. Adapte bem a
suspensão à carga que transporta e ve-
rifique o estado e a pressão dos pneus.
NUNCA SOBRECARREGUE A SUA MO-
TO. Certifique-se de que o peso total da
carga, condutor, passageiro e acessóri-
os (carenagem, bolsas de selins, etc. se
aprovados para este modelo) não exce-
da a carga máxima da moto. O funciona-
mento de uma moto sobrecarregada
pode estragar os pneus, provocar um
acidente ou mesmo ferimentos. @
Carga máxima* 203 kg
Pressão do pneu frio À frente A trás
Até 90 kg de carga*225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
De 90 kg até à carga
máxima*225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
Condução a grande
velocidade225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
* A carga é o peso total da mercadoria transportada,
condutor, passageiro e acessórios.
P_4tx_Periodic.fm Page 17 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
Inspecção dos pneus
Verifique sempre os pneus antes de utilizar
a moto. Se a profundidade do piso central
atingir os limites, como mostra a figura, se
houver pregos ou fragmentos de vidro no
pneu ou, ainda, se o flanco estiver danifica-
do, contacte imediatamente um concessio-
nário Yamaha para a substituição do pneu.
PW000095
AV I S O
@ Utilizar a moto com os pneus excessiva-
mente usados diminui a estabilidade de
condução e pode levar à perda de con-
trolo. Mande substituir imediatamente
por um concessionário Yamaha os
pneus excessivamente usados. A subs-
tituição dos travões, pneus e peças rela-
cionadas com as rodas deve ser
efectuada por um Técnico de Manuten-
ção da Yamaha. @CE-26PNOTA:@ Estes limites podem variar de acordo com
as regulamentações de cada país. Se for o
caso, respeite os limites definidos pela re-
gulamentação do seu país. @Informações sobre o pneu
Esta moto está equipada com pneus sem
câmara de ar, válvulas de pneu e rodas de
liga.
PW000080
AV I S O
@ l
Após testes rigorosos, a Yamaha
Motor Co. Ltd. aprovou para este
modelo os pneus a seguir indica-
dos. Não se garante a estabilidade
da moto se forem utilizadas nesta
moto combinações de pneus dife-
rentes dos aprovados. Os pneus di-
anteiro e traseiro devem ser de
mesmo fabrico e modelo.
l
A utilização de válvulas de pneu e
de núcleos de válvula diferentes
dos indicados na lista que segue
pode causar o esvaziamento duran-
te a condução a alta velocidade.
Aquando de substituições, utilize
sempre peças de origem ou equiva-
lentes.
l
Instale bem as cápsulas da válvula,
dado estas impedirem fugas de
pressão de ar durante a condução a
altas velocidades.
@
1. Flanco
a. Profundidade do piso
Profundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_4tx_Periodic.fm Page 18 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6
CE-10P
CE-12PPAU00684
AV I S O
@ Esta moto está equipada com pneus
adequados para velocidades superele-
vadas. Tenha em conta os seguintes
pontos para utilizar da melhor maneira
estes pneus.l
Quando de substituições de pneus,
utilize sempre os pneus especifica-
dos. Pneus diferentes dos indica-
dos podem rebentar quando
utilizados a velocidades superele-
vadas.
l
Os novos pneus têm uma aderên-
cia à estrada relativamente baixa
até estarem um pouco gastos. Por
conseguinte, até 100 km, utilize-os
a velocidades moderadas. Pode
passar em seguida a velocidades
elevadas.
l
Antes de conduzir a velocidades
elevadas, os pneus devem aque-
cer-se suficientemente.
l
Encher sempre os pneus à pressão
correcta, de acordo com as condi-
ções de funcionamento.
@
PAU00692

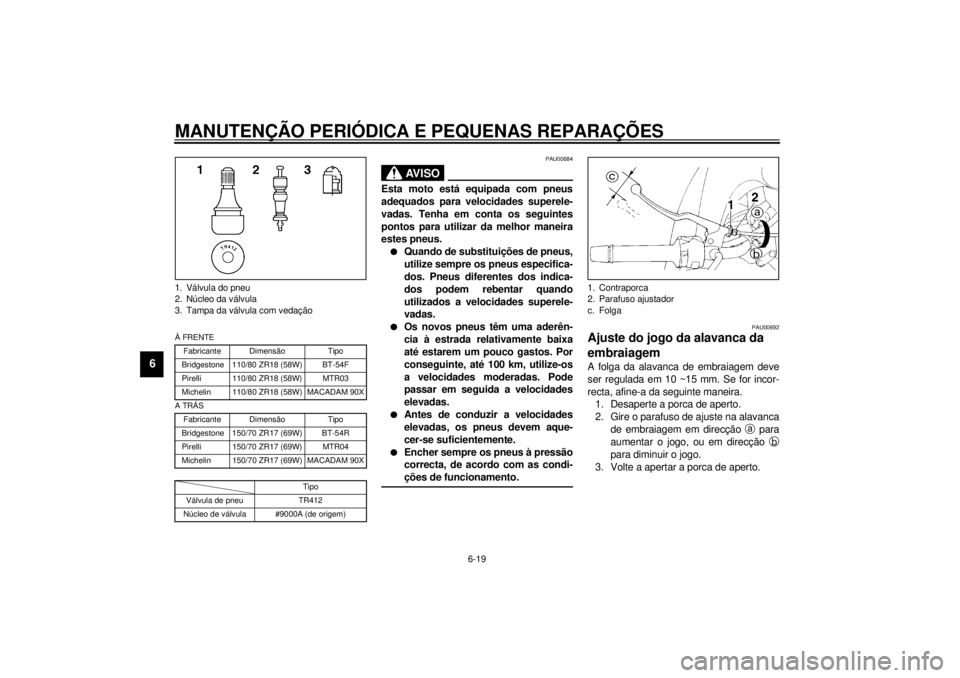

Ajuste do jogo da alavanca da
embraiagemA folga da alavanca de embraiagem deve
ser regulada em 10 ~15 mm. Se for incor-
recta, afine-a da seguinte maneira.
1. Desaperte a porca de aperto.
2. Gire o parafuso de ajuste na alavanca
de embraiagem em direcção
a para
aumentar o jogo, ou em direcção
b
para diminuir o jogo.
3. Volte a apertar a porca de aperto.
1. Válvula do pneu
2. Núcleo da válvula
3. Tampa da válvula com vedaçãoÀ FRENTE
Fabricante Dimensão Tipo
Bridgestone 110/80 ZR18 (58W) BT-54F
Pirelli 110/80 ZR18 (58W) MTR03
Michelin 110/80 ZR18 (58W) MACADAM 90X
A TRÁS
Fabricante Dimensão Tipo
Bridgestone 150/70 ZR17 (69W) BT-54R
Pirelli 150/70 ZR17 (69W) MTR04
Michelin 150/70 ZR17 (69W) MACADAM 90X
Tipo
Válvula de pneu TR412
Núcleo de válvula #9000A (de origem)
1. Contraporca
2. Parafuso ajustador
c. Folga
P_4tx_Periodic.fm Page 19 Wednesday, October 6, 1999 9:17 AM

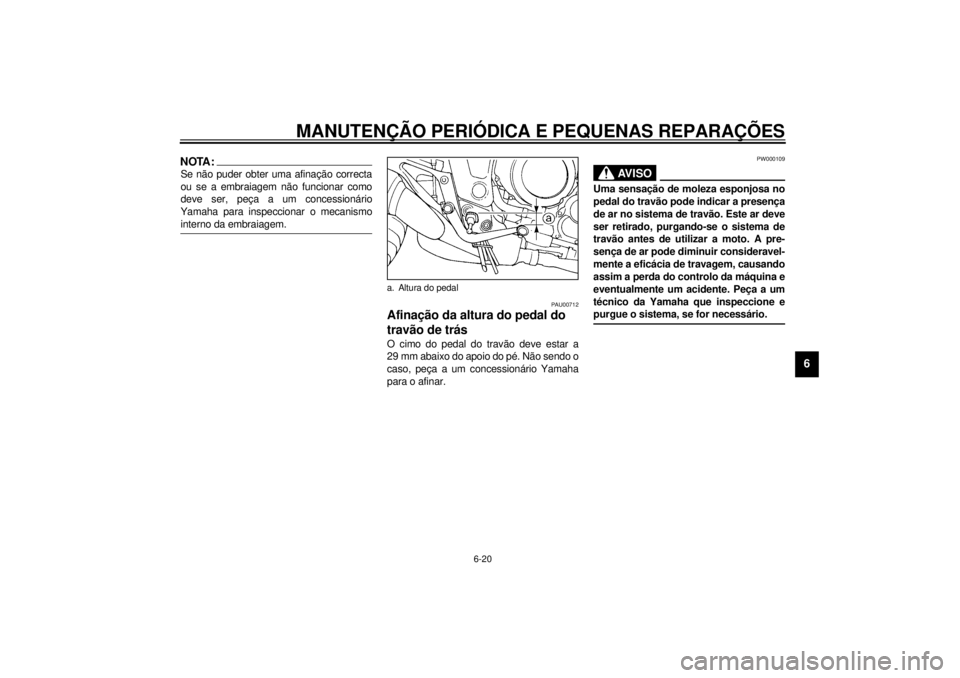

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
NOTA:@ Se não puder obter uma afinação correcta
ou se a embraiagem não funcionar como
deve ser, peça a um concessionário
Yamaha para inspeccionar o mecanismo
interno da embraiagem. @
PAU00712
Afinação da altura do pedal do
travão de trásO cimo do pedal do travão deve estar a
29 mm abaixo do apoio do pé. Não sendo o
caso, peça a um concessionário Yamaha
para o afinar.
PW000109
AV I S O
@ Uma sensação de moleza esponjosa no
pedal do travão pode indicar a presença
de ar no sistema de travão. Este ar deve
ser retirado, purgando-se o sistema de
travão antes de utilizar a moto. A pre-
sença de ar pode diminuir consideravel-
mente a eficácia de travagem, causando
assim a perda do controlo da máquina e
eventualmente um acidente. Peça a um
técnico da Yamaha que inspeccione e
purgue o sistema, se for necessário. @
a. Altura do pedal
P_4tx_Periodic.fm Page 20 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
PAU00713
Afinação do interruptor da luz do
travãoO interruptor de luz do travão traseiro é ac-
tivado pelo pedal do travão e está apropria-
damente ajustado quando a luz do travão
se acende exactamente antes da breca-
gem ter efeito. Para regular o interruptor de
luz do travão traseiro, segure o corpo do in-
terruptor de forma que este não gire duran-
te a rotação da porca de ajuste.
Gire a porca de ajuste em direcção
a para
fazer com que a luz do travão se acenda
mais cedo.
Gire a porca de ajuste em direcção
b para
fazer com que a luz do travão se acenda
mais tarde.
PAU00715
Verificação das pastilhas do

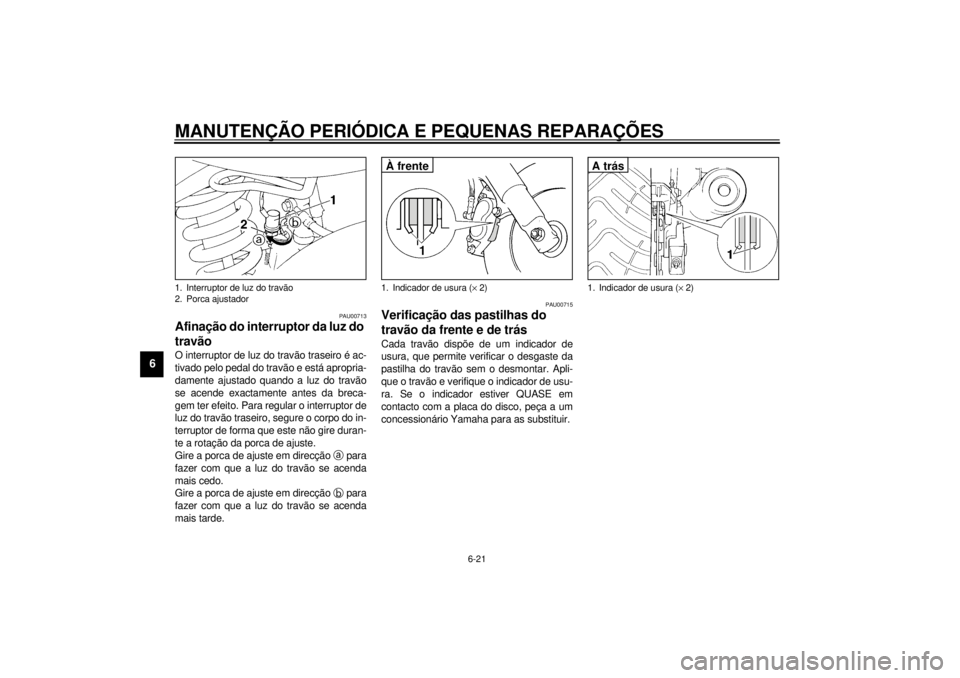

travão da frente e de trásCada travão dispõe de um indicador de
usura, que permite verificar o desgaste da
pastilha do travão sem o desmontar. Apli-
que o travão e verifique o indicador de usu-
ra. Se o indicador estiver QUASE em
contacto com a placa do disco, peça a um
concessionário Yamaha para as substituir.
1. Interruptor de luz do travão
2. Porca ajustador
1. Indicador de usura (´ 2)À frente
1. Indicador de usura (´ 2)A trás
P_4tx_Periodic.fm Page 21 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00731
Inspecção do nível do líquido do
travãoSe o líquido do travão for insuficiente, é
possível que o ar entre para o sistema de
travão, tornando-o ineficaz.
Antes de conduzir, verifique se o líquido do
travão está acima do nível mínimo e rea-
basteça, se for necessário.
Observe as seguintes precauções:l
Ao verificar o nível do líquido do tra-
vão, assegure-se de que o cimo do ci-
lindro-mestre está nivelado, rodando
o guiador.
l
Utilize apenas o líquido de travão da
qualidade indicada, senão as veda-
ções de borracha podem ser deterio-
radas, provocando fugas e um fraco
rendimento do travão.
l
Reabasteça com a mesmo tipo de lí-
quido de travão. A mistura de diferen-
tes líquidos pode causar uma reacção
química nociva e provocar uma fraca
eficácia do travão.
l
Ao reabastecer, tenha o cuidado de
não deixar entrar água para o cilindro-
mestre. A água diminuirá significativa-
mente o ponto de ebulição do líquido
e pode causar o bloqueamento com o
vapor.
l
O líquido do travão pode deteriorar as
superfícies pintadas ou as peças de
plástico. Limpe sempre e imediata-
mente as eventuais gotas de líquido.
l
Se o nível do líquido do travão baixar,
faça verificar a causa por um conces-
sionário Yamaha.
1. Marca de nível mínimoÀ frente
1. Marca de nível mínimoLíquido de travão recomendado: DOT 4A trás
P_4tx_Periodic.fm Page 22 Wednesday, October 6, 1999 9:17 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-23
6
PAU00742
Mudança do líquido do travãoA mudança completa do líquido do travão
só deve ser efectuada pelo pessoal de ma-
nutenção Yamaha. Faça substituir por um
concessionário Yamaha os seguintes com-
ponentes quando da manutenção periódica
ou quando eles estiverem deteriorados ou
se verifiquem fugas.l
Vedações de óleo (de dois em dois
anos).
l
Tubos do travão (de quatro em quatro
anos).
PAU00744

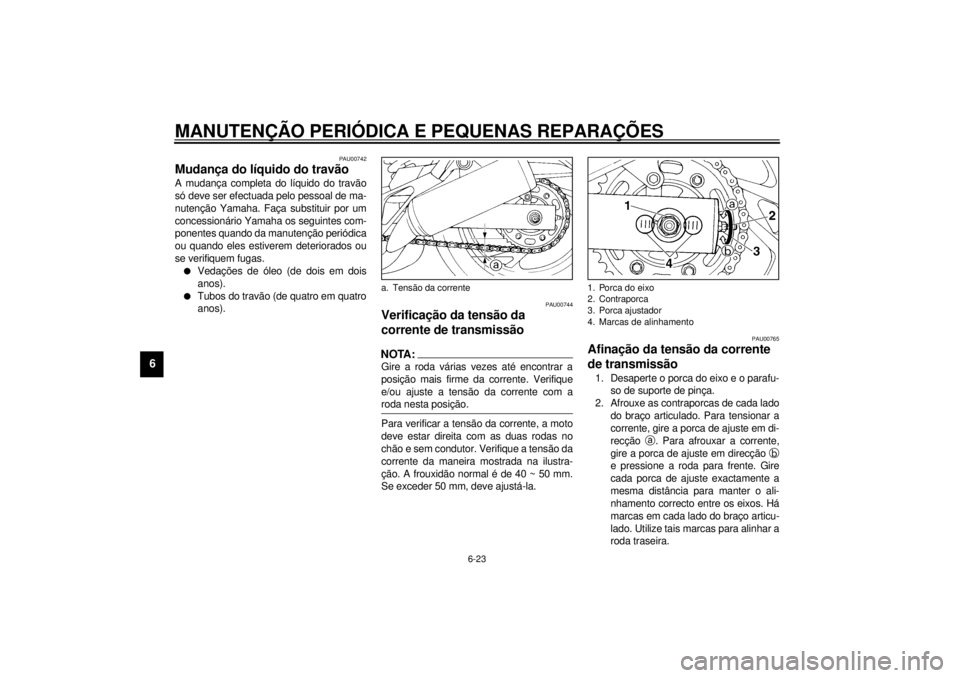

Verificação da tensão da
corrente de transmissãoNOTA:@ Gire a roda várias vezes até encontrar a
posição mais firme da corrente. Verifique
e/ou ajuste a tensão da corrente com a
roda nesta posição. @Para verificar a tensão da corrente, a moto
deve estar direita com as duas rodas no
chão e sem condutor. Verifique a tensão da
corrente da maneira mostrada na ilustra-
ção. A frouxidão normal é de 40 ~ 50 mm.
Se exceder 50 mm, deve ajustá-la.
PAU00765
Afinação da tensão da corrente
de transmissão1. Desaperte o porca do eixo e o parafu-
so de suporte de pinça.
2. Afrouxe as contraporcas de cada lado
do braço articulado. Para tensionar a
corrente, gire a porca de ajuste em di-
recção
a. Para afrouxar a corrente,
gire a porca de ajuste em direcção
b
e pressione a roda para frente. Gire
cada porca de ajuste exactamente a
mesma distância para manter o ali-
nhamento correcto entre os eixos. Há
marcas em cada lado do braço articu-
lado. Utilize tais marcas para alinhar a
roda traseira.
a. Tensão da corrente
1. Porca do eixo
2. Contraporca
3. Porca ajustador
4. Marcas de alinhamento
P_4tx_Periodic.fm Page 23 Wednesday, October 6, 1999 9:17 AM

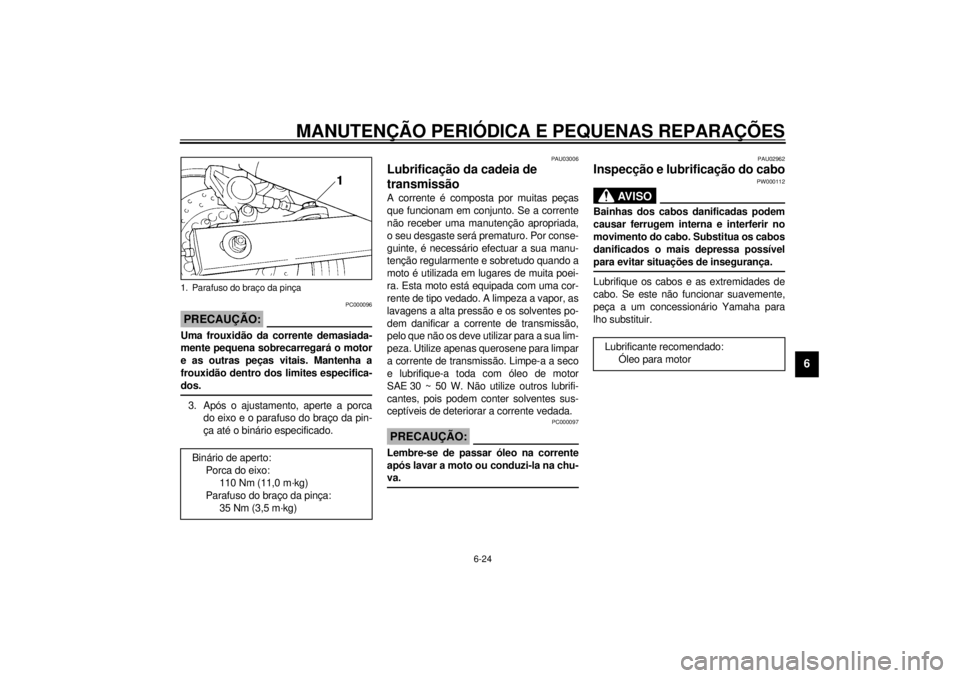

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-24
6
PC000096
PRECAUÇÃO:@ Uma frouxidão da corrente demasiada-
mente pequena sobrecarregará o motor
e as outras peças vitais. Mantenha a
frouxidão dentro dos limites especifica-
dos. @3. Após o ajustamento, aperte a porca
do eixo e o parafuso do braço da pin-
ça até o binário especificado.
PAU03006
Lubrificação da cadeia de
transmissãoA corrente é composta por muitas peças
que funcionam em conjunto. Se a corrente
não receber uma manutenção apropriada,
o seu desgaste será prematuro. Por conse-
guinte, é necessário efectuar a sua manu-
tenção regularmente e sobretudo quando a
moto é utilizada em lugares de muita poei-
ra. Esta moto está equipada com uma cor-
rente de tipo vedado. A limpeza a vapor, as
lavagens a alta pressão e os solventes po-
dem danificar a corrente de transmissão,
pelo que não os deve utilizar para a sua lim-
peza. Utilize apenas querosene para limpar
a corrente de transmissão. Limpe-a a seco
e lubrifique-a toda com óleo de motor
SAE 30 ~ 50 W. Não utilize outros lubrifi-
cantes, pois podem conter solventes sus-
ceptíveis de deteriorar a corrente vedada.
PC000097
PRECAUÇÃO:@ Lembre-se de passar óleo na corrente
após lavar a moto ou conduzi-la na chu-
va. @
PAU02962
Inspecção e lubrificação do cabo
PW000112
AV I S O
@ Bainhas dos cabos danificadas podem
causar ferrugem interna e interferir no
movimento do cabo. Substitua os cabos
danificados o mais depressa possível
para evitar situações de insegurança. @Lubrifique os cabos e as extremidades de
cabo. Se este não funcionar suavemente,
peça a um concessionário Yamaha para
lho substituir.
1. Parafuso do braço da pinça
Binário de aperto:
Porca do eixo:
110 Nm (11,0 m·kg)
Parafuso do braço da pinça:
35 Nm (3,5 m·kg)
Lubrificante recomendado:
Óleo para motor
P_4tx_Periodic.fm Page 24 Wednesday, October 6, 1999 9:17 AM
