YAMAHA TDM 850 2001 Betriebsanleitungen (in German)

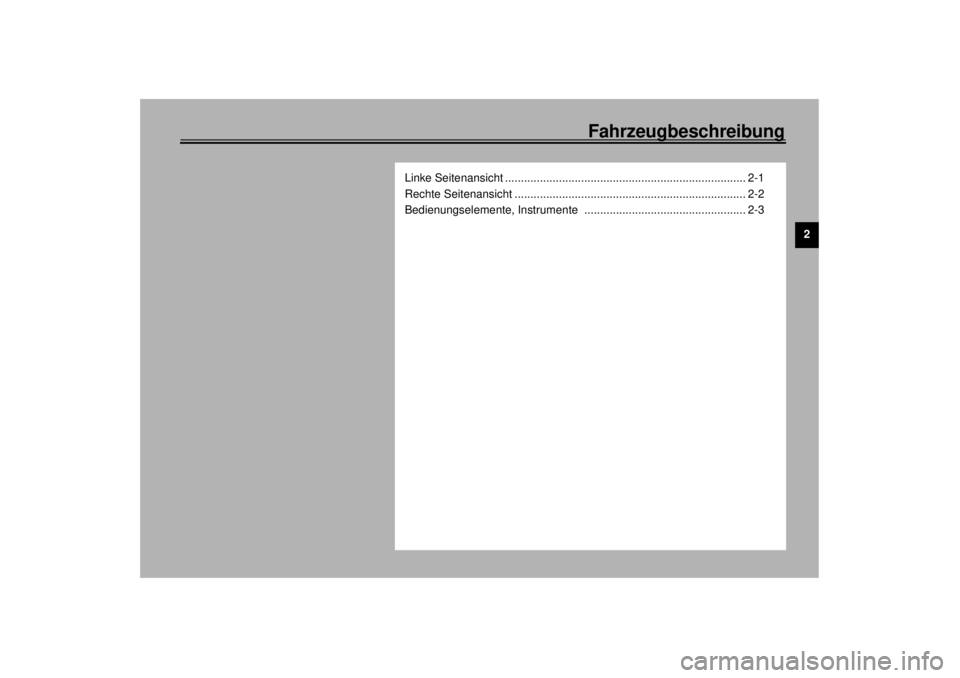

Fahrzeugbeschreibung
2
Linke Seitenansicht ............................................................................ 2-1
Rechte Seitenansicht ......................................................................... 2-2
Bedienungselemente, Instrumente ................................................... 2-3
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

2-1
2
GAU00026

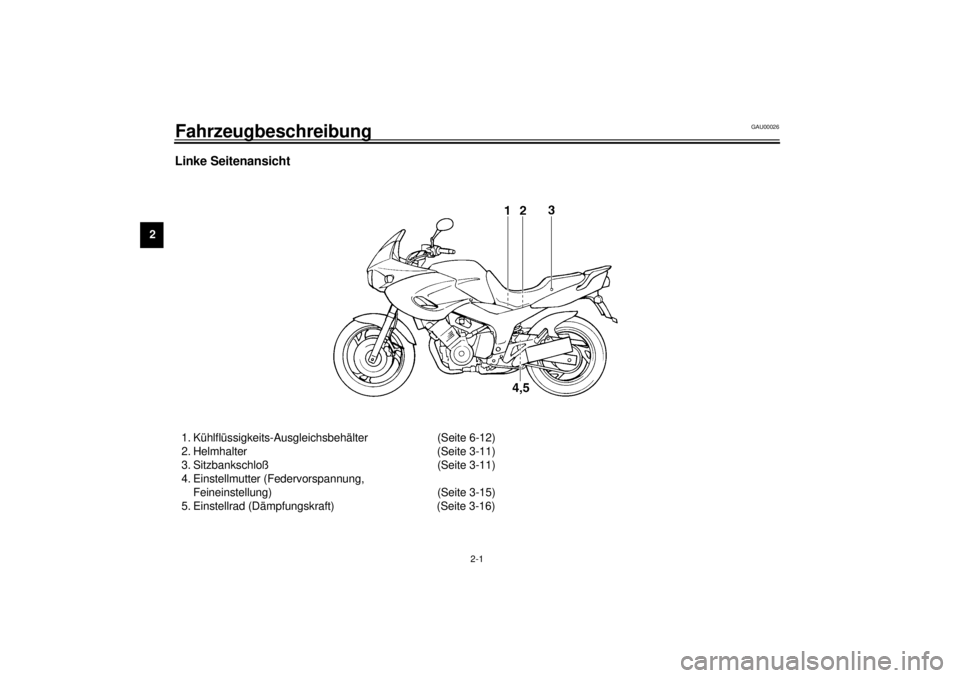

2-Fahrzeugbeschreibung Linke Seitenansicht1. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
2. Helmhalter (Seite 3-11)
3. Sitzbankschloß (Seite 3-11)
4. Einstellmutter (Federvorspannung,
Feineinstellung) (Seite 3-15)
5. Einstellrad (Dämpfungskraft) (Seite 3-16)
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

Fahrzeugbeschreibung
2-2
2

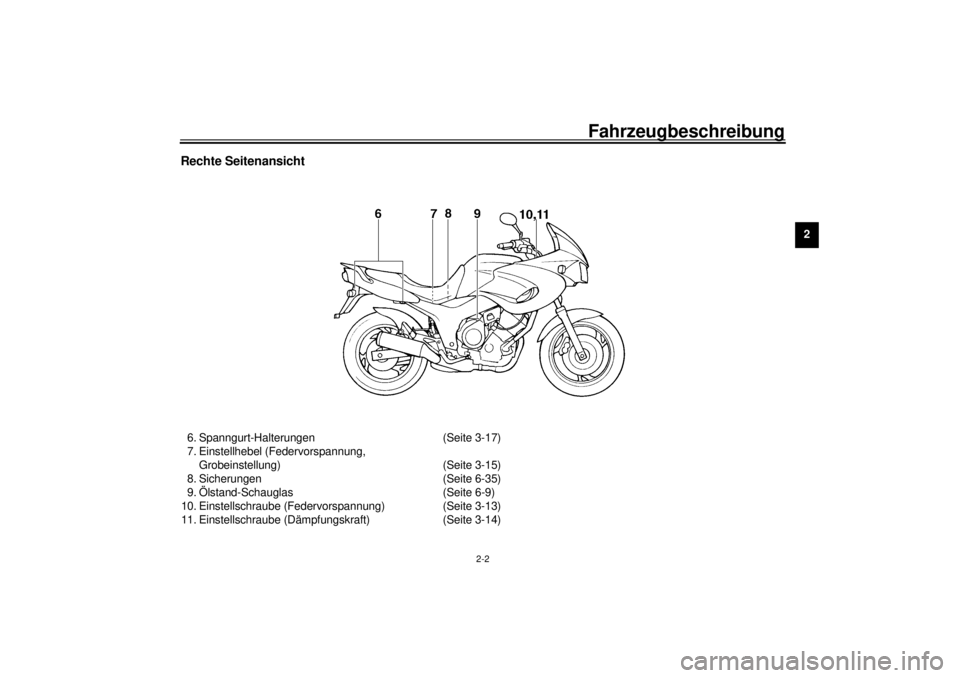

Rechte Seitenansicht6. Spanngurt-Halterungen (Seite 3-17)
7. Einstellhebel (Federvorspannung,
Grobeinstellung) (Seite 3-15)
8. Sicherungen (Seite 6-35)
9. Ölstand-Schauglas (Seite 6-9)
10. Einstellschraube (Federvorspannung) (Seite 3-13)
11. Einstellschraube (Dämpfungskraft) (Seite 3-14)
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Fahrzeugbeschreibung
2-3
2
Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-7)
2. Lenkerarmaturen links (Seite 3-5)
3. Chokehebel (Seite 3-10)
4. Tachometer (Seite 3-3)
5. Zünd-/Lenkschloß (Seite 3-1)6. Drehzahlmesser (Seite 3-4)
7. Tankanzeige (Seite 3-5)
8. Lenkerarmaturen rechts (Seite 3-6)
9. Gasdrehgriff (Seite 6-19)
10. Handbremshebel (Seite 3-7)
G_4tx.book Page 3 Thursday, October 12, 2000 6:27 PM

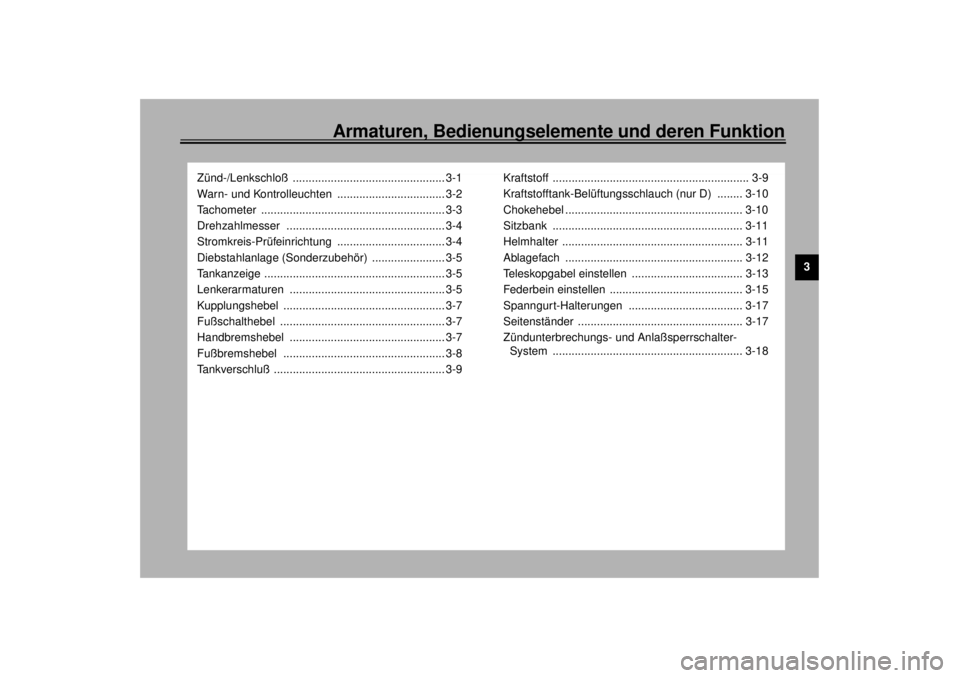

Armaturen, Bedienungselemente und deren Funktion
3
Zünd-/Lenkschloß ................................................ 3-1
Warn- und Kontrolleuchten .................................. 3-2
Tachometer .......................................................... 3-3
Drehzahlmesser .................................................. 3-4
Stromkreis-Prüfeinrichtung .................................. 3-4
Diebstahlanlage (Sonderzubehör) ....................... 3-5
Tankanzeige ......................................................... 3-5
Lenkerarmaturen ................................................. 3-5
Kupplungshebel ................................................... 3-7
Fußschalthebel .................................................... 3-7
Handbremshebel ................................................. 3-7
Fußbremshebel ................................................... 3-8
Tankverschluß ...................................................... 3-9Kraftstoff .............................................................. 3-9
Kraftstofftank-Belüftungsschlauch (nur D) ........ 3-10
Chokehebel ........................................................ 3-10
Sitzbank ............................................................ 3-11
Helmhalter ......................................................... 3-11
Ablagefach ........................................................ 3-12
Teleskopgabel einstellen ................................... 3-13
Federbein einstellen .......................................... 3-15
Spanngurt-Halterungen .................................... 3-17
Seitenständer .................................................... 3-17
Zündunterbrechungs- und Anlaßsperrschalter-
System ............................................................ 3-18
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel kann in dieser Position
abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt, und alle Strom-
kreise sind ausgeschaltet. Der Schlüssel
kann in dieser Position abgezogen werden.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “OFF”
hineindrücken und auf “LOCK” dre-
hen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel in Position “LOCK” hin-
eindrücken und auf “OFF” drehen.
GW000016
WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _1. Drücken.
2. Drehen.
G_4tx.book Page 1 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
Zuerst den Lenker verriegeln und dann den
Zündschlüssel auf “ ” drehen.
Der Lenker ist verriegelt, und die Parkbe-
leuchtung, bestehend aus Standlicht vorn
und Rücklicht, ist eingeschaltet. Die ande-
ren elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit in dieser Zünd-
schloßstellung kann die eingeschaltete
Parkbeleuchtung die Batterie entladen. _
GAU03034
Warn- und Kontrolleuchten
GAU03299
Blinker-Kontrolleuchten “ ” u. “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU01707
Kühlflüssigkeitstemperatur-Warn-
leuchte “ ”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten und den Motor abstellen und abküh-
len lassen.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Blinker-Kontrolleuchte links “ ”
2. Leerlauf-Kontrolleuchte “ ”
3. Fernlicht-Kontrolleuchte “ ”
4. Kühlflüssigkeitstemperatur-Warnleuchte “ ”
5. Blinker-Kontrolleuchte rechts “ ”
6. Reserve-Warnleuchte “ ”
G_4tx.book Page 2 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU03680
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter
ca. 3,1 L fällt, brennt die Reserve-Warn-
leuchte. In diesem Fall so bald wie mög-
lich auftanken.
Der Stromkreis der Warnleuchte kann auf
nachfolgende Weise geprüft werden.
1. Den Motorstoppschalter auf “ ” und
den Zündschlüssel auf “ON” stellen.
2. Das Getriebe in die Leerlaufstellung
schalten oder den Kupplungshebel
ziehen.
3. Den Starterschalter drücken. Brennt
die Warnleuchte während des Anlas-
sens nicht auf, den Stromkreis vom
YAMAHA-Händler prüfen lassen.
GAU03492
Tachometer Der Tachometer umfaßt folgendes:l
einen Geschwindigkeitsmesser
l
einen Kilometerzähler
l
zwei Tageskilometerzähler
l
eine UhrKilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (odometer),
den Tageskilometerzähler-Betriebsarten
“TRIP 1” und “TRIP 2” sowie der Uhr
“CLOCK” umgeschaltet werden:
ODO
®TRIP 1
®TRIP 2
®CLOCK
®ODO
Zum Zurückstellen eines Tageskilometer-
zählers auf Null die gewünschte Betriebsart
mit dem Wahlknopf “SELECT” wählen und
dann den Rückstellknopf “RESET” minde-
stens eine Sekunde lang gedrückt halten.
Mit dem Tageskilometerzähler kann z. B.
die durchschnittliche Reichweite einer
Tankfüllung ermittelt werden, was die Pla-
nung von Tankintervallen erlaubt.
Uhr
Zum Aufrufen der Uhranzeige gleichzeitig
den Wahlknopf “SELECT” und den Rück-
stellknopf “RESET” drücken.
Um zur Kilometerzähler-Betriebsart zurück-
zukehren, den Wahlknopf “SELECT” drük-
ken.
1. Tachometer
2. (Tages-)Kilometerzähler/Uhr
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
G_4tx.book Page 3 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
Zum Stellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” mindestens
zwei Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt,
die Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
um die Minutenanzeige aufzurufen.
4. Sobald die Minutenanzeige blinkt,
die Minuten mit dem Rückstellknopf
“RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.HINWEIS:_Nach den Stellen der Uhr muß der Wahl-
knopf “SELECT” vor dem Ausschalten der
Zündung gedrückt werden, da sonst die
Uhreinstellung nicht gespeichert wird.__
GAU00101

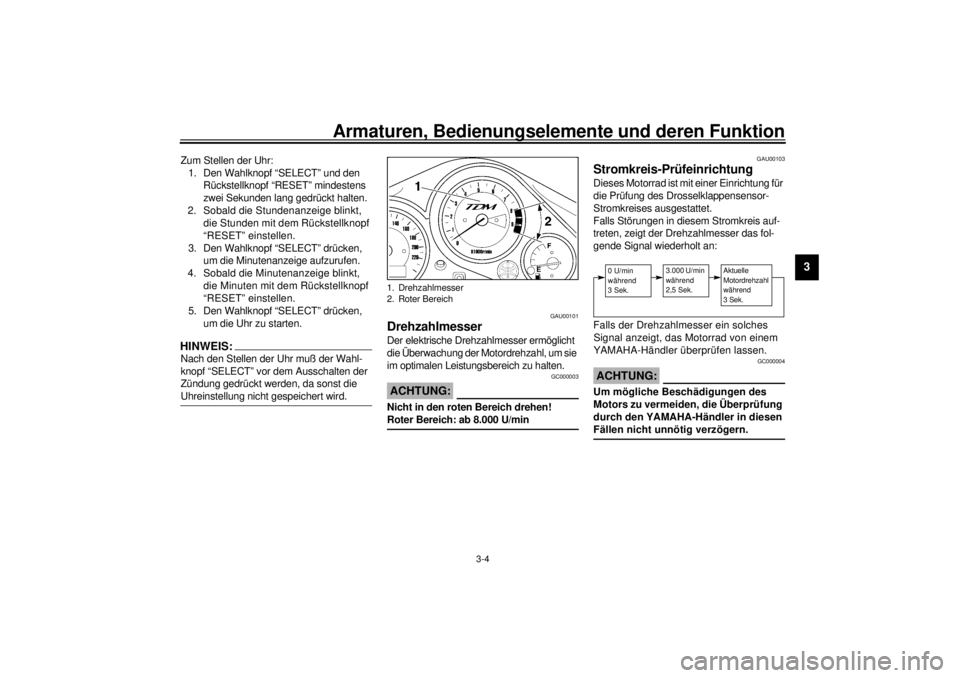

Drehzahlmesser Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um sie
im optimalen Leistungsbereich zu halten.
GC000003
ACHTUNG:_ Nicht in den roten Bereich drehen!
Roter Bereich: ab 8.000 U/min _
GAU00103
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung des Drosselklappensensor-
Stromkreises ausgestattet.
Falls Störungen in diesem Stromkreis auf-
treten, zeigt der Drehzahlmesser das fol-
gende Signal wiederholt an:CB-10GFalls der Drehzahlmesser ein solches
Signal anzeigt, das Motorrad von einem
YAMAHA-Händler überprüfen lassen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
1. Drehzahlmesser
2. Roter Bereich
0 U/min
während
3 Sek.
3.000 U/min
während
2,5 Sek.
Aktuelle
Motordrehzahl
während
3 Sek.
G_4tx.book Page 4 Thursday, October 12, 2000 6:27 PM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
GAU00110

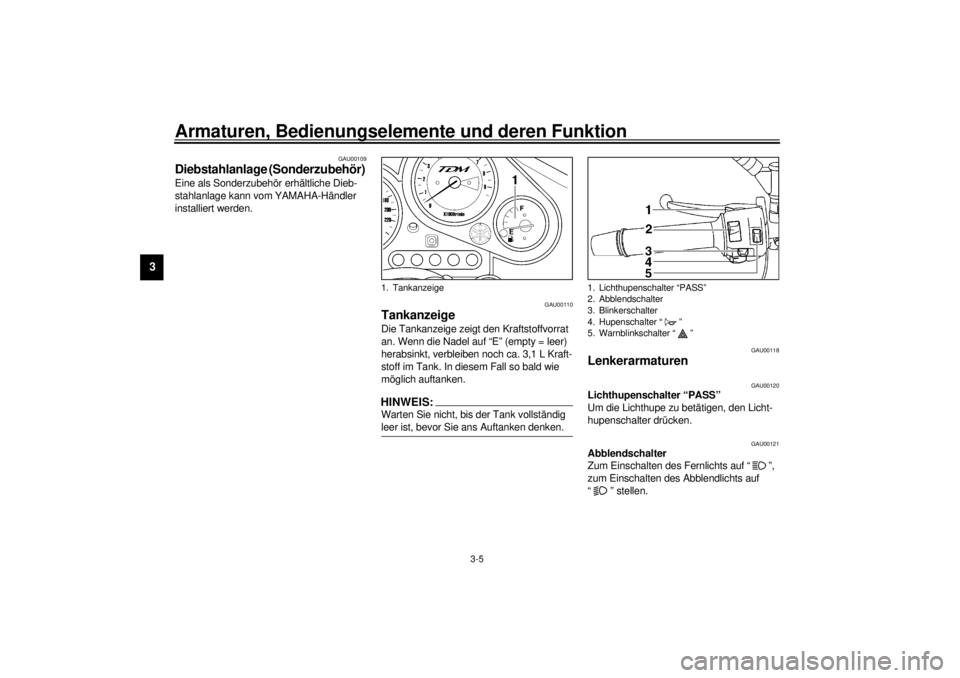

Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
herabsinkt, verbleiben noch ca. 3,1 L Kraft-
stoff im Tank. In diesem Fall so bald wie
möglich auftanken.HINWEIS:_ Warten Sie nicht, bis der Tank vollständig
leer ist, bevor Sie ans Auftanken denken. _
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“ ” stellen.
1. Tankanzeige
1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Blinkerschalter
4. Hupenschalter “ ”
5. Warnblinkschalter “ ”
G_4tx.book Page 5 Thursday, October 12, 2000 6:27 PM
