YAMAHA TDM 850 2001 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
4. Desconecte el acoplador del cable del
transmisor del nivel de gasolina.5. Levante ligeramente la parte trasera del
depósito de gasolina, gire la palanca del
grifo de gasolina a la posición “OFF”, des-
conecte el tubo de gasolina y el tubo respi-
radero y seguidamente desmonte el
depósito de gasolina.6. Desmonte la cubierta de la caja del filtro
de aire quitando los tornillos.1. Acoplador del cable del transmisor del nivel de
gasolina
1. Grifo de gasolina
2. Tubo de gasolina
3. Tubo respiradero del depósito de gasolina
1. Cubierta de la caja del filtro de aire
2. Tornillo (´ 3)
S_4tx.book Page 16 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
7. Extraiga el filtro de aire. 8. Golpee ligeramente el filtro de aire para
eliminar la mayor parte del polvo y la su-
ciedad y, seguidamente, elimine el resto
con aire comprimido como se muestra. Si
el filtro de aire está dañado cámbielo.
9. Introduzca el filtro de aire en su caja.
SC000082
ATENCION:_ l
Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.
l
El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el o los pistones y/o cilindros pueden
desgastarse excesivamente.
_10. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
11. Conecte el tubo de gasolina, el tubo respi-
radero y el acoplador del cable del trans-
misor del nivel de gasolina, gire la palanca
del grifo de gasolina a la posición “ON” y
seguidamente monte el depósito de gasoli-
na colocando los tornillos.
SWA00013
ADVERTENCIA
_ Verifique que el tubo de gasolina y el tubo
respiradero estén correctamente conectados
y colocados, sin pellizcos. Cambie los tubos
que estén dañados. _12. Monte los paneles y los carenados.
13. Monte el asiento.
1. Filtro de aireS_4tx.book Page 17 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
SAU00630

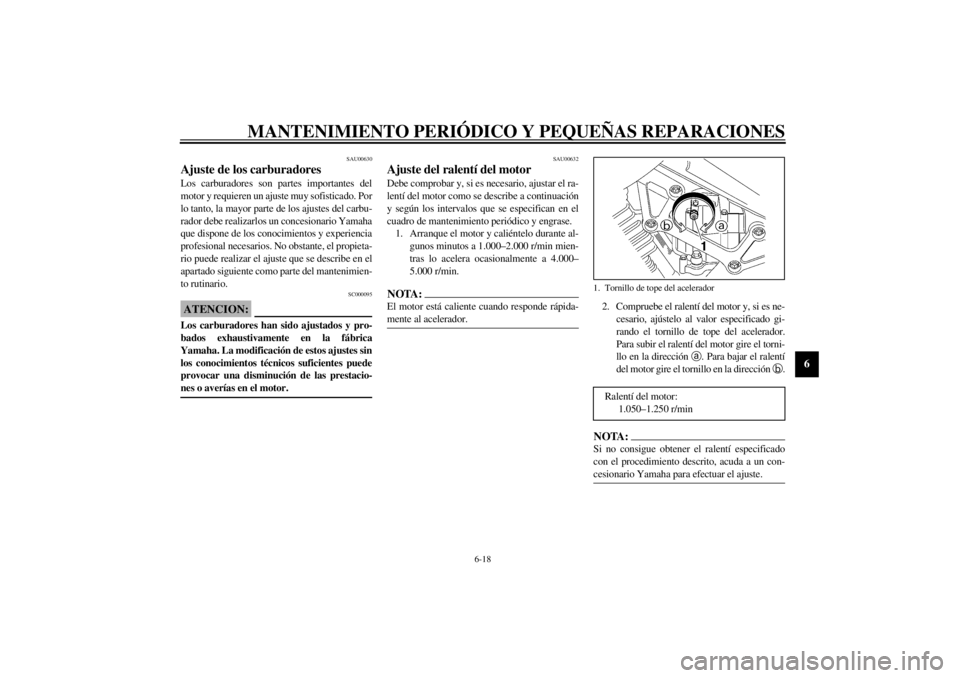

Ajuste de los carburadores Los carburadores son partes importantes del
motor y requieren un ajuste muy sofisticado. Por
lo tanto, la mayor parte de los ajustes del carbu-
rador debe realizarlos un concesionario Yamaha
que dispone de los conocimientos y experiencia
profesional necesarios. No obstante, el propieta-
rio puede realizar el ajuste que se describe en el
apartado siguiente como parte del mantenimien-
to rutinario.
SC000095
ATENCION:_ Los carburadores han sido ajustados y pro-
bados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajustes sin
los conocimientos técnicos suficientes puede
provocar una disminución de las prestacio-
nes o averías en el motor. _
SAU00632
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Arranque el motor y caliéntelo durante al-
gunos minutos a 1.000–2.000 r/min mien-
tras lo acelera ocasionalmente a 4.000–
5.000 r/min.NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
2. Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de tope del acelerador.
Para subir el ralentí del motor gire el torni-
llo en la dirección
a. Para bajar el ralentí
del motor gire el tornillo en la dirección
b.NOTA:_ Si no consigue obtener el ralentí especificado
con el procedimiento descrito, acuda a un con-
cesionario Yamaha para efectuar el ajuste. _1. Tornillo de tope del aceleradorRalentí del motor:
1.050–1.250 r/min
S_4tx.book Page 18 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU00635
Ajuste del juego libre del cable del
acelerador El juego libre del cable del acelerador debe me-
dir 3–5 mm en el puño del acelerador. Comprue-
be periódicamente el juego libre del cable del
acelerador y, si es necesario, hágalo ajustar en
un concesionario Yamaha.
SAU00637
Ajuste de la holgura de las válvulas La holgura de las válvulas se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce rui-
dos. Para evitarlo, un concesionario Yamaha
debe ajustar la holgura de las válvulas según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
SAU00658
Neumáticos Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los neu-
máticos antes de cada utilización y, si es necesa-
rio, ajustarla.
SW000082
ADVERTENCIA
_ l
La presión de los neumáticos debe com-
probarse y ajustarse con los neumáticos
en frío (es decir, cuando la temperatura
de los neumáticos sea igual a la tempe-
ratura ambiente).
l
La presión de los neumáticos debe ajus-
tarse en función de la velocidad, el peso
total del conductor, el pasajero, la carga
y los accesorios homologados para este
modelo.
_
a. Juego libre del cable del aceleradorS_4tx.book Page 19 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
CE-01S
CE-07SSWA00012
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad de la motocicleta; por lo
tanto, debe tener en cuenta las precauciones
siguientes. l
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de la
motocicleta puede provocar daños en
los neumáticos, pérdida de control o un
accidente grave. Asegúrese de que el
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.
l
No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.
l
Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.
l
Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.
l
Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._
Presión de aire neumáticos
(media con los neumáticos frío)
Carga* Delantero Trasero
Hasta 90 kg225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
90 kg–máxima225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
Conducción a alta
velocidad225 kPa
(2,25 kg/cm
2,
2,25 bar)275 kPa
(2,75 kg/cm
2,
2,75 bar)
Carga máxima* 203 kg
* Peso total del conductor, el pasajero, el equipaje y los ac-
cesorios
1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
S_4tx.book Page 20 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
SW000079
ADVERTENCIA
_ l
Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.
l
La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_ l
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.
l
Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.
l
Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.
l
Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_

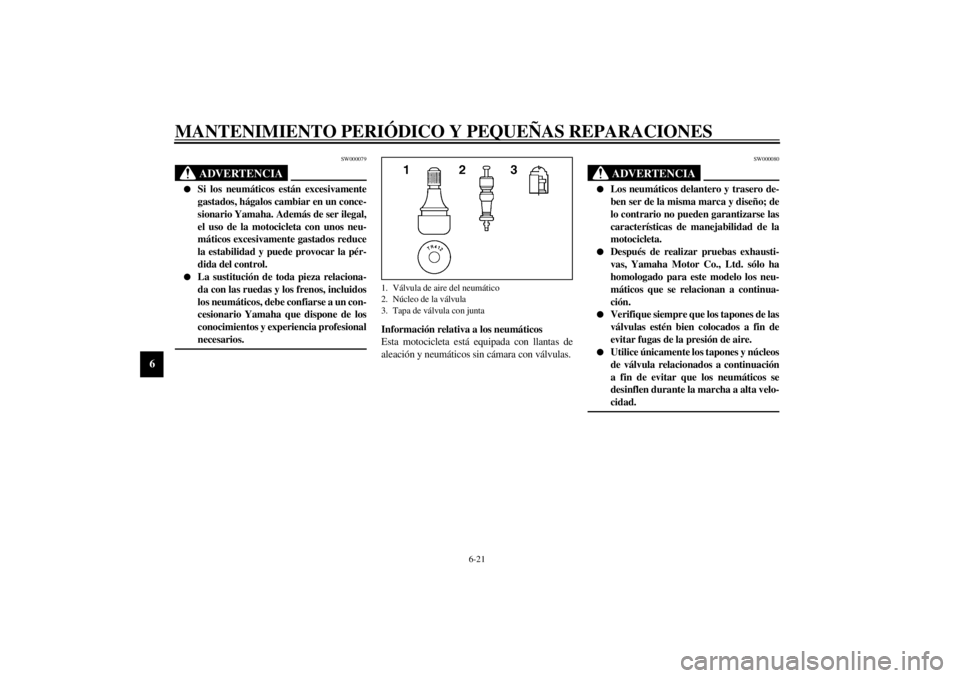

1. Válvula de aire del neumático
2. Núcleo de la válvula
3. Tapa de válvula con junta
S_4tx.book Page 21 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
6
CE-10S
CE-14SSAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.l
Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.
l
Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.
l
Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.
l
Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
DELANTERO
Fabricante Tamaño Modelo
Bridgestone 110/80 ZR18 (58W) BT54F
Pirelli 110/80 ZR18 (58W) MTR03
Michelin 110/80 ZR18 (58W) MACADAM 90X
TRASERO
Fabricante Tamaño Modelo
Bridgestone 150/70 ZR17 (69W) BT54R
Pirelli 150/70 ZR17 (69W) MTR04
Michelin 150/70 ZR17 (69W) MACADAM 90X
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (originale)
S_4tx.book Page 22 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
6
SAU00692

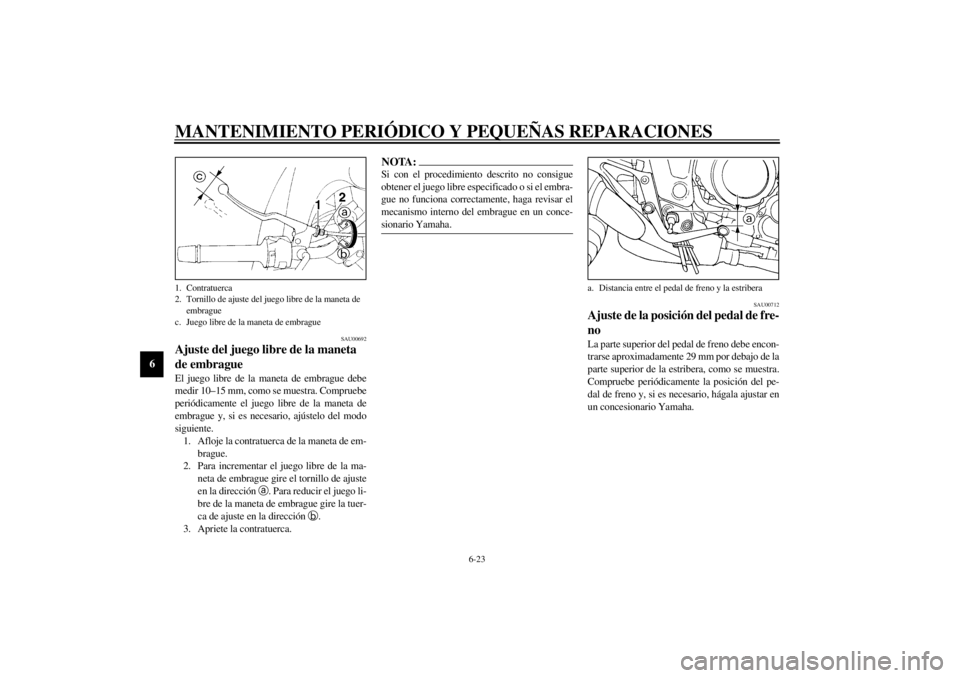

Ajuste del juego libre de la maneta
de embrague El juego libre de la maneta de embrague debe
medir 10–15 mm, como se muestra. Compruebe
periódicamente el juego libre de la maneta de
embrague y, si es necesario, ajústelo del modo
siguiente.
1. Afloje la contratuerca de la maneta de em-
brague.
2. Para incrementar el juego libre de la ma-
neta de embrague gire el tornillo de ajuste
en la dirección
a. Para reducir el juego li-
bre de la maneta de embrague gire la tuer-
ca de ajuste en la dirección
b.
3. Apriete la contratuerca.
NOTA:_ Si con el procedimiento descrito no consigue
obtener el juego libre especificado o si el embra-
gue no funciona correctamente, haga revisar el
mecanismo interno del embrague en un conce-
sionario Yamaha. _
SAU00712
Ajuste de la posición del pedal de fre-
no La parte superior del pedal de freno debe encon-
trarse aproximadamente 29 mm por debajo de la
parte superior de la estribera, como se muestra.
Compruebe periódicamente la posición del pe-
dal de freno y, si es necesario, hágala ajustar en
un concesionario Yamaha.
1. Contratuerca
2. Tornillo de ajuste del juego libre de la maneta de
embrague
c. Juego libre de la maneta de embrague
a. Distancia entre el pedal de freno y la estribera
S_4tx.book Page 23 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
6
SW000109
ADVERTENCIA
_ Un tacto blando o esponjoso de la maneta de
freno puede indicar la presencia de aire en el
sistema hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un concesiona-
rio Yamaha antes de utilizar la motocicleta.
La presencia de aire en el sistema hidráulico
reducirá las prestaciones del freno, lo cual
puede provocar la pérdida de control y ser
causa de accidente. _
SAU00713
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno trasero en su sitio. Para
que la luz de freno se encienda antes, gire la
tuerca de ajuste en la dirección
a. Para que la
luz de freno se encienda más tarde, gire la tuerca
de ajuste en la dirección
b.1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
S_4tx.book Page 24 Thursday, October 12, 2000 6:40 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
6
SAU00715
Comprobación de las pastillas de fre-
no delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase. Cada pastilla de freno
dispone de un indicador de desgaste que le per-
mite comprobar éste sin necesidad de desmontar
el freno.

Para comprobar el desgaste de la pastilla de fre-
no, observe la posición del indicador de desgas-
te mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en que el
indicador de desgaste casi toca el disco de freno,
solicite a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.

SAU03776
Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede en-
trar aire en el sistema y, como consecuencia de
ello, los frenos pueden perder su eficacia.
Antes de utilizar la motocicleta, verifique que el
líquido de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido según
sea necesario. Un nivel bajo de líquido de freno
puede ser indicativo del desgaste de las pastillas
y/o de una fuga en el sistema de frenos. Si el ni-
vel de líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sistema de
frenos presenta alguna fuga.

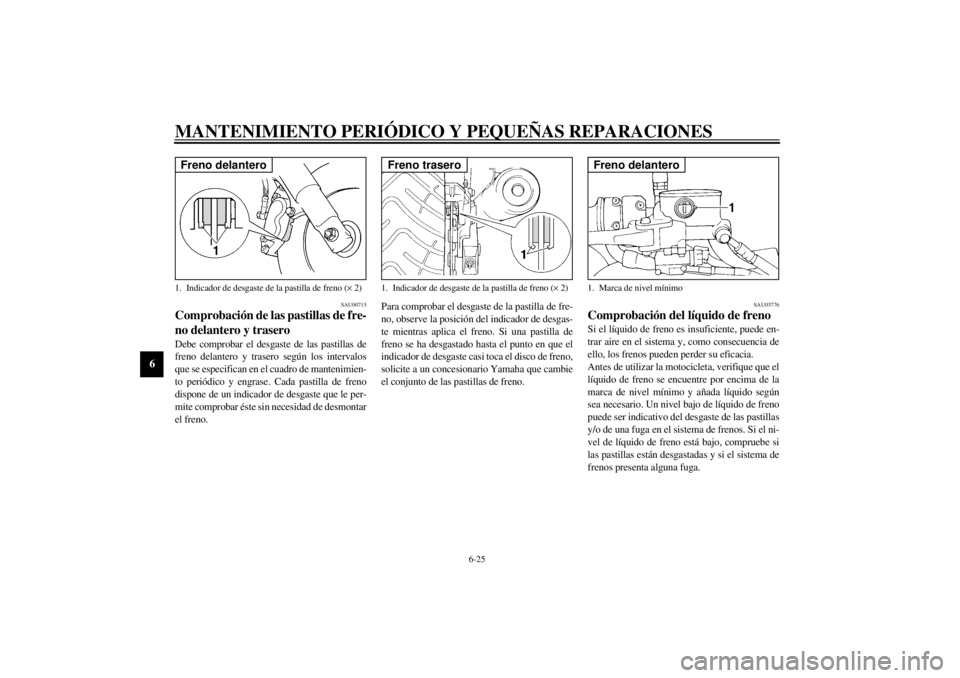

1. Indicador de desgaste de la pastilla de freno (´ 2)Freno delantero
1. Indicador de desgaste de la pastilla de freno (´ 2)Freno trasero
1. Marca de nivel mínimoFreno delantero
S_4tx.book Page 25 Thursday, October 12, 2000 6:40 PM
