CARATTERISTICHE TECNICHE
8-4
8
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 149 mm
Posteriore 144 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magneto CA
Uscita standard 14 V, 24 A @ 5.000 giri/min
Batteria
Modello GT12B-4
Tensione, capac-
ità 12 V, 10 Ah
Tipo di faroLampadina al quarzo (alogena)Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 55 W ´ 2
Luce ausiliaria 12 V, 5 W ´ 1
Lampada biluce fanalino/stop 12 V, 5/21 W ´ 2
Indicatore di direzione 12 V, 21 W ´ 4
Luce pannello strumenti 12 V, 2 W ´ 3
Spia del folle 14 V, 1,4 W ´ 1
Spia abbagliante 14 V, 1,4 W ´ 1
Spia indicatore di direzione 14 V, 1,4 W ´ 2
Spia della temperatura del
liquido di raffreddamento 14 V, 1,4 W ´ 1
Spia del livello del carburante 12 V, 2 W ´ 1
Fusibile
Fusibile principale 30 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile dell’accensione 10 A
Fusibile del lampeggiatore di
emergenza10 A
Fusibile di contachilometri 5 A
Fusibile della ventola radiatore 7,5 A
H_4tx.book Page 4 Thursday, October 12, 2000 6:44 PM

H_4tx.book Page 5 Thursday, October 12, 2000 6:44 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_4tx.book Page 1 Thursday, October 12, 2000 6:44 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_4tx.book Page 1 Thursday, October 12, 2000 6:44 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
H_4tx.book Page 2 Thursday, October 12, 2000 6:44 PM

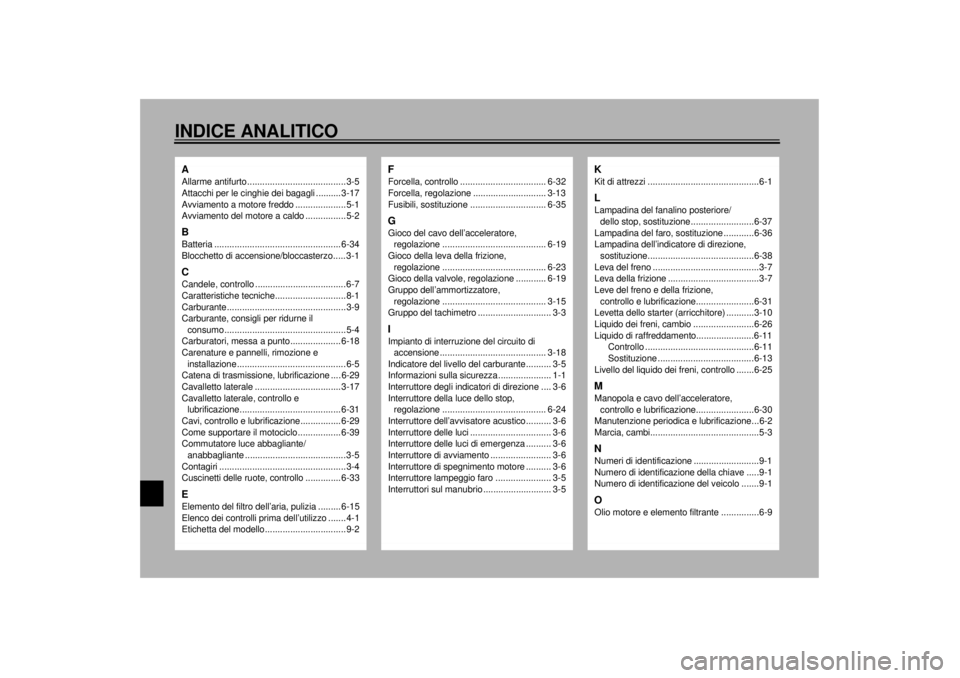

INDICE ANALITICOAAllarme antifurto .......................................3-5
Attacchi per le cinghie dei bagagli .......... 3-17
Avviamento a motore freddo ....................5-1
Avviamento del motore a caldo ................5-2BBatteria .................................................. 6-34
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-7
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-18
Carenature e pannelli, rimozione e
installazione ........................................... 6-5
Catena di trasmissione, lubrificazione .... 6-29
Cavalletto laterale .................................. 3-17
Cavalletto laterale, controllo e
lubrificazione........................................ 6-31
Cavi, controllo e lubrificazione................ 6-29
Come supportare il motociclo ................. 6-39
Commutatore luce abbagliante/
anabbagliante ........................................3-5
Contagiri ..................................................3-4
Cuscinetti delle ruote, controllo .............. 6-33EElemento del filtro dell’aria, pulizia ......... 6-15
Elenco dei controlli prima dell’utilizzo.......4-1
Etichetta del modello................................9-2
FForcella, controllo .................................. 6-32
Forcella, regolazione ............................. 3-13
Fusibili, sostituzione.............................. 6-35GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-19
Gioco della leva della frizione,
regolazione ......................................... 6-23
Gioco della valvole, regolazione ............ 6-19
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-15
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito di
accensione .......................................... 3-18
Indicatore del livello del carburante.......... 3-5
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-6
Interruttore della luce dello stop,
regolazione ......................................... 6-24
Interruttore dell’avvisatore acustico.......... 3-6
Interruttore delle luci ................................ 3-6
Interruttore delle luci di emergenza .......... 3-6
Interruttore di avviamento ........................ 3-6
Interruttore di spegnimento motore .......... 3-6
Interruttore lampeggio faro ...................... 3-5
Interruttori sul manubrio ........................... 3-5
KKit di attrezzi ............................................6-1LLampadina del fanalino posteriore/
dello stop, sostituzione.........................6-37
Lampadina del faro, sostituzione ............6-36
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-38
Leva del freno ..........................................3-7
Leva della frizione ....................................3-7
Leve del freno e della frizione,
controllo e lubrificazione.......................6-31
Levetta dello starter (arricchitore) ...........3-10
Liquido dei freni, cambio ........................6-26
Liquido di raffreddamento.......................6-11
Controllo ...........................................6-11
Sostituzione ......................................6-13
Livello del liquido dei freni, controllo .......6-25MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-30
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e elemento filtrante ...............6-9
H_4tx.book Page 1 Thursday, October 12, 2000 6:44 PM

INDICE ANALITICO

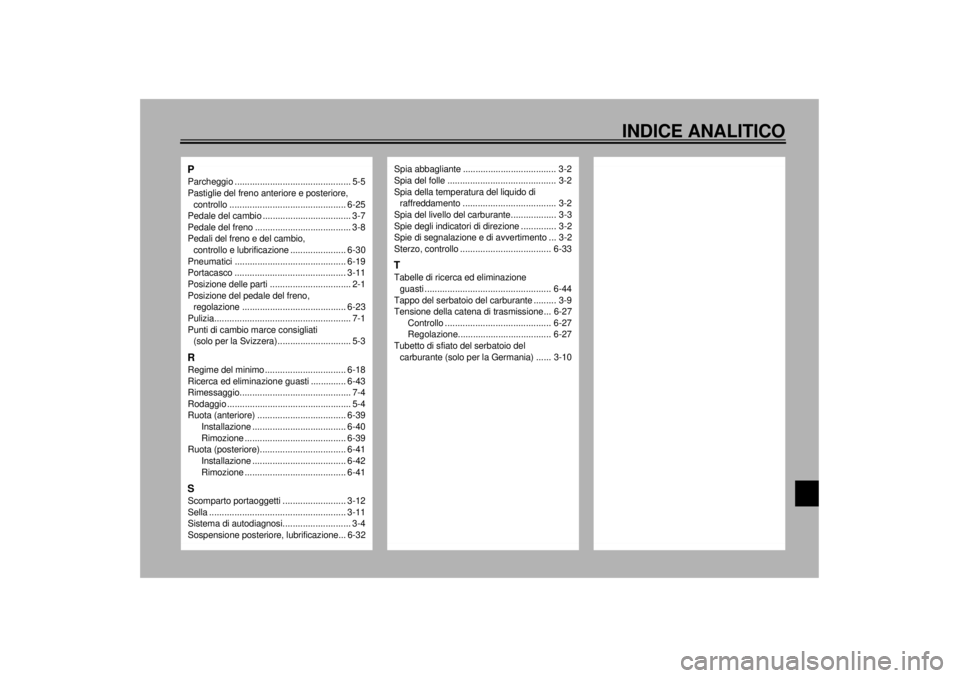

PParcheggio .............................................. 5-5
