MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
Rispettare le seguenti precauzioni:l
Quando si controlla il livello del liquido
freni, accertarsi che la parte superiore
del serbatoio del liquido freni sia in
piano.
l
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata.
l
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
l
Porre attenzione affinché non entri
dell’acqua nel serbatoio del liquido fre-
ni durante il rabbocco. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provocare
l’effetto “vapor lock” (tampone di vapo-
re).
l
Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.
l
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU03238
Cambio del liquido dei freni Fare cambiare il liquido dei freni da un con-
cessionario Yamaha agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freno e delle pinze, come
pure i tubi dell’impianto freni agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.l
Paraolio: Sostituire ogni due anni.
l
Tubo freni: Sostituire ogni quattro an-
ni.
1. Riferimento di livello minimo
Liquido freni consigliato: DOT 4Freno posteriore
H_4tx.book Page 26 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU00744
Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA:_ Quando si effettua il controllo e la regolazio-
ne della tensione della catena di trasmissio-
ne, il motociclo deve essere posizionato
diritto e non deve esserci nessun peso su di
esso. _
2. Mettere il cambio in folle.
3. Fare girare la ruota posteriore spin-
gendo il mezzo per identificare la parte
più tesa della catena di trasmissione,
e poi misurare la tensione della stessa
come illustrato nella figura.
4. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU00765
Per regolare la tensione della catena di
trasmissione
1. Allentare il dado del perno ruota ed il
bullone del supporto della pinza freno.
2. Allentare il controdado del tenditore
della catena su entrambe le estremità
del forcellone.
3. Per tendere la catena di trasmissione,
girare il dado di registro su entrambe le
estremità del forcellone in direzione
a.
Per allentare la catena di trasmissione,
girare il dado di registro su entrambe le
estremità del forcellone in direzione
b,
e poi spingere la ruota posteriore in
avanti.
a. Tensione della catena di trasmissione
Tensione della catena di trasmissione:
40–50 mm
1. Dado del perno ruota
2. Controdado
3. Dado di registro della tensione della catena di
trasmissione
4. Riferimenti di allineamento
H_4tx.book Page 27 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
NOTA:_ Utilizzando i riferimenti di allineamento su
entrambi i lati del forcellone, accertarsi che
entrambi i dadi di registro siano nella stessa
posizione per un allineamento corretto delle
ruote. _
HC000096
ATTENZIONE:_ Una tensione errata della catena di tra-
smissione sovraccarica il motore e può
provocare lo slittamento o la rottura del-
la catena. Per impedire che questo av-
venga, mantenere la tensione della
catena di trasmissione entro i limiti se-
condo specifica. _
4. Stringere i controdadi e poi stringere il
dado del perno ruota ed il bullone del
supporto della pinza alle coppie di ser-
raggio secondo specifica.
1. Bullone
2. Supporto della pinza freno
Coppie di serraggio:
Dado del perno ruota:
110 Nm (11,0 m·kg)
Bullone del supporto della pinza
freno:
35 Nm (3,5 m·kg)
H_4tx.book Page 28 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU03006
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi molto bagnati o polverosi. Ese-
guire la manutenzione della catena di tra-
smissione come segue.
HC000097
ATTENZIONE:_ Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia. _1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.
HCA00053
ATTENZIONE:_ Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati. _
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
HCA00052
ATTENZIONE:_ Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring. _
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
_ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. _
Lubrificante consigliato:
Olio motore
H_4tx.book Page 29 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU03209
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
dell’acceleratore e le condizioni del cavo
dell’acceleratore, e lubrificare o sostituire il
cavo, se necessario.NOTA:_ Dato che si deve togliere la manopola
dell’acceleratore per avere accesso
all’estremità del cavo dell’acceleratore, si
devono sempre lubrificare contemporanea-
mente la manopola ed il cavo dell’accelera-
tore. _1. Togliere la manopola dell’acceleratore
togliendo le viti.
2. Scollegare il cavo dell’acceleratore,
tenerlo verticale e applicare diverse
gocce d’olio all’estremità del cavo, la-
sciando che penetri nella guaina.
3. Collegare il cavo dell’acceleratore e
poi ingrassare l’interno del corpo della
manopola dell’acceleratore.
4. Ingrassare la superficie di contatto
metallo/metallo della manopola
dell’acceleratore e poi installare la ma-
nopola installando le viti.
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali. Lubrificante consigliato:
Cavo dell’acceleratore:
Olio motore
Corpo della manopola dell’accelera-
tore e manopola:
Grasso a base di sapone di litio
(grasso universale)Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_4tx.book Page 30 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
HAU03165
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il punto di
rotazione del cavalletto laterale e le superfi-
ci di contatto metallo/metallo.
HW000113
AVVERTENZA
_ Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. _
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_4tx.book Page 31 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
HAU00790

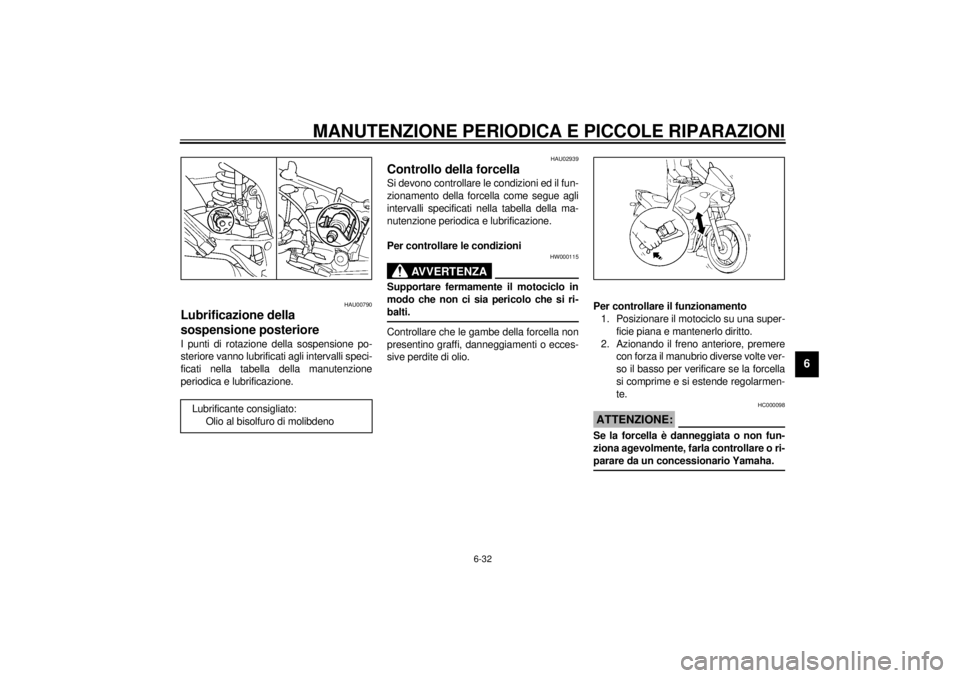

Lubrificazione della
sospensione posteriore I punti di rotazione della sospensione po-
steriore vanno lubrificati agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
HAU02939
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _Controllare che le gambe della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.Per controllare il funzionamento
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
HC000098
ATTENZIONE:_ Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha. _
Lubrificante consigliato:
Olio al bisolfuro di molibdeno
H_4tx.book Page 32 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU00794
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare un supporto sotto al mo-
tore per alzare da terra la ruota ante-
riore.
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _

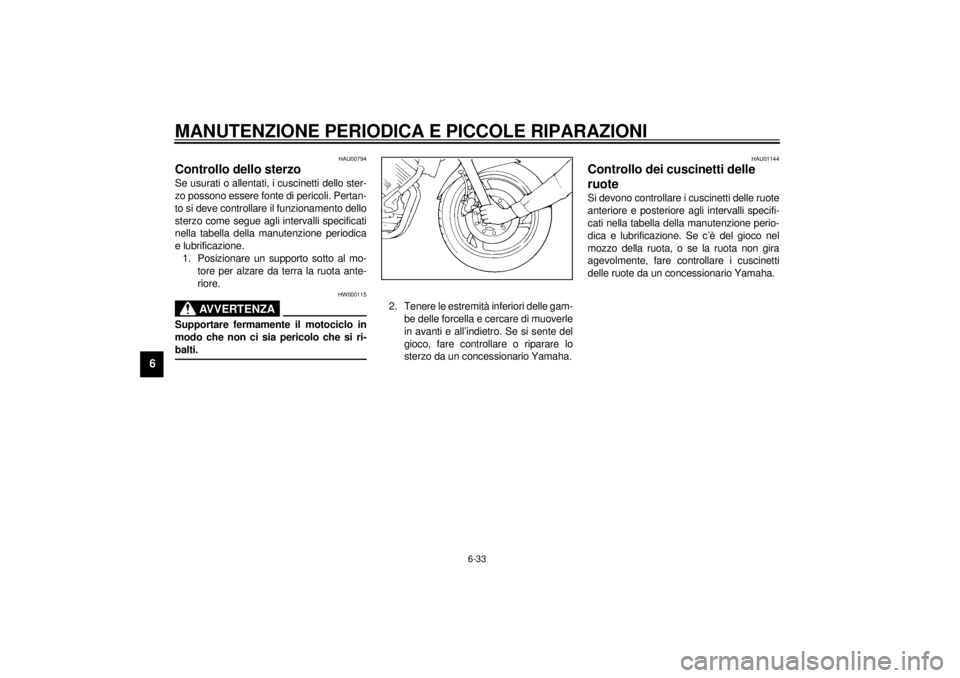

2. Tenere le estremità inferiori delle gam-
be delle forcella e cercare di muoverle
in avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yamaha.
HAU01144
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti delle ruote
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
H_4tx.book Page 33 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34
6
HAU00800
Batteria Questo motociclo è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
HC000101
ATTENZIONE:_ Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente. _
HW000116
AVVERTENZA
_ l
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, prestare i PRIMI
SOCCORSI come segue.
• CONTATTO ESTERNO: Sciac-
quare con molta acqua.
• CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
• OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
l
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
l
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
_
Carica della batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il mo-
tociclo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il motociclo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
H_4tx.book Page 34 Thursday, October 12, 2000 6:44 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35
6
HC000102
ATTENZIONE:_ l
Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.
l
Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria convenzio-
nale danneggerebbe la batteria. Se
non si la ha possibilità di utilizzare
un caricabatteria per batterie sigil-
late (MF), fare caricare la batteria da
un concessionario Yamaha.
_
HAU03772

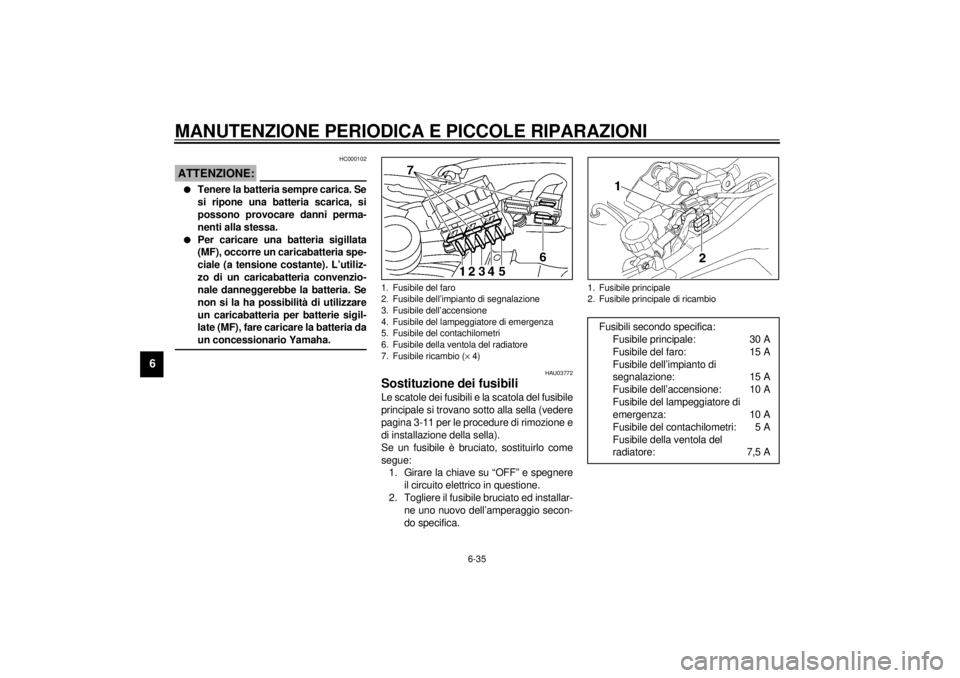

Sostituzione dei fusibili Le scatole dei fusibili e la scatola del fusibile
principale si trovano sotto alla sella (vedere
pagina 3-11 per le procedure di rimozione e
di installazione della sella).
Se un fusibile è bruciato, sostituirlo come
segue:
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.1. Fusibile del faro
2. Fusibile dell’impianto di segnalazione
3. Fusibile dell’accensione
4. Fusibile del lampeggiatore di emergenza
5. Fusibile del contachilometri
6. Fusibile della ventola del radiatore
7. Fusibile ricambio (´ 4)
1. Fusibile principale
2. Fusibile principale di ricambio
Fusibili secondo specifica:
Fusibile principale: 30 A
Fusibile del faro: 15 A
Fusibile dell’impianto di
segnalazione: 15 A
Fusibile dell’accensione: 10 A
Fusibile del lampeggiatore di
emergenza: 10 A
Fusibile del contachilometri: 5 A
Fusibile della ventola del
radiatore: 7,5 A
H_4tx.book Page 35 Thursday, October 12, 2000 6:44 PM
