COMMANDES ET INSTRUMENTS
3-16
3
N.B.:_ Le réglage de la précontrainte de ressort est dé-
terminée en effectuant la mesure A (voir illus-
tration). Plus la distance A est courte, plus la
précontrainte de ressort est réduite; plus la dis-
tance A est grande, plus la précontrainte de res-
sort est élevée. _
3. Serrer le contre-écrou au couple spécifié.
FC000018
ATTENTION:_ Toujours serrer le contre-écrou de sorte qu’il
touche l’écrou de réglage, puis le serrer en-
suite au couple spécifié. _
Force d’amortissement
Pour augmenter la force d’amortissement et
donc durcir l’amortissement, tourner la molette
de réglage dans le sens
a. Pour réduire la force
d’amortissement et donc adoucir l’amortisse-
ment, tourner la molette de réglage dans le sens
b.CI-04F
a. Distance A
Précontrainte de ressort :
Minimum (réglage doux) :
Distance A = 59 mm
Standard :
Distance A = 61 mm
Maximum (réglage dur) :
Distance A = 63 mm
Couple de serrage :
Contre-écrou :
40 Nm (4,0 m·kg)
1. Molette de réglage de la force d’amortissementMinimum (doux) 20 déclics dans le sens
b*
Standard 10 déclics dans le sens
b*
Maximum (dur) 0 déclics dans le sens
b*
* La molette de réglage étant tournée à fond dans le sens
a
F_4tx.book Page 16 Wednesday, October 4, 2000 7:29 PM

COMMANDES ET INSTRUMENTS
3-17
3
FAU00315
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte
pression. Lire attentivement et s’assurer de
bien comprendre les informations ci-dessous
avant de manipuler l’amortisseur. Le fabri-
cant décline toute responsabilité pour les
dommages matériels résultant d’une mau-
vaise manipulation.l
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
l
Ne pas approcher l’amortisseur d’une
flamme ou de toute autre source de cha-
leur. La pression du gaz augmenterait
excessivement et provoquerait un ris-
que d’explosion.
l
Ne déformer ni endommager la bon-
bonne de gaz d’aucune façon, car cela
risque d’amoindrir les performances
d’amortissement.
l
Toujours confier l’entretien de l’amor-
tisseur à un concessionnaire Yamaha.
_
FAU00324
Supports de sangle de fixation des
bagages Quatre supports de sangle de fixation des baga-
ges, dont deux retournables pour un meilleur ac-
cès, figurent sous la selle du passager.
FAU00330
Béquille latérale La béquille latérale est située sur le côté gauche
du cadre. Relever ou déployer la béquille laté-
rale avec le pied tout en maintenant la moto à la
verticale.N.B.:_ Le contacteur intégré à la béquille latérale fait
partie du système du coupe-circuit d’allumage,
qui coupe l’allumage dans certaines situations.
(Le fonctionnement du système du coupe-cir-
cuit d’allumage est expliqué plus bas.) _
1. Support de sangle de fixation des bagages (´ 4)
F_4tx.book Page 17 Wednesday, October 4, 2000 7:29 PM

COMMANDES ET INSTRUMENTS
3-18
3
FW000044
AVERTISSEMENT
_ Ne pas rouler avec la béquille latérale dé-
ployée ou lorsque la béquille ne se relève pas
correctement. Celle-ci pourrait toucher le sol
et distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le système de coupe-
circuit d’allumage de Yamaha permet de
rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en route.
Il convient donc de contrôler régulièrement
ce système en procédant comme décrit ci-
après et de le faire réparer par un conces-
sionnaire Yamaha en cas de mauvais fonc-
tionnement. _
FAU03720
Système du coupe-circuit d’allumage Le système du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille latérale,
d’embrayage et de point mort, remplit les fonc-
tions suivantes.l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que la
béquille latérale est relevée mais que le le-
vier d’embrayage n’est pas actionné.
l
Il empêche la mise en marche du moteur
lorsqu’une vitesse est engagée et que le le-
vier d’embrayage est actionné mais que la
béquille latérale n’a pas été relevée.
l
Il coupe le moteur lorsqu’une vitesse est
engagée et que l’on déploie la béquille la-
térale.
Contrôler régulièrement le fonctionnement du
système du coupe-circuit d’allumage en effec-
tuant le procédé suivant.
FW000045
AVERTISSEMENT
_ Si un mauvais fonctionnement est constaté,
faire contrôler le système par un concession-
naire Yamaha avant de démarrer. _
F_4tx.book Page 18 Wednesday, October 4, 2000 7:29 PM

COMMANDES ET INSTRUMENTS
3-19
3
CD-01F
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “ ”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:Ce contrôle est le plus fiable lorsque effectué le moteur
chaud.
OUIOUI NON
Ce système est en ordre.
La moto peut être utilisée.
OUI NON
F_4tx.book Page 19 Wednesday, October 4, 2000 7:29 PM

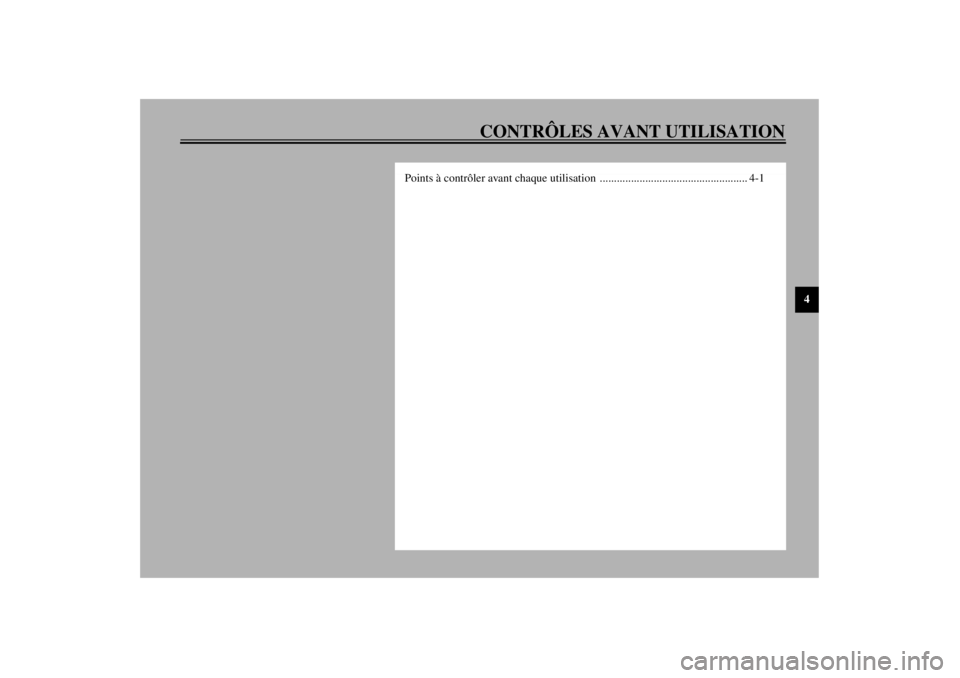

CONTRÔLES AVANT UTILISATION
4
Points à contrôler avant chaque utilisation .................................................... 4-1
F_4tx.book Page 1 Wednesday, October 4, 2000 7:29 PM

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certains organes vitaux peuvent présenter rapidement et de façon subite des
signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une fuite
quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrê-
mement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
DESCRIPTION CONTRÔLES PAGE
Carburant• Contrôler le niveau de carburant dans le réservoir de carburant.
• Refaire le plein si nécessaire.
• S’assurer que la canalisation de carburant.3-9 et 3-10
Huile moteur• Contrôler le niveau d’huile dans le moteur.
• Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
• Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-9
Liquide de refroidissement• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit de refroidissement et s’assurer qu’il n’y a pas de fuite.6-11 à 6-13
Frein avant• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-25 et 6-26
Frein arrière• Contrôler le fonctionnement.
• Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.6-23 à 6-26
Embrayage• Contrôler le fonctionnement.
• Lubrifier le câble si nécessaire.
• Contrôler la garde au levier.
• Régler si nécessaire.6-23
F_4tx.book Page 1 Wednesday, October 4, 2000 7:29 PM

CONTRÔLES AVANT UTILISATION4-2
4
N.B.:_ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. _Poignée des gaz• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier la poignée des gaz, le boîtier et le câble.
• Contrôler le jeu.
• Si un réglage est nécessaire, le confier à un concessionnaire Yamaha.6-19
Câbles de commande• S’assurer que le fonctionnement est régulier.
• Lubrifier si nécessaire.6-29
Chaîne de transmission• Contrôler la tension de la chaîne.
• Régler si nécessaire.
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.6-27
Roues et pneus• S’assurer du bon état.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-19 à 6-22
Pédale de frein et sélecteur• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-30
Levier de frein et d’embrayage• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-31
Béquille latérale• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier le pivot.6-31
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont serrées correctement.
• Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de la béquille latérale• Contrôler le fonctionnement du système du coupe-circuit d’allumage.
• En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-17 DESCRIPTION CONTRÔLES PAGE
F_4tx.book Page 2 Wednesday, October 4, 2000 7:29 PM

CONTRÔLES AVANT UTILISATION
4-3
4
FWA00033
AVERTISSEMENT
_ Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le faire contrôler et
réparer avant d’utiliser le véhicule. _ F_4tx.book Page 3 Wednesday, October 4, 2000 7:29 PM

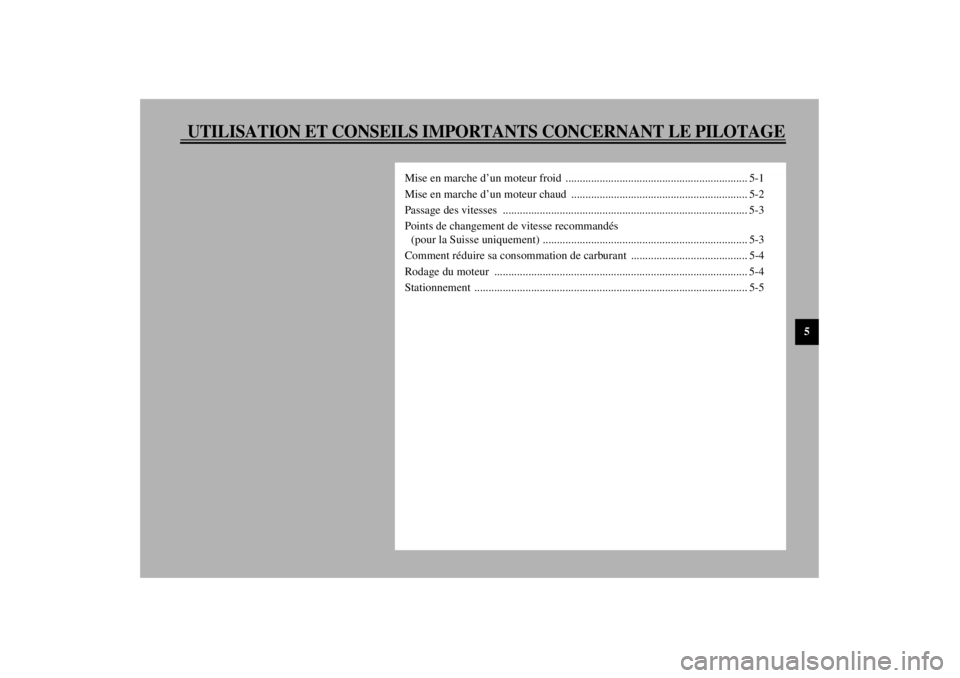

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
Mise en marche d’un moteur froid ................................................................ 5-1
Mise en marche d’un moteur chaud .............................................................. 5-2
Passage des vitesses ...................................................................................... 5-3
Points de changement de vitesse recommandés
(pour la Suisse uniquement) ........................................................................ 5-3
Comment réduire sa consommation de carburant ......................................... 5-4
Rodage du moteur ......................................................................................... 5-4
Stationnement ................................................................................................ 5-5
F_4tx.book Page 1 Wednesday, October 4, 2000 7:29 PM

5-1
5
FAU00372
5-UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU00373
AVERTISSEMENT
_ l
Il importe, avant d’utiliser le véhicule,
de bien se familiariser avec toutes ses
commandes et leurs fonctions. Dans le
moindre doute concernant le fonction-
nement de certaines commandes, con-
sulter un concessionnaire Yamaha.
l
Ne jamais mettre le moteur en marche
ou utiliser le véhicule dans un local
fermé, même pour une courte durée.
Les gaz d’échappement sont délétères et
peuvent entraîner la perte de connais-
sance et même la mort en peu de temps.
Toujours veiller à ce que l’endroit est
bien ventilé.
l
Avant de démarrer, toujours s’assurer
de relever la béquille latérale. Une
béquille latérale déployée risque de tou-
cher le sol et de distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
_
FAU03827*
Mise en marche du moteur Afin que le système de coupe-circuit d’allumage
n’entre pas en action, il faut qu’une des condi-
tions suivantes soit remplie :l
La boîte de vitesses doit être au point
mort.
l
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille laté-
rale relevée.
FW000054
AVERTISSEMENT
_ l
Avant de mettre le moteur en marche,
contrôler le fonctionnement du système
de coupe-circuit d’allumage en suivant
le procédé décrit à la page 3-19.
l
Ne jamais rouler avec la béquille laté-
rale déployée.
_
1. Tourner la clé sur “ON” et s’assurer que le
coupe-circuit du moteur est placé sur
“”.
FC000035
ATTENTION:_ Si le témoin d’avertissement du niveau de
carburant s’allume, contrôler le niveau du
carburant et, si nécessaire, refaire le plein dès
que possible. _2. Mettre la boîte de vitesses au point mort.N.B.:_ Quand la boîte de vitesses est mise au point
mort, le témoin de point mort devrait s’allumer.
Si ce n’est pas le cas, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha. _3. Ouvrir le starter et refermer tout à fait les
gaz. (Le fonctionnement du starter est ex-
pliqué à la page 3-10.)
4. Appuyer sur le contacteur du démarreur
pour mettre le moteur en marche.
F_4tx.book Page 1 Wednesday, October 4, 2000 7:29 PM
