ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
Prendre les précautions suivantes :l
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.
l
Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.
l
Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.
l
Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.
l
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03238
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pé-
riodiques. Il convient également de faire rem-
placer les bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la durit de
frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.l
Bagues d’étanchéité : remplacer tous les
deux ans
l
Durit de frein : remplacer tous les quatre
ans
1. Repère de niveau minimum
Liquide de frein recommandé : DOT 4Frein arrière
F_4tx.book Page 26 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU00744
Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_ La moto doit être à la verticale et rien ne peut
peser sur elle lors du contrôle et du réglage de la
tension de la chaîne de transmission. _
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière en poussant la
moto afin de trouver la partie la plus ten-
due de la chaîne, puis mesurer la tension
comme illustré.
4. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
FAU00765
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe et la vis du sup-
port d’étrier de frein.
2. Desserrer le contre-écrou de tendeur de
chaîne à chaque extrémité du bras os-
cillant.
3. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque côté
du bras oscillant dans le sens
a. Pour dé-
tendre la chaîne, tourner l’écrou de réglage
de chaque côté du bras oscillant dans le
sens
b, puis pousser la roue arrière vers
l’avant.
a. Tension de la chaîne de transmission
Tension de la chaîne de transmission :
40 à 50 mm
1. Écrou d’axe
2. Contre-écrou
3. Écrou de réglage de la tension de la chaîne de
transmission
4. Repères d’alignement
F_4tx.book Page 27 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux écrous de réglage de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _
4. Serrer les contre-écrous, puis serrer
l’écrou d’axe et la vis de support d’étrier
aux couples spécifiés.
1. Vis
2. Support d’étrier de frein
Couples de serrage :
Écrou d’axe :
110 Nm (11,0 m·kg)
Vis du support d’étrier de frein :
35 Nm (3,5 m·kg)
F_4tx.book Page 28 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
FCA00052
ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. _
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
Lubrifiant recommandé :
Huile moteur
F_4tx.book Page 29 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6
FAU03209
Contrôle et lubrification de la
poignée et du câble des gaz Il faut contrôler le fonctionnement de la poignée
des gaz et l’état du câble des gaz avant chaque
départ. Il faut en outre lubrifier et remplacer le
câble quand nécessaire.N.B.:_ Comme il faut déposer la poignée des gaz pour
accéder à l’extrémité du câble des gaz, penser à
lubrifier également la poignée lorsque l’on pro-
cède à la lubrification du câble. _1. Déposer la poignée des gaz après avoir re-
tiré ses vis.
2. Débrancher le câble des gaz et le mainte-
nir vers le haut, puis faire couler quelques
gouttes d’huile sur l’extrémité du câble et
entre la gaine et le câble.
3. Brancher le câble des gaz, puis graisser
l’intérieur du boîtier de la poignée des gaz.
4. Graisser les points de contact des surfaces
métalliques de la poignée des gaz, puis re-
monter la poignée et la fixer à l’aide des
vis.
FAU03370
Contrôle et lubrification de la pédale
de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et lu-
brifier les articulations quand nécessaire. Lubrifiant recommandé :
Câble des gaz :
Huile moteur
Boîtier de poignée et poignée des gaz :
Graisse à base de savon au lithium
(graisse universelle) Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
F_4tx.book Page 30 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
FAU03164
Contrôle et lubrification des leviers
de frein et d’embrayage Contrôler le fonctionnement du levier de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
FAU03165
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille laté-
rale avant chaque départ et lubrifier son articula-
tion et les points de contact des surfaces métalli-
ques quand nécessaire.
FW000113
AVERTISSEMENT
_ Si la béquille latérale ne se déploie et ne se re-
plie pas en douceur, la faire contrôler et, si
nécessaire, réparer par un concessionnaire
Yamaha. _
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
F_4tx.book Page 31 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU00790

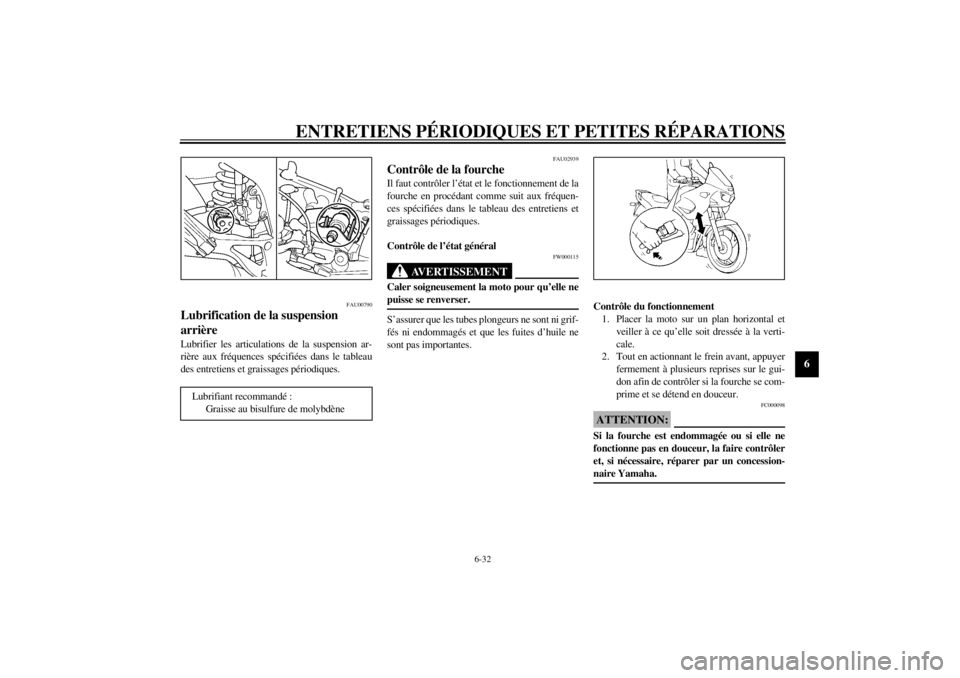

Lubrification de la suspension
arrière Lubrifier les articulations de la suspension ar-
rière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FAU02939
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la
fourche en procédant comme suit aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _S’assurer que les tubes plongeurs ne sont ni grif-
fés ni endommagés et que les fuites d’huile ne
sont pas importantes.Contrôle du fonctionnement
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.
2. Tout en actionnant le frein avant, appuyer
fermement à plusieurs reprises sur le gui-
don afin de contrôler si la fourche se com-
prime et se détend en douceur.
FC000098
ATTENTION:_ Si la fourche est endommagée ou si elle ne
fonctionne pas en douceur, la faire contrôler
et, si nécessaire, réparer par un concession-
naire Yamaha. _
Lubrifiant recommandé :
Graisse au bisulfure de molybdène
F_4tx.book Page 32 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
FAU00794

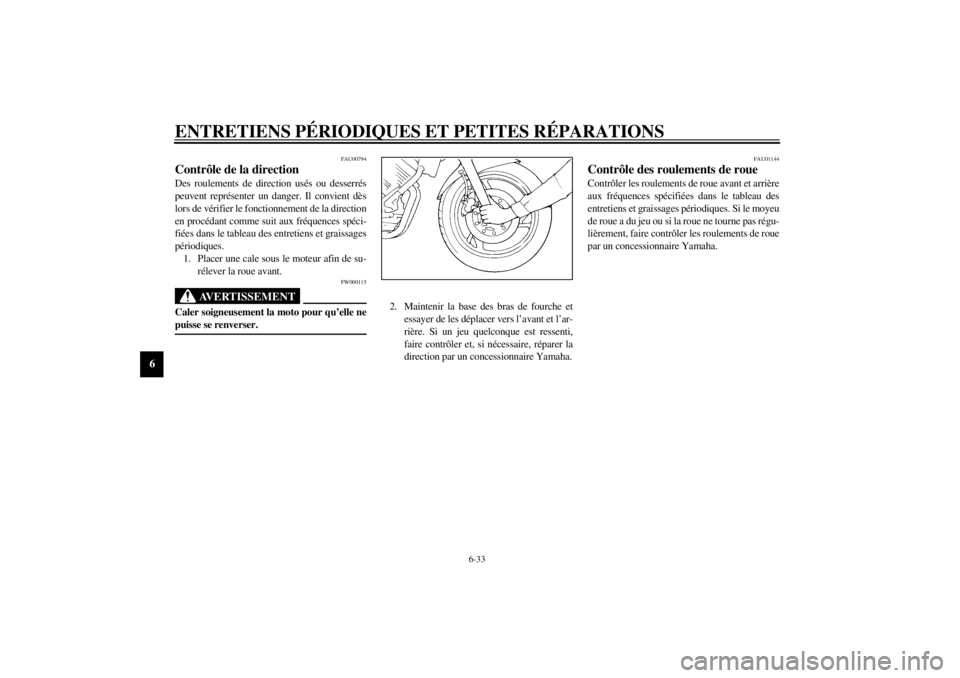

Contrôle de la direction Des roulements de direction usés ou desserrés
peuvent représenter un danger. Il convient dès
lors de vérifier le fonctionnement de la direction
en procédant comme suit aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
1. Placer une cale sous le moteur afin de su-
rélever la roue avant.
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _
2. Maintenir la base des bras de fourche et
essayer de les déplacer vers l’avant et l’ar-
rière. Si un jeu quelconque est ressenti,
faire contrôler et, si nécessaire, réparer la
direction par un concessionnaire Yamaha.
FAU01144
Contrôle des roulements de roue Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Si le moyeu
de roue a du jeu ou si la roue ne tourne pas régu-
lièrement, faire contrôler les roulements de roue
par un concessionnaire Yamaha.
F_4tx.book Page 33 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-34
6
FAU00800
Batterie Cette moto est équipée d’une batterie de type
étanche et celle-ci ne requiert aucun entretien. Il
n’est donc pas nécessaire de contrôler le niveau
d’électrolyte ni d’ajouter de l’eau distillée.
FC000101
ATTENTION:_ Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible. _
FW000116
AVERTISSEMENT
_ l
L’électrolyte de batterie est extrême-
ment toxique, car l’acide sulfurique
qu’il contient peut causer de graves
brûlures. Éviter tout contact d’électro-
lyte avec la peau, les yeux ou les vête-
ments et toujours se protéger les yeux
lors de travaux à proximité d’une batte-
rie. En cas de contact avec de l’électro-
lyte, effectuer les PREMIERS SOINS
suivants.
• EXTERNE : rincer abondamment à
l’eau courante.
• INTERNE : boire beaucoup d’eau ou
de lait et consulter immédiatement
un médecin.
• YEUX : rincer à l’eau courante pen-
dant 15 minutes et consulter rapide-
ment un médecin.
l
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner la
batterie des étincelles, flammes, cigaret-
tes, etc. et toujours veiller à bien venti-
ler la pièce où l’on recharge une batte-
rie, si la charge est effectuée dans un
endroit clos.
l
TENIR TOUTE BATTERIE HORS
DE PORTÉE DES ENFANTS.
_
Chargement de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble
être déchargée. Ne pas oublier qu’une batterie se
décharge plus rapidement si la moto est équipée
d’accessoires électriques.
Conservation de la batterie
1. Quand la moto est remisée pendant un
mois ou plus, déposer la batterie, la rechar-
ger complètement et la ranger dans un en-
droit frais et sec.
2. Quand la batterie est remisée pour plus de
deux mois, il convient de la contrôler au
moins une fois par mois et de la recharger
quand nécessaire.
3. Charger la batterie au maximum avant de
la remonter sur le véhicule.
4. Après avoir remonté la batterie, toujours
veiller à connecter correctement ses câbles
aux bornes.
F_4tx.book Page 34 Wednesday, October 4, 2000 7:29 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FC000102
ATTENTION:_ l
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.
l
Utiliser un chargeur spécial à tension
constante pour charger les batteries
étanches (MF). L’utilisation d’un char-
geur de batterie conventionnel va en-
dommager la batterie. Si l’on ne peut se
procurer un chargeur de batterie étan-
che, il est indispensable de faire charger
la batterie par un concessionnaire
Yamaha.
_
FAU03772
Remplacement des fusibles Les boîtiers à fusibles et la boîte du fusible prin-
cipal se trouvent sous la selle. (Voir les explica-
tions relatives à sa dépose et à sa mise en place à
la page 3-11.)
Si un fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer par
un fusible neuf de l’ampérage spécifié.1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible des feux de détresse
5. Fusible du compteur kilométrique
6. Fusible du ventilateur de radiateur
7. Fusible de rechange (´ 4)
1. Fusible principal
2. Fusible principal de rechange
Fusibles spécifiés :
Fusible principal : 30 A
Fusible de phare : 15 A
Fusible du système de
signalisation : 15 A
Fusible d’allumage : 10 A
Fusible des feux de détresse : 10 A
Fusible du compteur
kilométrique : 5 A
Fusible du ventilateur de
radiateur : 7,5 A
F_4tx.book Page 35 Wednesday, October 4, 2000 7:29 PM
