ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
2
3
4
5
67
8
9

FAU23111

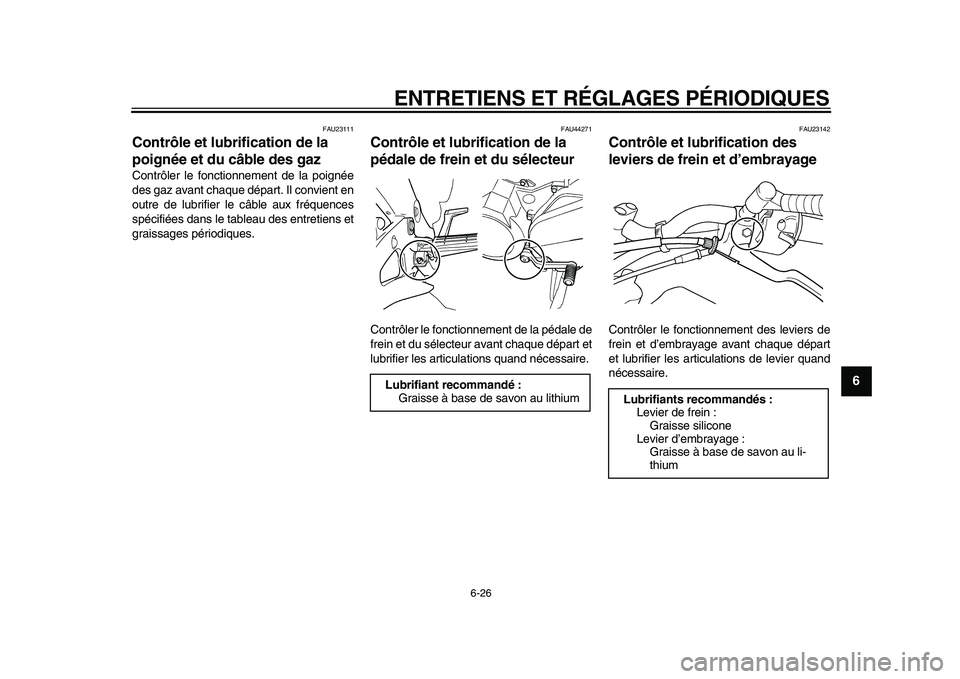

Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU44271
Contrôle et lubrification de la
pédale de frein et du sélecteur
Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU23142
Contrôle et lubrification des
leviers de frein et d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
1
2
3
4
5
6
7
8
9

FAU23202

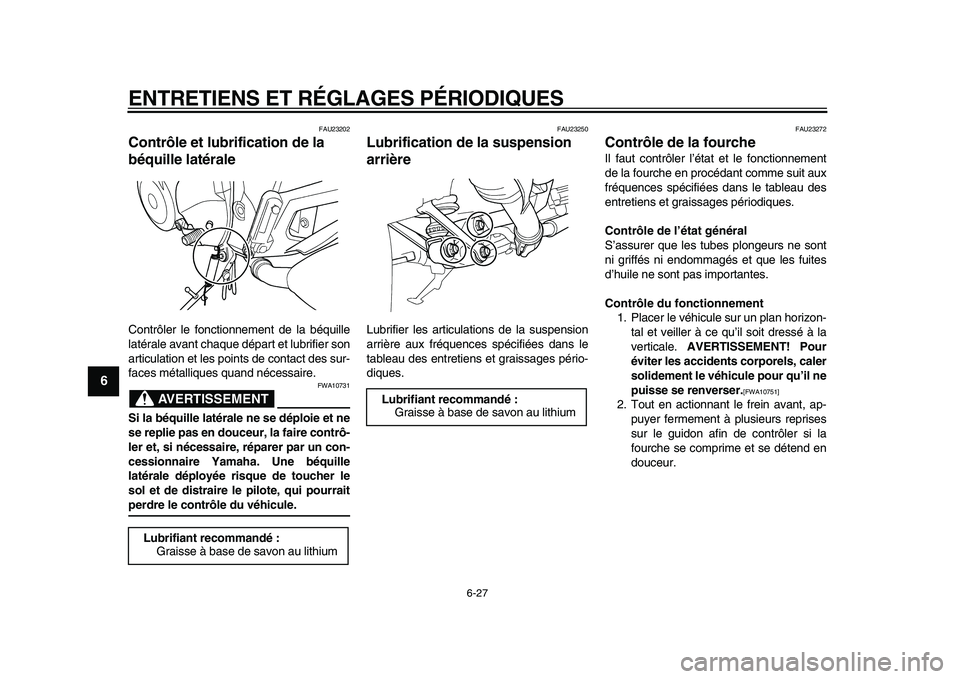

Contrôle et lubrification de la
béquille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT

FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourrait
perdre le contrôle du véhicule.
FAU23250
Lubrification de la suspension
arrière
Lubrifier les articulations de la suspension
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU23272
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.

[FWA10751]

2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé :
Graisse à base de savon au lithium
Lubrifiant recommandé :
Graisse à base de savon au lithium

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
2
3
4
5
67
8
9
ATTENTION

FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283

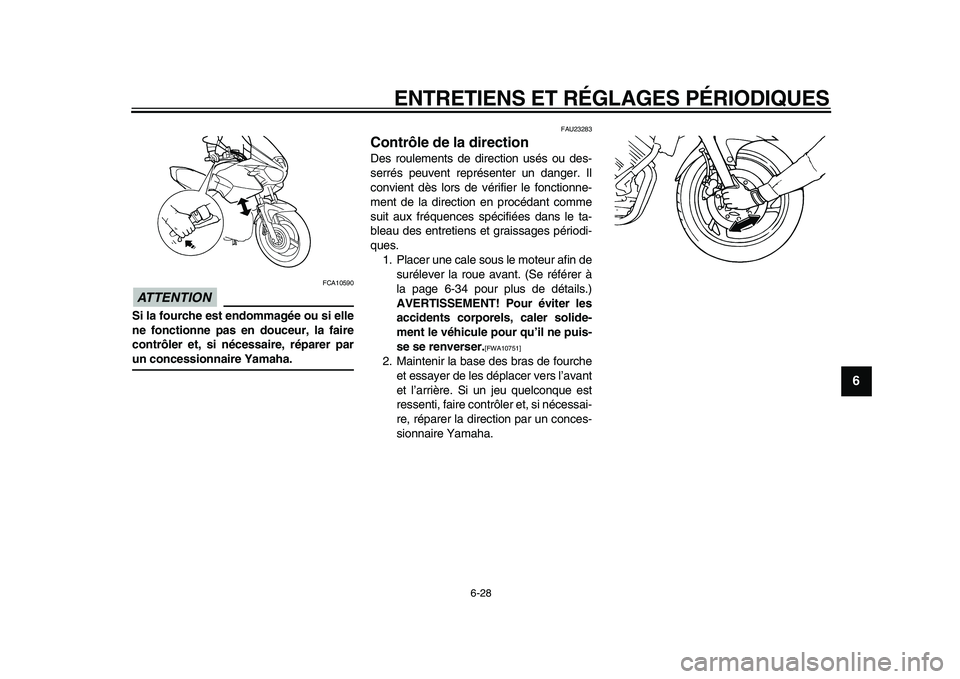

Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 6-34 pour plus de détails.)
AVERTISSEMENT! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne puis-
se se renverser.
[FWA10751]

2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
1
2
3
4
5
6
7
8
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU23374
Batterie
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la con-
nexion des câbles de batterie et de
resserrer, si nécessaire.
ATTENTION

FCA10620
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’endommager la batterie de fa-
çon irréversible.
AVERTISSEMENT

FWA10760
●
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
●
EXTERNE : rincer abondamment
à l’eau courante.
●
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
●
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
●
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.
●
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.

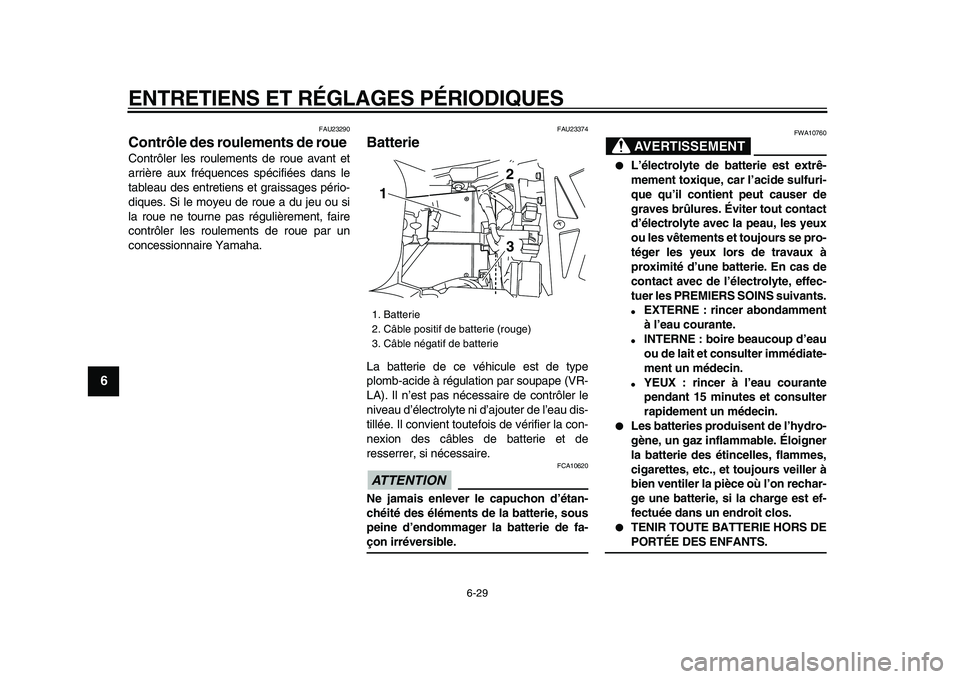

1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie
1
23

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
2
3
4
5
67
8
9

Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION

FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-
terie par un concessionnaire Yamaha.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION:
Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]

2. Quand la batterie est remisée pour
plus de deux mois, il convient de lacontrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION

FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie dé-
chargée risque de l’endommager de fa-
çon irréversible.
FAU38592

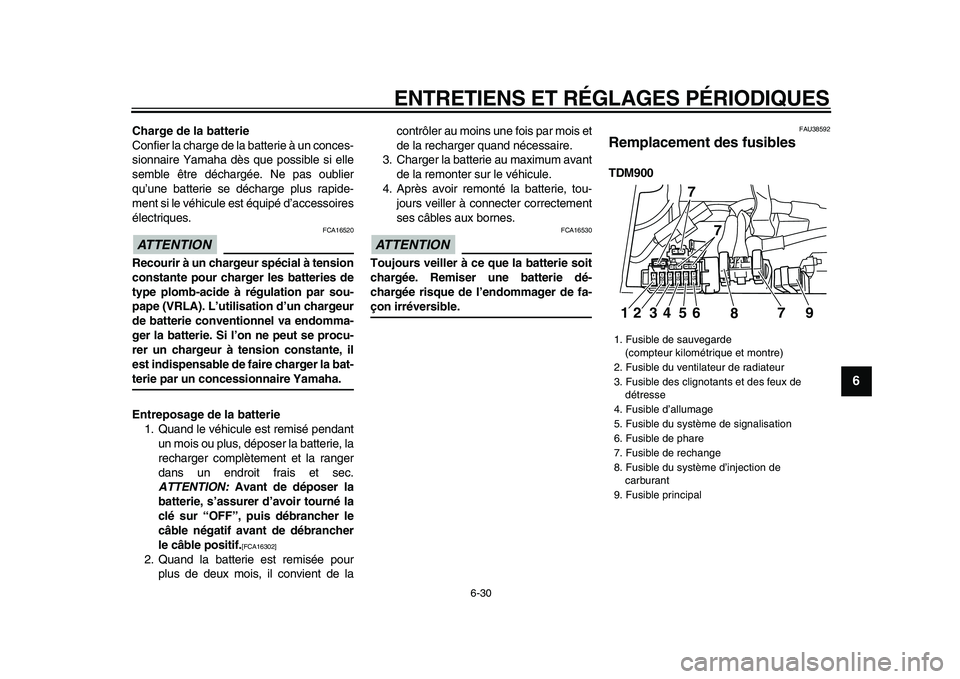

Remplacement des fusibles
TDM900
1. Fusible de sauvegarde
(compteur kilométrique et montre)
2. Fusible du ventilateur de radiateur
3. Fusible des clignotants et des feux de
détresse
4. Fusible d’allumage
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
8. Fusible du système d’injection de
carburant
9. Fusible principal
12 34 5 6 7 97
7
8

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
1
2
3
4
5
6
7
8
9

TDM900A
Le fusible principal et le boîtier à fusibles qui
contient les fusibles protégeant les divers
circuits, se trouvent sous la selle. (Voir
page 3-16.)Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]

3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.

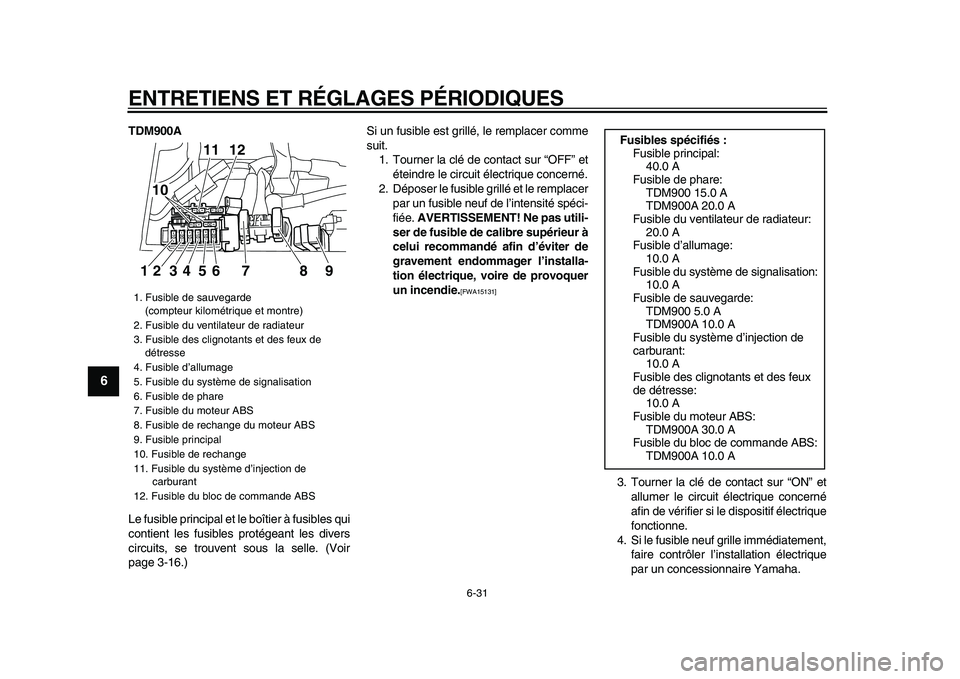

1. Fusible de sauvegarde
(compteur kilométrique et montre)
2. Fusible du ventilateur de radiateur
3. Fusible des clignotants et des feux de
détresse
4. Fusible d’allumage
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible du moteur ABS
8. Fusible de rechange du moteur ABS
9. Fusible principal
10. Fusible de rechange
11. Fusible du système d’injection de
carburant
12. Fusible du bloc de commande ABS
12 34 5 6 7 8 911 12
10

Fusibles spécifiés :
Fusible principal:
40.0 A
Fusible de phare:
TDM900 15.0 A
TDM900A 20.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible d’allumage:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible de sauvegarde:
TDM900 5.0 A
TDM900A 10.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible des clignotants et des feux
de détresse:
10.0 A
Fusible du moteur ABS:
TDM900A 30.0 A
Fusible du bloc de commande ABS:
TDM900A 10.0 A

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
2
3
4
5
67
8
9

FAU23751

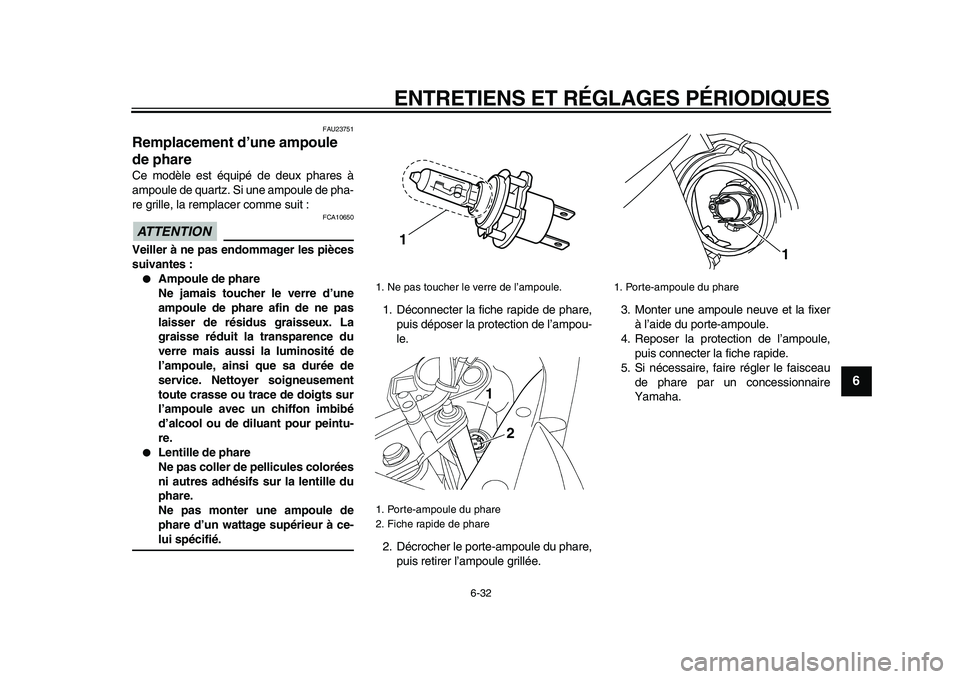

Remplacement d’une ampoule
de phare
Ce modèle est équipé de deux phares à
ampoule de quartz. Si une ampoule de pha-
re grille, la remplacer comme suit :
ATTENTION

FCA10650
Veiller à ne pas endommager les pièces
suivantes :
●
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peintu-
re.
●
Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’ampou-
le.
2. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.3. Monter une ampoule neuve et la fixer
à l’aide du porte-ampoule.
4. Reposer la protection de l’ampoule,
puis connecter la fiche rapide.
5. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Ne pas toucher le verre de l’ampoule.
1. Porte-ampoule du phare
2. Fiche rapide de phare
1
1
2
1. Porte-ampoule du phare
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
1
2
3
4
5
6
7
8
9

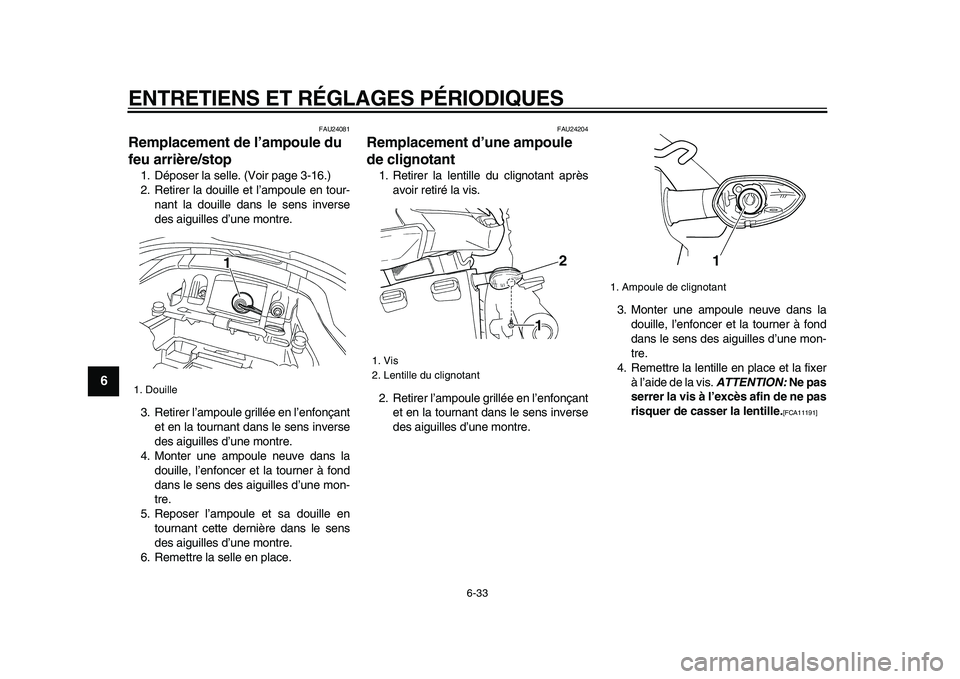

FAU24081
Remplacement de l’ampoule du
feu arrière/stop
1. Déposer la selle. (Voir page 3-16.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle en place.
FAU24204
Remplacement d’une ampoule
de clignotant
1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.
ATTENTION:
Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11191]

1. Douille
1

1. Vis
2. Lentille du clignotant
12

1. Ampoule de clignotant
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
2
3
4
5
67
8
9

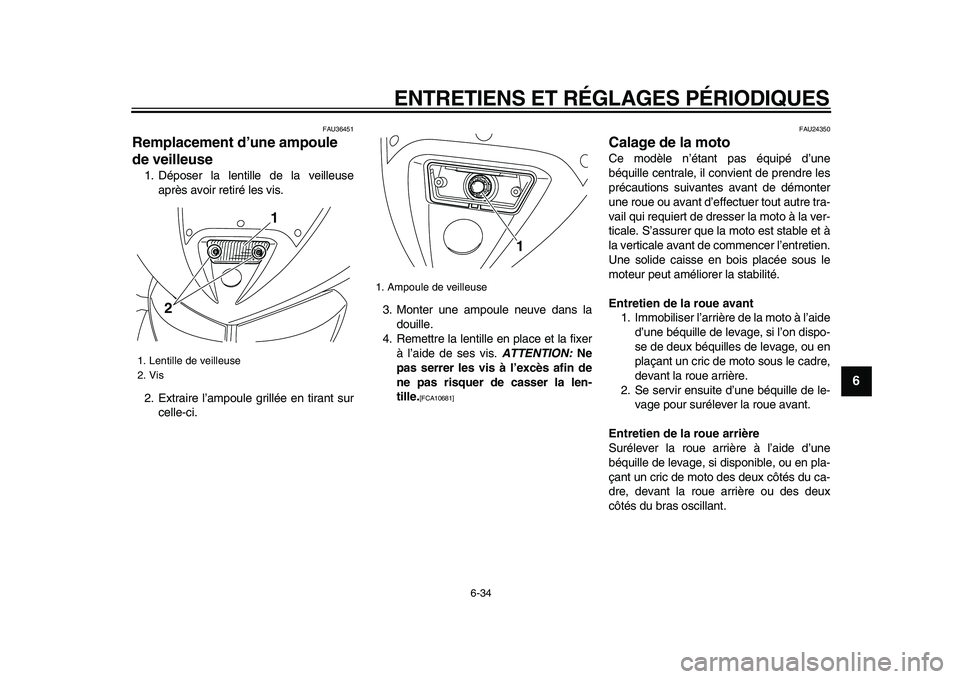

FAU36451
Remplacement d’une ampoule
de veilleuse
1. Déposer la lentille de la veilleuse
après avoir retiré les vis.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.3. Monter une ampoule neuve dans la
douille.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis.
ATTENTION:
Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la len-
tille.
[FCA10681]

FAU24350
Calage de la moto
Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dispo-
se de deux béquilles de levage, ou en
plaçant un cric de moto sous le cadre,
devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.

1. Lentille de veilleuse
2. Vis
21

1. Ampoule de veilleuse
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
1
2
3
4
5
6
7
8
9

FAU25871
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
