YAMAHA TDM 900 2010 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
2
34
5
6
7
8
9

DAU13445

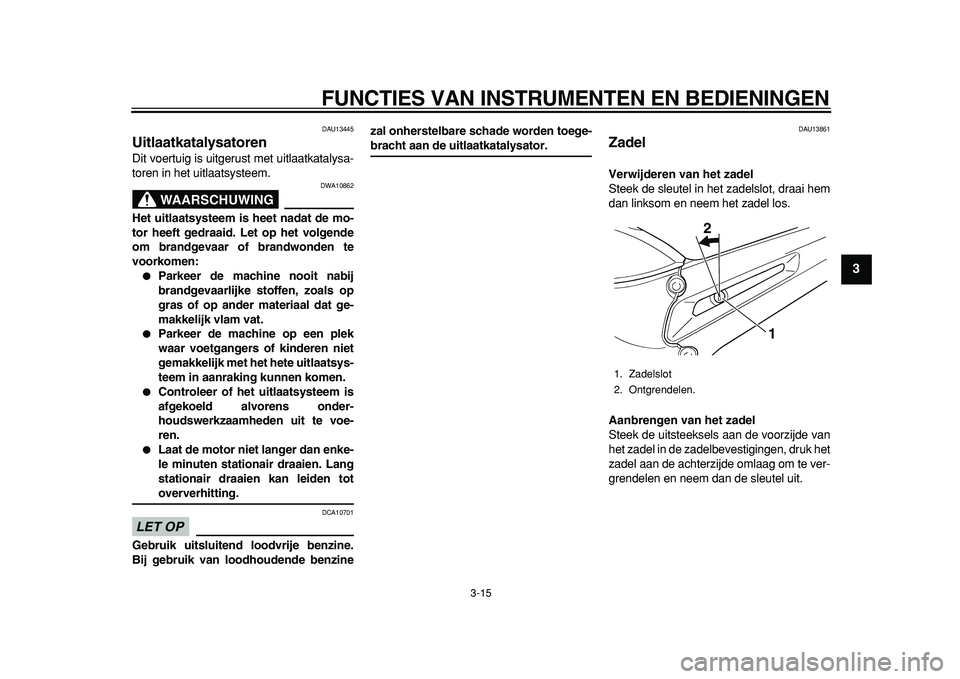

Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING

DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP

DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzinezal onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU13861
Zadel
Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.
Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde van
het zadel in de zadelbevestigingen, druk het
zadel aan de achterzijde omlaag om te ver-
grendelen en neem dan de sleutel uit.
1. Zadelslot
2. Ontgrendelen.
1
2
✼✥✯✣✱ ✤



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
1
2
3
4
5
6
7
8
9
OPMERKING

Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU14413

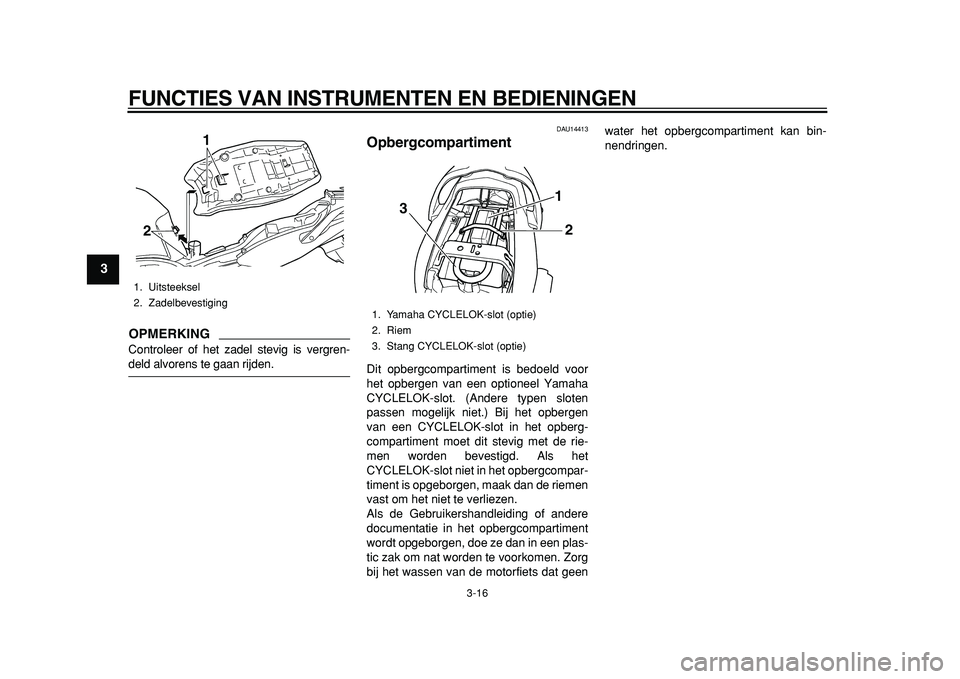

Opbergcompartiment
Dit opbergcompartiment is bedoeld voor
het opbergen van een optioneel Yamaha
CYCLELOK-slot. (Andere typen sloten
passen mogelijk niet.) Bij het opbergen
van een CYCLELOK-slot in het opberg-
compartiment moet dit stevig met de rie-
men worden bevestigd. Als het
CYCLELOK-slot niet in het opbergcompar-
timent is opgeborgen, maak dan de riemen
vast om het niet te verliezen.
Als de Gebruikershandleiding of andere
documentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de motorfiets dat geenwater het opbergcompartiment kan bin-
nendringen.
1. Uitsteeksel
2. Zadelbevestiging
1
2

1. Yamaha CYCLELOK-slot (optie)
2. Riem
3. Stang CYCLELOK-slot (optie)
3
2 1
✼✥✯✣✱ ✤✩



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
2
34
5
6
7
8
9

DAU14782

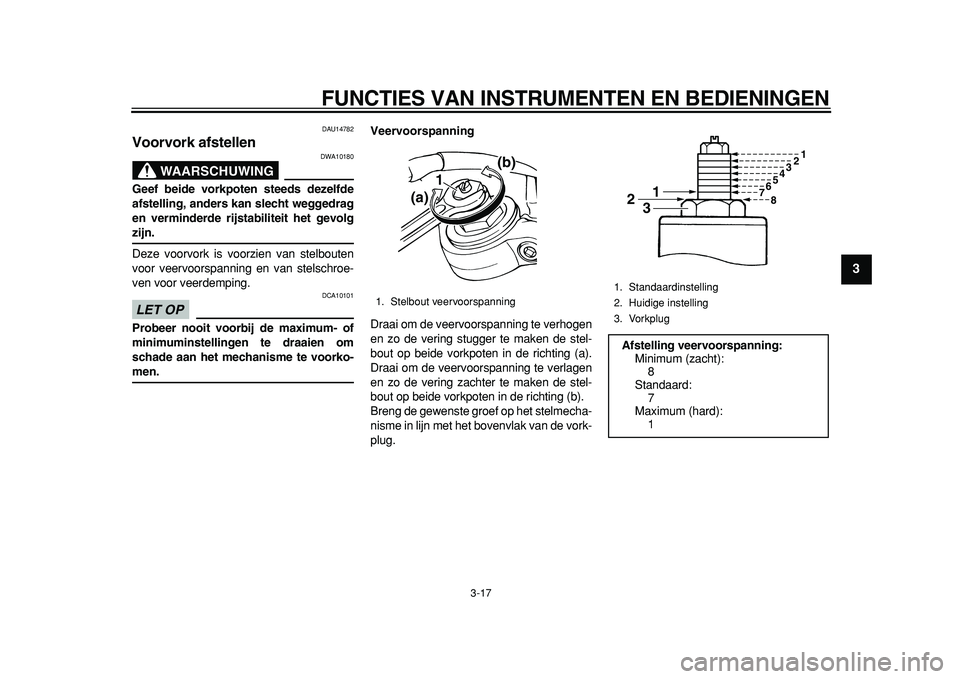

Voorvork afstellen
WAARSCHUWING

DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.
Deze voorvork is voorzien van stelbouten
voor veervoorspanning en van stelschroe-
ven voor veerdemping.
LET OP

DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug.
1. Stelbout veervoorspanning
1
(a)(b)

1. Standaardinstelling
2. Huidige instelling
3. Vorkplug
Afstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
7
Maximum (hard):
1
2
31
7654321
8
✼✥✯✣✱ ✤✪



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
1
2
3
4
5
6
7
8
9

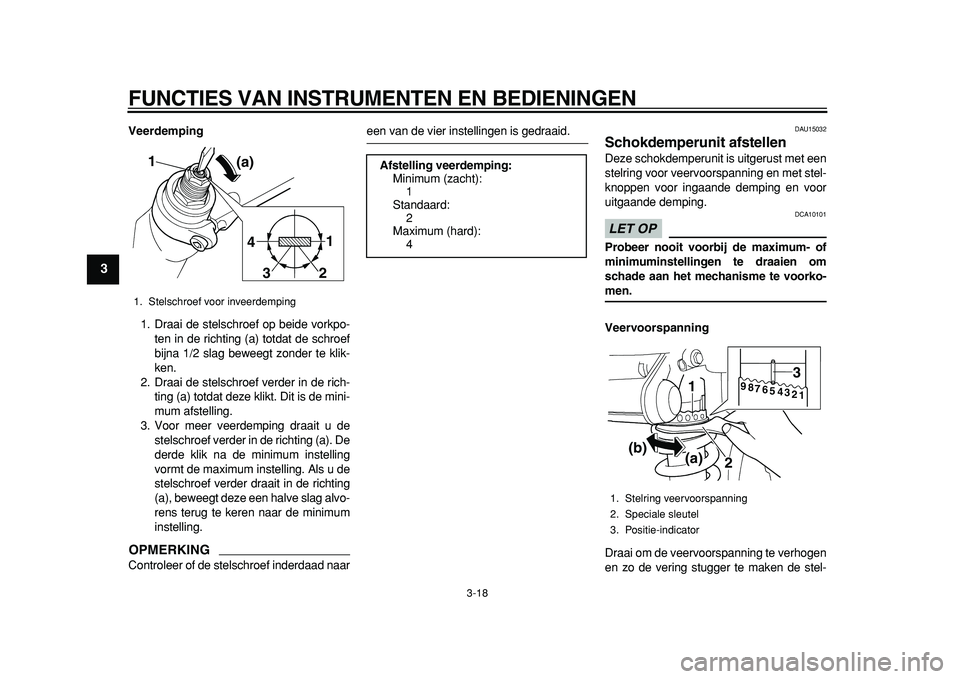

Veerdemping
1. Draai de stelschroef op beide vorkpo-
ten in de richting (a) totdat de schroef
bijna 1/2 slag beweegt zonder te klik-
ken.
2. Draai de stelschroef verder in de rich-
ting (a) totdat deze klikt. Dit is de mini-
mum afstelling.
3. Voor meer veerdemping draait u de
stelschroef verder in de richting (a). De
derde klik na de minimum instelling
vormt de maximum instelling. Als u de
stelschroef verder draait in de richting
(a), beweegt deze een halve slag alvo-
rens terug te keren naar de minimum
instelling.
OPMERKING

Controleer of de stelschroef inderdaad naar
een van de vier instellingen is gedraaid.
DAU15032
Schokdemperunit afstellen
Deze schokdemperunit is uitgerust met een
stelring voor veervoorspanning en met stel-
knoppen voor ingaande demping en voor
uitgaande demping.
LET OP

DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
1. Stelschroef voor inveerdemping
(a) 1
1
2
3 4

Afstelling veerdemping:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
1. Stelring veervoorspanning
2. Speciale sleutel
3. Positie-indicator
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9
✼✥✯✣✱ ✤✫



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-19
2
34
5
6
7
8
9

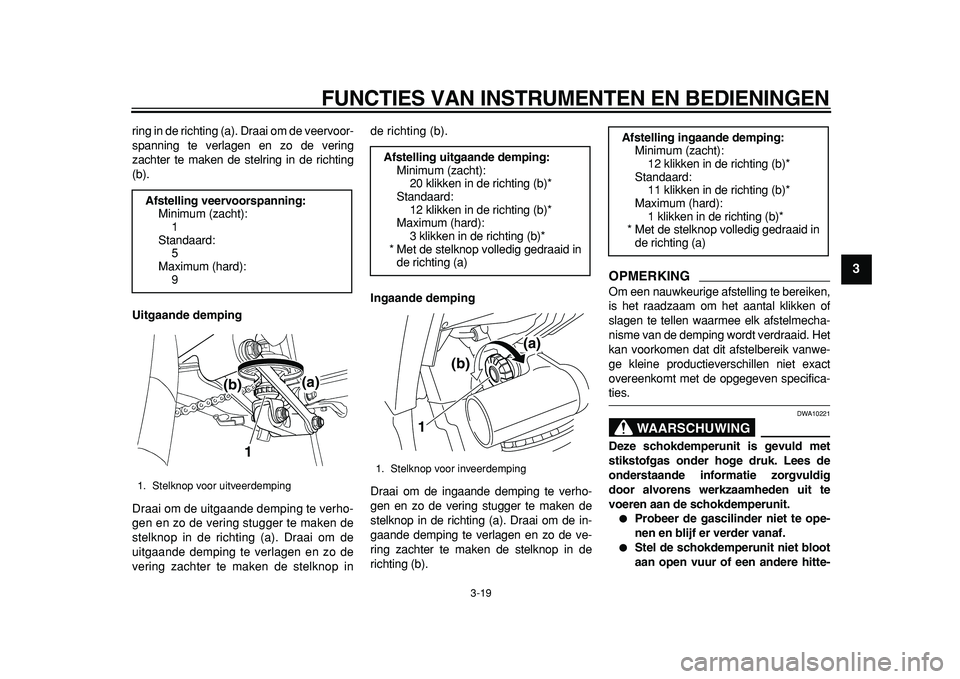

ring in de richting (a). Draai om de veervoor-
spanning te verlagen en zo de vering
zachter te maken de stelring in de richting
(b).
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelknop inde richting (b).
Ingaande demping
Draai om de ingaande demping te verho-
gen en zo de vering stugger te maken de
stelknop in de richting (a). Draai om de in-
gaande demping te verlagen en zo de ve-
ring zachter te maken de stelknop in de
richting (b).
OPMERKING

Om een nauwkeurige afstelling te bereiken,
is het raadzaam om het aantal klikken of
slagen te tellen waarmee elk afstelmecha-
nisme van de demping wordt verdraaid. Het
kan voorkomen dat dit afstelbereik vanwe-
ge kleine productieverschillen niet exact
overeenkomt met de opgegeven specifica-
ties.
WAARSCHUWING

DWA10221
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.

Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte- Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
5
Maximum (hard):
9
1. Stelknop voor uitveerdemping
1
(a)
(b)

Afstelling uitgaande demping:
Minimum (zacht):
20 klikken in de richting (b)*
Standaard:
12 klikken in de richting (b)*
Maximum (hard):
3 klikken in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
1. Stelknop voor inveerdemping
1
(a)
(b)

Afstelling ingaande demping:
Minimum (zacht):
12 klikken in de richting (b)*
Standaard:
11 klikken in de richting (b)*
Maximum (hard):
1 klikken in de richting (b)*
* Met de stelknop volledig gedraaid in
de richting (a)
✼✥✯✣✱ ✤✬



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-20
1
2
3
4
5
6
7
8
9

bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een
Yamaha-dealer.
DAU15140

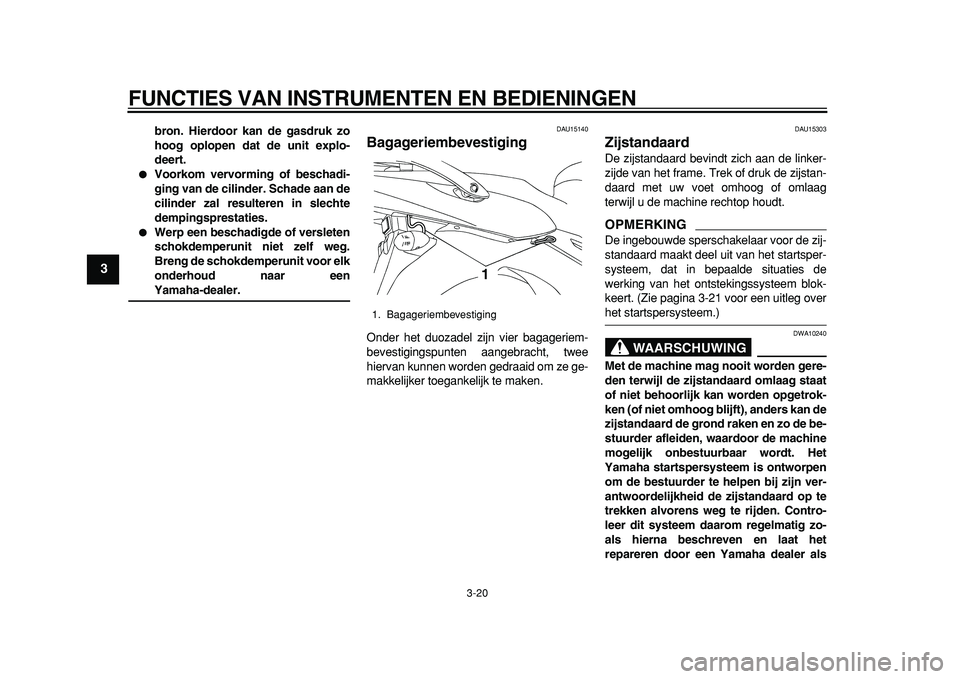

Bagageriembevestiging
Onder het duozadel zijn vier bagageriem-
bevestigingspunten aangebracht, twee
hiervan kunnen worden gedraaid om ze ge-
makkelijker toegankelijk te maken.
DAU15303
Zijstandaard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING

De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie pagina 3-21 voor een uitleg over
het startspersysteem.)
WAARSCHUWING

DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
1. Bagageriembevestiging1
✼✥✯✣✱ ✥✣



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
2
34
5
6
7
8
9

de werking niet naar behoren is.
DAU44892

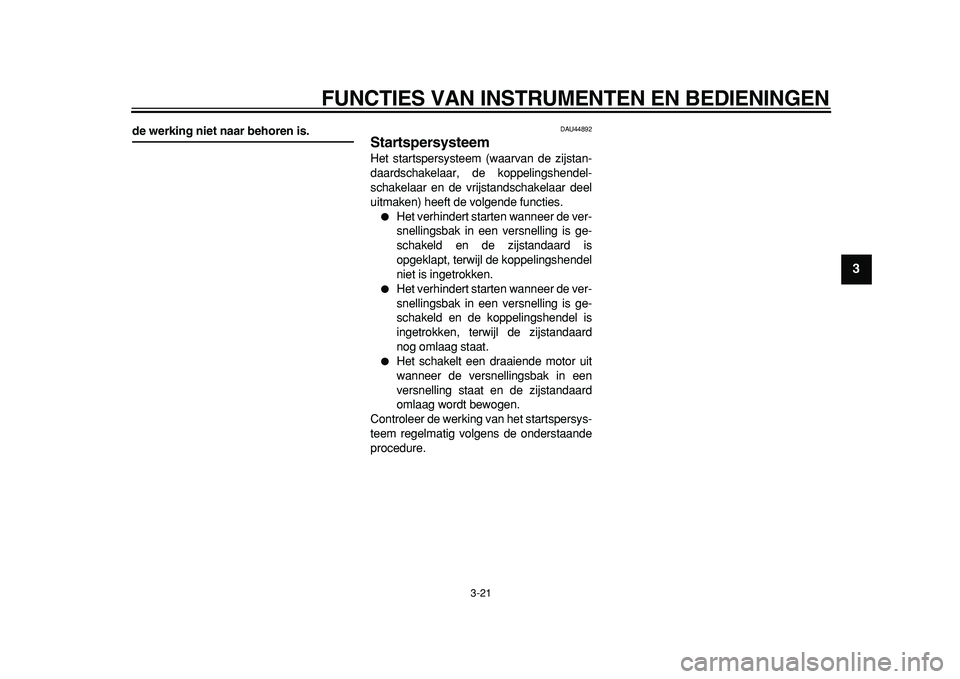

Startspersysteem
Het startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshendel-
schakelaar en de vrijstandschakelaar deel
uitmaken) heeft de volgende functies.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de zijstandaard is
opgeklapt, terwijl de koppelingshendel
niet is ingetrokken.

Het verhindert starten wanneer de ver-
snellingsbak in een versnelling is ge-
schakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.

Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.

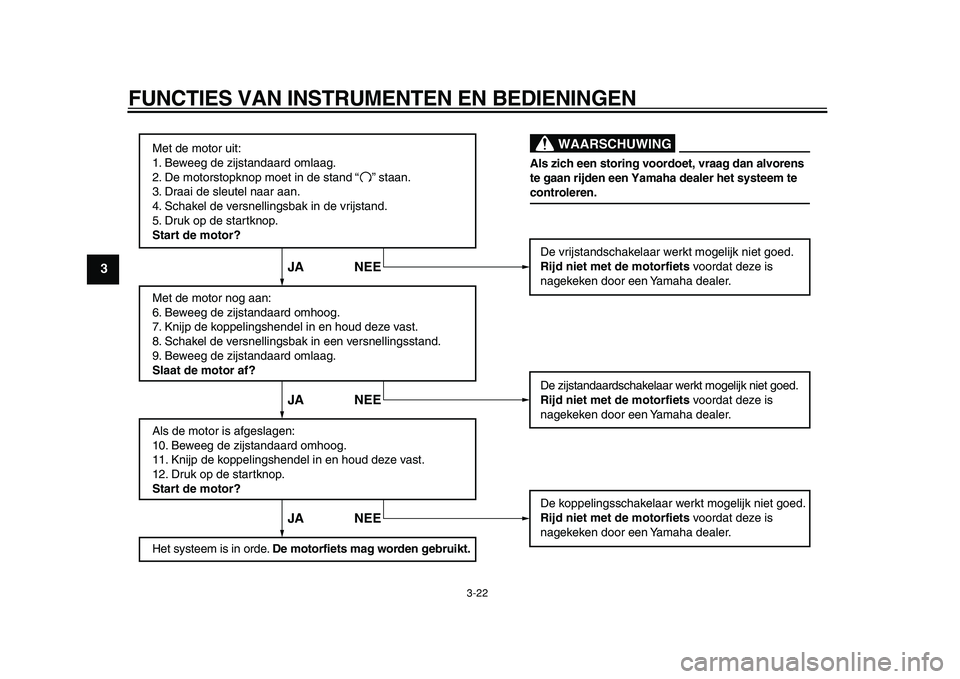

Controleer de werking van het startspersys-
teem regelmatig volgens de onderstaande
procedure.
✼✥✯✣✱ ✥✤



FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-22
1
2
3
4
5
6
7
8
9
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. De motorstopknop moet in de stand staan.
3. Draai de sleutel naar aan.
4. Schakel de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Knijp de koppelingshendel in en houd deze vast.
8. Schakel de versnellingsbak in een versnellingsstand.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Knijp de koppelingshendel in en houd deze vast.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde. De motorfiets mag worden gebruikt.De vrijstandschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De zijstandaardschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
De koppelingsschakelaar werkt mogelijk niet goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
JA NEE JA NEE JA NEE
Als zich een storing voordoet, vraag dan alvorens
te gaan rijden een Yamaha dealer het systeem te
controleren.
WAARSCHUWING
“ ”
✼✥✯✣✱ ✥✥



4-1
2
3
45
6
7
8
9

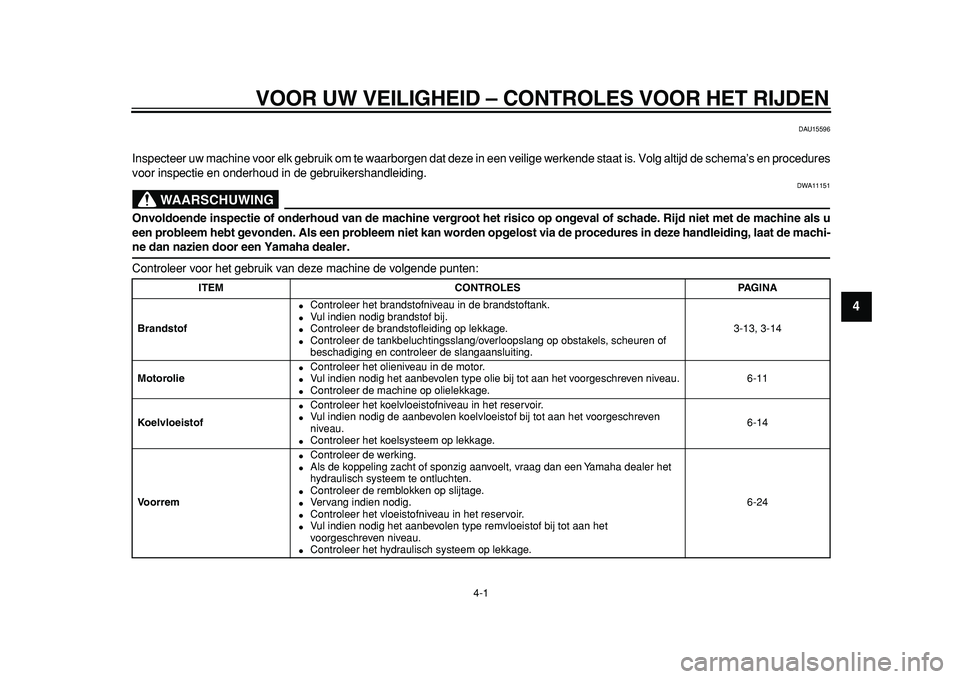

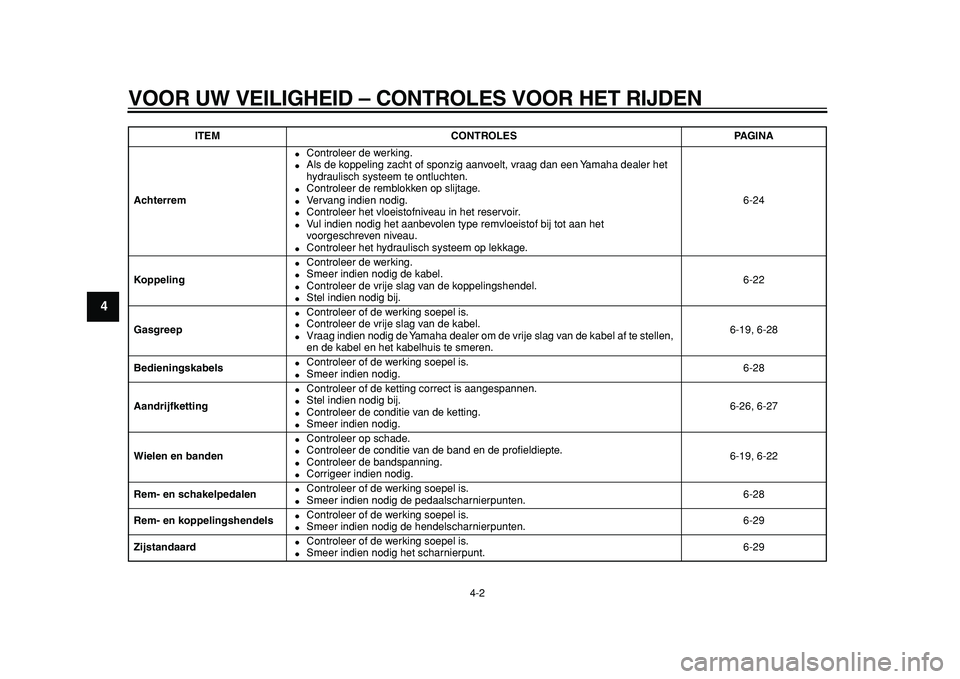

VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
DAU15596
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en procedures
voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING

DWA11151
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval of schade. Rijd niet met de machine als u
een probleem hebt gevonden. Als een probleem niet kan worden opgelost via de procedures in deze handleiding, laat de machi-
ne dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof

Controleer het brandstofniveau in de brandstoftank.

Vul indien nodig brandstof bij.

Controleer de brandstofleiding op lekkage.

Controleer de tankbeluchtingsslang/overloopslang op obstakels, scheuren of
beschadiging en controleer de slangaansluiting.3-13, 3-14
Motorolie

Controleer het olieniveau in de motor.

Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.

Controleer de machine op olielekkage.6-11
Koelvloeistof

Controleer het koelvloeistofniveau in het reservoir.

Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven
niveau.

Controleer het koelsysteem op lekkage.6-14
Voorrem

Controleer de werking.

Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.

Controleer de remblokken op slijtage.

Vervang indien nodig.

Controleer het vloeistofniveau in het reservoir.

Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.

Controleer het hydraulisch systeem op lekkage.6-24
✼✥✯✣✱ ✤



VOOR UW VEILIGHEID – CONTROLES VOOR HET RIJDEN
4-2
1
2
3
4
5
6
7
8
9

Achterrem

Controleer de werking.

Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.

Controleer de remblokken op slijtage.

Vervang indien nodig.

Controleer het vloeistofniveau in het reservoir.

Vul indien nodig het aanbevolen type remvloeistof bij tot aan het
voorgeschreven niveau.

Controleer het hydraulisch systeem op lekkage.6-24
Koppeling

Controleer de werking.

Smeer indien nodig de kabel.

Controleer de vrije slag van de koppelingshendel.

Stel indien nodig bij.6-22
Gasgreep

Controleer of de werking soepel is.

Controleer de vrije slag van de kabel.

Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stellen,
en de kabel en het kabelhuis te smeren.6-19, 6-28
Bedieningskabels

Controleer of de werking soepel is.

Smeer indien nodig.6-28
Aandrijfketting

Controleer of de ketting correct is aangespannen.

Stel indien nodig bij.

Controleer de conditie van de ketting.

Smeer indien nodig.6-26, 6-27
Wielen en banden

Controleer op schade.

Controleer de conditie van de band en de profieldiepte.

Controleer de bandspanning.

Corrigeer indien nodig.6-19, 6-22
Rem- en schakelpedalen

Controleer of de werking soepel is.

Smeer indien nodig de pedaalscharnierpunten.6-28
Rem- en koppelingshendels

Controleer of de werking soepel is.

Smeer indien nodig de hendelscharnierpunten.6-29
Zijstandaard

Controleer of de werking soepel is.

Smeer indien nodig het scharnierpunt.6-29
ITEM CONTROLES PAGINA
✼✥✯✣✱ ✥
