YAMAHA TDM 900 2010 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
2
3
4
5
67
8
9

DAU22731

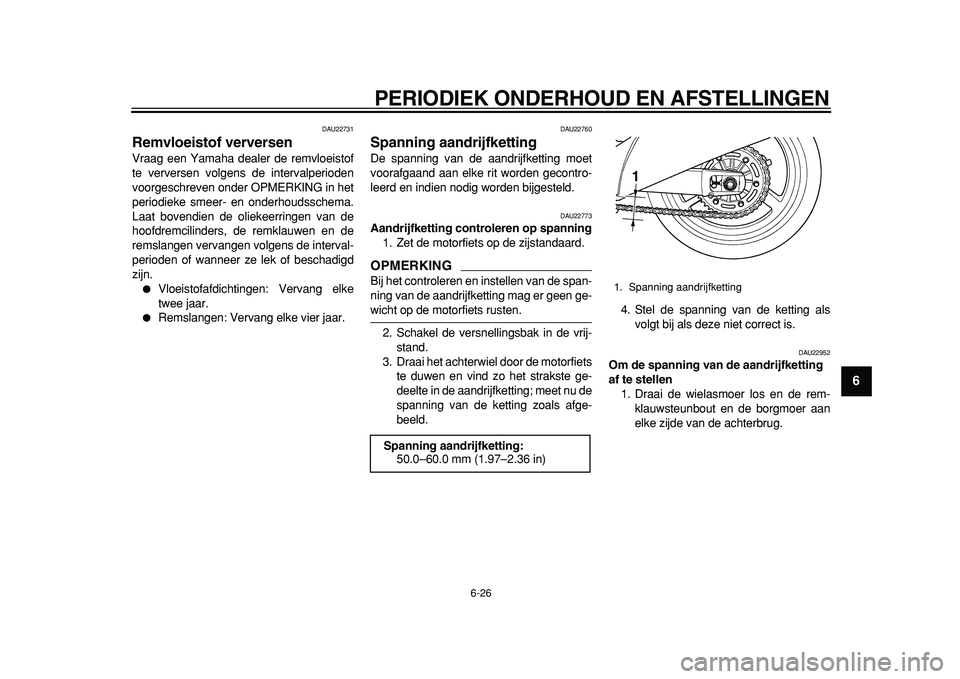

Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting
De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.
OPMERKING

Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU22952
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en de rem-
klauwsteunbout en de borgmoer aan
elke zijde van de achterbrug.
Spanning aandrijfketting:
50.0–60.0 mm (1.97–2.36 in)
1. Spanning aandrijfketting
1
✼✥✯✣✱ ✥✩



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
1
2
3
4
5
6
7
8
9

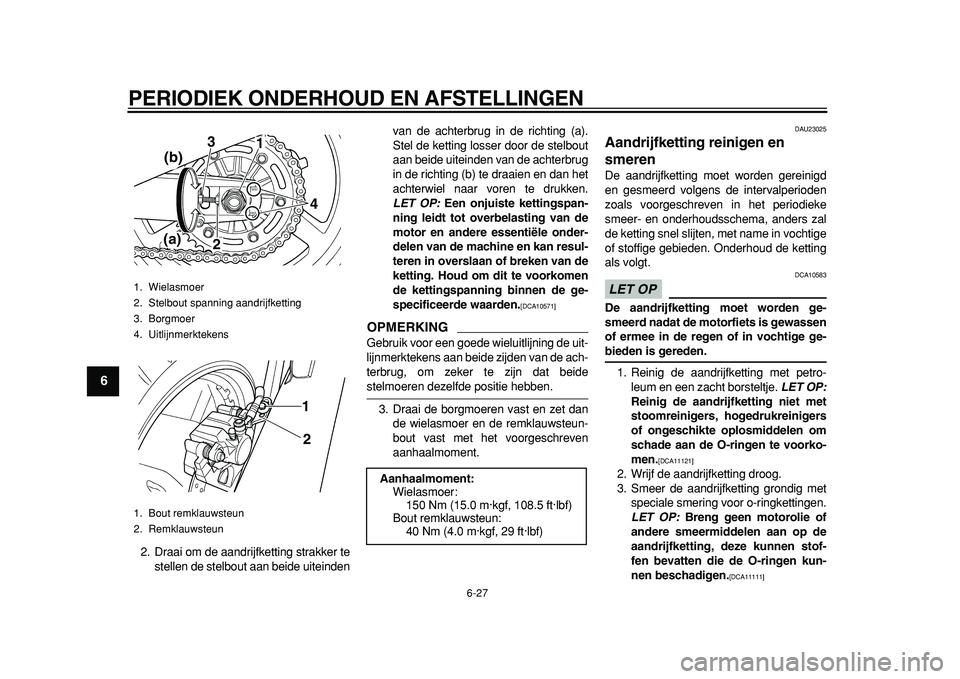

2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteindenvan de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
LET OP:
Een onjuiste kettingspan-
ning leidt tot overbelasting van de
motor en andere essentiëIe onder-
delen van de machine en kan resul-
teren in overslaan of breken van de
ketting. Houd om dit te voorkomen
de kettingspanning binnen de ge-
specificeerde waarden.
[DCA10571]

OPMERKING

Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beide
stelmoeren dezelfde positie hebben.
3. Draai de borgmoeren vast en zet dan
de wielasmoer en de remklauwsteun-
bout vast met het voorgeschreven
aanhaalmoment.
DAU23025
Aandrijfketting reinigen en
smeren
De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
LET OP

DCA10583
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-
bieden is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]

2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP:
Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]

1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
1. Bout remklauwsteun
2. Remklauwsteun
3
4 1
2 (b)
(a)
1
2

Aanhaalmoment:
Wielasmoer:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bout remklauwsteun:
40 Nm (4.0 m·kgf, 29 ft·lbf)
✼✥✯✣✱ ✥✪



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
2
3
4
5
67
8
9

DAU23101

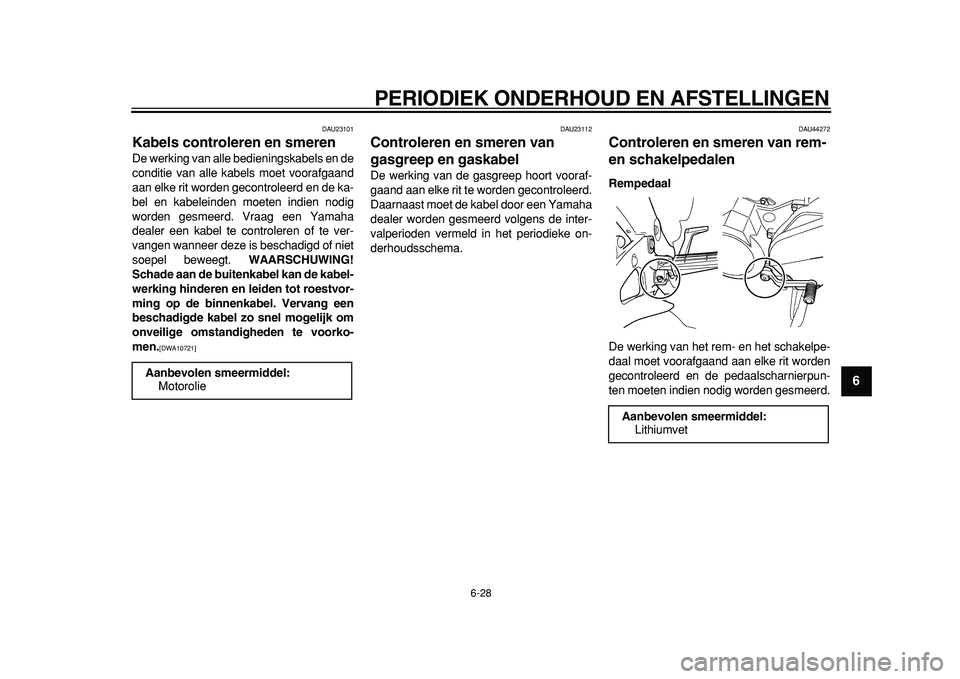

Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]

DAU23112
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
DAU44272
Controleren en smeren van rem-
en schakelpedalen
Rempedaal
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Aanbevolen smeermiddel:
Motorolie
Aanbevolen smeermiddel:
Lithiumvet
✼✥✯✣✱ ✥✫



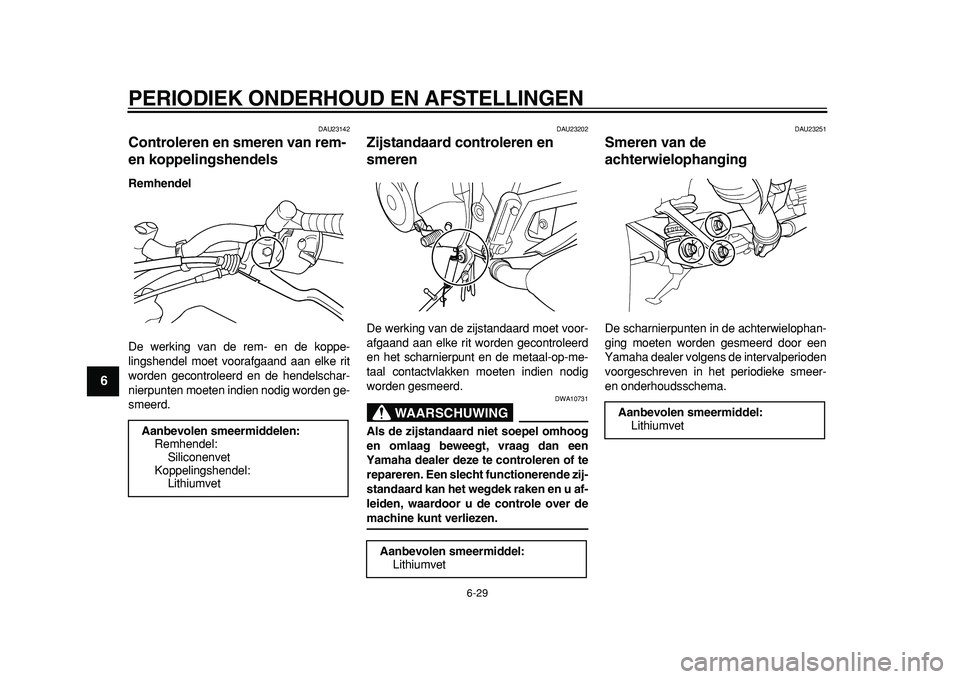

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
1
2
3
4
5
6
7
8
9

DAU23142
Controleren en smeren van rem-
en koppelingshendels
Remhendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd.
DAU23202
Zijstandaard controleren en
smeren
De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING

DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over de
machine kunt verliezen.
DAU23251
Smeren van de
achterwielophanging
De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
✼✥✯✣✱ ✥✬



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
2
3
4
5
67
8
9

DAU23272

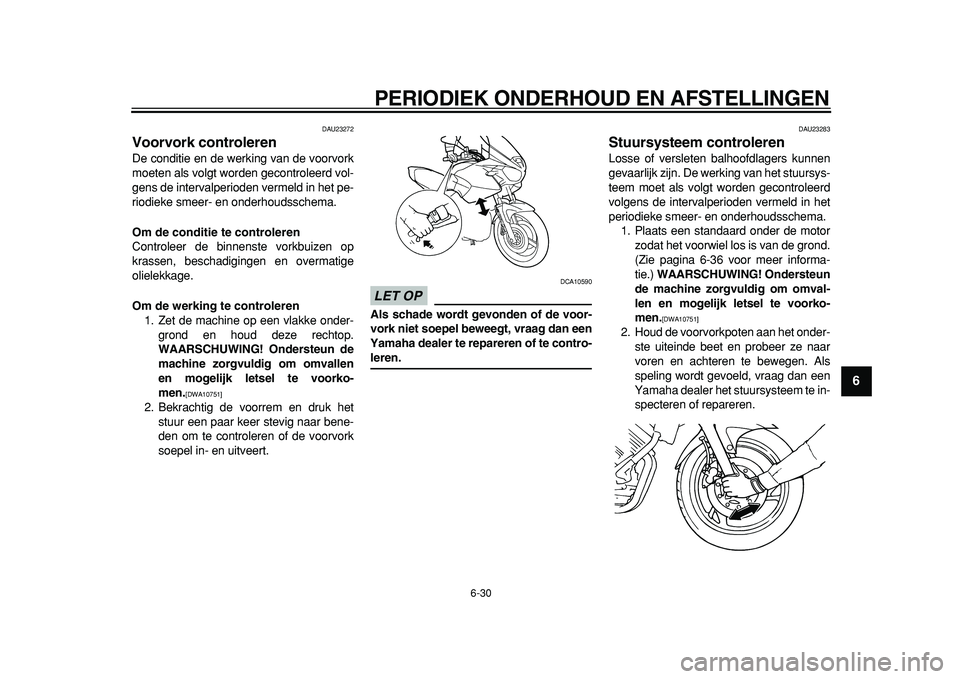

Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.

[DWA10751]

2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-
leren.
DAU23283
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-36 voor meer informa-
tie.)
WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorko-
men.
[DWA10751]

2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
✼✥✯✣✱ ✦✣



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
1
2
3
4
5
6
7
8
9

DAU23291

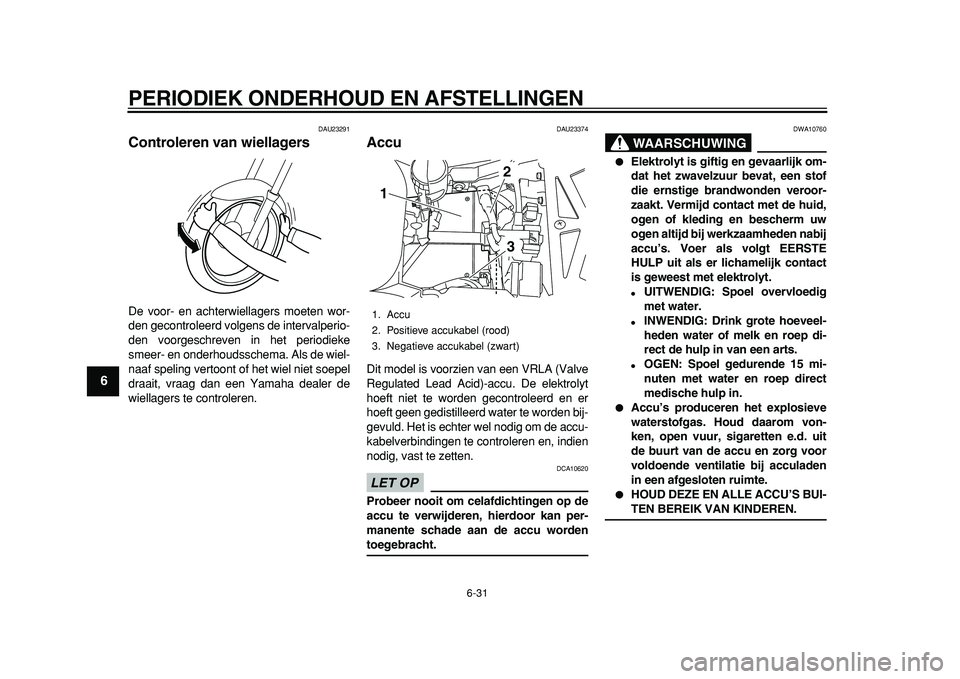

Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23374
Accu
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
LET OP

DCA10620
Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel (zwart)
1
23
✼✥✯✣✱ ✦✤



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
2
3
4
5
67
8
9

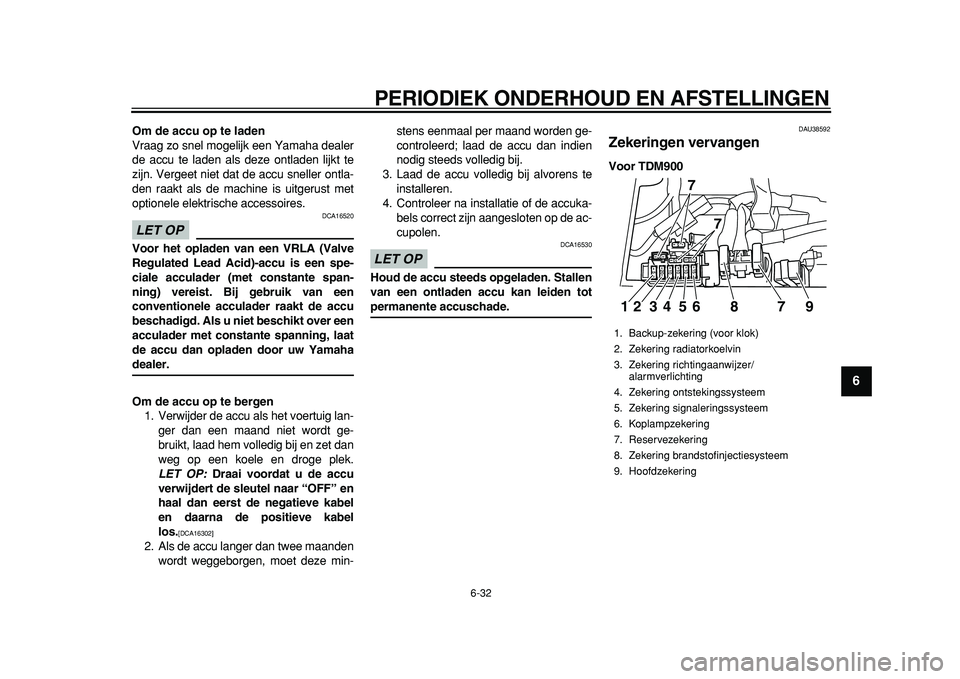

Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
LET OP:
Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel
los.
[DCA16302]

2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP

DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAU38592
Zekeringen vervangen
Voor TDM900
1. Backup-zekering (voor klok)
2. Zekering radiatorkoelvin
3. Zekering richtingaanwijzer/
alarmverlichting
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Koplampzekering
7. Reservezekering
8. Zekering brandstofinjectiesysteem
9. Hoofdzekering
12 34 5 6 7 97
7
8
✼✥✯✣✱ ✦✥



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
1
2
3
4
5
6
7
8
9

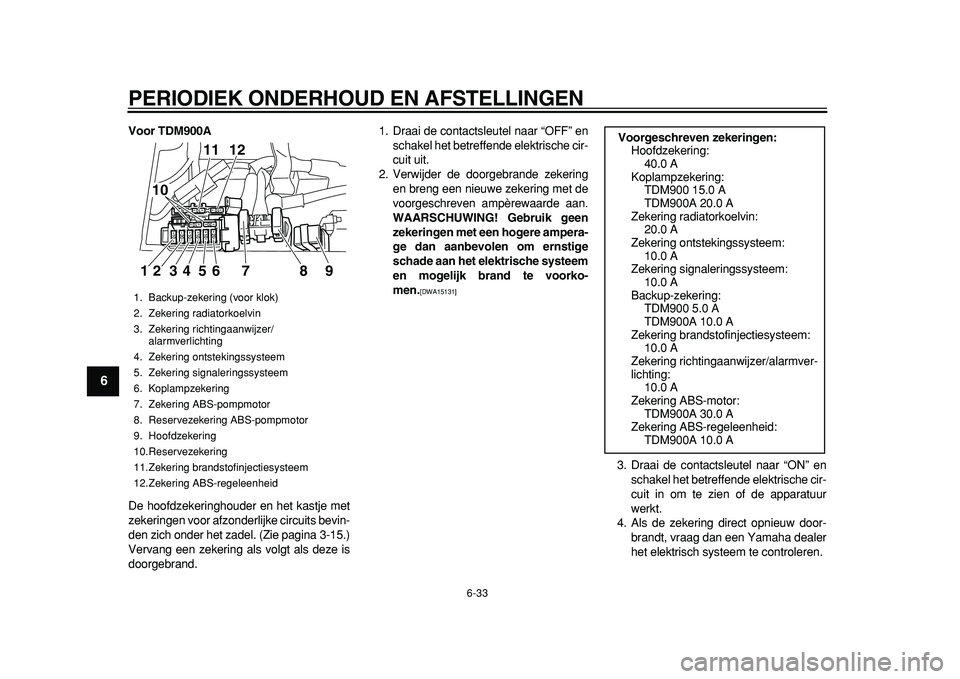

Voor TDM900A
De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich onder het zadel. (Zie pagina 3-15.)
Vervang een zekering als volgt als deze is
doorgebrand.1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15131]

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Backup-zekering (voor klok)
2. Zekering radiatorkoelvin
3. Zekering richtingaanwijzer/
alarmverlichting
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Koplampzekering
7. Zekering ABS-pompmotor
8. Reservezekering ABS-pompmotor
9. Hoofdzekering
10.Reservezekering
11.Zekering brandstofinjectiesysteem
12.Zekering ABS-regeleenheid
12 34 5 6 7 8 911 12
10

Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
TDM900 15.0 A
TDM900A 20.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Backup-zekering:
TDM900 5.0 A
TDM900A 10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering richtingaanwijzer/alarmver-
lichting:
10.0 A
Zekering ABS-motor:
TDM900A 30.0 A
Zekering ABS-regeleenheid:
TDM900A 10.0 A
✼✥✯✣✱ ✦✦



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-34
2
3
4
5
67
8
9

DAU23752

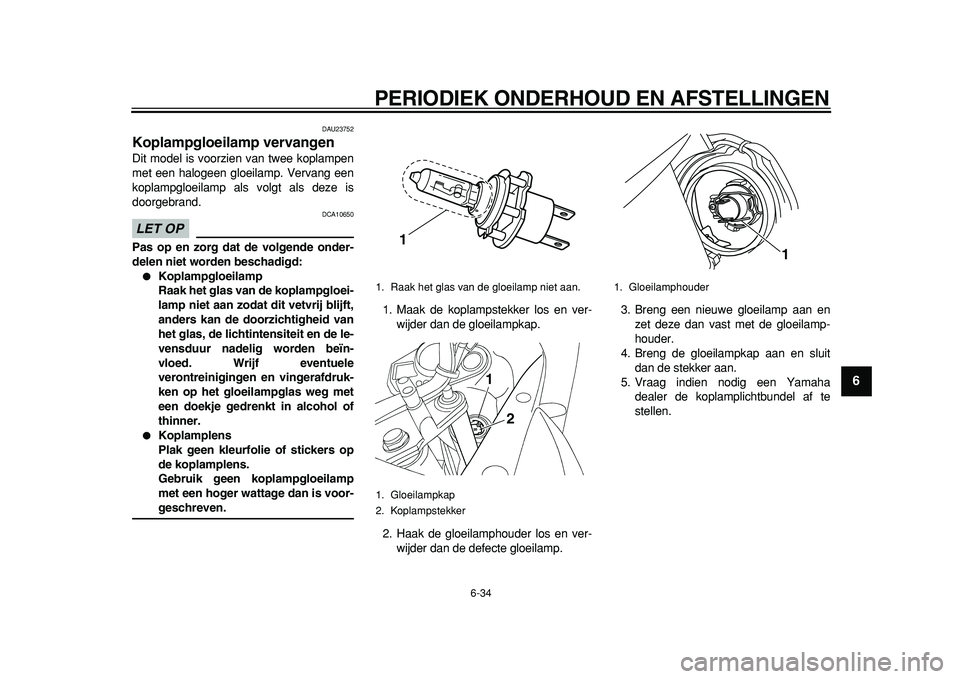

Koplampgloeilamp vervangen
Dit model is voorzien van twee koplampen
met een halogeen gloeilamp. Vervang een
koplampgloeilamp als volgt als deze is
doorgebrand.
LET OP

DCA10650
Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-
geschreven.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.3. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
4. Breng de gloeilampkap aan en sluit
dan de stekker aan.
5. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
2. Koplampstekker
1
1
2
1. Gloeilamphouder
1
✼✥✯✣✱ ✦✧



PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
1
2
3
4
5
6
7
8
9

DAU24082

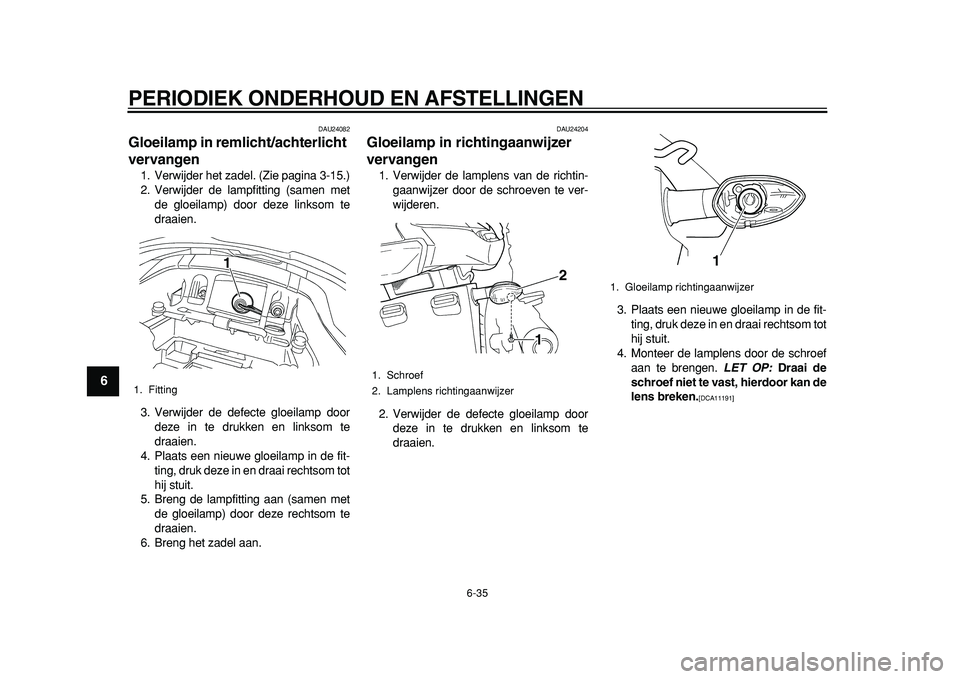

Gloeilamp in remlicht/achterlicht
vervangen
1. Verwijder het zadel. (Zie pagina 3-15.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng het zadel aan.
DAU24204
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.
LET OP:
Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]

1. Fitting
1

1. Schroef
2. Lamplens richtingaanwijzer
12

1. Gloeilamp richtingaanwijzer
1
✼✥✯✣✱ ✦
