Consignes de sécurité
1-4
1
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui-
don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent
également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for-
cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-18 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.
Retirer tous les éléments lâches de la
moto.
UBW3F0F0.book Page 4 Friday, May 24, 2019 3:29 PM

Consignes de sécurité
1-5
1
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
UBW3F0F0.book Page 5 Friday, May 24, 2019 3:29 PM

Description
2-1
2
FAU10411
Vue gauche
1
2
3
4
6
5 10
7
9
8

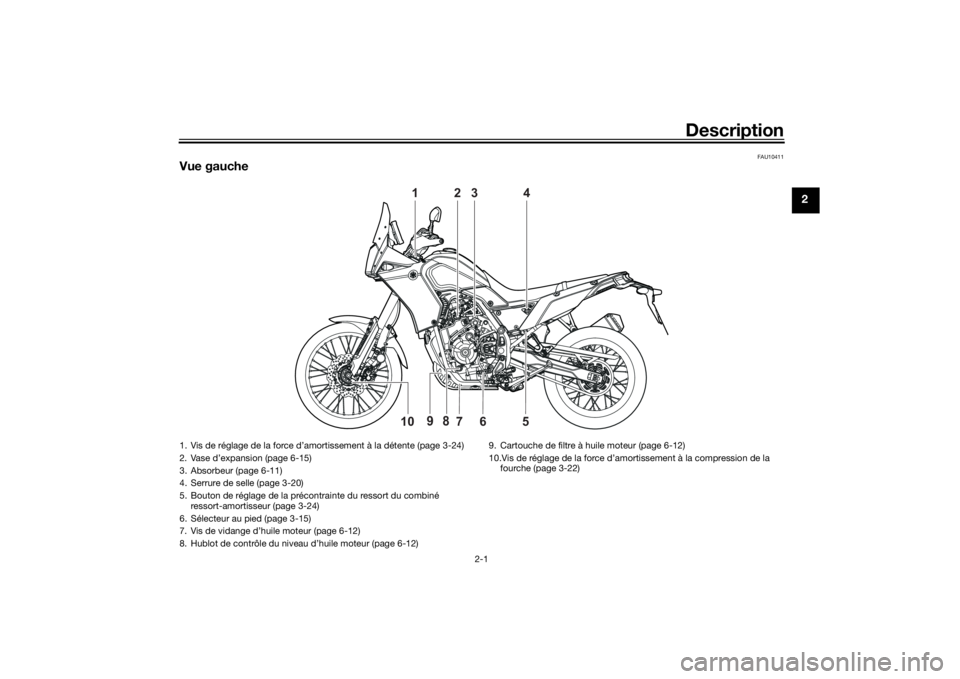

1. Vis de réglage de la force d’amortissement à la détente (page 3-24)
2. Vase d’expansion (page 6-15)
3. Absorbeur (page 6-11)
4. Serrure de selle (page 3-20)
5. Bouton de réglage de la précontrainte du ressort du combiné
ressort-amortisseur (page 3-24)
6. Sélecteur au pied (page 3-15)
7. Vis de vidange d’huile moteur (page 6-12)
8. Hublot de contrôle du niveau d’huile moteur (page 6-12)9. Cartouche de filtre à huile moteur (page 6-12)
10.Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-22)
UBW3F0F0.book Page 1 Friday, May 24, 2019 3:29 PM

Description
2-2
2
FAU10421
Vue droite
1,2
3
4
5

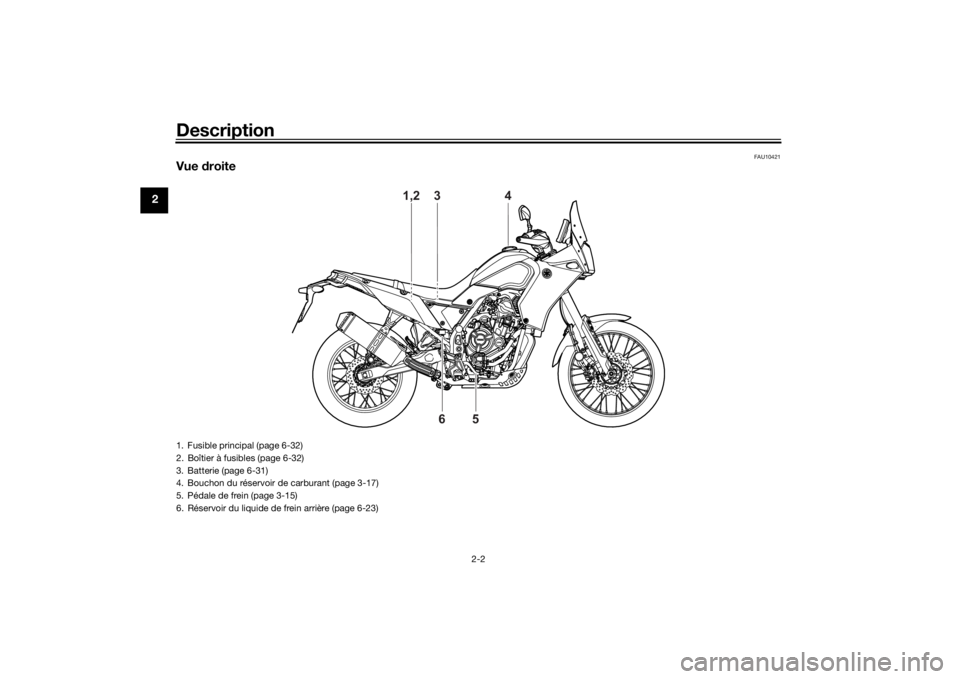

6
1. Fusible principal (page 6-32)
2. Boîtier à fusibles (page 6-32)
3. Batterie (page 6-31)
4. Bouchon du réservoir de carburant (page 3-17)
5. Pédale de frein (page 3-15)
6. Réservoir du liquide de frein arrière (page 6-23)UBW3F0F0.book Page 2 Friday, May 24, 2019 3:29 PM

Description
2-3
2
FAU10431
Commandes et instruments
1
8
9
2
4
3
5
6
7

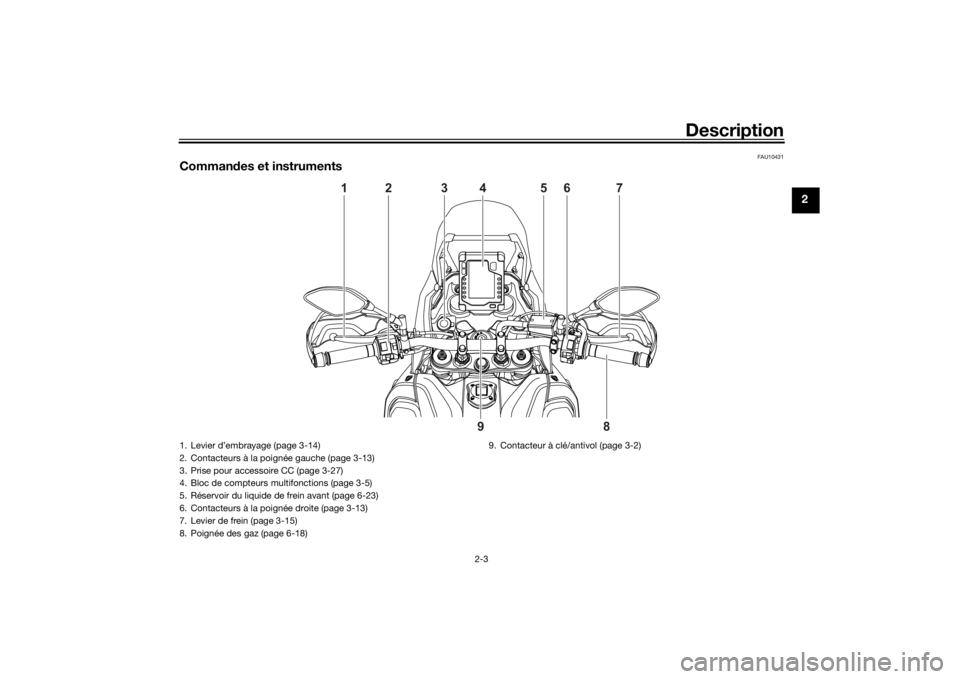

1. Levier d’embrayage (page 3-14)
2. Contacteurs à la poignée gauche (page 3-13)
3. Prise pour accessoire CC (page 3-27)
4. Bloc de compteurs multifonctions (page 3-5)
5. Réservoir du liquide de frein avant (page 6-23)
6. Contacteurs à la poignée droite (page 3-13)
7. Levier de frein (page 3-15)
8. Poignée des gaz (page 6-18)9. Contacteur à clé/antivol (page 3-2)
UBW3F0F0.book Page 3 Friday, May 24, 2019 3:29 PM

Commandes et instruments
3-1
3
FAU1097A
Système immobilisateurCe véhicule est équipé d’un antidémarrage
électronique permettant de réduire les ris-
ques de vol grâce au réenregistrement des
codes dans les clés standard. Le système
est constitué des éléments suivants :
une clé d’enregistrement de code
deux clés de contact
un transpondeur (dans chaque clé)
un dispositif immobilisateur (sur le vé-
hicule)
un boîtier de commande électronique
(sur le véhicule)
un témoin système (page 3-4)À propos des clés
La clé de réenregistrement de code sert de
clé principale. Elle est utilisée pour enregis-
trer les codes dans chaque clé standard.
Ranger la clé d’enregistrement de code
dans un endroit sûr. Utiliser une clé stan-
dard pour l’utilisation quotidienne.
Lorsqu’une clé doit être remplacée ou
réenregistrée, amener le véhicule et la clé
principale ainsi que toute clé standard res-
tante chez un concessionnaire Yamaha
pour les faire réenregistrer.
N.B.Éloigner de la clé d’enregistrement de
code, les clés de contact du véhicule
ainsi que toute clé d’autres systèmes
immobilisateurs.
Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de code est perdue, on
peut toujours utiliser les clés de contact
existantes pour démarrer le véhicule.Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été perdues ou endommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler donc les clés
avec précaution.
Ne pas les immerger dans l’eau.
Ne pas exposer à de fortes tempé-
ratures.
Ne pas placer près d’aimants.
Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
Manipuler avec précaution.
Ne pas meuler ou modifier.
Ne pas démonter.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

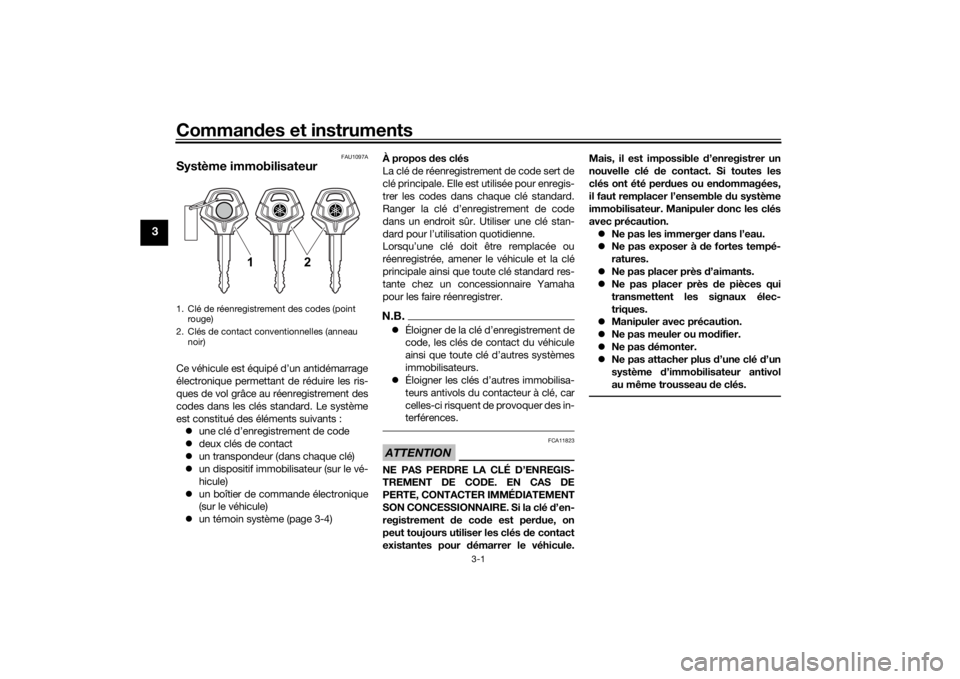

1. Clé de réenregistrement des codes (point
rouge)
2. Clés de contact conventionnelles (anneau
noir)
12
UBW3F0F0.book Page 1 Friday, May 24, 2019 3:29 PM

Commandes et instruments
3-2
3
FAU10462
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU85050
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B.Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
Le phare s’allume automatiquement
dès la mise en marche du moteur.Le phare reste allumé jusqu’à ce que
la clé soit tournée vers “OFF”, même
si le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
P
ON
OFF
LOCK

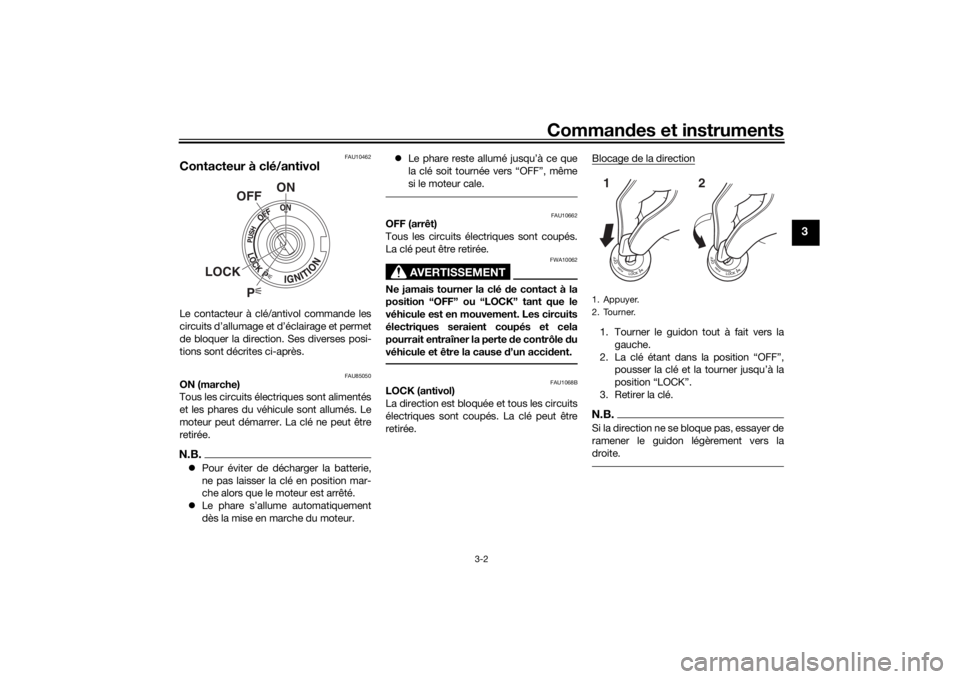

1. Appuyer.
2. Tourner.12
UBW3F0F0.book Page 2 Friday, May 24, 2019 3:29 PM

Commandes et instruments
3-3
3
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU4939H
Témoins et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59963
Témoin d’alerte de la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.N.B.Lorsque le véhicule est démarré, le témoin


marre. Sinon, faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA21211
Si le témoin d’alerte s’allume lorsque le
moteur tourne, arrêter le moteur et véri-
fier le niveau d’huile. Si le niveau d’huile
est bas, ajouter suffisamment d’huile
moteur du type recommandé. Si le té-
moin d’alerte reste allumé après l’ajout
1. Appuyer.
2. Tourner.12

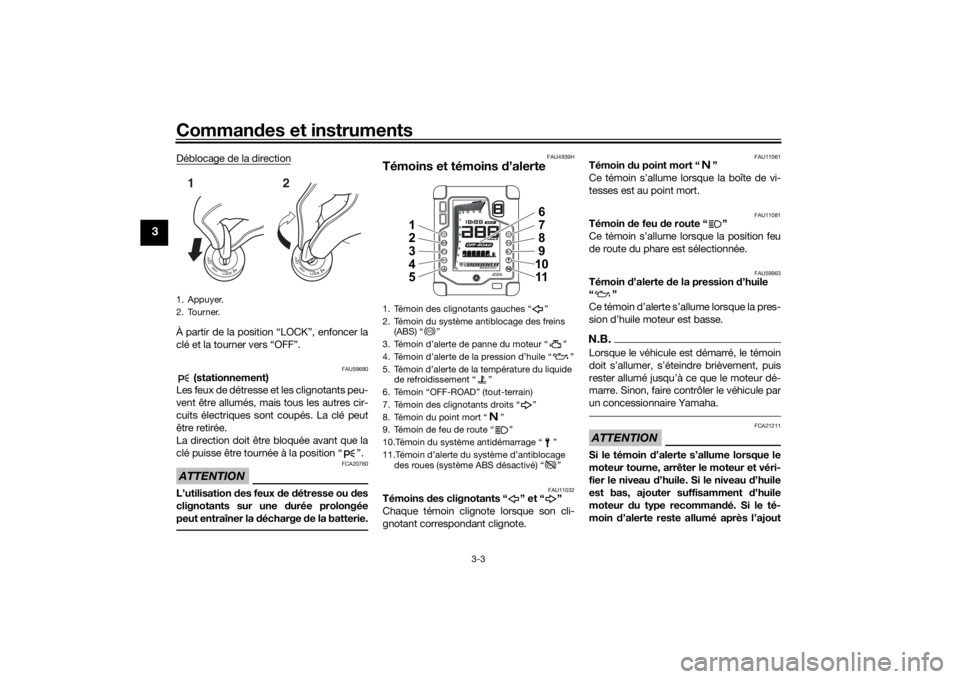

1. Témoin des clignotants gauches Ž
2. Témoin du système antiblocage des freins
(ABS) Ž
3. Ž
4. Ž
5.
de refroidissement Ž
6.
7. Témoin des clignotants droits Ž
8. Témoin du point mort Ž
9. Témoin de feu de route Ž
10.Témoin du système antidémarrage Ž

des roues (système ABS désactivé) Ž
1
2
3
4
57
8
9
10
11
6
ABS
ABS
UBW3F0F0.book Page 3 Friday, May 24, 2019 3:29 PM

Commandes et instruments
3-4
3
d’huile, arrêter le moteur et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
FAU11449
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir. (Voir page 6-39.)
Pour les véhicules équipés d’un ou plu-
sieurs ventilateurs, ces derniers se mettent
en marche et se coupent automatiquement
en fonction de la température du liquide de
refroidissement.N.B.Lors de la mise en marche du véhicule, le



le véhicule par un concessionnaire
Yamaha. ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
FAU73172
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.N.B.Lors de la mise en marche du véhicule, le



hicule par un concessionnaire Yamaha.
FAU69895
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues).
AVERTISSEMENT
FWA16043
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint
10 km/h (6 mi/h) ou si le témoin d’alerte
s’allume pendant la conduite : Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence.
Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAUM4080
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume lorsque le sys-
tème d’antiblocage des roues a été désac-
tivé manuellement, le témoin “OFF-ROAD”
(tout-terrain) s’allume en même temps.
AVERTISSEMENT
FWAM1050
La conduite sur routes revêtues doit tou-
jours se faire avec le système ABS ac-
tivé. La conduite sur la voie publique
avec le système ABS désactivé peut être
illégale et entraîner l’annulation de votre
assurance. Désactiver le système ABS
uniquement lors d’une conduite sur des
surfaces non revêtues.
FAUM3622
Témoin du système antidémarrage “ ”
Le témoin clignote en continu après que le
moteur a été coupé et après 30 secondes,
signalant ainsi l’armement du système anti-
ABS
ABS
UBW3F0F0.book Page 4 Friday, May 24, 2019 3:29 PM

Commandes et instruments
3-5
3
démarrage. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.N.B.Lors de la mise en marche du véhicule, le


ler le véhicule par un concessionnaire
Yamaha.Diagnostic de pannes
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin clignote
selon une séquence. Si le témoin du sys-
tème antidémarrage clignote selon la sé-
quence suivante, 5 fois lentement puis 2
fois rapidement, cela peut être dû à des in-
terférences du transpondeur. Dans ce cas,
procéder comme suit.
1. Vérifier qu’aucune autre clé de sys-
tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec une ou plusieurs clés conven-
tionnelles, confier le véhicule ainsi que
toutes les clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAUM4172
Bloc de compteurs multifonc-

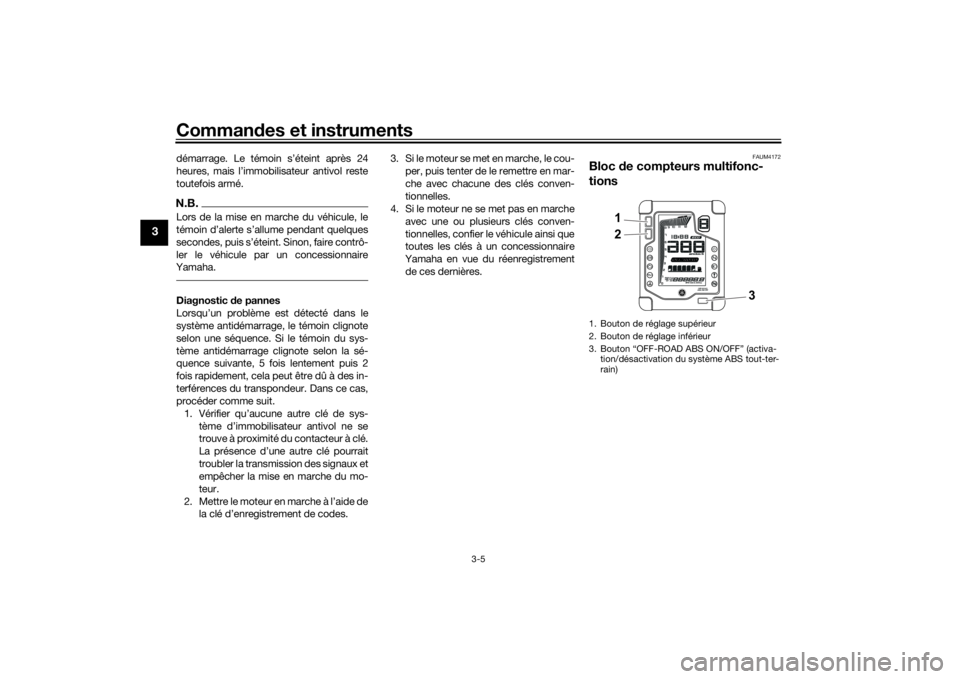

tions1. Bouton de réglage supérieur
2. Bouton de réglage inférieur
3. Bouton “OFF-ROAD ABS ON/OFF” (activa-
tion/désactivation du système ABS tout-ter-
rain)
1
2
3
UBW3F0F0.book Page 5 Friday, May 24, 2019 3:29 PM
