Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UBEHPAP0.book Page 4 Tuesday, January 12, 2021 1:51 PM

Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-18 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel. 
Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UBEHPAP0.book Page 5 Tuesday, January 12, 2021 1:51 PM

Descrição
2-1
2
PAU10411

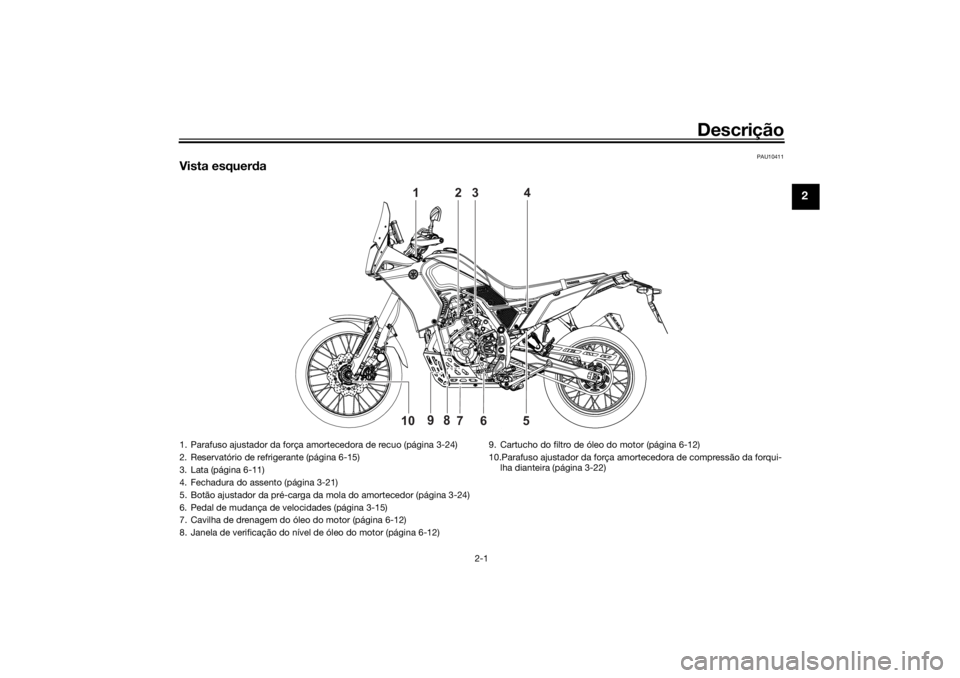

Vista esquerda
1
2
3
4
6
5
10
7
9
8
1. Parafuso ajustador da força amortecedora de recuo (página 3-24)
2. Reservatório de refrigerante (página 6-15)
3. Lata (página 6-11)
4. Fechadura do assento (página 3-21)
5. Botão ajustador da pré-carga da mola do amortecedor (página 3-24)
6. Pedal de mudança de velocidades (página 3-15)
7. Cavilha de drenagem do óleo do motor (página 6-12)
8. Janela de verificação do nível de óleo do motor (página 6-12) 9. Cartucho do filtro de óleo do motor (página 6-12)
10.Parafuso ajustador da força amortecedora de compressão da forqui-
lha dianteira (página 3-22)
UBEHPAP0.book Page 1 Tuesday, January 12, 2021 1:51 PM

Descrição
2-2
2
PAU10421

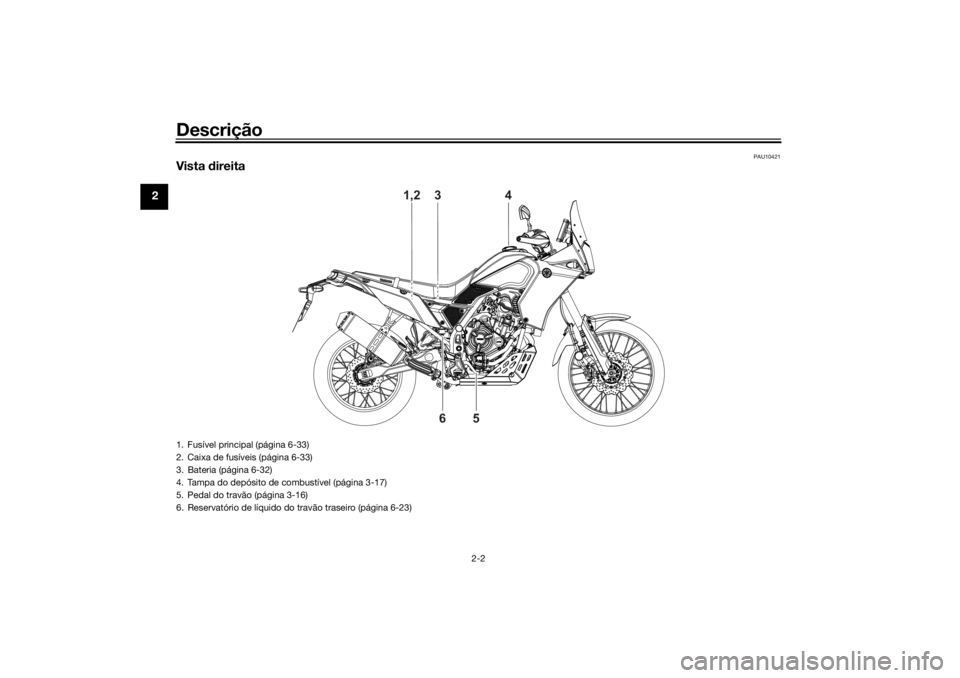

Vista direita
1,2
3
4
5
6
1. Fusível principal (página 6-33)
2. Caixa de fusíveis (página 6-33)
3. Bateria (página 6-32)
4. Tampa do depósito de combustível (página 3-17)
5. Pedal do travão (página 3-16)
6. Reservatório de líquido do travão traseiro (página 6-23)UBEHPAP0.book Page 2 Tuesday, January 12, 2021 1:51 PM

Descrição
2-3
2
PAU10431

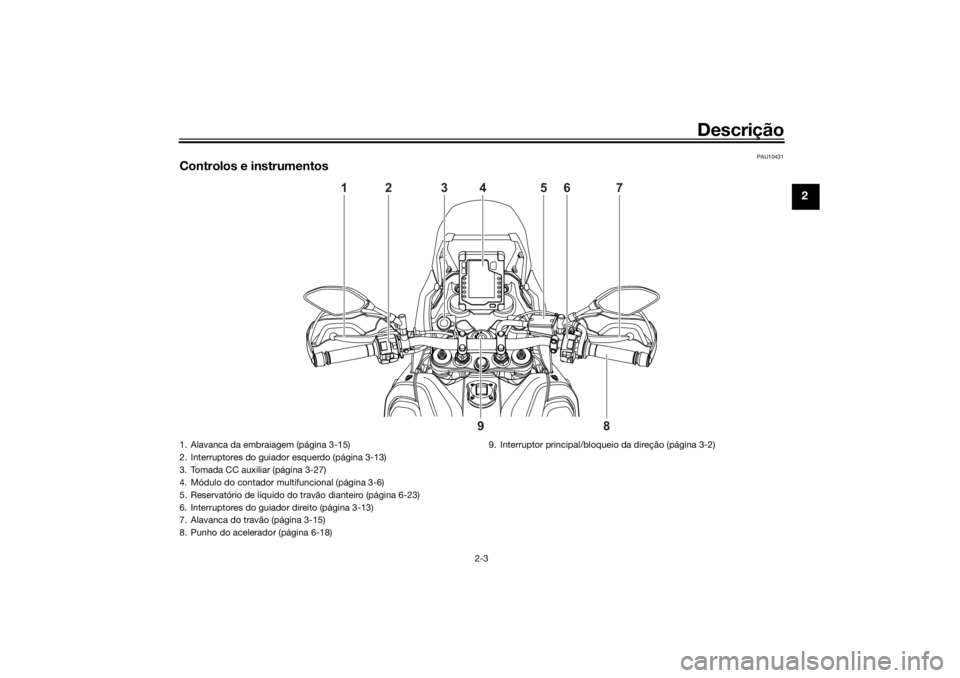

Controlos e instrumentos
1
8
9
2
4
3
5
6
7
1. Alavanca da embraiagem (página 3-15)
2. Interruptores do guiador esquerdo (página 3-13)
3. Tomada CC auxiliar (página 3-27)
4. Módulo do contador multifuncional (página 3-6)
5. Reservatório de líquido do travão dianteiro (página 6-23)
6. Interruptores do guiador direito (página 3-13)
7. Alavanca do travão (página 3-15)
8. Punho do acelerador (página 6-18)9. Interruptor principal/bloqueio da direção (página 3-2)
UBEHPAP0.book Page 3 Tuesday, January 12, 2021 1:51 PM

Funções dos controlos e instrumentos
3-1
3
PAU1097B
Sistema imobiliza dorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 3-5) Sobre as chaves
A chave de reconfiguração do código é uti-
lizada para registar códigos em cada uma
das chaves de série. Guarde a chave de re-
configuração do código num local seguro.
Use uma chave normal para as operações
diárias.
Quando for necessária uma substituição
ou reconfiguração de chaves, leve o veícu-
lo, a chave de reconfiguração do código e
quaisquer chaves normais que ainda exis-
tam a um concessionário Yamaha, para se-
rem reconfiguradas.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do cód igo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pa drão. Se tod as as chaves
tiverem si do per did as ou danificad as,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves d e-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto d e objetos que
emitam sinais elétricos.
 Não tratar d e forma descui dad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.

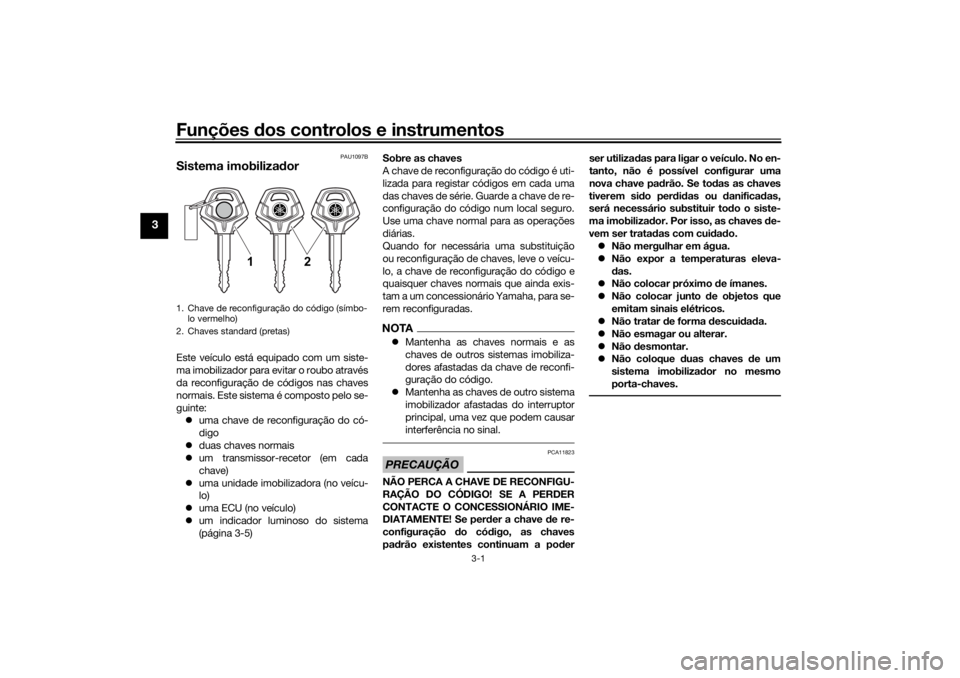

1. Chave de reconfiguração do código (símbo- lo vermelho)
2. Chaves standard (pretas)
12
UBEHPAP0.book Page 1 Tuesday, January 12, 2021 1:51 PM

Funções dos controlos e instrumentos
3-2
3
PAU10474

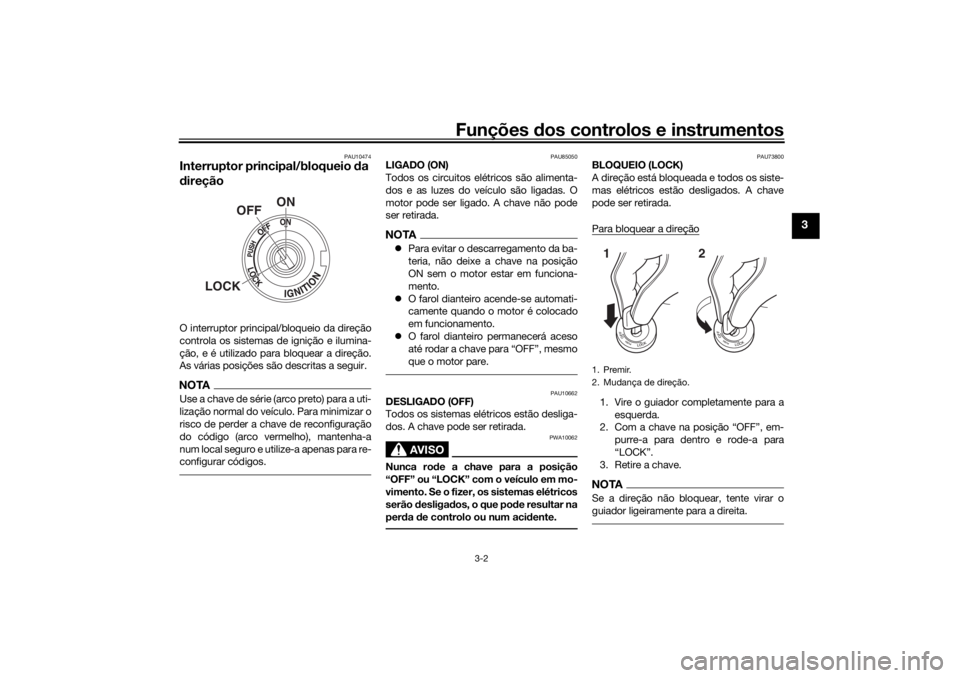

Interruptor principal/bloqueio da
d ireçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU85050
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTA Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.
 O farol dianteiro acende-se automati-
camente quando o motor é colocado
em funcionamento.
 O farol dianteiro permanecerá aceso
até rodar a chave para “OFF”, mesmo
que o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU73800
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.

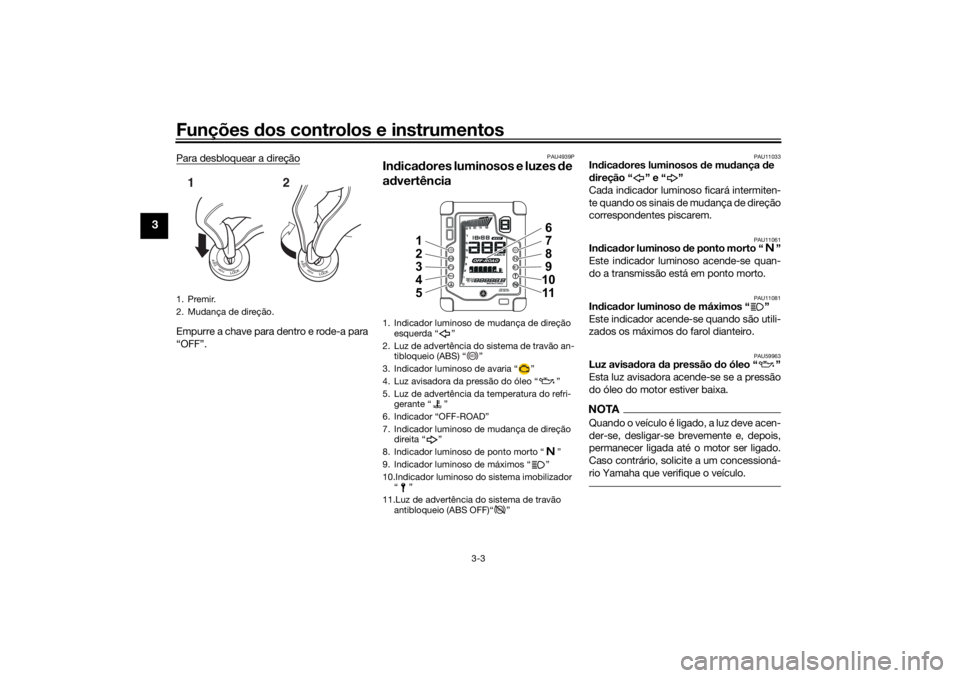

Para bloquear a direção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UBEHPAP0.book Page 2 Tuesday, January 12, 2021 1:51 PM

Funções dos controlos e instrumentos
3-3
3
Para desbloquear a direçãoEmpurre a chave para dentro e rode-a para
“OFF”.
PAU4939P
In dica dores luminosos e luzes d e
a d vertência
PAU11033
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes piscarem.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU59963
Luz avisa dora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.NOTAQuando o veículo é ligado, a luz deve acen-
der-se, desligar-se brevemente e, depois,
permanecer ligada até o motor ser ligado.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.
1. Premir.
2. Mudança de direção.12
1. Indicador luminoso de mudança de direção esquerda “ ”
2. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ”
3. Indicador luminoso de avaria “ ”
4. Luz avisadora da pressão do óleo “ ”
5. Luz de advertência da temperatura do refri- gerante “ ”
6. Indicador “OFF-ROAD”
7. Indicador luminoso de mudança de direção direita “ ”
8. Indicador luminoso de ponto morto “ ”
9. Indicador luminoso de máximos “ ”
10.Indicador luminoso do sistema imobilizador “”
11.Luz de advertência do sistema de travão antibloqueio (ABS OFF)“ ”
1
2
3
4
5 7
8
9
10 11
6
ABS
ABS
UBEHPAP0.book Page 3 Tuesday, January 12, 2021 1:51 PM

Funções dos controlos e instrumentos
3-4
3
PRECAUÇÃO
PCA21211
Se a luz de a dvertência se acen der
quan do o motor estiver a funcionar, des-
ligue o motor e verifique o nível de óleo.
Se o nível de óleo for baixo, a dicione
óleo suficiente do tipo recomen dad o. Se
a luz de ad vertência permanecer acesa
d epois de ad icionar óleo, pare o motor e
solicite a um concessionário Yamaha
que verifique o veículo.
PAU11449
Luz de ad vertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se quando
o motor sobreaqueceu. Se isto ocorrer, de-
verá desligar imediatamente o motor e dei-
xá-lo arrefecer. (Consulte a página 6-39.)
Para veículos com ventoinha(s) do radia-
dor, a ativação ou desativação automática
desta(s) efetua-se em função da tempera-
tura do líquido refrigerante.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apaga-
se. Se a luz não se acender ou permanecer
acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
PAU88331
In dica dor luminoso d e avaria (MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
locid ad e do motor, a fim de evitar d anos
no sistema de escape.NOTAO motor é rigorosamente monitorizado
pelo sistema de diagnóstico de bordo para
este poder detetar qualquer deterioração ou avaria do sistema de controlo de emis-
sões. Por conseguinte, o MIL pode acen-
der-se ou começar a piscar devido a
modificações do veículo, falta de manuten-
ção ou uso excessivo/indevido do motoci-
clo. Para evitar esta situação, observe as
seguintes precauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Mantenha a corrente de transmissão
em bom estado.
 Mantenha a pressão correta nos
pneus.
 Mantenha uma altura adequada do
pedal do travão, para impedir que o
travão traseiro seja arrastado.
UBEHPAP0.book Page 4 Tuesday, January 12, 2021 1:51 PM

Funções dos controlos e instrumentos
3-5
3
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, pre-
mir sistematicamente o pedal de em-
braiagem só até metade, etc.
PAU69895
Luz de a dvertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente.
AVISO
PWA16043
Se a luz de ad vertência do ABS não se
d esligar depois de o veículo atingir os 10
km/h (6 mi/h) ou se a luz de ad vertência
se acen der durante a con dução:
 Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência.
 Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
PAUM4080
Luz de ad vertência do ABS “ ”
Esta luz de advertência acende-se quando
o Sistema de Travão Antibloqueio é manu-
almente desativado; o indicador “OFF-RO-
AD” acende-se em simultâneo.
AVISO
PWAM1050
Con duza sempre em estra das pavimen-
ta das com o ABS liga do. Con duzir em
estra das públicas com o ABS desativa-
d o pod e ser ilegal ou até anular o seu se-
guro. Desligue o ABS apenas se
con duzir em superfícies não pavimenta-
d as.
PAUM3622
In dica dor luminoso do sistema imobili-
za dor “ ”
Depois de o veículo ser desligado e de te-
rem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistem a imobilizador conti-
nua ativado.
NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e apaga-se.
Caso contrário, solicite a um concessioná-
rio Yamaha que verifique o veículo.Deteção e resolução de problemas
Se for detetado um problema no sistema
imobilizador, o indicado r irá piscar num pa-
drão. Se o indicador luminoso do sistema
imobilizador piscar nesse padrão, lenta-
mente 5 vezes e, depois, rapidamente 2 ve-
zes, tal poderá dever-se a uma
interferência do transmissor-recetor. Se
isto acontecer, tente o seguinte. 1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
ABS
ABS
UBEHPAP0.book Page 5 Tuesday, January 12, 2021 1:51 PM
