YAMAHA TENERE 700 RALLY EDITION 2021 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2021, Model line: TENERE 700 RALLY EDITION, Model: YAMAHA TENERE 700 RALLY EDITION 2021Pages: 104, PDF Size: 6.33 MB
Page 41 of 104
Funções dos controlos e instrumentos
3-26
3
NOTA Ao rodar o ajustador da força amorte-
cedora na direção (a), a posição de 0
estalidos e a posição de 1 estalido po-
dem ser idênticas.
Ao rodar o ajustador da força amorte-
cedora na direção (b), este pode dar
estalidos para além das especifica-
ções indicadas; contudo, esses ajus-
tes são ineficazes e podem danificar a
suspensão.
AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressurizad o. Antes de manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amorteced or pode explod ir
d evi do a pressão excessiva d o gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortece dor danifi-
cad o ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU84680

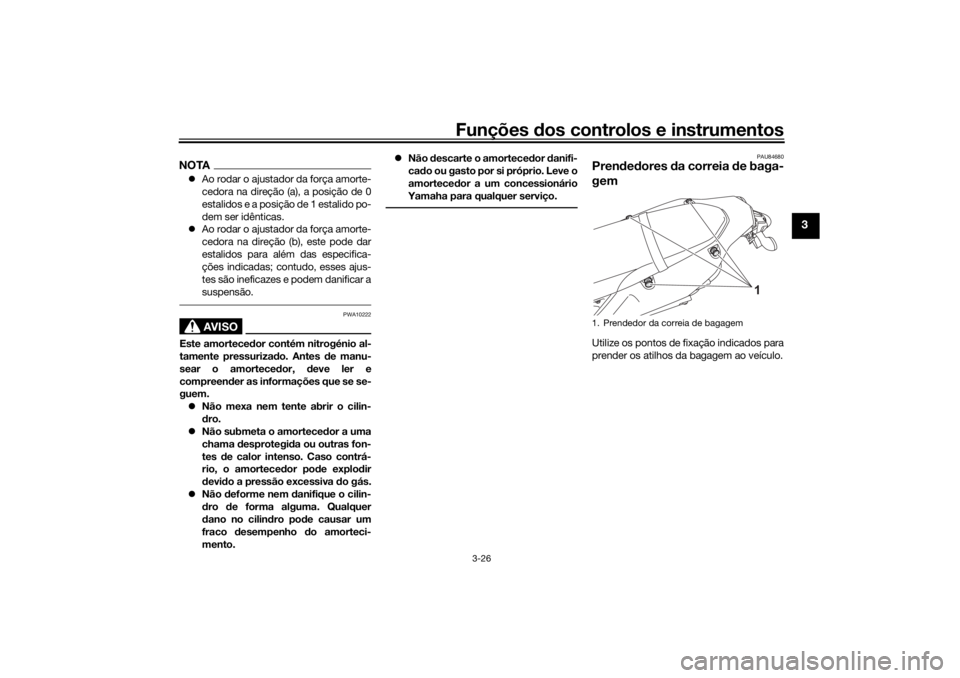

Pren ded ores da correia de baga-
gemUtilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.1. Prendedor da correia de bagagem
1
UBEHPAP0.book Page 26 Tuesday, January 12, 2021 1:51 PM
Page 42 of 104
Funções dos controlos e instrumentos
3-27
3
PAUM4130

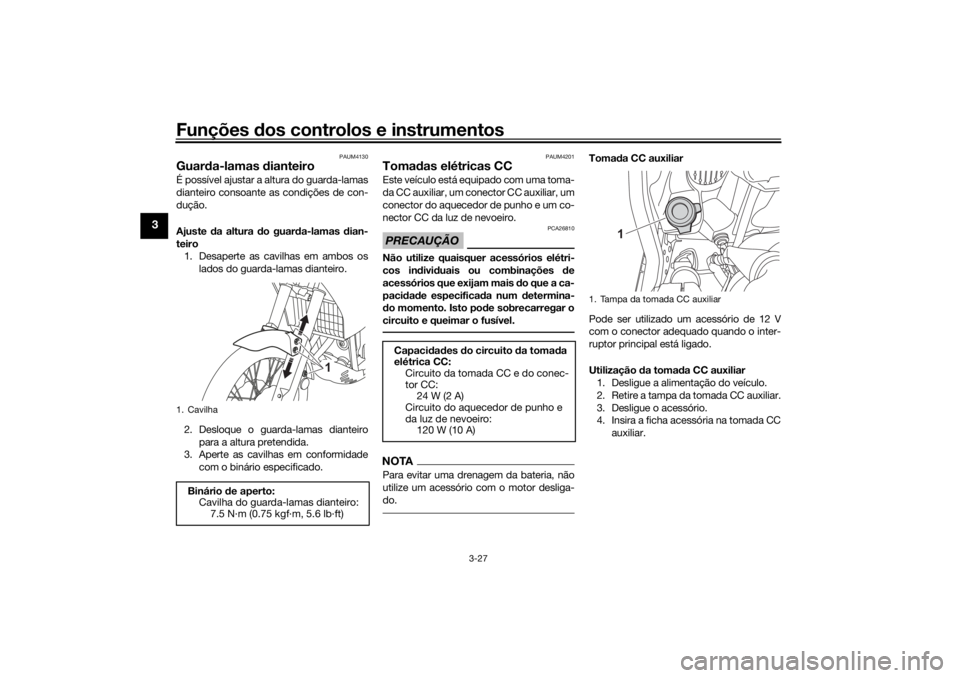

Guar da-lamas dianteiro É possível ajustar a altura do guarda-lamas
dianteiro consoante as condições de con-
dução.
Ajuste da altura d o guarda-lamas dian-
teiro 1. Desaperte as cavilhas em ambos os
lados do guarda-lamas dianteiro.
2. Desloque o guarda-lamas dianteiro para a altura pretendida.
3. Aperte as cavilhas em conformidade
com o binário especificado.
PAUM4201
Toma das elétricas CCEste veículo está equipado com uma toma-
da CC auxiliar, um conector CC auxiliar, um
conector do aquecedor de punho e um co-
nector CC da luz de nevoeiro.PRECAUÇÃO
PCA26810
Não utilize quaisquer acessórios elétri-
cos in divid uais ou combinações de
acessórios que exijam mais d o que a ca-
paci dad e especifica da num d etermina-
d o momento. Isto po de sobrecarregar o
circuito e queimar o fusível.NOTAPara evitar uma drenagem da bateria, não
utilize um acessório com o motor desliga-
do.
Toma da CC auxiliar
Pode ser utilizado um acessório de 12 V
com o conector adequado quando o inter-
ruptor principal está ligado.
Utilização da toma da CC auxiliar
1. Desligue a alimentação do veículo.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
4. Insira a ficha acessória na tomada CC
auxiliar.
1. CavilhaBinário de aperto:
Cavilha do guarda-lamas dianteiro:
7.5 N·m (0.75 kgf·m, 5.6 lb·ft)
1
Capaci dad es do circuito d a tomada
elétrica CC: Circuito da tomada CC e do conec-
tor CC:24 W (2 A)
Circuito do aquecedor de punho e
da luz de nevoeiro: 120 W (10 A)
1. Tampa da tomada CC auxiliar
1
UBEHPAP0.book Page 27 Tuesday, January 12, 2021 1:51 PM
Page 43 of 104
Funções dos controlos e instrumentos
3-28
3

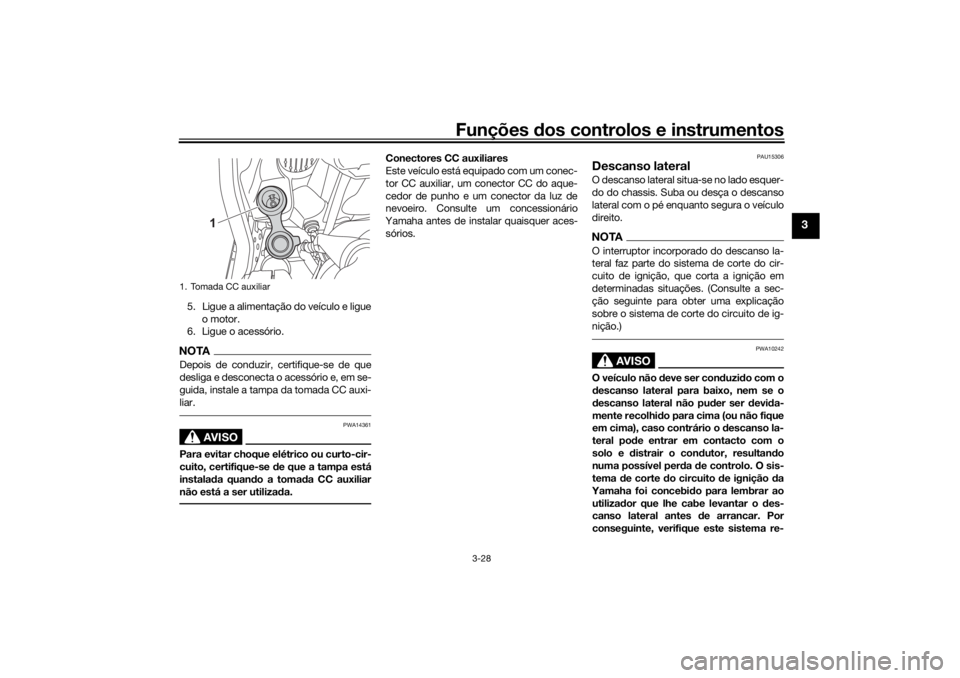

5. Ligue a alimentação do veículo e ligue
o motor.
6. Ligue o acessório.NOTADepois de conduzir, certifique-se de que
desliga e desconecta o acessório e, em se-
guida, instale a tampa da tomada CC auxi-
liar.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se d e que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
Conectores CC auxiliares
Este veículo está equipado com um conec-
tor CC auxiliar, um conector CC do aque-
cedor de punho e um conector da luz de
nevoeiro. Consulte um concessionário
Yamaha antes de instalar quaisquer aces-
sórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
1. Tomada CC auxiliar
1
UBEHPAP0.book Page 28 Tuesday, January 12, 2021 1:51 PM
Page 44 of 104
Funções dos controlos e instrumentos
3-29
3
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44895
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-13.
UBEHPAP0.book Page 29 Tuesday, January 12, 2021 1:51 PM
Page 45 of 104
Funções dos controlos e instrumentos
3-30
3

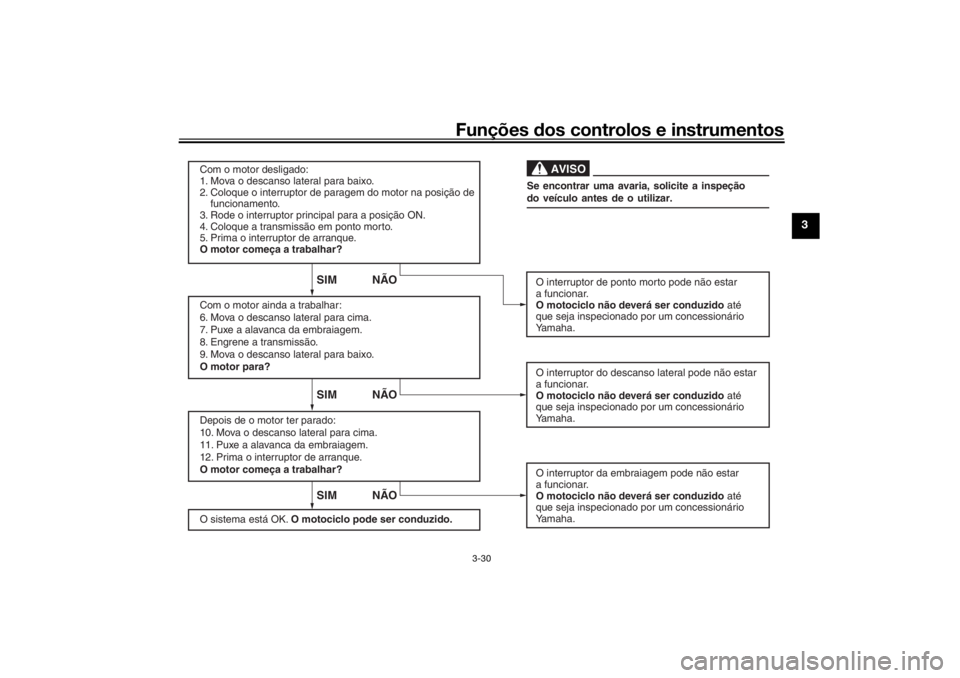

SIM NÃOSIM NÃO
SIM NÃO
AVISO
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do motor na posição de yfuncionamento.
3. Rode o interruptor principal para a posição ON.
4. Coloque a transmissão em ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor de ponto morto pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
O interruptor do descanso lateral pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O interruptor da embraiagem pode não estar
a funcionar.
O motociclo não deverá ser conduzido até
que seja inspecionado por um concessionário
Yamaha.
O sistema está OK. O motociclo pode ser conduzido. Se encontrar uma avaria, solicite a inspeção
do veículo antes de o utilizar.
UBEHPAP0.book Page 30 Tuesday, January 12, 2021 1:51 PM
Page 46 of 104
Para sua segurança – verificações prévias à utilização
4-1
4
PAU1559B
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspeciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração/des-
carga do depósito de combustível e verifique a ligação do tubo. 3-18, 3-20
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-12
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-15
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-23, 6-23
UBEHPAP0.book Page 1 Tuesday, January 12, 2021 1:51 PM
Page 47 of 104
Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-23, 6-23
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
6-21
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-18, 6-28
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-27
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-25, 6-27
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-18, 6-21
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-28
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-29
ITEM VERIFICAÇÕES PÁGINA
UBEHPAP0.book Page 2 Tuesday, January 12, 2021 1:51 PM
Page 48 of 104
Para sua segurança – verificações prévias à utilização
4-3
4
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô. 6-29
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, sinais e
interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do d escanso late-
ral • Verifique o funcionamento do sistem
a de corte do circuito de ignição.
• Se o sistema não estiver a funcionar corretamente, solicite a um concessionário Yamaha que verifique o veículo. 3-28
ITEM VERIFICAÇÕES PÁGINA
UBEHPAP0.book Page 3 Tuesday, January 12, 2021 1:51 PM
Page 49 of 104
Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo do veículo, o
que po de causar um aci dente ou feri-
mentos.
PAU16842
Ro dagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5000 rpm. PRECAUÇÃO: Após ter
percorri do 1000 km (600 mi), o óleo d o
motor deverá ser mu dad o e o cartucho
ou elemento d o filtro de óleo substituí-
d o.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 6000 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10311
Não permita que a veloci dad e do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o perío do de ro dagem
d o motor, solicite ime diatamente a
um concessionário Yamaha que ve-
rifique o veículo.
UBEHPAP0.book Page 1 Tuesday, January 12, 2021 1:51 PM
Page 50 of 104
Utilização e questões importantes relativas à condução
5-2
5
PAU86621
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando:
a transmissão está em ponto morto,
ou
a transmissão está engrenada, o des-
canso lateral está para cima e a ala-
vanca da embraiagem está a ser
premida.
Colocar o motor em funcionamento1. Rode o interruptor principal para a po- sição ON e coloque o interruptor de
paragem do motor na posição de fun-
cionamento.
2. Confirme que o indicador e as luzes de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 3-3.)NOTANão coloque o motor em funciona-
mento se a luz de advertência de pro-
blema no motor permanecer acesa.
A luz avisadora da pressão do óleo
deve acender-se e permanecer acesa
até que o motor seja ligado.
A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).
PRECAUÇÃO
PCA24110
Se uma luz de a dvertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Mude a transmissão para ponto mor- to.
4. Coloque o motor em funcionamento, premindo o interruptor de arranque.
5. Solte o interruptor de arranque quan-
do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU88780
NOTAEste modelo está equipado com: um sensor de ângulo de inclinação.
Este sensor para o motor no caso de
capotagem do veículo. Nesta situa-
ção, o indicador luminoso de avaria irá
acender-se, embora não se trate de
uma avaria. Desligue e volte a ligar a
alimentação do veículo para apagar o
indicador luminoso. Se não o fizer, o
motor não ligará, apesar de este dar
sinal quando é premido o interruptor
de arranque.
um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Se o motor deixar
de funcionar, basta premir o interrup-
tor de arranque para o voltar a ligar.
UBEHPAP0.book Page 2 Tuesday, January 12, 2021 1:51 PM
