3-1
PAU00029

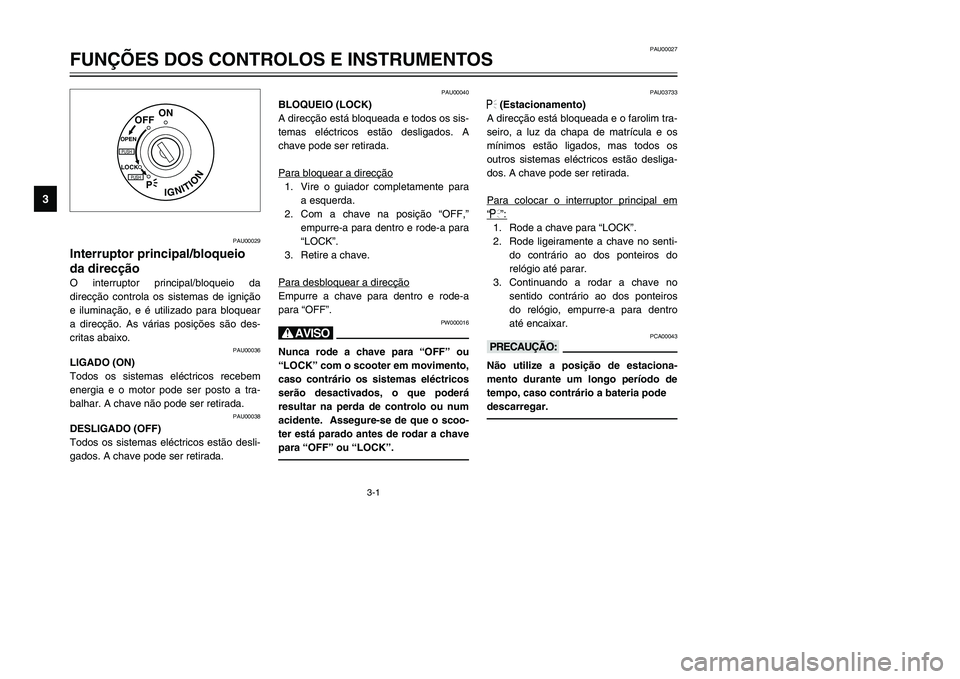

Interruptor principal/bloqueio
da direcção
Interruptor principal/bloqueio da direcção
O interruptor principal/bloqueio da
direcção controla os sistemas de ignição
e iluminação, e é utilizado para bloquear
a direcção. As várias posições são des-
critas abaixo.
PAU00036
LIGADO (ON)
Todos os sistemas eléctricos recebem
energia e o motor pode ser posto a tra-
balhar. A chave não pode ser retirada.
PAU00038
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
PAU00040
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A
chave pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para
a esquerda.
2. Com a chave na posição “OFF,”
empurre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
Para desbloquear a direcçãoEmpurre a chave para dentro e rode-a
para “OFF”.
PW000016
HNunca rode a chave para “OFF” ou
“LOCK” com o scooter em movimento,
caso contrário os sistemas eléctricos
serão desactivados, o que poderá
resultar na perda de controlo ou num
acidente. Assegure-se de que o scoo-
ter está parado antes de rodar a chave
para “OFF” ou “LOCK”.
PAU03733
.
(Estacionamento)
A direcção está bloqueada e o farolim tra-
seiro, a luz da chapa de matrícula e os
mínimos estão ligados, mas todos os
outros sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
Para colocar o interruptor principal em
“.”:
1. Rode a chave para “LOCK”.
2. Rode ligeiramente a chave no senti-
do contrário ao dos ponteiros do
relógio até parar.
3. Continuando a rodar a chave no
sentido contrário ao dos ponteiros
do relógio, empurre-a para dentro
até encaixar.
PCA00043
kKNão utilize a posição de estaciona-
mento durante um longo período de
tempo, caso contrário a bateria pode
descarregar.
PAU00027
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
5GJ-9-P1 1/19/02 3:06 PM Page 16

3-11
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3

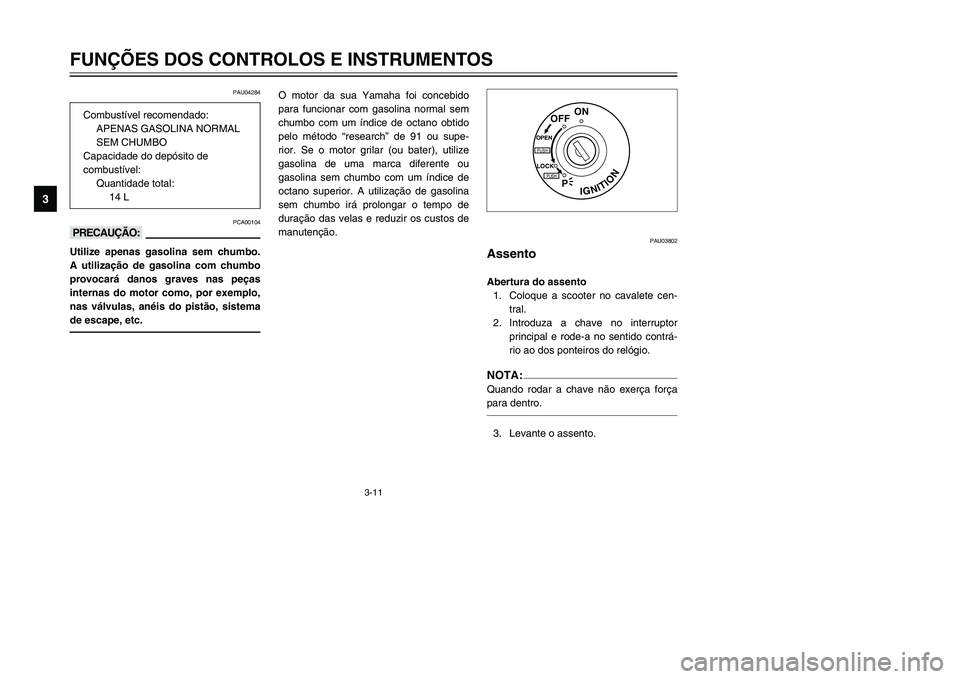

PAU04284
PCA00104
kKUtilize apenas gasolina sem chumbo.
A utilização de gasolina com chumbo
provocará danos graves nas peças
internas do motor como, por exemplo,
nas válvulas, anéis do pistão, sistema
de escape, etc.
O motor da sua Yamaha foi concebido
para funcionar com gasolina normal sem
chumbo com um índice de octano obtido
pelo método “research” de 91 ou supe-
rior. Se o motor grilar (ou bater), utilize
gasolina de uma marca diferente ou
gasolina sem chumbo com um índice de
octano superior. A utilização de gasolina
sem chumbo irá prolongar o tempo de
duração das velas e reduzir os custos de
manutenção.
PAU03802
Assento
Assento
Abertura do assento
1. Coloque a scooter no cavalete cen-
tral.
2. Introduza a chave no interruptor
principal e rode-a no sentido contrá-
rio ao dos ponteiros do relógio.NOTA:Quando rodar a chave não exerça força
para dentro.3. Levante o assento.
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
Combustível recomendado:
APENAS GASOLINA NORMAL
SEM CHUMBO
Capacidade do depósito de
combustível:
Quantidade total:
14 L
