YAMAHA TMAX 2003 Manuale de Empleo (in Spanish)

5GJ-28199-S2 9/12/02 1:33 PM Page 10

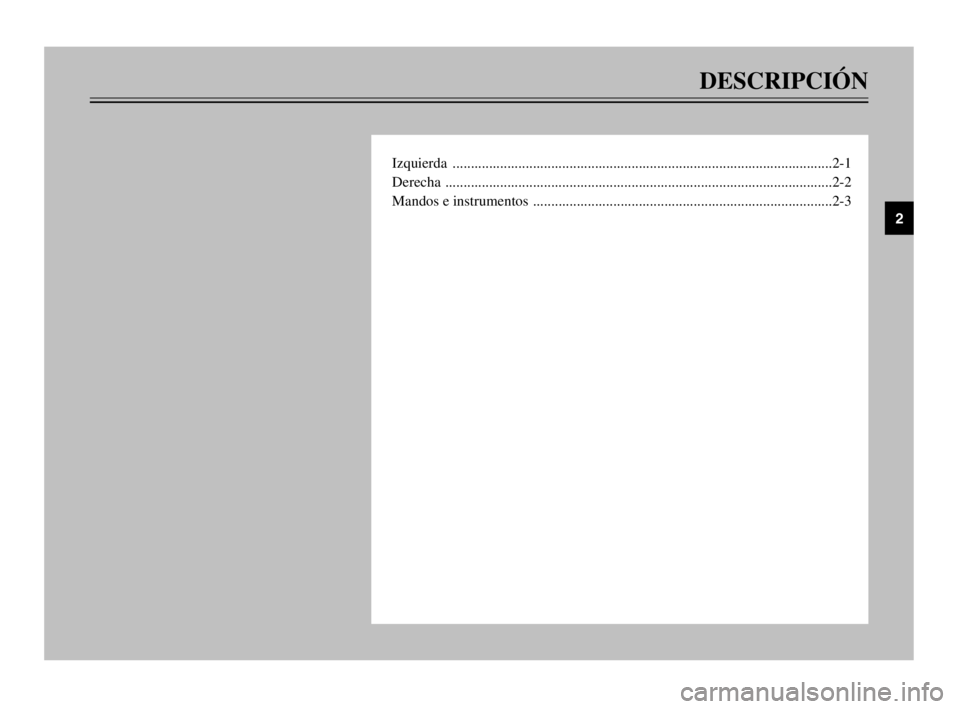

DESCRIPCIÓN
Izquierda ........................................................................................................2-1
Derecha ..........................................................................................................2-2
Mandos e instrumentos ..................................................................................2-3
2
5GJ-28199-S2 9/12/02 1:33 PM Page 11

2-1
SAU00026
DESCRIPCIÓNUbicación de las piezas
2
1. Tapón del depósito de gasolina (página 3-9)
2. Compartimiento bajo el asiento (página 3-14)
3. Portacascos (página 3-13)
4. Asa de agarre (página 5-2)
5. Tapón de llenado de aceite de cadena
de transmisión (página 6-15)
6. Tapón de llenado del aceite de motor (página 6-13)7. Filtro de aire de correa trapezoidal (izquierdo)
8. Tornillo de drenaje del aceite de
motor (página 6-13)
9. Mirilla del nivel de aceite (página 6-12)
10. Cartucho del filtro de aceite (página 6-13)
1234
9876510
Izquierda
5GJ-28199-S2 9/12/02 1:33 PM Page 12

2-2
DESCRIPCIÓN
2
11. Batería (Fusibles) (página 6-32, 6-34)
12. Juego de herramientas del propietario (página 6-1)
13. Compartimiento delantero (página 3-14)
14. Parabrisas
15. Filtro de aire (página 6-19)16. Radiador
17.
Mirilla del nivel de líquido refrigerante(página 6-17)
18. Filtro de aire de correa trapezoidal (derecho)
19. Caballete central (página 6-29)
20. Estriberas del pasajero
1112131415
1817161920
Derecha
5GJ-28199-S2 9/12/02 1:33 PM Page 13

2-3
DESCRIPCIÓN
2
1. Maneta del freno trasero (página 3-9)
2. Interruptores izquierdos del manillar (página 3-6)
3. Reloj (página 3-5)
4. Engranajes del velocímetro (página 3-4)
5. Medidor de la temperatura del líquido
refrigerante (página 3-5)6. Medidor de gasolina (página 3-4)
7.
Interruptores del lado derecho del manillar(página 3-7)
8. Maneta del freno delantero (página 3-9)
9. Puño del acelerador (página 6-22, 6-29)
10. Interruptor principal/bloqueo de
dirección (página 3-1)
43256781
10
9
Mandos e instrumentos
5GJ-28199-S2 9/12/02 1:33 PM Page 14

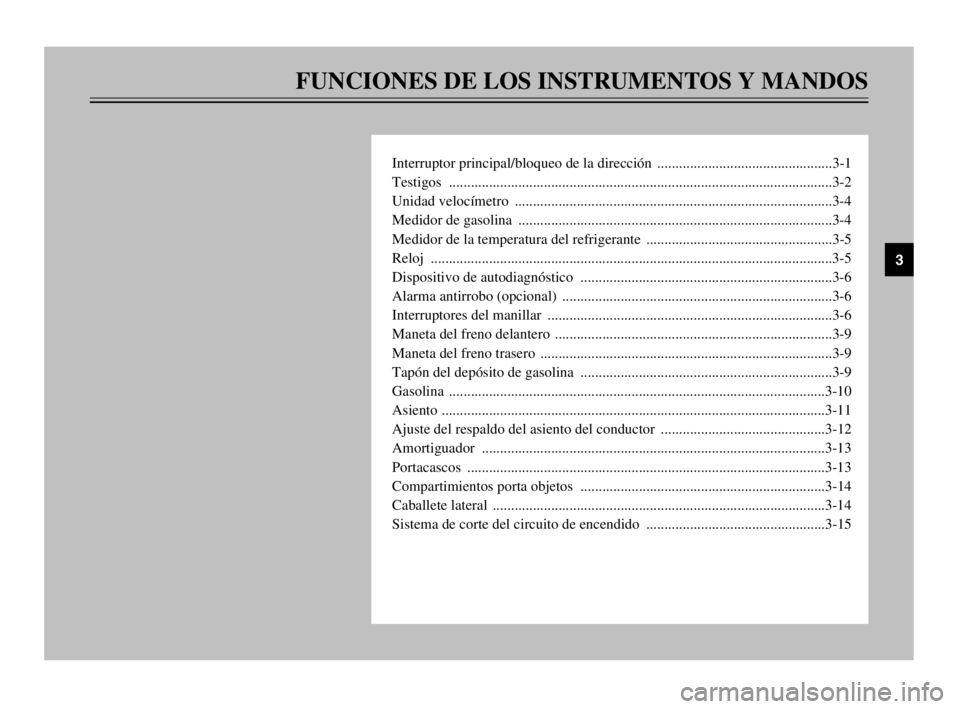

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
Interruptor principal/bloqueo de la dirección ................................................3-1
Testigos .........................................................................................................3-2
Unidad velocímetro .......................................................................................3-4
Medidor de gasolina ......................................................................................3-4
Medidor de la temperatura del refrigerante ...................................................3-5
Reloj ..............................................................................................................3-5
Dispositivo de autodiagnóstico .....................................................................3-6
Alarma antirrobo (opcional) ..........................................................................3-6
Interruptores del manillar ..............................................................................3-6
Maneta del freno delantero ............................................................................3-9
Maneta del freno trasero ................................................................................3-9
Tapón del depósito de gasolina .....................................................................3-9
Gasolina .......................................................................................................3-10
Asiento .........................................................................................................3-11
Ajuste del respaldo del asiento del conductor .............................................3-12
Amortiguador ..............................................................................................3-13
Portacascos ..................................................................................................3-13
Compartimientos porta objetos ...................................................................3-14
Caballete lateral ...........................................................................................3-14
Sistema de corte del circuito de encendido .................................................3-15
3
5GJ-28199-S2 9/12/02 1:33 PM Page 15

3-1
SAU00029
Interruptor principal/bloqueo
de la dirección
Interruptor principal/bloqueo de la dirección
El interruptor principal/bloqueo de la
dirección controla los sistemas de
encendido y luces y se utiliza para blo-
quear la dirección. A continuación se
describen las diferentes posiciones.
SAU04580
ON (abierto)
Todos los circuitos eléctricos reciben
energía; la luz de los instrumentos, el
piloto trasero, la luz de la matrícula y la
luz de posición se encienden y se puede
poner en marcha el motor. La llave no
se puede extraer.
SAU00027
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3IGNITIONP
LOCK
ON
OFF
OPEN
PUSH
PUSH
NOTA:
El faro se enciende automáticamente
cuando se arranca el motor y permane-
ce encendido hasta que se gira la llave
a la posición “OFF” o se baja el caba-
llete lateral.
SAU00038
CERRADO (OFF)
Todos los sistemas eléctricos están
desactivados. Se puede extraer la llave.
SAU00040
CERRADURA (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados.
Se puede extraer la llave.
P
ara bloquear la dirección
1. Gire el manillar completamente a
la izquierda.
2. Empuje la llave desde la posición
“OFF” y luego gírela a la posición
“LOCK” sin dejar de empujarla.
3. Extraiga la llave.P
ara desbloquear la dirección
Empuje la llave y luego gírela a la posi-
ción “OFF” sin dejar de empujarla.
SW000016
Xr
No gire nunca la llave a las posicio-
nes “OFF” o “LOCK” con la scooter
en movimiento; de lo contrario los
sistemas eléctricos se desconectarán,
lo que puede provocar la pérdida de
control o un accidente. Asegúrese de
que la scooter esté parada antes de
girar la llave a las posiciones “OFF”
o “LOCK”.
5GJ-28199-S2 9/12/02 1:33 PM Page 16

3-2
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
SAU03733
.(Estacionamiento)
La dirección está bloqueada y el piloto
trasero, la luz de la matrícula y la luz
de posición están encendidos, pero el
resto de los sistemas eléctricos están
desactivados. Se puede extraer la llave.
Para girar el interruptor principal a la
posición “
.”:
1. Gire la llave a la posición
“LOCK”.
2. Gire ligeramente la llave en el sen-
tido contrario al de las agujas del
reloj hasta que se detenga.
3. Mientras esté todavía girando la
llave en el sentido contrario al de
las agujas del reloj, empújela hasta
que encaje.
SCA00043
bB
No utilice la posición de estaciona-
miento durante un periodo de tiempo
prolongado; de lo contrario puede
descargarse la batería.
Si cambia el aceite del motor antes de
que se encienda la luz indicadora del
cambio de aceite (es decir, antes de que
se cumpla el intervalo del cambio
periódico de aceite), después de cam-
biar el aceite deberá restablecer la luz
indicadora para que ésta pueda indicar
oportunamente el siguiente cambio
periódico de aceite. (Véanse en la pági-
na 6-15 las instrucciones para la puesta
a cero).
El circuito eléctrico de la luz indicado-
ra puede comprobarse según el proce-
dimiento siguiente.
1. Sitúe el interruptor de paro del
motor en posición “#” y gire la
llave a la posición “ON”.
2. Compruebe que el indicador se
enciende durante unos segundos
para apagarse posteriormente.
3. Si la luz indicadora no se encien-
de, haga revisar el circuito eléctri-
co en un concesionario Yamaha.
SAU00056
Testigos
Testigos
NO>SAU03797
Luz indicadora de cambio de aceite
“
7”Luz indicadora de cambio de aceite
Esta luz indicadora se enciende a los
primeros 1.000 km y posteriormente
cada 5.000 km para indicar que se debe
cambiar el aceite del motor.
Después de cambiar el aceite del motor,
restablezca la luz indicadora del cam-
bio de aceite. (Véanse en la página
6-15 las instrucciones para la puesta a
cero).
1234
1. Luz indicadora de cambio de aceite “7”
2. Testigo de sustitución de la correa
trapezoidal “V-BELT”
3. Testigo de luces de carretera “&”
4. Luces indicadoras de intermitencia “4” y
“6”
5GJ-28199-S2 9/12/02 1:33 PM Page 17

3-3
NOTA:
La luz indicadora de cambio de aceite
puede parpadear cuando se acelera el
motor con el scooter sobre su caballete
central, pero esto no es una indicación
de avería.
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
SAU04424
Testigo de sustitución de la correa
trapezoidal “V-BELT”
Testigo de sustitución de la correa trapezoidal
Este testigo se enciende cada
20,000 km cuando debe cambiarse la
correa trapezoidal.
El circuito eléctrico del testigo puede
comprobarse según el procedimiento
siguiente:
1. Gire la llave a la posición “ON” y
verifique que el interruptor de paro
del motor se encuentre en “#”.
2. Si el testigo no se enciende, haga
revisar el circuito eléctrico en un
concesionario Yamaha.
1234
1. Luz indicadora de cambio de aceite “7”
2. Testigo de sustitución de la correa
trapezoidal “V-BELT”
3. Testigo de luces de carretera “&”
4. Luces indicadoras de intermitencia “4” y
“6”
SAU00063
Testigo de luces de carretera “&”Testigo de luces de carretera
Este testigo se enciende cuando están
conectadas las luces de carretera.
SAU04121
Luces indicadoras de intermitencia
“4” y “6”
Luces indicadoras de intermitencia
La luz indicadora correspondiente par-
padea cuando se empuja el interruptor
de intermitencia hacia la izquierda o
hacia la derecha.
5GJ-28199-S2 9/12/02 1:33 PM Page 18

3-4
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
SAU04426
Unidad velocímetroUnidad velocímetro
La unidad velocímetro está dotada de
un velocímetro, un cuentakilómetros y
un cuentakilómetros parcial. El velocí-
metro muestra la velocidad de despla-
zamiento. El cuentakilómetros muestra
la distancia total recorrida. El cuentaki-
lómetros parcial muestra la distancia
recorrida desde que se puso a cero por
última vez.
123
1. Velocímetro
2. Cuentakilómetros/cuentakilómetros parcial
3. Botón “TRIP”
SAU02950
Medidor de gasolina
El medidor de gasolina indica la canti-
dad de gasolina que contiene el depósi-
to. La aguja se desplaza hacia la “E”
(Vacío) a medida que disminuye el
nivel de gasolina. Cuando la aguja lle-
gue a la línea “roja”, ponga gasolina lo
antes posible.
NOTA:
No deje que el depósito de gasolina se
vacíe completamente.
1
2
1. Medidor de gasolina
2. Línea roja
Pulsando el botón “Trip” la indicación
cambia entre cuentakilómetros “ODO”
y cuentakilómetros parcial “TRIP”.
Para poner el cuentakilómetros parcial
a cero, acceda al modo “TRIP” y luego
mantenga pulsado el botón “Trip”
durante al menos un segundo. El cuen-
takilómetros parcial puede utilizarse
junto con el medidor de gasolina para
estimar la distancia que se puede reco-
rrer con un depósito lleno de gasolina.
Esta información le permitirá planificar
en el futuro las paradas para repostar.
