YAMAHA TMAX 2003 Manuale de Empleo (in Spanish)

3-15
SW000044
Xr
No se debe conducir la scooter con el
caballete lateral bajado o si éste no
puede subirse correctametne (o no se
mantiene arriba); de lo contrario, el
caballete lateral puede tocar el suelo
y distraer al conductor, con el consi-
guiente riesgo de que éste pierda el
control. El sistema de corte del cir-
cuito de encendido de Yamaha ha
sido diseñado para ayudar al con-
ductor a cumplir con la responsabili-
dad de subir el caballete lateral antes
de ponerse en marcha. Por lo tanto,
revise regularmente este sistema tal
como se describe más abajo y hágalo
reparar en un concesionario Yamaha
si no funciona correctamente.
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
SAU00337
Sistema de corte del circuito de
encendido
Sistema de corte del circuito de encendido
El sistema de corte del circuito de
encendido (formado por el interruptor
del caballete lateral, el interruptor del
embrague y el interruptor de punto
muerto) tiene las funciones siguientes.
8Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de
embrague no está accionada.
8Impide el arranque cuando hay una
marcha puesta y la maneta de
embrague está accionada, pero el
caballete lateral permanece bajado.
8Para el motor cuando se baja el
caballete lateral.
Compruebe periódicamente el funcio-
namiento del sistema de corte del cir-
cuito de encendido conforme al proce-
dimiento siguiente.
SW000045
Xr
Si observa alguna anomalía, haga
revisar el sistema en un concesiona-
rio Yamaha antes de utilizar la scoo-
ter.
5GJ-28199-S2 9/12/02 1:33 PM Page 30

3-16
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con el scooter hasta que lo
haya revisado un concesionario Yamaha.SÍ NO
Con el motor parado:
1. Baje el caballete lateral.
2. Asegúrese de que el interruptor de parada del motor esté
colocado en la posición “#”.
3. Gire la llave a la posición “ON”.
4. Mantenga accionado el freno delantero o trasero.
5. Presione el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del freno esté
defectuoso.
No deberá circular con el scooter hasta que lo
haya revisado un concesionario Yamaha.
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Presione el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
esté defectuoso.
No deberá circular con el scooter hasta que lo
haya revisado un concesionario Yamaha.
NOTA:
Esta comprobación es más precisa si se lleva a
cabo con el motor caliente.
SÍNO
El sistema está en buen estado. Puede circular con el
scooter.
SÍNO
5GJ-28199-S2 9/12/02 1:33 PM Page 31

5GJ-28199-S2 9/12/02 1:33 PM Page 32

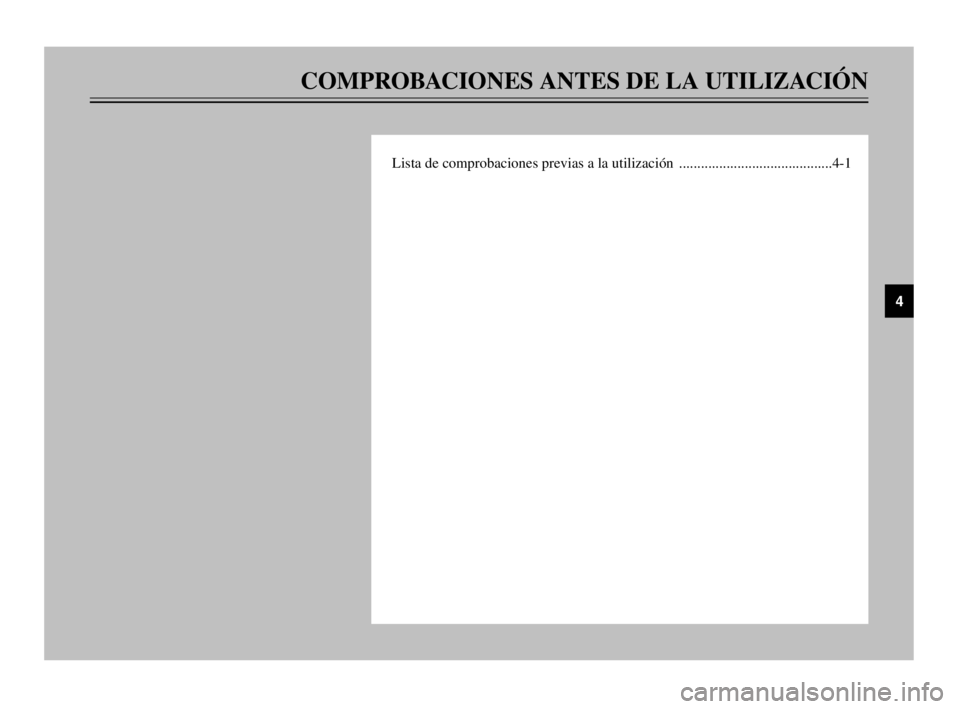

COMPROBACIONES ANTES DE LA UTILIZACIÓN
Lista de comprobaciones previas a la utilización ..........................................4-1
4
5GJ-28199-S2 9/12/02 1:33 PM Page 33

4-1
SAU01114
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápida-
mente incluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería,
fuga o disminución de la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, ade-
más de una completa inspección visual, verificar los puntos siguientes antes de cada utilización.
SAU03439
Lista de comprobaciones previas a la utilizaciónLista de comprobaciones previas a la utilización
ELEMENTO COMPROBACIONES PÁGINA
Gasolina•Comprobar el nivel de gasolina en el depósito.
•Poner gasolina si es necesario.
•Comprobar si hay fugas en los conductos de gasolina.3-4, 3-9–3-11
Aceite del motor•Comprobar el nivel de aceite del motor.
•Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas de aceite en el vehículo.6-12–6-15
Líquido refrigerante•Comprobar el nivel de líquido refrigerante en el depósito.
•Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
•Comprobar si hay fugas en el sistema de refrigeración.6-17–6-18
Freno delantero•Comprobar su funcionamiento.
•Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
•Comprobar el nivel de líquido en el depósito.
•Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas en el sistema hidráulico.3-9, 6-25–6-28
Freno trasero•Comprobar su funcionamiento.
•Si es blando o esponjoso, haga purgar el sistema hidráulico en un concesionario Yamaha.
•Comprobar el nivel de líquido en el depósito.
•Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel especificado.
•Comprobar si hay fugas en el sistema hidráulico.3-9, 6-25–6-28
5GJ-28199-S2 9/12/02 1:33 PM Page 34

4-2
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
NOTA:
Las comprobaciones previas deben realizarse cada vez que se utiliza la scooter. Dicha revisión puede efectuarse en muy poco
tiempo, que queda ampliamente compensado por la seguridad añadida que aporta.
SWA00033
Xr
Si cualquiera de los elementos de la lista de comprobaciones previas a la utilización funciona incorrectamente, hágalo
revisar y reparar antes de utilizar la scooter.
Puño del acelerador•Verificar si su funcionamiento es suave.
•Comprobar el juego del cable.
•Si es necesario, solicitar al concesionario Yamaha que ajuste el juego del cable y engrase
éste y la caja del puño.6-22, 6-29
Ruedas y neumáticos•Comprobar si están dañadas.
•Comprobar el estado de los neumáticos y la profundidad del dibujo.
•Comprobar la presión de aire.
•Corregir si es necesario.6-23–6-25
Manetas de freno•Verificar si su funcionamiento es suave.
•Engrasar los puntos de articulación de las manetas si es necesario.3-9, 6-29
Caballete central, caballete
lateral•Verificar si su funcionamiento es suave.
•Engrasar los puntos de articulación si es necesario.6-29–6-30
Fijaciones del chasis•Verificar que todas las tuercas, tornillos y pernos estén bien apretados.
•Apretar si es necesario.—
Instrumentos, luces, señales e
interruptores•Comprobar su funcionamiento.
•Corregir si es necesario.3-2–3-8, 6-35–6-36
Interruptor del caballete lateral•Comprobar el funcionamiento del sistema de corte del circuito de encendido.
•Si el sistema está averiado, haga revisar el vehículo en un concesionario Yamaha.3-14–3-16 ELEMENTO COMPROBACIONES PÁGINA
5GJ-28199-S2 9/12/02 1:33 PM Page 35

5GJ-28199-S2 9/12/02 1:33 PM Page 36

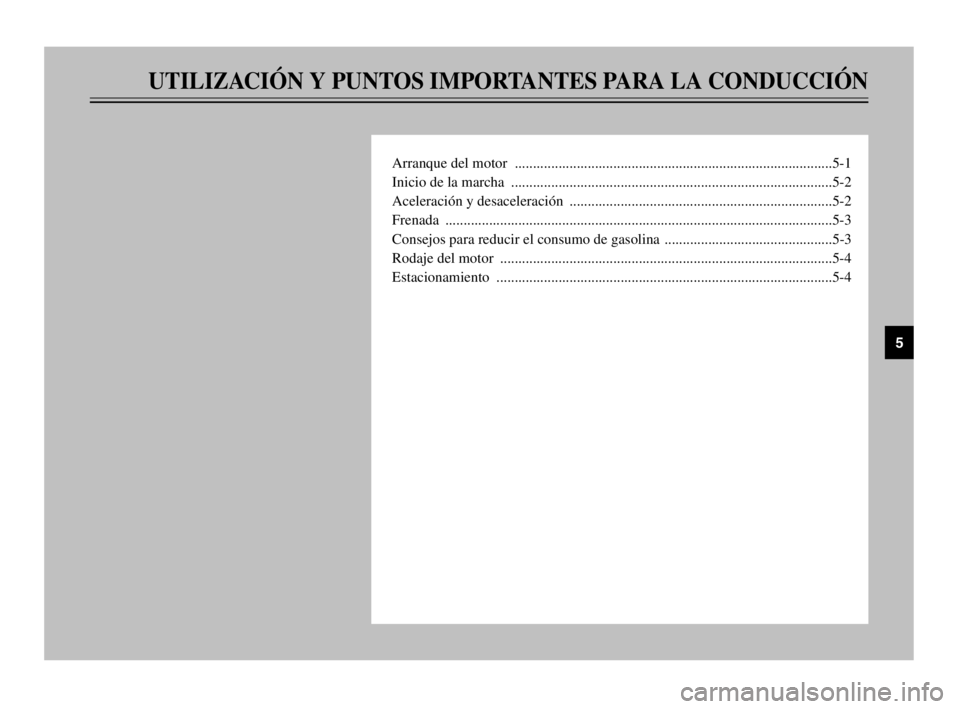

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
