YAMAHA TMAX 2003 Manuale duso (in Italian)

5-3
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
HAU00435
FrenaturaFrenatura
1. Chiudere completamente la mano-
pola dell’acceleratore.
2. Azionare contemporaneamente il
freno anteriore e quello posteriore
aumentando gradualmente la pres-
sione.
HW000057
T
8Evitare frenate brusche o improv-
vise (specialmente quando ci si
inclina su di un lato), altrimenti lo
scooter potrebbe slittare o ribal-
tarsi.
8Quando sono bagnati, i passaggi
a livello, le rotaie dei tram, le
lamiere metalliche in prossimità di
cantieri stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.
8Ricordarsi che frenare su strade
bagnate è molto più difficile.
8Marciare lentamente in discesa, in
quanto frenare in discesa può
essere molto difficile.
HAU04755
Consigli per ridurre il consumo
di carburante
Consumo di carburante, consigli per ridurre
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consi-
gli possono aiutare a ridurre il consumo di
carburante:
8Il tachimetro indica la velocità del
scooter. Evitare regimi di rotazione
elevati del motore durante l’accele-
razione.
8Il tachimetro indica la velocità del
scooter. Evitare regimi di rotazione
elevati quando non c’è carico sul
motore.
8Il tachimetro indica la velocità del
scooter. Spegnere il motore invece
di lasciarlo al minimo per lunghi
periodi di tempo (per es. negli ingor-
ghi di traffico, ai semafori o ai pas-
saggi a livello).
5GJ-28199-H2 9/12/02 2:10 PM Page 40

5-4
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5
HAU01128
RodaggioRodaggio
Non c’è un periodo più importante nella
vita del motore, di quello tra 0 e
1.600 km. Per questo motivo, leggere
attentamente quanto segue.
Dato che il motore è nuovo, non sottopor-
lo a sforzi eccessivi per i primi 1.600 km.
Le varie parti del motore si usurano e si
adattano reciprocamente, creando i gio-
chi di funzionamento corretti.
Durante questo periodo, si deve evitare di
marciare a lungo a tutto gas o qualsiasi
altra condizione che possa provocare il
surriscaldamento del motore.
HAU03845*
0–1.000 km
Evitare il funzionamento prolungato del
motore con un’apertura di gas superiore a
1/3.
1.000–1.600 km
Evitare il funzionamento prolungato del
motore con un’apertura di gas superiore a
1/2.
HCA00080
iI
Dopo 1.000 km di funzionamento si
deve cambiare l’olio motore e la car-
tuccia filtrante del filtro dell’olio.
1.600 km e più
Ora si può utilizzare normalmente il
mezzo.
HC000049
iI
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mezzo
da un concessionario Yamaha.
HAU00460
ParcheggioParcheggio
Quando si parcheggia, spegnere il moto-
re e togliere la chiave dal blocchetto di
accensione.
HW000058
T
8Dato che il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi dove
i pedoni o i bambini non possano
facilmente toccarli.
8Non parcheggiare su un pendio o
su terreno soffice, altrimenti lo
scooter potrebbe ribaltarsi.
5GJ-28199-H2 9/12/02 2:10 PM Page 41

5GJ-28199-H2 9/12/02 2:10 PM Page 42

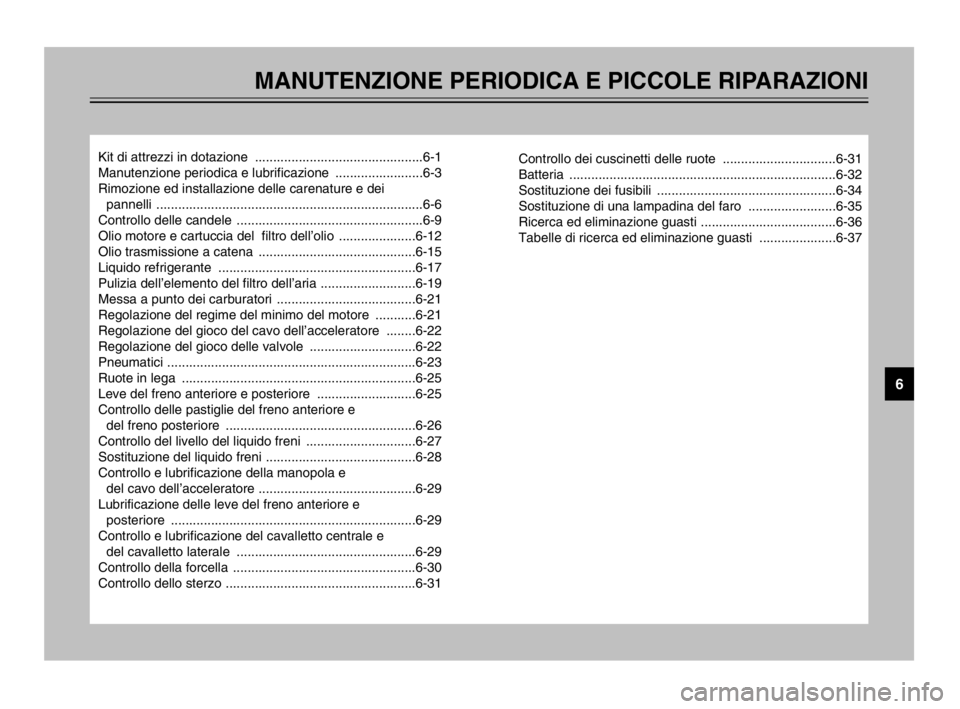

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
Kit di attrezzi in dotazione ..............................................6-1
Manutenzione periodica e lubrificazione ........................6-3
Rimozione ed installazione delle carenature e dei
pannelli .........................................................................6-6
Controllo delle candele ...................................................6-9
Olio motore e cartuccia del filtro dell’olio .....................6-12
Olio trasmissione a catena ...........................................6-15
Liquido refrigerante ......................................................6-17
Pulizia dell’elemento del filtro dell’aria ..........................6-19
Messa a punto dei carburatori ......................................6-21
Regolazione del regime del minimo del motore ...........6-21
Regolazione del gioco del cavo dell’acceleratore ........6-22
Regolazione del gioco delle valvole .............................6-22
Pneumatici ....................................................................6-23
Ruote in lega ................................................................6-25
Leve del freno anteriore e posteriore ...........................6-25
Controllo delle pastiglie del freno anteriore e
del freno posteriore ....................................................6-26
Controllo del livello del liquido freni ..............................6-27
Sostituzione del liquido freni .........................................6-28
Controllo e lubrificazione della manopola e
del cavo dell’acceleratore ...........................................6-29
Lubrificazione delle leve del freno anteriore e
posteriore ...................................................................6-29
Controllo e lubrificazione del cavalletto centrale e
del cavalletto laterale .................................................6-29
Controllo della forcella ..................................................6-30
Controllo dello sterzo ....................................................6-31Controllo dei cuscinetti delle ruote ...............................6-31
Batteria .........................................................................6-32
Sostituzione dei fusibili .................................................6-34
Sostituzione di una lampadina del faro ........................6-35
Ricerca ed eliminazione guasti .....................................6-36
Tabelle di ricerca ed eliminazione guasti .....................6-37
6
5GJ-28199-H2 9/12/02 2:10 PM Page 43

6-1
HAU00462
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU00464
La sicurezza è un obbligo del buon moto-
ciclista. Le ispezioni, le regolazioni e le
lubrificazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più
importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione sono illustrati
nelle pagine seguenti.
Gli intervalli indicati nella tabella della
manutenzione periodica e di lubrificazio-
ne devono venire considerati solo come
una guida generale in condizioni di mar-
cia normali. POTREBBE ESSERE
NECESSARIO RIDURRE TALE INTER-
VALLI IN FUNZIONE DELLE CONDIZIO-
NI CLIMATICHE, DEL TERRENO,
DELLA SITUAZIONE GEOGRAFICA E
DELL’IMPIEGO INDIVIDUALE.
HAU03846
Kit di attrezzi in dotazioneKit di attrezzi in dotazione
Il kit di attrezzi in dotazione si trova sotto
alla sella (vedere pagina 3-11 per le pro-
cedure di apertura e chiusura della sella).
Le informazioni per l’assistenza contenu-
te in questo libretto e gli attrezzi del kit in
dotazione hanno lo scopo di aiutarvi
nell’esecuzione della manutenzione pre-
ventiva e di piccole riparazioni. + tuttavia
possibile che, per eseguire correttamente
determinati lavori di manutenzione, siano
necessari degli attrezzi supplementari,
come una chiave dinamometrica.
2 1
1. Cavo portacasco
2. Kit di attrezzi in dotazione
HW000060
T
Se non si ha confidenza con i lavori di
manutenzione del scooter, farli esegui-
re da un concessionario Yamaha.
HAU00466
T
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali
pavimentati. Se lo scooter viene impie-
gato su percorsi molto polverosi, fan-
gosi o bagnati, si deve pulire o sosti-
tuire più spesso l’elemento del filtro
dell’aria, altrimenti potrebbe verificarsi
una rapida usura del motore.
Consultare un concessionario Yamaha
per gli intervalli di manutenzione cor-
retti.
5GJ-28199-H2 9/12/02 2:10 PM Page 44

6-2
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
NOTA:
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
HW000063
T
Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un con-
cessionario Yamaha prima di tentare
di eseguire modifiche di qualsiasi
genere.
5GJ-28199-H2 9/12/02 2:10 PM Page 45

6-3
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU03685
Manutenzione periodica e lubrificazioneManutenzione periodica e lubrificazione
NOTA:
8I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base
ad un determinato numero di chilometri.
8A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.
8Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e
capacità tecniche particolari.
N. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)CONTROLLO
ANNUALE1 10203040
1
*Circuito del carburante•Verificare che i tubi flessibili del carburante ed il tubo di
depressione non siano fessurati o danneggiati.√√√√ √
2
*Filtro benzina•Controllare lo stato.√√
3 Candele•Controllare lo stato.
•Pulire e ripristinare la distanza elettrodi.√√
•Sostituire.√√
4
*Valvole•Controlla il gioco valvole.
•Regolare.Ogni 40.000 km
5 Elemento filtro aria•Pulire.√√
•Sostituire.√√
6
*
Elementi del filtro
dell’aria del carter della
cinghia trapezoidale•Pulire.√√
•Sostituire.√√
7
*Freno anteriore•Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)√√√√√ √
•Sostituire le pastiglie freno. se usurate fino al limite
5GJ-28199-H2 9/12/02 2:10 PM Page 46

6-4
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
8*Freno posteriore•Controllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)√√√√√ √
•Sostituire le pastiglie freno. se usurate fino al limite
9
*Tubi freno•Verificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
•Sostituire. (Vedere NOTA a pagina 6-5.)Ogni 4 anni
10
*Ruote•Verificare che non siano disassate e danneggiate.√√√√
11
*Pneumatici•Controllare la profondità del battistrada e che non siano
danneggiati.
•Sostituire, se necessario.
•Controllare la pressione dell’aria.
•Correggerla, se necessario.√√√√ √
12
*Cuscinetti ruote•Controllare che i cuscinetti non siano allentati o
danneggiati.√√√√
13
*Cuscinetti sterzo•Controllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
•Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
14
*Elementi di fissaggio
della parte ciclistica•Verificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
15Cavalletto laterale,
cavalletto centrale•Controllare il funzionamento.
•Lubrificare.√√√√ √
16
*Interruttore del
cavalletto laterale•Controllare il funzionamento.√√√√√ √
17
*Forcella•Controllare il funzionamento e l’assenza di perdite d’olio.√√√√
18
*Gruppo
dell’ammortizzatore•Controllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.√√√√
19
*Carburatori•Regolare il regime del minimo del motore e la
sincronizzazione.√√√√√ √ N. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)
CONTROLLO
ANNUALE1 10203040
5GJ-28199-H2 9/12/02 2:10 PM Page 47

6-5
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU03884
NOTA:
8Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo su percorsi molto bagnati o polverosi.
8Manutenzione del freno idraulico
9Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
9Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
9Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
20 Olio motore•Cambiare. (Vedere pagina 3-2 e 6-15per ulteriori
informazioni sulla spia del cambio olio.)√4.000 km dopo i 1.000 km iniziali
Quando si illumina la spia cambio olio (ogni 5.000 km)
•Controllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.Ogni 5.000 km√
21Cartuccia del filtro olio
motore•Sostituire.√√√
22
*Impianto di
raffreddamento•Controllare il livello del liquido refrigerante e l’assenza di
perdite di liquido refrigerante sul veicolo. √√√√ √
•Cambiare.Ogni 3 anni
23Olio della trasmissione a
catena•Controllare che il veicolo non presenti perdite d’olio.
•Cambiare.√√√√
24
*Cinghia trapezoidale•Sostituire.√√
25
*Interruttori del freno
anteriore e posteriore•Controllare il funzionamento.√√√√√ √
26Parti in movimento e
cavi•Lubrificare.√√√√ √
27
*Luci, segnali ed
interruttori•Controllare il funzionamento.
•Regolare il faro.√√√√√ √ N. Elemento INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1.000 km)
CONTROLLO
ANNUALE1 10203040
5GJ-28199-H2 9/12/02 2:10 PM Page 48

6-6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
HAU01139
Rimozione ed installazione
delle carenature e dei pannelli
Carenature e pannelli, rimozione e installazione
Le carenature ed i pannelli illustrati sopra
vanno smontati per eseguire alcuni dei
lavori di manutenzione descritti in questo
capitolo. Fare riferimento a questa sezio-
ne tutte le volte che si deve togliere ed
installare una carenatura o un pannello.
4
3
1 2
1. Pannelli A
2. Pannelli B
3. Pannelli C
4. Carenatura A
HAU03878
Pannelli A e D
Per togliere uno dei pannelli:
1. Togliere il pannello C (lato destro)
oppure il pannello E (lato sinistro).
2. Togliere le viti del pannello.
3. Tirare verso l’esterno sul lato ante-
riore del pannello.
1
1. Vite (×3)
1
23
4
5
1. Pannelli D
2. Carenatura B
3. Pannelli E
4. Carenatura C
5. Pannelli F
5GJ-28199-H2 9/12/02 2:10 PM Page 49
