ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9 leicht brennbar sind.
Den Motor nicht über längere
Zeit im Leerlauf betreiben.
GAU13931
Sitzbank

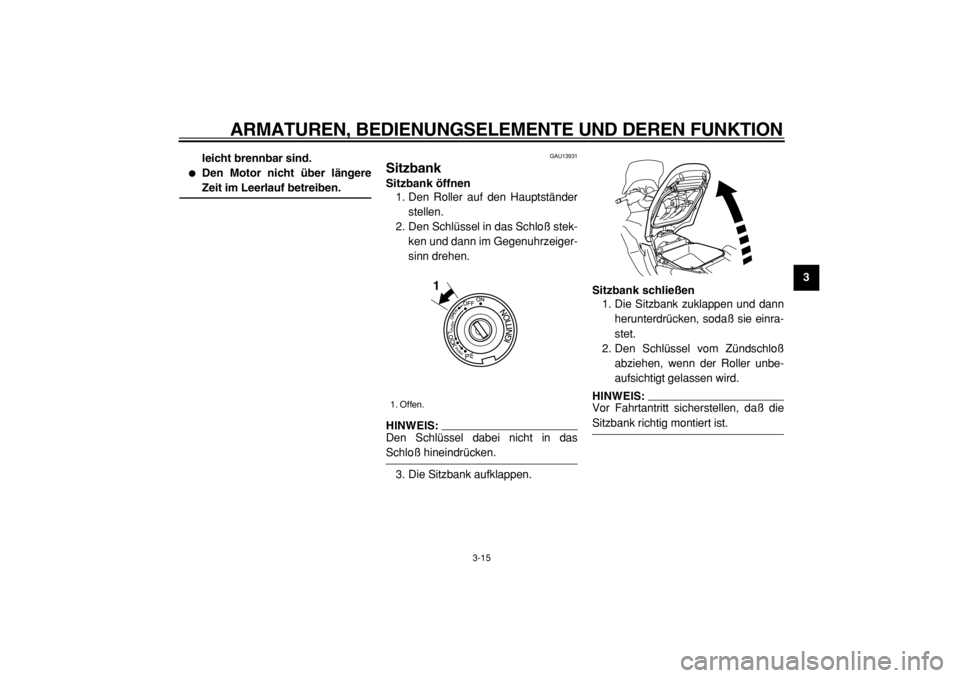

Sitzbank öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Schloß stek-
ken und dann im Gegenuhrzeiger-
sinn drehen.
HINWEIS:
Den Schlüssel dabei nicht in das
Schloß hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodaß sie einra-
stet.
2. Den Schlüssel vom Zündschloß
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.
HINWEIS:
Vor Fahrtantritt sicherstellen, daß die
Sitzbank richtig montiert ist.
1. Offen.
1
Page 32 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9
GAU14270

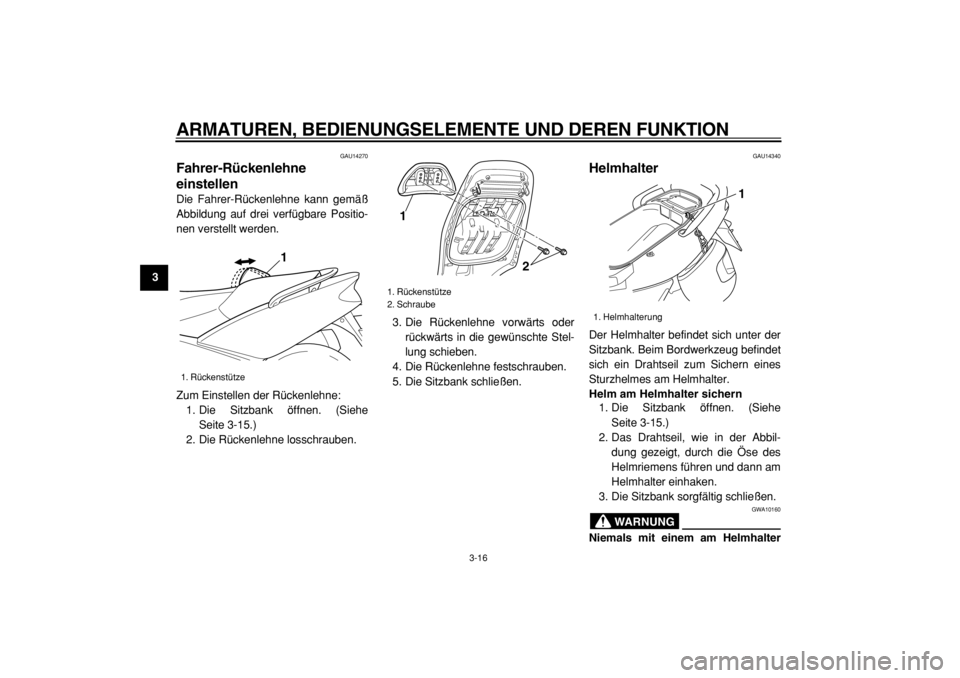

Fahrer-Rückenlehne
einstellen
Die Fahrer-Rückenlehne kann gemäß
Abbildung auf drei verfügbare Positio-
nen verstellt werden.
Zum Einstellen der Rückenlehne:
1. Die Sitzbank öffnen. (Siehe
Seite 3-15.)
2. Die Rückenlehne losschrauben.3. Die Rückenlehne vorwärts oder
rückwärts in die gewünschte Stel-
lung schieben.
4. Die Rückenlehne festschrauben.
5. Die Sitzbank schließen.
GAU14340
Helmhalter
Der Helmhalter befindet sich unter der
Sitzbank. Beim Bordwerkzeug befindet
sich ein Drahtseil zum Sichern eines
Sturzhelmes am Helmhalter.
Helm am Helmhalter sichern
1. Die Sitzbank öffnen. (Siehe
Seite 3-15.)
2. Das Drahtseil, wie in der Abbil-
dung gezeigt, durch die Öse des
Helmriemens führen und dann am
Helmhalter einhaken.
3. Die Sitzbank sorgfältig schließen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter
1. Rückenstütze
1
1. Rückenstütze
2. Schraube
1
2
1. Helmhalterung
1
Page 33 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
2
34
5
6
7
8
9 angehängten Helm fahren, denn der
Helm kann sich an Hindernissen ver-
fangen oder irgendwo anschlagen
und auf diese Weise einen Sturz
oder Unfall verursachen.
Helm vom Helmhalter lösen
Die Sitzbank öffnen, dann das Draht-
seil aushaken und aus der Helmrieme-
nöse lösen; anschließend die Sitzbank
wieder schließen.
GAU14500
Ablagefächer
Vorderes Ablagefach
Zum Öffnen des vorderen Ablagefachs
den Hebel nach oben schieben und
dann daran ziehen, um den Deckel auf-
zuklappen.
Zum Schließen des Ablagefachs den
Deckel in die Ausgangsstellung drük-
ken.
WARNUNG
GWA11160
Keine schweren Gegenstände in
diesem Ablagefach mitführen.Hinteres Ablagefach
Im Ablagefach unter der Sitzbank kann
ein Helm verstaut werden. (Siehe
Seite 3-15.)
ACHTUNG:
GCA11270
Den Sitz nicht über einen längeren
Zeitraum geöffnet lassen, da die ein-
geschaltete Ablagefach-Beleuch-
tung die Batterie entladen kann.
WARNUNG
GWA11240
Den Zuladungsgrenzwert von
5 kg (11 lb) für das hintere Ab-
lagefach nicht überschreiten.
Den Zuladungsgrenzwert von
190 kg (419 lb) für das Fahrzeug
nicht überschreiten.
1. Vorderes Ablagefach
2. Deckel
3. Offen.
123
Page 34 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9
GAU15090
Stoßdämpfer
WARNUNG
GWA10220
Dieser Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor Arbei-
ten am Stoßdämpfer die folgenden
Erläuterungen sorgfältig durchlesen
und die gegebenen Vorsichtsmaß-
nahmen befolgen. Der Hersteller
übernimmt keinerlei Haftung für Un-
fälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behand-
lung zurückzuführen sind.
Den Stoßdämpfer unter keinen
Umständen öffnen oder mani-
pulieren.
Den Stoßdämpfer vor Hitze und
offenen Flammen schützen. Der
hitzebedingte Druckanstieg
kann eine Explosion des Stoß-
dämpfers bewirken.
Den Gaszylinder vor Verfor-
mung und Beschädigung schüt-
zen. Ein deformierter
Gaszylinder vermindert dieDämpfwirkung.
Arbeiten am Stoßdämpfer soll-
ten ausschließlich von einer
Yamaha-Fachwerkstatt ausge-
führt werden.
GAU15300
Seitenständer
Der Seitenständer befindet sich auf lin-
ken Seite des Rahmens. Den Seiten-
ständer mit dem Fuß hoch- oder
herunterklappen, während Sie das
Fahrzeug in aufrechter Stellung halten.
HINWEIS:
Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlaßsperrschalter-Systems, der
die Zündung in bestimmten Situationen
unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und Anlaß-
sperrschalter-Systems, siehe weiter
unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem Seiten-
ständer fahren. Auch nicht, wenn
der Seitenständer sich nicht richtig
hochklappen läßt oder nicht in
hochgeklappter Position bleibt. Ein
nicht völlig hochgeklappter Seiten-
ständer kann den Fahrer durch Bo-
denberührung ablenken und so
Page 35 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
2
34
5
6
7
8
9 zum Verlust der Kontrolle über das
Fahrzeug führen. Yamaha hat den
Seitenständer mit einem
Zündunterbrechungsschalter ver-
sehen, der ein Starten und Anfah-
ren mit ausgeklapptem
Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig
wie nachfolgend erläutert. Falls
Störungen an diesem System fest-
gestellt werden, das Fahrzeug um-
gehend von einer
Yamaha-Fachwerkstatt instand set-
zen lassen.
GAU15371
Zündunterbrechungs- u.
Anlaßsperrschalter-System
Das Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Sei-
tenständer- und Bremslichtschalter und
erfüllt folgende Zwecke:
Es verhindert ein Anlassen des
Motors, wenn der Seitenständer
hochgeklappt ist, aber keine
Bremse betätigt wird.
Es verhindert ein Anlassen des
Motors bei betätigter Bremse, so-
lange der Seitenständer nicht
hochgeklappt wird.
Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das
Fahrzeug vor der nächsten Fahrt
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Page 36 of 92
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9

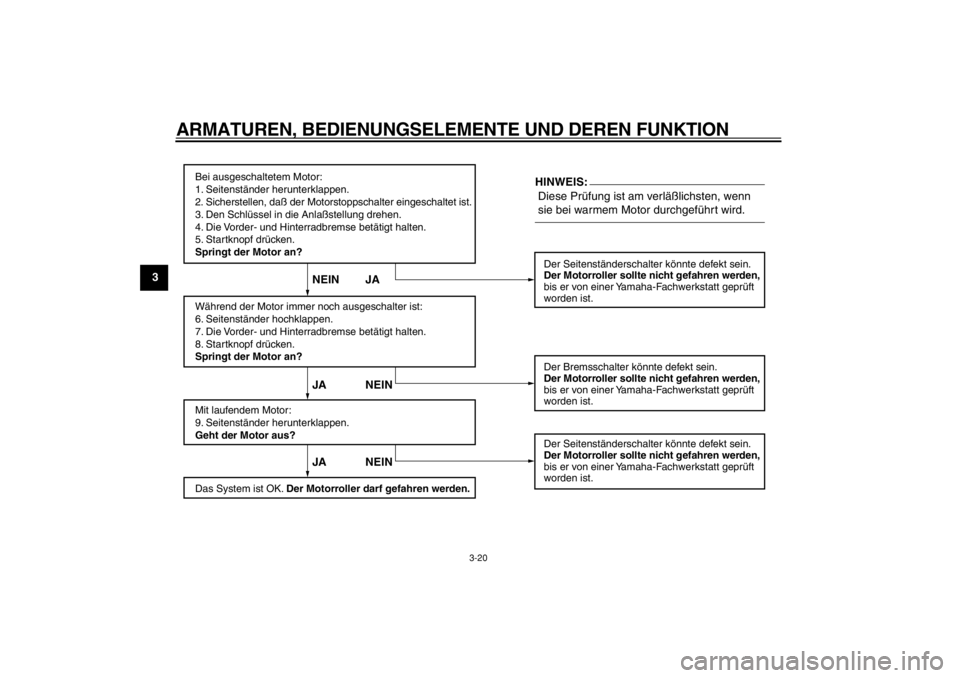

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
Page 37 of 92
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
2
3
45
6
7
8
9
GAU15591
Gemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach
kurzer Standzeit können sich z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Motorrades verändern. Beschä-
digungen, plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchge-
führt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die
Ursache unbedingt vor der Inbetriebnahme des Fahrzeugs feststellen und beheben lassen.
Page 38 of 92
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
1
2
3
4
5
6
7
8
9
GAU15602
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff
Kraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-13
Motoröl
Motorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-11
Kettenantriebsöl
Fahrzeug auf Öllecks kontrollieren. 6-14
Kühlflüssigkeit
Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Kühlsystem auf Lecks kontrollieren.6-15
Vorderradbremse
Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-24, 6-25
Hinterradbremse
Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
Hydrauliksystem auf Lecks kontrollieren.6-24, 6-25
Page 39 of 92
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
2
3
45
6
7
8
9
Gasdrehgriff
Sicherstellen, daß er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-19, 6-26
Räder und Reifen
Auf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-20, 6-22
Bremshebel
Sicherstellen, daß er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-27
Hauptständer, Seitenständer
Sicherstellen, daß er reibungslos funktioniert.
Ggf. Drehpunkte schmieren.6-27
Fahrgestellhalterungen
Sicherstellen, daß alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter
Funktion prüfen.
Korrigieren, falls nötig.—
Seitenständerschalter
Funktion des Zündunterbrechungs- und Anlaßsperrschaltersystems kontrol-
lieren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen.3-18
PRÜFPUNKT KONTROLLEN SEITE
Page 40 of 92
5-1
1
2
3
4
5
6
7
8
9
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU15970
WARNUNG
GWA11250
Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigen-
schaften und der Bedienung
seines Fahrzeugs gut vertraut
machen. Wenden Sie sich be-
züglich Steuerungsvorrichtun-
gen oder Funktionen, die Sie
nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.
Den Motor unter keinen Um-
ständen in geschlossenen Räu-
men anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb
kürzester Zeit zu Bewußtlosig-
keit und zum Tod führen. Stellen
Sie zu jeder Zeit ausreichende
Belüftung sicher.
Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
Steht das Motorrad auf dem
Hauptständer, während der Mo-tor im Leerlauf läuft, Hände und
Füße vom Hinterrad fernhalten.
GAU27060
Motor anlassen
ACHTUNG:
GCA10250
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-4 durchlesen.
Da das Fahrzeug mit einem
Zündunterbrechungs- und Anlaßsperr-
schalter-System ausgerüstet ist, kann
der Motor nur gestartet werden, wenn
der Seitenständer hochgeklappt ist.
WARNUNG
GWA10290
Vor dem Starten die Funktion
des Zündungsunterbrechungs-
und Anlaßsperrschaltersy-
stems entsprechend dem auf
Seite 3-19 beschriebenen Ver-
fahren kontrollieren.
Niemals mit ausgeklappten Sei-
tenständer fahren.
1. Den Zündschlüssel auf “ON” dre-
hen und sicherstellen, daß der Mo-
torstoppschalter auf “ ” gestellt
ist.
