VERZORGING EN STALLING VAN DE SCOOTER
7-1
2
3
4
5
6
78
9

DAU26100
Verzorging
De open constructie van een scooter
maakt de fraaie techniek beter zicht-
baar, maar de machine is hierdoor ook
meer kwetsbaar. Er kan sprake zijn van
roestvorming en corrosie, ook al zijn
hoogwaardige componenten gebruikt.
Een roestige uitlaatpijp valt bij een auto
niet zo op, bij een scooter is dit echter
nadelig voor de algehele aanblik. Re-
gelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepa-
lingen, maar verzekert ook een fraai ui-
terlijk van de scooter, verlengt de
levensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af
met een plastic zak nadat de motor
is afgekoeld.
2. Controleer of alle doppen en af-
dekpluggen, ook de bougiedop-
pen, en alle elektrische stekkers
en aansluitingen stevig zijn beves-
tigd.
3. Verwijder hardnekkige vervuiling,
zoals verbrande olie op het carter,met een ontvetter en een borstel,
maar gebruik dergelijke producten
nooit op afdichtingen, pakkingen
en wielassen. Spoel vuil en ontvet-
ter altijd af met water.
Reinigen
LET OP:

DCA10780

Vermijd het gebruik van sterke
en bijtende wielreinigingsmid-
delen, vooral bij spaakwielen.
Als dergelijke producten toch
worden gebruikt om hardnekkig
vuil los te maken, laat het reini-
gingsmiddel dan niet langer in-
werken dan is vermeld in de
gebruiksinstructies. Spoel het
betreffende gebied grondig
schoon met water, laat direct
drogen en breng daarna een
corrosiewerende spray aan.

Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen,
framepanelen en andere kunst-
stof delen worden beschadigd.
Gebruik alleen een zachte,
schone doek of een spons metzachte zeep en water om kunst-
stof delen te reinigen.

Gebruik geen bijtende chemi-
sche reinigingsmiddelen op
kunststof delen. Vermijd het ge-
bruik van doeken of sponzen
die in contact zijn geweest met
bijtende of schurende reini-
gingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of
corrosieremmers, remvloeistof,
antivries of elektrolyt.

Gebruik geen hogedrukreini-
gers of stoomreinigers, omdat
dan op de volgende plaatsen
water kan doordringen en zo
schade kan ontstaan: afdichtin-
gen (van wiel- en achterbrugla-
gers, voorvork en remmen),
elektrische componenten (ka-
belstekkers, messtekkers, in-
strumenten, schakelaars en
verlichting), beluchtings- en
ontluchtingsslangen.

Bij scooters met een kuipruit:

VERZORGING EN STALLING VAN DE SCOOTER
7-2
1
2
3
4
5
6
7
8
9gebruik geen bijtende reini-
gingsmiddelen of harde spon-
zen, deze veroorzaken dofheid
en laten krasjes achter. Sommi-
ge reinigingsmiddelen voor
kunststof laten eveneens kras-
jes achter op de kuipruit. Test
het product op een klein,
niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat
geen sporen achterblijven op de
kuipruit. Als de kuipruit krasjes
vertoont, breng dan na wassen
een hoogwaardige polish voor

gebruik op kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte
zeep en een zachte, schone spons en
spoel dan grondig met schoon water.
Gebruik een tandenborstel of een fles-
senborstel op moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los
als de bewuste plek alvorens te reini-
gen een paar minuten met een vochti-
ge doek wordt bedekt.Na rijden in regen, aan de kust of op
bepekelde wegenZeelucht en wegenzout waarmee we-
gen ’s winters worden bestrooid heb-
ben in combinatie met water een zeer
corrosieve werking; handel daarom als
volgt na een rit in een regenbui, nabij
de kust of op bepekelde wegen.OPMERKING:
’s Winters gestrooid wegenzout kan

nog tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water
en zachte zeep nadat de machine
is afgekoeld.
LET OP:

DCA10790
Gebruik geen heet water, dit ver-
sterkt de corrosieve werking van het
zout.
2. Breng met een spuitbus een corro-
siewerend middel aan op alle me-
talen delen, ook op verchroomde
en vernikkelde componenten, om
zo corrosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemle-ren lap of een vochtabsorberende
doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrij-
stalen delen te doen glanzen, ook
het uitlaatsysteem. (Zelfs thermi-
sche verkleuringen op roestvrijsta-
len uitlaatsystemen kunnen door
oppoetsen worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend mid-
del aan te brengen op alle metalen
delen, ook op verchroomde en
vernikkelde componenten, om zo
corrosie te voorkomen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel
nog achtergebleven vuil te verwij-
deren.
5. Werk kleine lakbeschadigingen bij
veroorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen al-

VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
6
78
9
vorens te stallen of af te dekken.
WAARSCHUWING

DWA10940

Controleer of er geen olie of was
op de wielen of de remmen zit.
Reinig de remschijven en rem-
voeringen indien nodig met een
normale remschijfreiniger of
aceton en spoel de banden
schoon met lauw water en een
mild reinigingsmiddel.

Test voor u de scooter in ge-
bruik neemt eerst de remwer-
king en het weggedrag in
bochten.
LET OP:

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwij-
der overtollige hoeveelheden.

Breng oliespray of was nooit
aan op rubber of kunststof de-
len, behandel deze met een
daartoe bestemd verzorgings-
middel.

Vermijd het gebruik van schu-rende poetsmiddelen, deze tas-
ten de lak aan.
OPMERKING:
Vraag een Yamaha dealer om advies

over de te gebruiken producten.
DAU26310
Stalling
Korte termijn
Stal uw scooter steeds op een koele en
droge plek en bescherm indien nodig
tegen stof met een luchtdoorlatende
stallinghoes.
LET OP:

DCA10820

Als de scooter wordt gestald in
een slecht geventileerde ruimte
of in vochtige toestand wordt af-
gedekt met een dekzeil, zal wa-
ter en vocht kunnen
binnendringen en roestvorming
veroorzaken.

Voorkom corrosie door de ma-
chine niet te stallen in een voch-
tige kelder, een stal (i.v.m. de
aanwezigheid van ammoniak-
damp) en in een opslagruimte
voor sterke chemicaliën.
Lange termijn
Alvorens uw scooter gedurende meer-
dere maanden aaneen te stallen:
1. Volg alle instructies op in de para-
graaf “Verzorging” in dit hoofdstuk.

VERZORGING EN STALLING VAN DE SCOOTER
7-4
1
2
3
4
5
6
7
8
9
2. Leeg de vlotterkamers in de carbu-
rateur door de aftappluggen los te
draaien; u voorkomt zo dat neer-
slag uit de brandstof achterblijft.
Giet de afgetapte brandstof terug
in de brandstoftank.
3. Vul de brandstoftank en voeg een
stabilisatoradditief (indien verkrijg-
baar) toe om roestvorming in de
tank en achteruitgang van de
brandstof te voorkomen.
4. Voer de volgende stappen uit om
de cilinders, de zuigerveren etc. te
beschermen tegen corrosie.
a. Verwijder de bougiedoppen en
de bougies.
b. Giet een theelepeltje motorolie
in de bougiegaten.
c. Breng de bougiedoppen aan
op de bougies en leg dan de
bougies zodanig op de cilinder-
kop dat de elektroden aan
massa liggen. (Dit voorkomt
vonken tijdens de volgende
stap.)
d. Laat de motor een paar keerronddraaien op de startmotor.
(De cilinderwanden worden zo
geolied.)
e. Haal de bougiedoppen los van
de bougies en breng dan de
bougies en de bougiedoppen
weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvor-
ming te voorkomen, moeten de bou-
gie-elektroden aan massa liggen
terwijl de motor wordt rondgedraaid.
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels
en pedalen en van de zijstan-
daard/middenbok.
6. Controleer de bandspanning en
corrigeer deze indien nodig en
breng dan de scooter omhoog zo-
dat beide wielen los van de grond
zijn. Een andere mogelijkheid is de
wielen elke maand iets te draaien,
zodat de banden niet op één ge-
deelte sterker achteruitgaan.
7. Dek de uitlaatdemper af met eenplastic zak om te voorkomen dat
vocht kan binnendringen.
8. Verwijder de accu en laad deze
volledig bij. Berg de accu op een
koele en droge plek op en laad
hem eens per maand bij. Berg de
accu niet op een zeer warme of
koude plek op [minder dan 0 °C
(30 °F) of meer dan 30 °C (90 °F)].
Zie pagina 6-29 voor meer infor-
matie over het opbergen van de
accu.
OPMERKING:
Verricht eventueel noodzakelijke repa-

raties alvorens de scooter te stallen.

SPECIFICATIES
8-1
2
3
4
5
6
7
89

DAU26333
Afmetingen:
Totale lengte:
2235 mm (88.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte:
1410 mm (55.5 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1575 mm (62.0 in)
Grondspeling:
130 mm (5.12 in)
Kleinste draaicirkel:
2800 mm (110.2 in)
Gewicht:
Incl. olie en brandstof:
225.0 kg (496 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
2-cilinder, parallel vooroverhellend
Slagvolume:
499.0 cm
3

(30.45 cu.in)
Boring
×
slag:
66.0
×
73.0 mm (2.60
×
2.87 in)
Compressieverhouding:
11.00 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dr
Motorolie: Type:
SAE10W30 or SAE10W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Met vervanging van oliefilterpatroon:
2.90 L (3.07 US qt) (2.55 Imp.qt) Aandrijfkettingolie: Type:
SAE80 API GL-4 Hypoïd-olie
Hoeveelheid:
0.6–0.7 L (0.63–0.74 US qt) (0.53–0.62
Imp.qt) Koelsysteem: Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.50 L (1.59 US qt) (1.32 Imp.qt) Luchtfilter: Luchtfilterelement:
Droog element Brandstof: Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal) (3.08 Imp.gal) Elektronisch geregelde brandstofin-
spuiting: Fabrikant:
AISAN
Model:
1100-87B60/1100-87B70 Bougie(s): Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in) Koppeling: Type koppeling:
Nat, automatisch meervoudige plaat Versnellingsbak: Primair reductiesysteem:
Recht tandwiel/schroeftandwiel
Primaire reductieverhouding:
52/32
×
36/22 (2.659)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
41/25
×
40/29 (2.262)

SPECIFICATIES
8-2
1
2
3
4
5
6
7
8
9

Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Diamantframe
Spoorhoek:
28.0 °
Naspoor:
95.0 mm (3.74 in)
Voorband:
Type:
Tubeless
Maat:
120/70R-14M/C 55H
Fabrikant/model:
DUNLOP/D252F
Fabrikant/model:
BRIDGESTONE/TH01F
Achterband:
Type:
Tubeless
Maat:
160/60R-15M/C 67H
Fabrikant/model:
DUNLOP/D252
Fabrikant/model:
BRIDGESTONE/TH01R
Belading:
Maximale belasting:
190 kg (419 lb)
* (Totaal gewicht van motorrijder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan kou-
de banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Gewichtsverdeling:
90–190 kg (198–419 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
14M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
15M/C x MT5.00
Voorrem:
Type:
Dubbele schijfrem Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
120.0 mm (4.72 in)
Achterwielophanging:
Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
117.0 mm (4.61 in)
Elektrische installatie:
Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magneten

SPECIFICATIES
8-3
2
3
4
5
6
7
89 Accu:

Model:
GT9B-4
Voltage, capaciteit:
12 V, 8.0 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aan-
tal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Koplamp:
12 V, 55.0 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0/21.0 W
×
2
Voorste richtingaanwijzer/markeerlicht:
12 V, 21 W/5.0 W
×
2
Achterste richtingaanwijzer:
12 V, 21.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
2
Kentekenverlichting:
12 V, 5.0 W
×
1
Instrumentenverlichting:
14 V, 2.0 W
×
3
Controlelampje grootlicht:
14 V, 1.4 W
×
1
Controlelampje richtingaanwijzers:
14 V, 1.4 W
×
1
Waarschuwingslampje motorstoring:
14 V, 1.4 W
×
1 Controlelampje startblokkering:
LED

Zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
20.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering elektronisch gestuurde brandstofin-
spuiting:
10.0 A
Backup-zekering:
10.0 A

9-1
1
2
3
4
5
6
7
8
9

GEBRUIKERSINFORMATIE
DAU26351

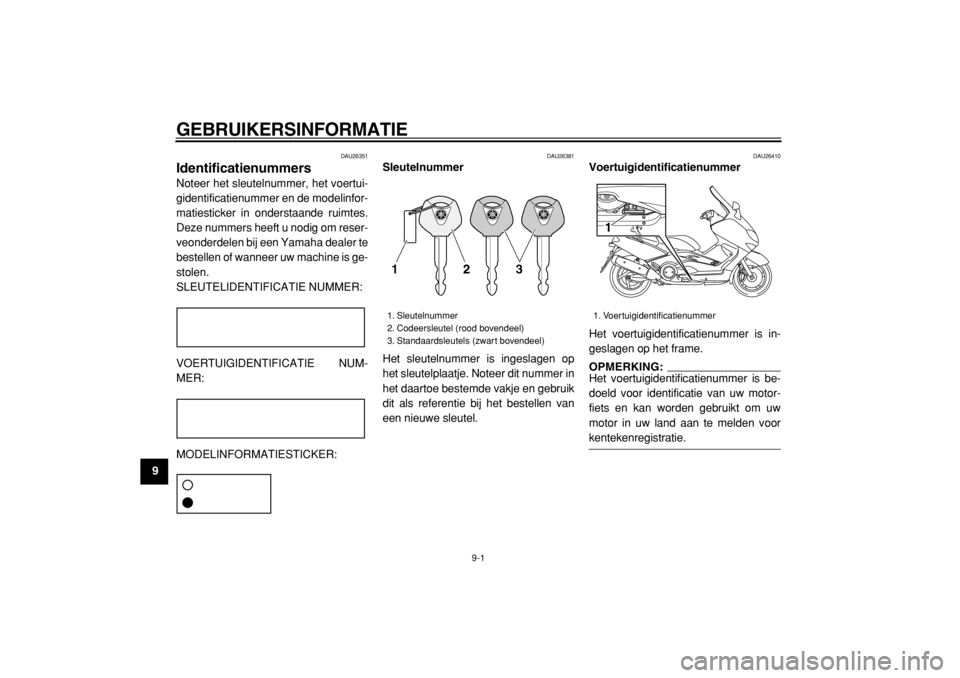

Identificatienummers
Noteer het sleutelnummer, het voertui-
gidentificatienummer en de modelinfor-
matiesticker in onderstaande ruimtes.
Deze nummers heeft u nodig om reser-
veonderdelen bij een Yamaha dealer te
bestellen of wanneer uw machine is ge-
stolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUM-
MER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op
het sleutelplaatje. Noteer dit nummer in
het daartoe bestemde vakje en gebruik
dit als referentie bij het bestellen van
een nieuwe sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is in-
geslagen op het frame.
OPMERKING:
Het voertuigidentificatienummer is be-
doeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw
motor in uw land aan te melden voor

kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
1

GEBRUIKERSINFORMATIE
9-2
2
3
4
5
6
7
8
9

DAU26500
Modelinformatiesticker
De modelinformatiesticker is beves-
tigd aan de binnenzijde van het achter-
ste opbergcompartiment. (Zie
pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om re-
serve-onderdelen te bestellen bij een
Yamaha dealer.
1. Modelinformatiesticker
1
