FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9

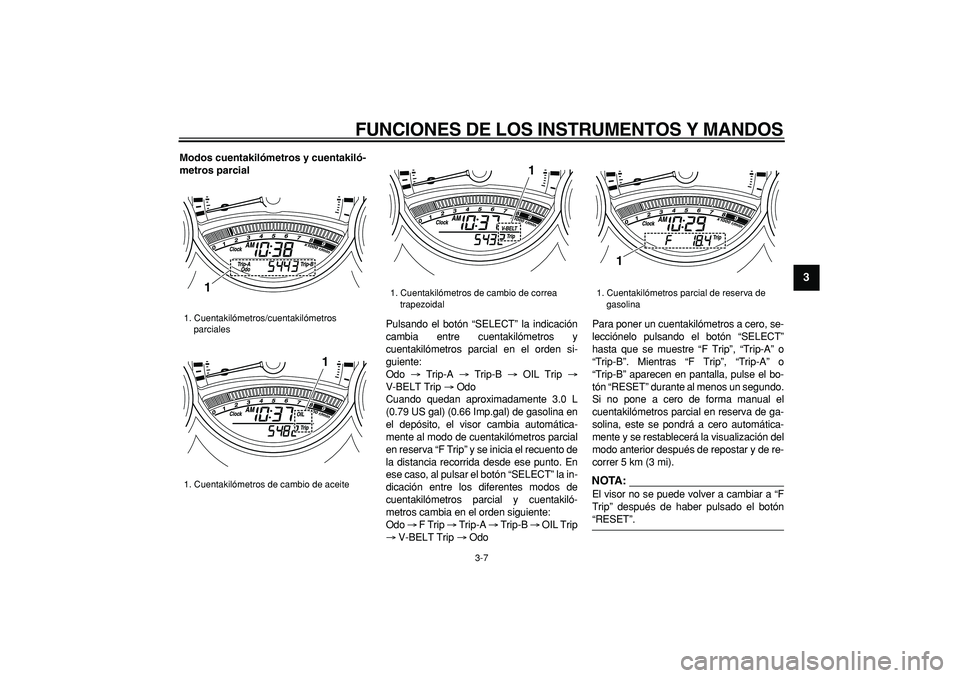

Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros y
cuentakilómetros parcial en el orden si-
guiente:
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
Odo
Cuando quedan aproximadamente 3.0 L
(0.79 US gal) (0.66 Imp.gal) de gasolina en
el depósito, el visor cambia automática-
mente al modo de cuentakilómetros parcial
en reserva “F Trip” y se inicia el recuento de
la distancia recorrida desde ese punto. En
ese caso, al pulsar el botón “SELECT” la in-
dicación entre los diferentes modos de
cuentakilómetros parcial y cuentakiló-
metros cambia en el orden siguiente:
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoPara poner un cuentakilómetros a cero, se-
lecciónelo pulsando el botón “SELECT”
hasta que se muestre “F Trip”, “Trip-A” o
“Trip-B”. Mientras “F Trip”, “Trip-A” o
“Trip-B” aparecen en pantalla, pulse el bo-
tón “RESET” durante al menos un segundo.
Si no pone a cero de forma manual el
cuentakilómetros parcial en reserva de ga-
solina, este se pondrá a cero automática-
mente y se restablecerá la visualización del
modo anterior después de repostar y de re-
correr 5 km (3 mi).
NOTA:
El visor no se puede volver a cambiar a “F
Trip” después de haber pulsado el botón
“RESET”.
1. Cuentakilómetros/cuentakilómetros
parciales
1. Cuentakilómetros de cambio de aceite
1
1
1. Cuentakilómetros de cambio de correa
trapezoidal
1
1. Cuentakilómetros parcial de reserva de
gasolina
1

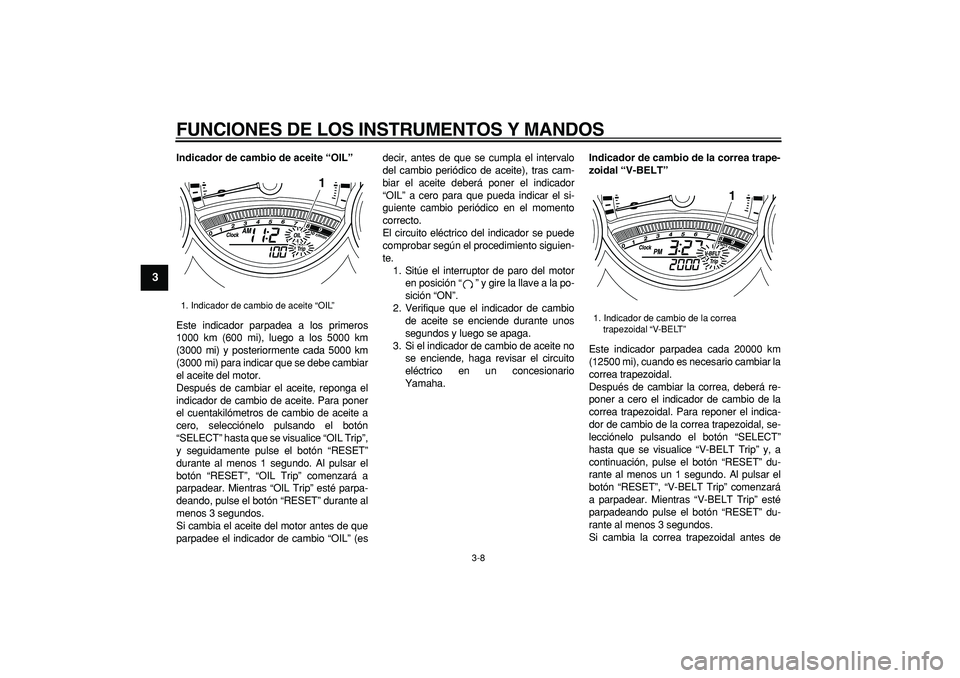

Page 22 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
Indicador de cambio de aceite “OIL”
Este indicador parpadea a los primeros
1000 km (600 mi), luego a los 5000 km
(3000 mi) y posteriormente cada 5000 km
(3000 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. Para poner
el cuentakilómetros de cambio de aceite a
cero, selecciónelo pulsando el botón
“SELECT” hasta que se visualice “OIL Trip”,
y seguidamente pulse el botón “RESET”
durante al menos 1 segundo. Al pulsar el
botón “RESET”, “OIL Trip” comenzará a
parpadear. Mientras “OIL Trip” esté parpa-
deando, pulse el botón “RESET” durante al
menos 3 segundos.
Si cambia el aceite del motor antes de que
parpadee el indicador de cambio “OIL” (esdecir, antes de que se cumpla el intervalo
del cambio periódico de aceite), tras cam-
biar el aceite deberá poner el indicador
“OIL” a cero para que pueda indicar el si-
guiente cambio periódico en el momento
correcto.
El circuito eléctrico del indicador se puede
comprobar según el procedimiento siguien-
te.
1. Sitúe el interruptor de paro del motor
en posición “” y gire la llave a la po-
sición “ON”.
2. Verifique que el indicador de cambio
de aceite se enciende durante unos
segundos y luego se apaga.
3. Si el indicador de cambio de aceite no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
Indicador de cambio de la correa trape-
zoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cambiar la
correa trapezoidal.
Después de cambiar la correa, deberá re-
poner a cero el indicador de cambio de la
correa trapezoidal. Para reponer el indica-
dor de cambio de la correa trapezoidal, se-
lecciónelo pulsando el botón “SELECT”
hasta que se visualice “V-BELT Trip” y, a
continuación, pulse el botón “RESET” du-
rante al menos un 1 segundo. Al pulsar el
botón “RESET”, “V-BELT Trip” comenzará
a parpadear. Mientras “V-BELT Trip” esté
parpadeando pulse el botón “RESET” du-
rante al menos 3 segundos.
Si cambia la correa trapezoidal antes de
1. Indicador de cambio de aceite “OIL”
1
1. Indicador de cambio de la correa
trapezoidal “V-BELT”
1

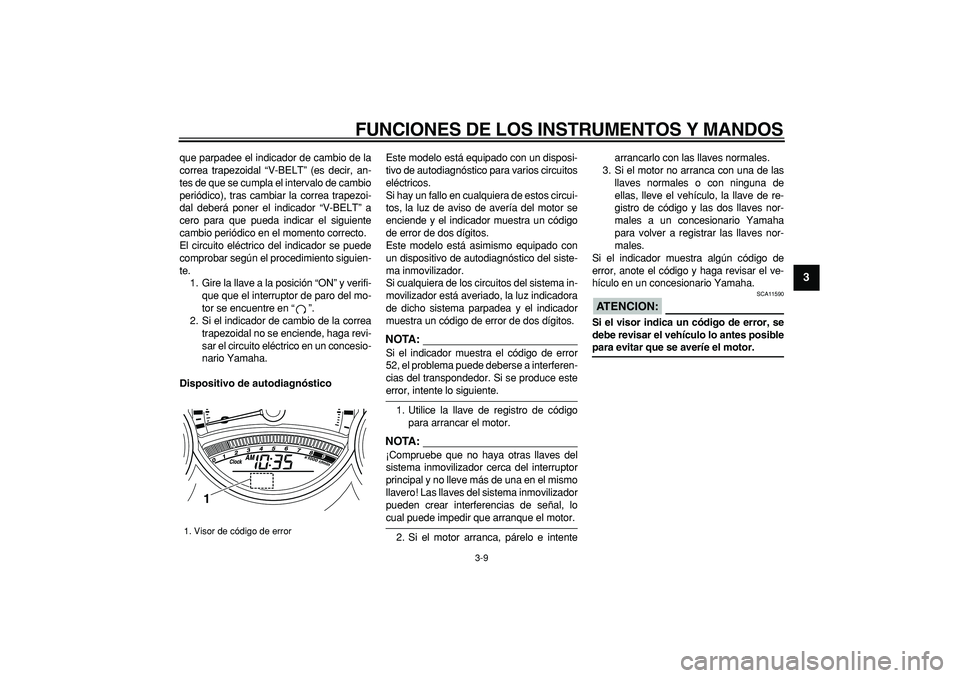

Page 23 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9
que parpadee el indicador de cambio de la
correa trapezoidal “V-BELT” (es decir, an-
tes de que se cumpla el intervalo de cambio
periódico), tras cambiar la correa trapezoi-
dal deberá poner el indicador “V-BELT” a
cero para que pueda indicar el siguiente
cambio periódico en el momento correcto.
El circuito eléctrico del indicador se puede
comprobar según el procedimiento siguien-
te.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
2. Si el indicador de cambio de la correa
trapezoidal no se enciende, haga revi-
sar el circuito eléctrico en un concesio-
nario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el indicador muestra un código
de error de dos dígitos.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el indicador
muestra un código de error de dos dígitos.
NOTA:
Si el indicador muestra el código de error
52, el problema puede deberse a interferen-
cias del transpondedor. Si se produce este
error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intentearrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
1. Visor de código de error
1
Page 24 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9
SAU12331

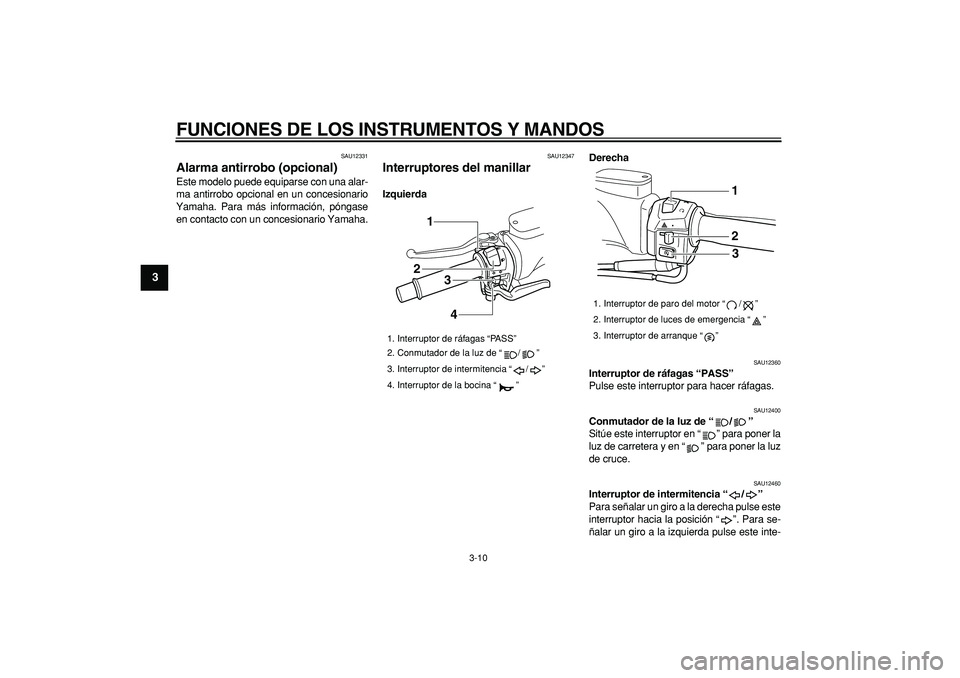

Alarma antirrobo (opcional)
Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12347
Interruptores del manillar
IzquierdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
1. Interruptor de ráfagas “PASS”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
1
2
3
4
1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor de arranque “”
1
23
Page 25 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
2
34
5
6
7
8
9

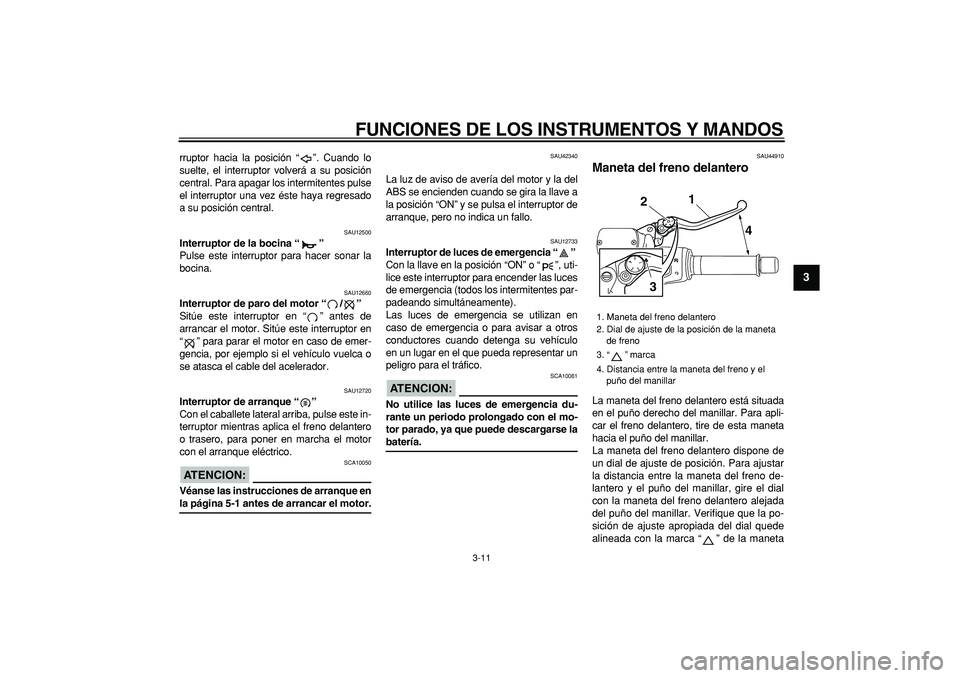

rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico.
ATENCION:
SCA10050
Véanse las instrucciones de arranque en
la página 5-1 antes de arrancar el motor.
SAU42340
La luz de aviso de avería del motor y la del
ABS se encienden cuando se gira la llave a
la posición “ON” y se pulsa el interruptor de
arranque, pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU44910
Maneta del freno delantero
La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
La maneta del freno delantero dispone de
un dial de ajuste de posición. Para ajustar
la distancia entre la maneta del freno de-
lantero y el puño del manillar, gire el dial
con la maneta del freno delantero alejada
del puño del manillar. Verifique que la po-
sición de ajuste apropiada del dial quede
alineada con la marca “” de la maneta
1. Maneta del freno delantero
2. Dial de ajuste de la posición de la maneta
de freno
3. “” marca
4. Distancia entre la maneta del freno y el
puño del manillar
1
3
4 2
Page 26 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9

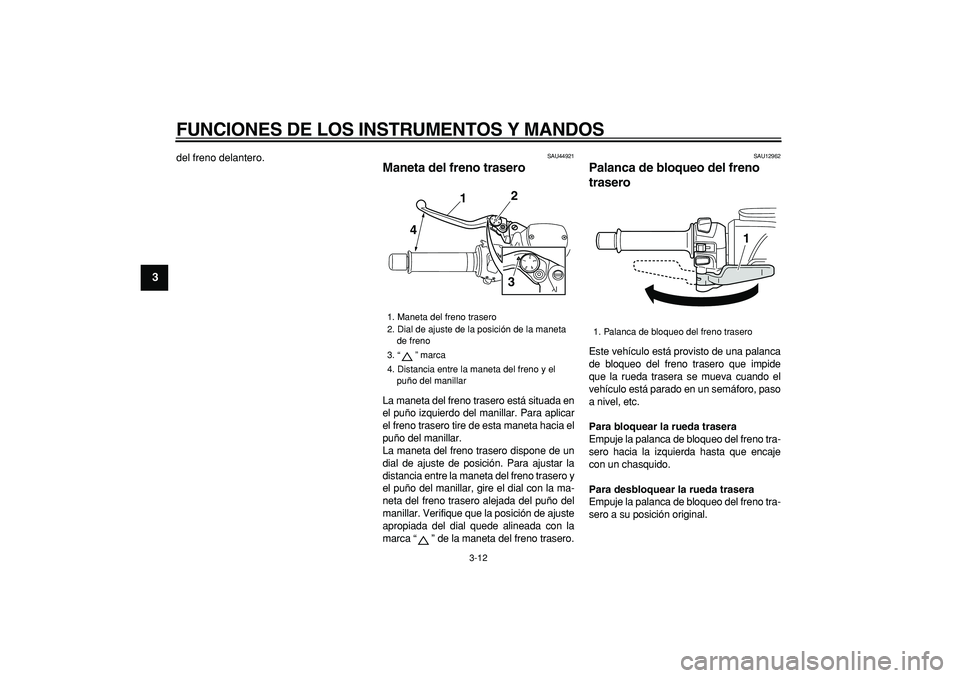

del freno delantero.
SAU44921
Maneta del freno trasero
La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
La maneta del freno trasero dispone de un
dial de ajuste de posición. Para ajustar la
distancia entre la maneta del freno trasero y
el puño del manillar, gire el dial con la ma-
neta del freno trasero alejada del puño del
manillar. Verifique que la posición de ajuste
apropiada del dial quede alineada con la
marca “” de la maneta del freno trasero.
SAU12962
Palanca de bloqueo del freno
trasero
Este vehículo está provisto de una palanca
de bloqueo del freno trasero que impide
que la rueda trasera se mueva cuando el
vehículo está parado en un semáforo, paso
a nivel, etc.
Para bloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero hacia la izquierda hasta que encaje
con un chasquido.
Para desbloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero a su posición original.
1. Maneta del freno trasero
2. Dial de ajuste de la posición de la maneta
de freno
3. “” marca
4. Distancia entre la maneta del freno y el
puño del manillar1
3
42
1. Palanca de bloqueo del freno trasero
1
Page 27 of 92

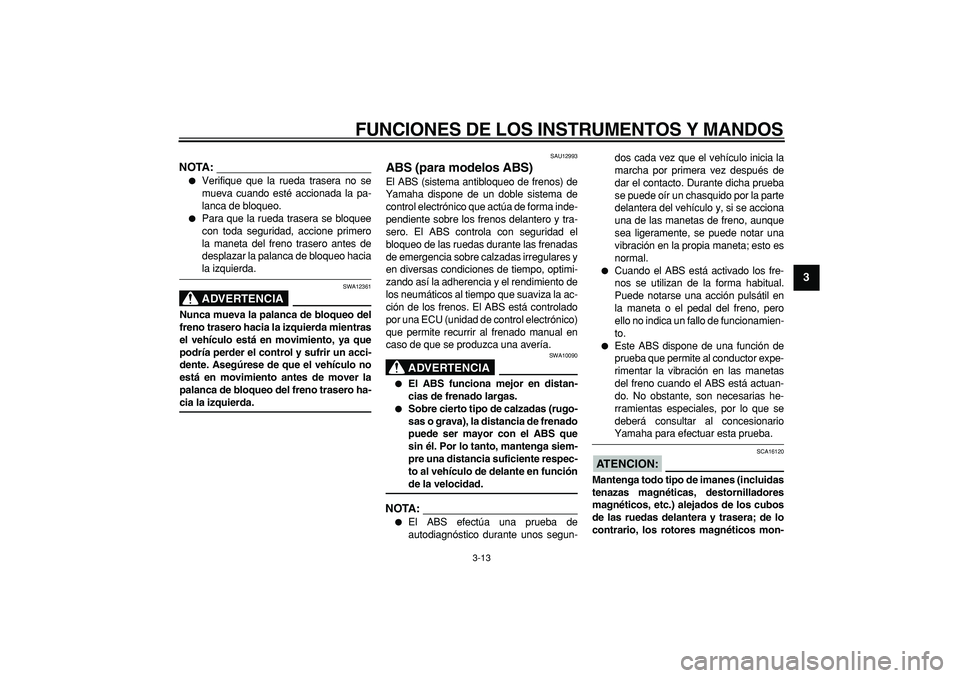

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
2
34
5
6
7
8
9
NOTA:
Verifique que la rueda trasera no se
mueva cuando esté accionada la pa-
lanca de bloqueo.
Para que la rueda trasera se bloquee
con toda seguridad, accione primero
la maneta del freno trasero antes de
desplazar la palanca de bloqueo hacia
la izquierda.
ADVERTENCIA
SWA12361
Nunca mueva la palanca de bloqueo del
freno trasero hacia la izquierda mientras
el vehículo está en movimiento, ya que
podría perder el control y sufrir un acci-
dente. Asegúrese de que el vehículo no
está en movimiento antes de mover la
palanca de bloqueo del freno trasero ha-
cia la izquierda.
SAU12993
ABS (para modelos ABS)
El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS controla con seguridad el
bloqueo de las ruedas durante las frenadas
de emergencia sobre calzadas irregulares y
en diversas condiciones de tiempo, optimi-
zando así la adherencia y el rendimiento de
los neumáticos al tiempo que suaviza la ac-
ción de los frenos. El ABS está controlado
por una ECU (unidad de control electrónico)
que permite recurrir al frenado manual en
caso de que se produzca una avería.
ADVERTENCIA
SWA10090
El ABS funciona mejor en distan-
cias de frenado largas.
Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA:
El ABS efectúa una prueba de
autodiagnóstico durante unos segun-dos cada vez que el vehículo inicia la
marcha por primera vez después de
dar el contacto. Durante dicha prueba
se puede oír un chasquido por la parte
delantera del vehículo y, si se acciona
una de las manetas de freno, aunque
sea ligeramente, se puede notar una
vibración en la propia maneta; esto es
normal.
Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede notarse una acción pulsátil en
la maneta o el pedal del freno, pero
ello no indica un fallo de funcionamien-
to.
Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en las manetas
del freno cuando el ABS está actuan-
do. No obstante, son necesarias he-
rramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCION:
SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de lo
contrario, los rotores magnéticos mon-
Page 28 of 92

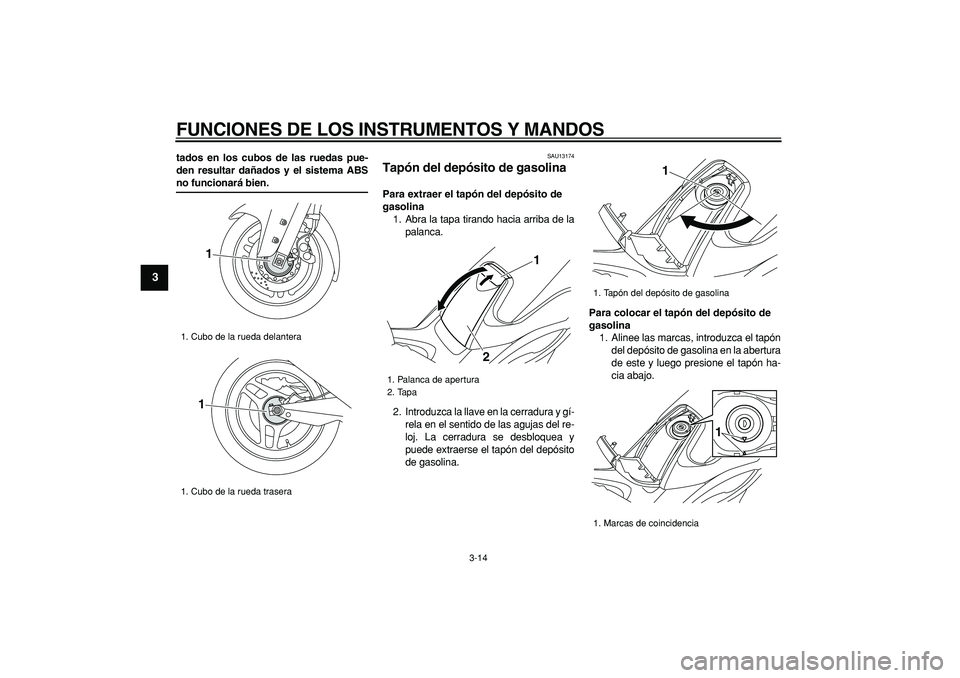

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
1
2
3
4
5
6
7
8
9
tados en los cubos de las ruedas pue-
den resultar dañados y el sistema ABS
no funcionará bien.
SAU13174
Tapón del depósito de gasolina
Para extraer el tapón del depósito de
gasolina
1. Abra la tapa tirando hacia arriba de la
palanca.
2. Introduzca la llave en la cerradura y gí-
rela en el sentido de las agujas del re-
loj. La cerradura se desbloquea y
puede extraerse el tapón del depósito
de gasolina.
Para colocar el tapón del depósito de
gasolina
1. Alinee las marcas, introduzca el tapón
del depósito de gasolina en la abertura
de este y luego presione el tapón ha-
cia abajo.
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
11
1. Palanca de apertura
2. Tapa
1
2
1. Tapón del depósito de gasolina
1. Marcas de coincidencia
1
1
Page 29 of 92

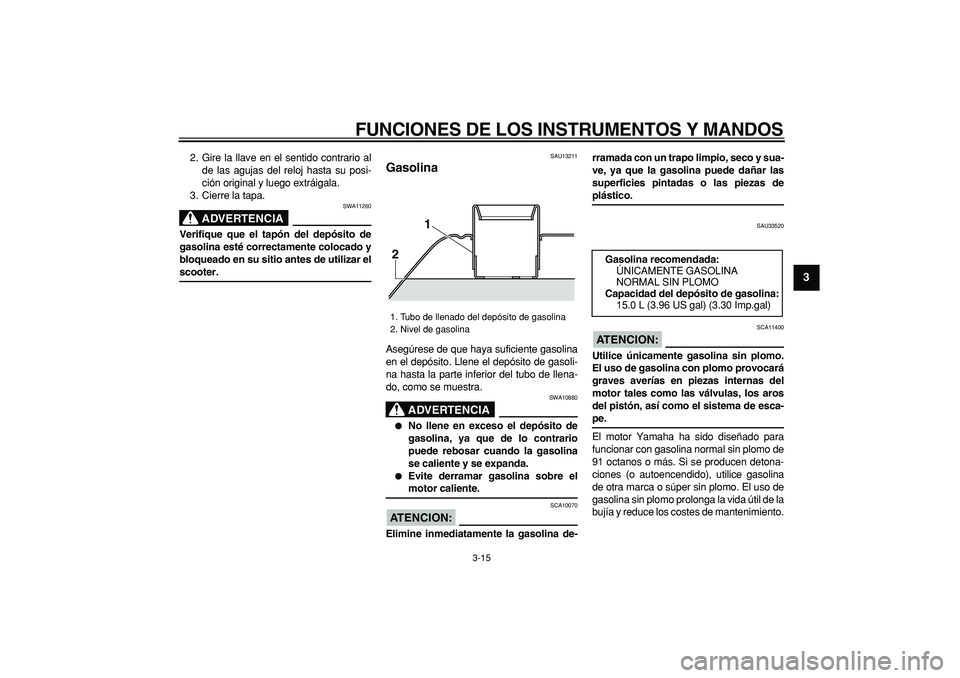

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
2
34
5
6
7
8
9
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
3. Cierre la tapa.
ADVERTENCIA
SWA11260
Verifique que el tapón del depósito de
gasolina esté correctamente colocado y
bloqueado en su sitio antes de utilizar el
scooter.
SAU13211
Gasolina
Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre el
motor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas de
plástico.
SAU33520
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
21
Gasolina recomendada:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de gasolina:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Page 30 of 92

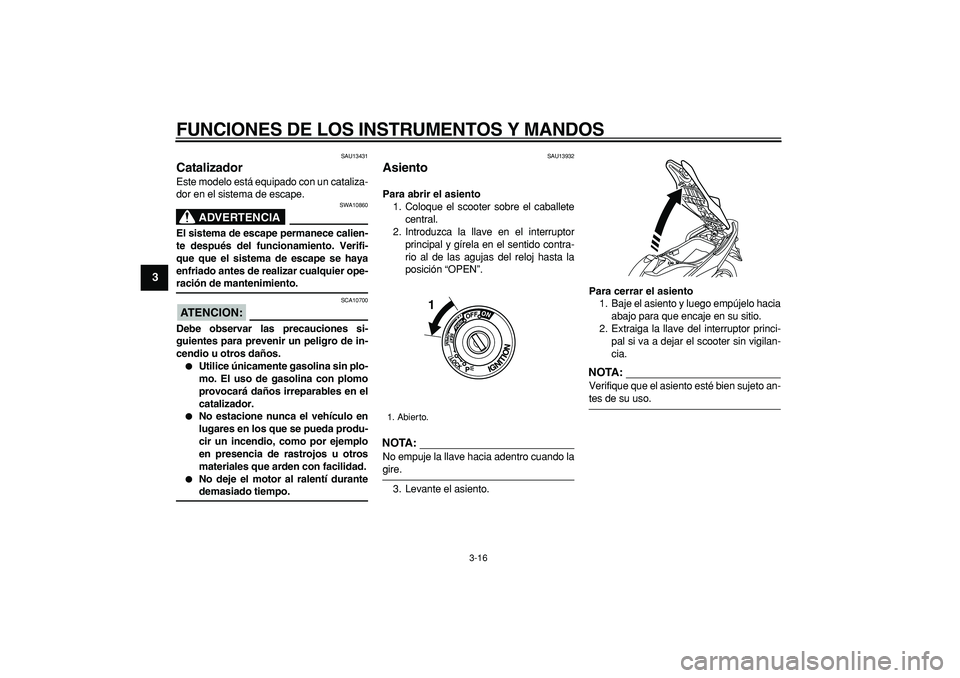

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
1
2
3
4
5
6
7
8
9
SAU13431
Catalizador
Este modelo está equipado con un cataliza-
dor en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-
ración de mantenimiento.
ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durante
demasiado tiempo.
SAU13932
Asiento
Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “OPEN”.
NOTA:
No empuje la llave hacia adentro cuando la
gire.
3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTA:
Verifique que el asiento esté bien sujeto an-
tes de su uso.
1. Abierto.
1
