MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
2
3
4
5
67
8
9
SAU18771

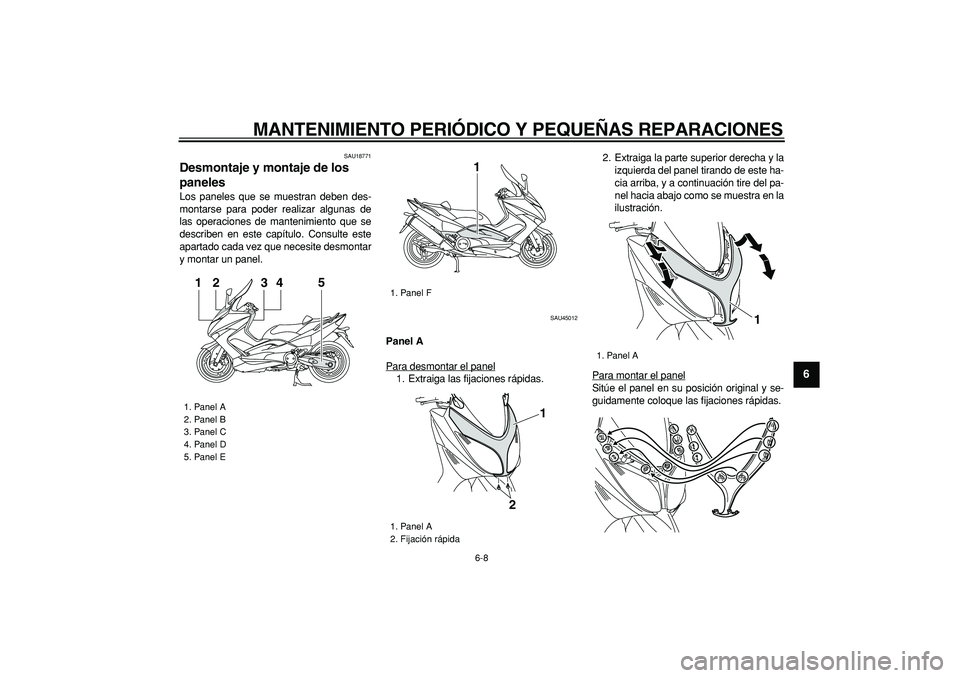

Desmontaje y montaje de los
paneles
Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU45012
Panel A
Para desmontar el panel
1. Extraiga las fijaciones rápidas.2. Extraiga la parte superior derecha y la
izquierda del panel tirando de este ha-
cia arriba, y a continuación tire del pa-
nel hacia abajo como se muestra en la
ilustración.
Para montar el panel
Sitúe el panel en su posición original y se-
guidamente coloque las fijaciones rápidas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel E
34
5
12
1. Panel F
1. Panel A
2. Fijación rápida
1
2
1
1. Panel A
1
Page 52 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
1
2
3
4
5
6
7
8
9

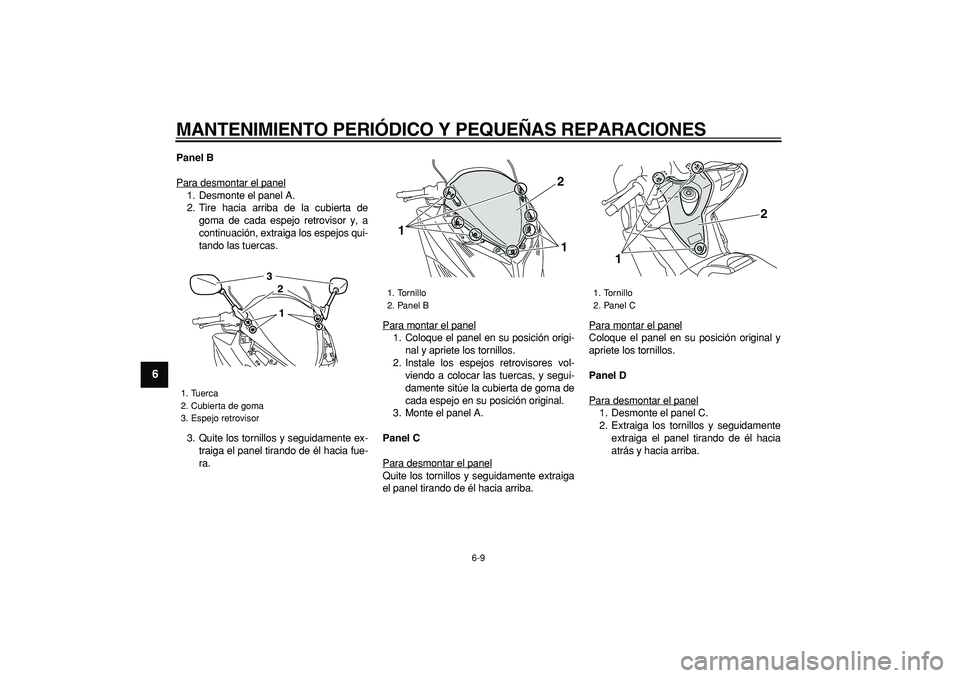

Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Tire hacia arriba de la cubierta de
goma de cada espejo retrovisor y, a
continuación, extraiga los espejos qui-
tando las tuercas.
3. Quite los tornillos y seguidamente ex-
traiga el panel tirando de él hacia fue-
ra.Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete los tornillos.
2. Instale los espejos retrovisores vol-
viendo a colocar las tuercas, y segui-
damente sitúe la cubierta de goma de
cada espejo en su posición original.
3. Monte el panel A.
Panel C
Para desmontar el panelQuite los tornillos y seguidamente extraiga
el panel tirando de él hacia arriba.Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
Panel D
Para desmontar el panel1. Desmonte el panel C.
2. Extraiga los tornillos y seguidamente
extraiga el panel tirando de él hacia
atrás y hacia arriba.
1. Tuerca
2. Cubierta de goma
3. Espejo retrovisor
1
32
1. Tornillo
2. Panel B
21
1
1. Tornillo
2. Panel C
2
1
Page 53 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
2
3
4
5
67
8
9
Para montar el panel
1. Coloque el panel en su posición origi-
nal y apriete los tornillos.
2. Monte el panel C.

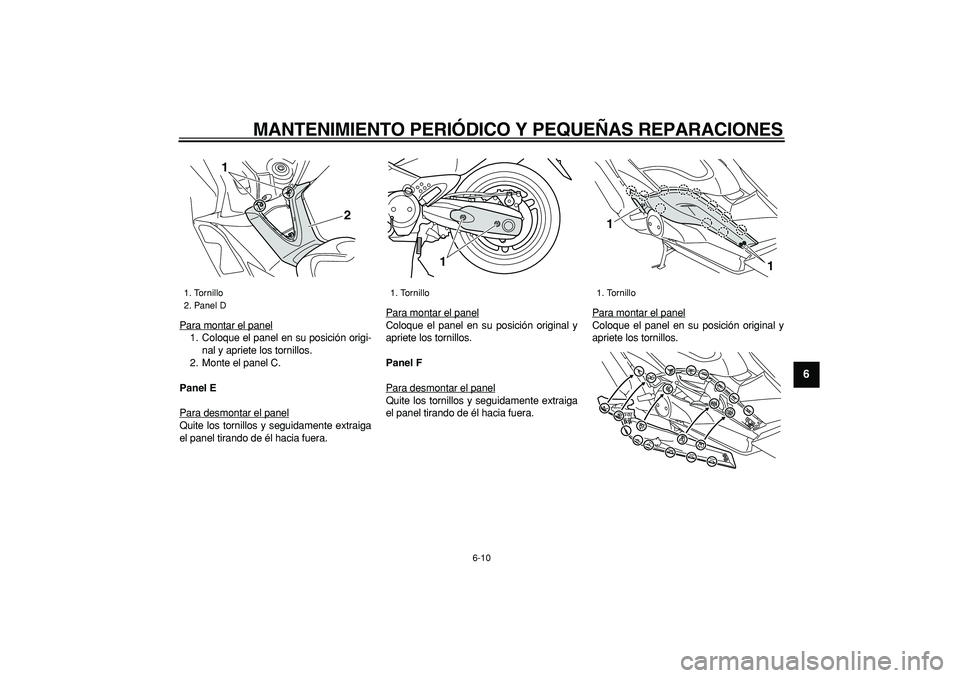

Panel E
Para desmontar el panelQuite los tornillos y seguidamente extraiga
el panel tirando de él hacia fuera.Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
Panel F
Para desmontar el panelQuite los tornillos y seguidamente extraiga
el panel tirando de él hacia fuera.Para montar el panel
Coloque el panel en su posición original y
apriete los tornillos.
1. Tornillo
2. Panel D
2
1
1. Tornillo1
1. Tornillo
1
1
Page 54 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
1
2
3
4
5
6
7
8
9

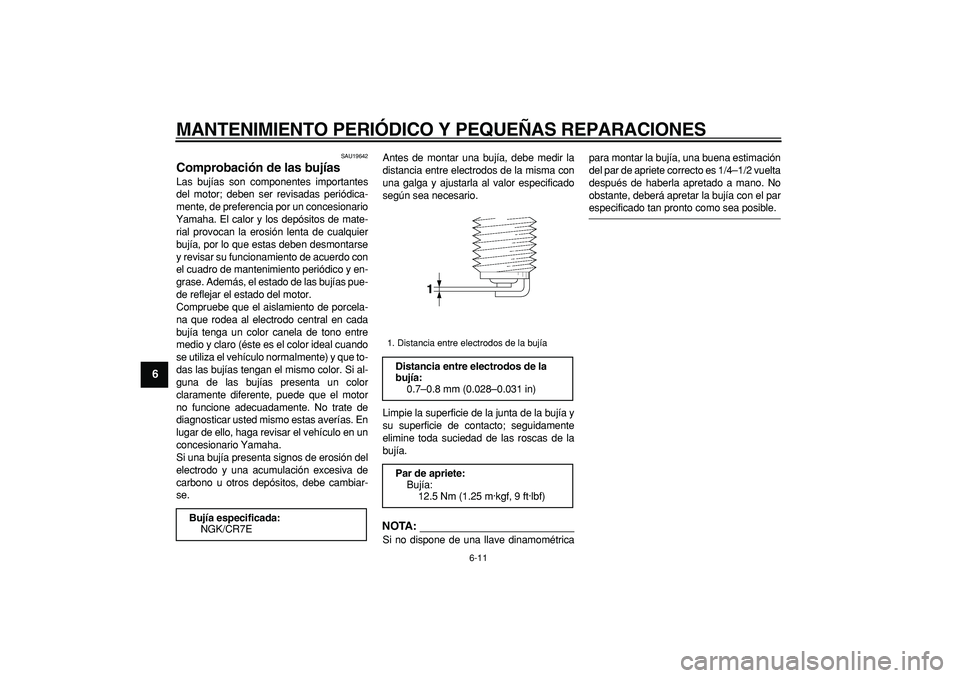

SAU19642
Comprobación de las bujías
Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA:
Si no dispone de una llave dinamométricapara montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
Bujía especificada:
NGK/CR7E
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la
bujía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
Page 55 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
2
3
4
5
67
8
9

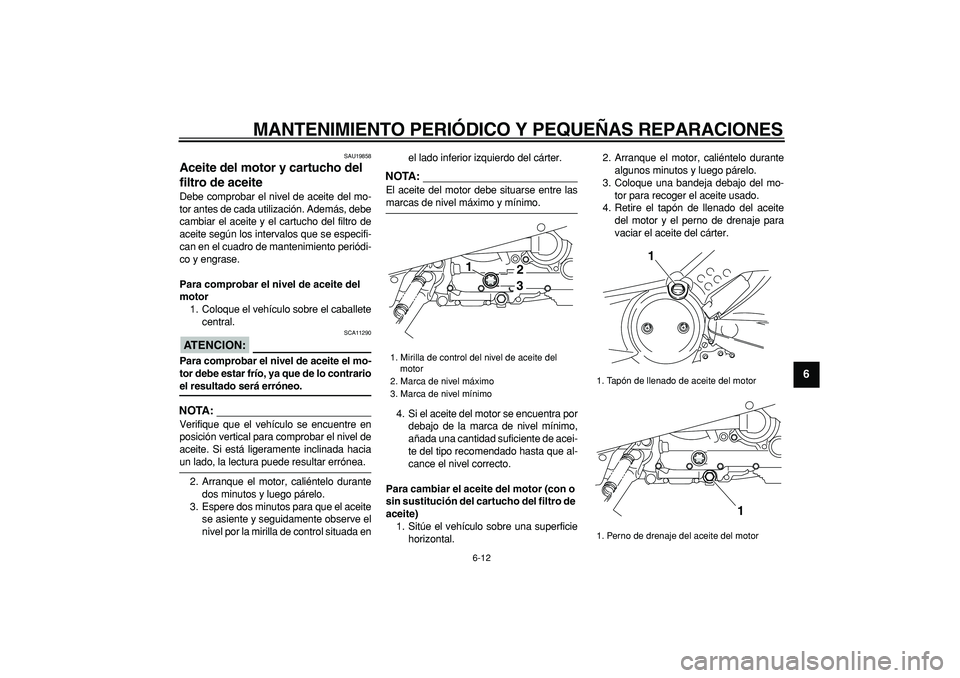

SAU19858
Aceite del motor y cartucho del
filtro de aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.
ATENCION:
SCA11290
Para comprobar el nivel de aceite el mo-
tor debe estar frío, ya que de lo contrario
el resultado será erróneo.
NOTA:
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
dos minutos y luego párelo.
3. Espere dos minutos para que el aceite
se asiente y seguidamente observe el
nivel por la mirilla de control situada enel lado inferior izquierdo del cárter.
NOTA:
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Sitúe el vehículo sobre una superficie
horizontal.2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
4. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
1. Mirilla de control del nivel de aceite del
motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
32
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
1
1
Page 56 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
1
2
3
4
5
6
7
8
9

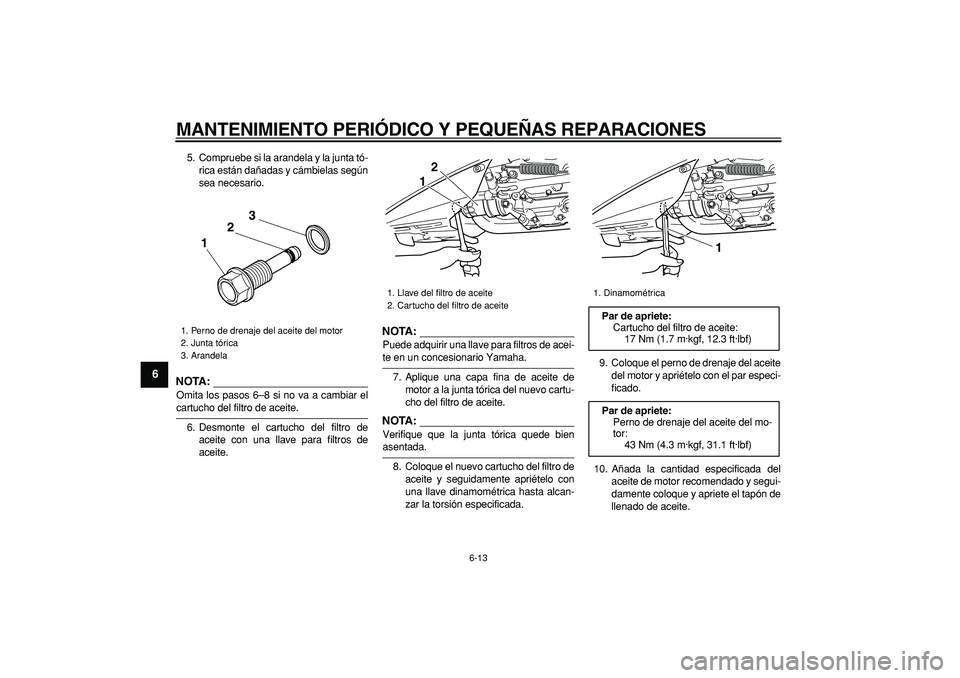

5. Compruebe si la arandela y la junta tó-
rica están dañadas y cámbielas según
sea necesario.
NOTA:
Omita los pasos 6–8 si no va a cambiar el
cartucho del filtro de aceite.
6. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.
NOTA:
Puede adquirir una llave para filtros de acei-
te en un concesionario Yamaha.
7. Aplique una capa fina de aceite de
motor a la junta tórica del nuevo cartu-
cho del filtro de aceite.
NOTA:
Verifique que la junta tórica quede bien
asentada.
8. Coloque el nuevo cartucho del filtro de
aceite y seguidamente apriételo con
una llave dinamométrica hasta alcan-
zar la torsión especificada.9. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
10. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
1. Perno de drenaje del aceite del motor
2. Junta tórica
3. Arandela
12
3
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1
Page 57 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
2
3
4
5
67
8
9
NOTA:
No olvide limpiar el aceite que se haya de-
rramado en cualquier pieza una vez se ha-
yan enfriado el motor y el sistema de
escape.
ATENCION:
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
11. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
12. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.

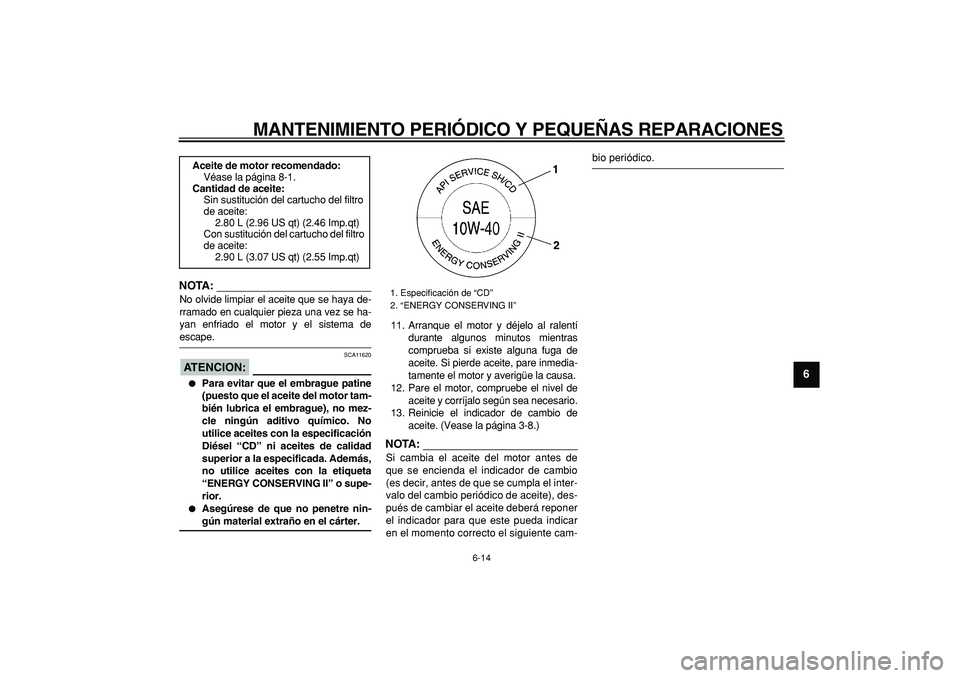

13. Reinicie el indicador de cambio de
aceite. (Vease la página 3-8.)
NOTA:
Si cambia el aceite del motor antes de
que se encienda el indicador de cambio
(es decir, antes de que se cumpla el inter-
valo del cambio periódico de aceite), des-
pués de cambiar el aceite deberá reponer
el indicador para que este pueda indicar
en el momento correcto el siguiente cam-
bio periódico.
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
2.90 L (3.07 US qt) (2.55 Imp.qt)
1. Especificación de “CD”
2. “ENERGY CONSERVING II”
1
2
Page 58 of 92

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
1
2
3
4
5
6
7
8
9

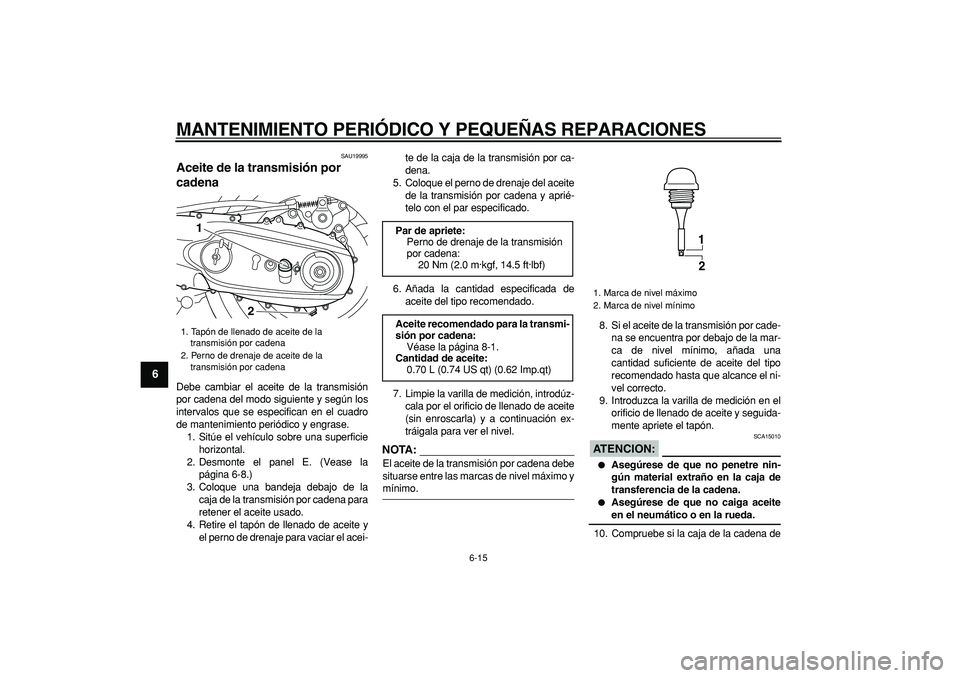

SAU19995
Aceite de la transmisión por
cadena
Debe cambiar el aceite de la transmisión
por cadena del modo siguiente y según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Desmonte el panel E. (Vease la
página 6-8.)
3. Coloque una bandeja debajo de la
caja de la transmisión por cadena para
retener el aceite usado.
4. Retire el tapón de llenado de aceite y
el perno de drenaje para vaciar el acei-te de la caja de la transmisión por ca-
dena.
5. Coloque el perno de drenaje del aceite
de la transmisión por cadena y aprié-
telo con el par especificado.
6. Añada la cantidad especificada de
aceite del tipo recomendado.
7. Limpie la varilla de medición, introdúz-
cala por el orificio de llenado de aceite
(sin enroscarla) y a continuación ex-
tráigala para ver el nivel.
NOTA:
El aceite de la transmisión por cadena debe
situarse entre las marcas de nivel máximo y
mínimo.8. Si el aceite de la transmisión por cade-
na se encuentra por debajo de la mar-
ca de nivel mínimo, añada una
cantidad suficiente de aceite del tipo
recomendado hasta que alcance el ni-
vel correcto.
9. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
ATENCION:
SCA15010
Asegúrese de que no penetre nin-
gún material extraño en la caja de
transferencia de la cadena.
Asegúrese de que no caiga aceite
en el neumático o en la rueda.
10. Compruebe si la caja de la cadena de
1. Tapón de llenado de aceite de la
transmisión por cadena
2. Perno de drenaje de aceite de la
transmisión por cadena
1
2
Par de apriete:
Perno de drenaje de la transmisión
por cadena:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Aceite recomendado para la transmi-
sión por cadena:
Véase la página 8-1.
Cantidad de aceite:
0.70 L (0.74 US qt) (0.62 Imp.qt)
1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
Page 59 of 92

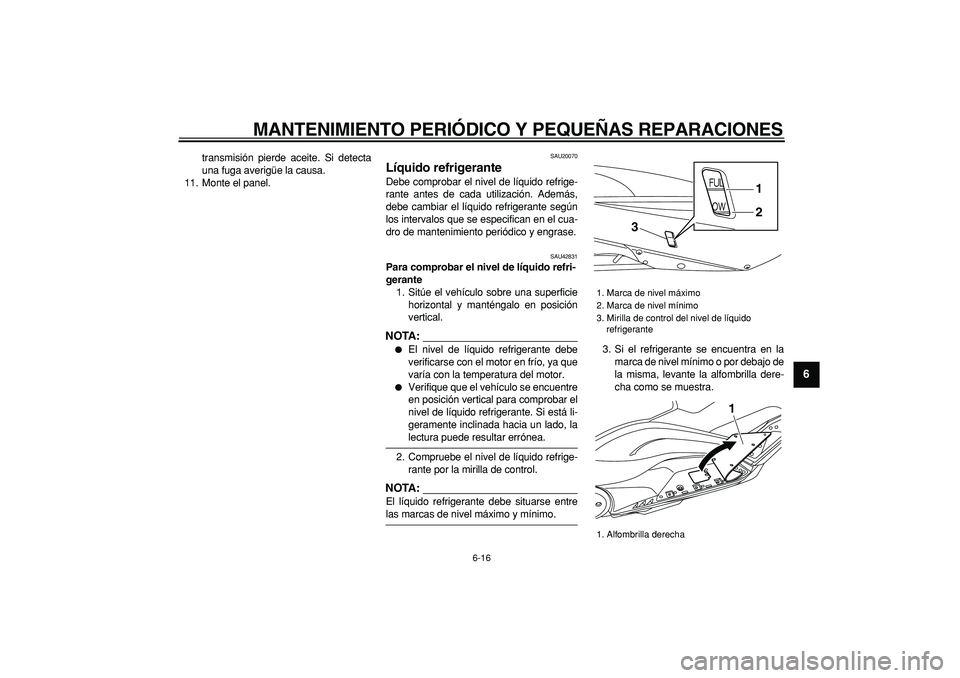

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
2
3
4
5
67
8
9
transmisión pierde aceite. Si detecta
una fuga averigüe la causa.
11. Monte el panel.
SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU42831
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA:
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante por la mirilla de control.
NOTA:
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.3. Si el refrigerante se encuentra en la
marca de nivel mínimo o por debajo de
la misma, levante la alfombrilla dere-
cha como se muestra.
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Mirilla de control del nivel de líquido
refrigerante
1. Alfombrilla derecha
3
1
2
1
Page 60 of 92

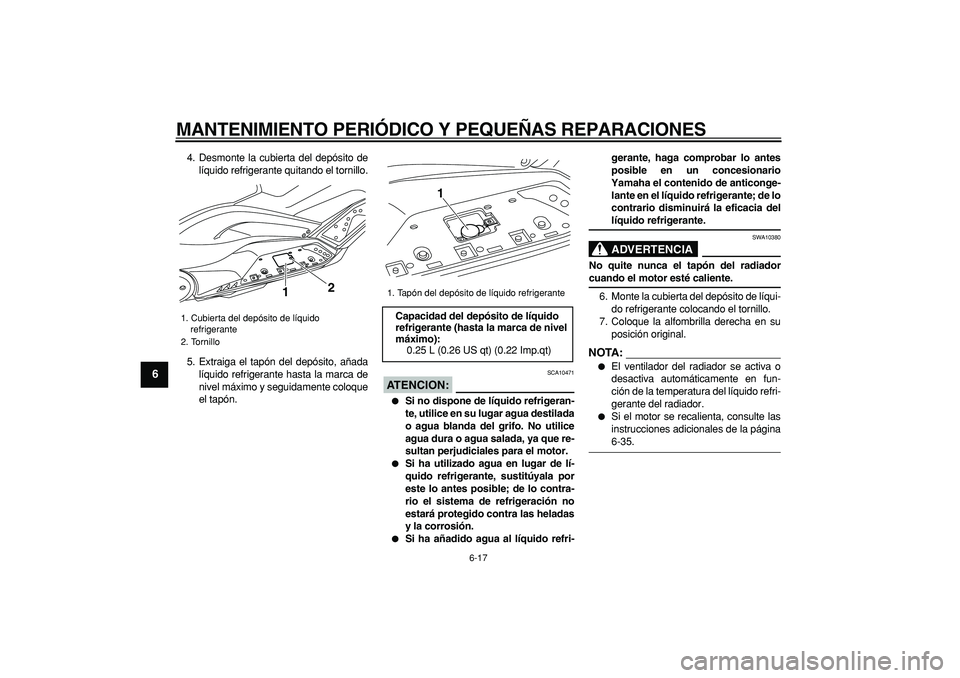

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
1
2
3
4
5
6
7
8
9
4. Desmonte la cubierta del depósito de
líquido refrigerante quitando el tornillo.
5. Extraiga el tapón del depósito, añada
líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón.
ATENCION:
SCA10471
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.
Si ha añadido agua al líquido refri-gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del
líquido refrigerante.
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiador
cuando el motor esté caliente.
6. Monte la cubierta del depósito de líqui-
do refrigerante colocando el tornillo.
7. Coloque la alfombrilla derecha en su
posición original.
NOTA:
El ventilador del radiador se activa o
desactiva automáticamente en fun-
ción de la temperatura del líquido refri-
gerante del radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-35.
1. Cubierta del depósito de líquido
refrigerante
2. Tornillo
12
1. Tapón del depósito de líquido refrigerante
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1
