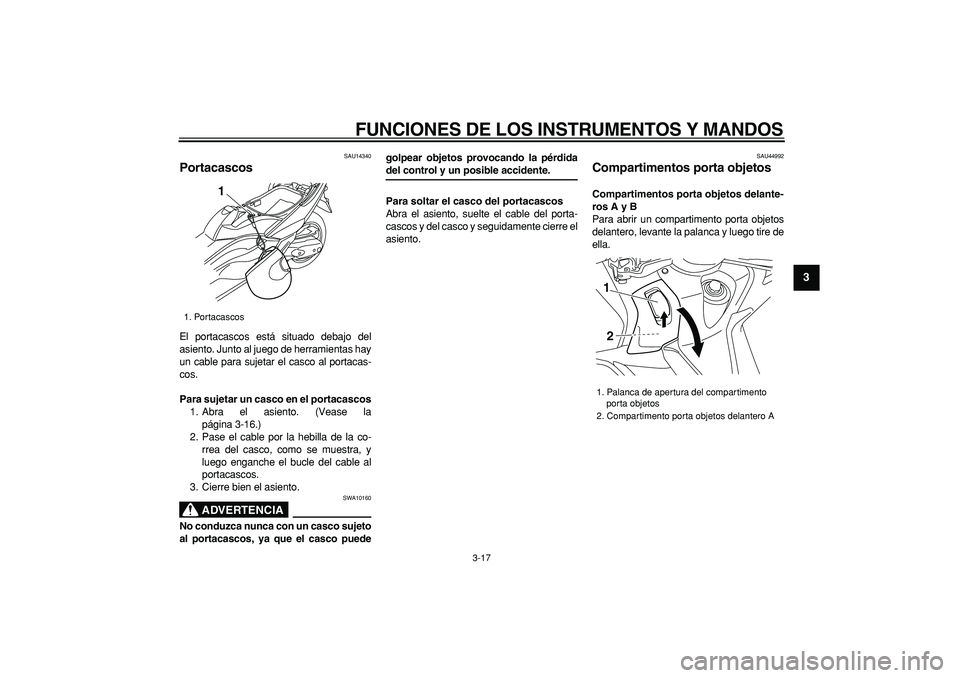

Page 31 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
2
34
5
6
7
8
9
SAU14340
Portacascos
El portacascos está situado debajo del
asiento. Junto al juego de herramientas hay
un cable para sujetar el casco al portacas-
cos.
Para sujetar un casco en el portacascos
1. Abra el asiento. (Vease la
página 3-16.)
2. Pase el cable por la hebilla de la co-
rrea del casco, como se muestra, y
luego enganche el bucle del cable al
portacascos.
3. Cierre bien el asiento.
ADVERTENCIA
SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puedegolpear objetos provocando la pérdida
del control y un posible accidente.
Para soltar el casco del portacascos
Abra el asiento, suelte el cable del porta-
cascos y del casco y seguidamente cierre el
asiento.
SAU44992
Compartimentos porta objetos
Compartimentos porta objetos delante-
ros A y B
Para abrir un compartimento porta objetos
delantero, levante la palanca y luego tire de
ella.
1. Portacascos
1
1. Palanca de apertura del compartimento
porta objetos
2. Compartimento porta objetos delantero A
1
2

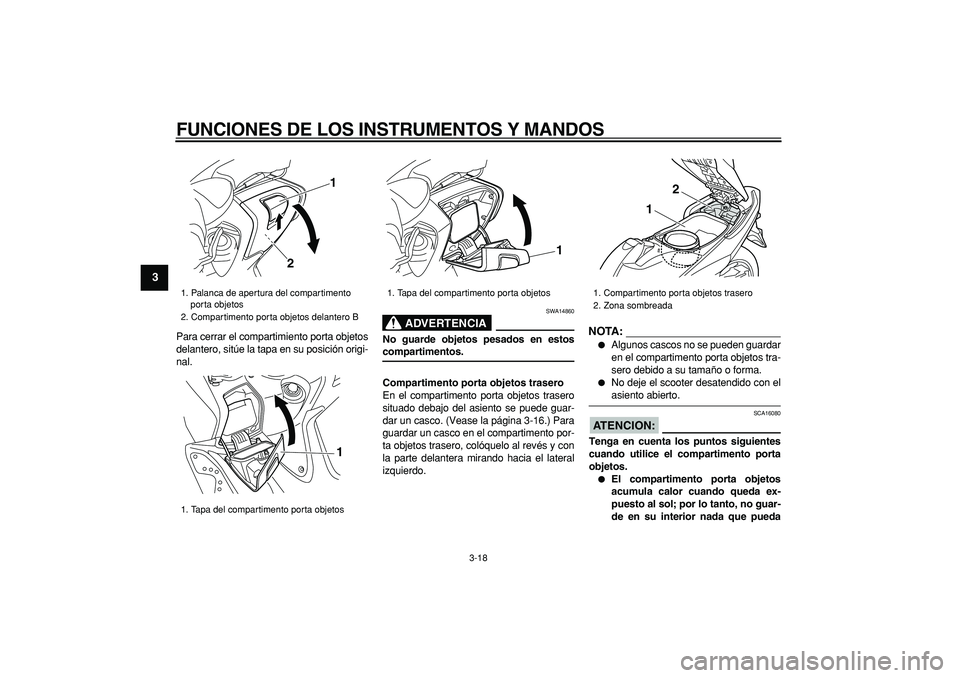

Page 32 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
1
2
3
4
5
6
7
8
9
Para cerrar el compartimiento porta objetos
delantero, sitúe la tapa en su posición origi-
nal.
ADVERTENCIA
SWA14860
No guarde objetos pesados en estos
compartimentos.
Compartimento porta objetos trasero
En el compartimento porta objetos trasero
situado debajo del asiento se puede guar-
dar un casco. (Vease la página 3-16.) Para
guardar un casco en el compartimento por-
ta objetos trasero, colóquelo al revés y con
la parte delantera mirando hacia el lateral
izquierdo.
NOTA:
Algunos cascos no se pueden guardar
en el compartimento porta objetos tra-
sero debido a su tamaño o forma.
No deje el scooter desatendido con el
asiento abierto.
ATENCION:
SCA16080
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento porta
objetos.
El compartimento porta objetos
acumula calor cuando queda ex-
puesto al sol; por lo tanto, no guar-
de en su interior nada que pueda
1. Palanca de apertura del compartimento
porta objetos
2. Compartimento porta objetos delantero B
1. Tapa del compartimento porta objetos
1
2
1
1. Tapa del compartimento porta objetos
1
1. Compartimento porta objetos trasero
2. Zona sombreada
1
2

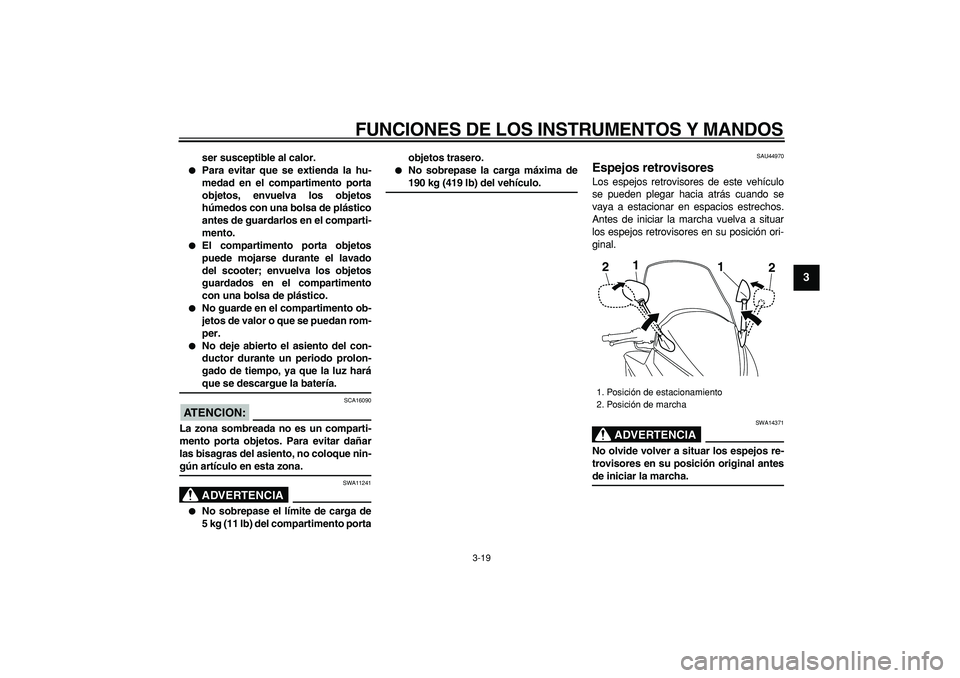

Page 33 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
2
34
5
6
7
8
9
ser susceptible al calor.
Para evitar que se extienda la hu-
medad en el compartimento porta
objetos, envuelva los objetos
húmedos con una bolsa de plástico
antes de guardarlos en el comparti-
mento.
El compartimento porta objetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento
con una bolsa de plástico.
No guarde en el compartimento ob-
jetos de valor o que se puedan rom-
per.
No deje abierto el asiento del con-
ductor durante un periodo prolon-
gado de tiempo, ya que la luz hará
que se descargue la batería.
ATENCION:
SCA16090
La zona sombreada no es un comparti-
mento porta objetos. Para evitar dañar
las bisagras del asiento, no coloque nin-
gún artículo en esta zona.
ADVERTENCIA
SWA11241
No sobrepase el límite de carga de
5 kg (11 lb) del compartimento portaobjetos trasero.
No sobrepase la carga máxima de
190 kg (419 lb) del vehículo.
SAU44970
Espejos retrovisores
Los espejos retrovisores de este vehículo
se pueden plegar hacia atrás cuando se
vaya a estacionar en espacios estrechos.
Antes de iniciar la marcha vuelva a situar
los espejos retrovisores en su posición ori-
ginal.
ADVERTENCIA
SWA14371
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
1. Posición de estacionamiento
2. Posición de marcha
1
1 2
2

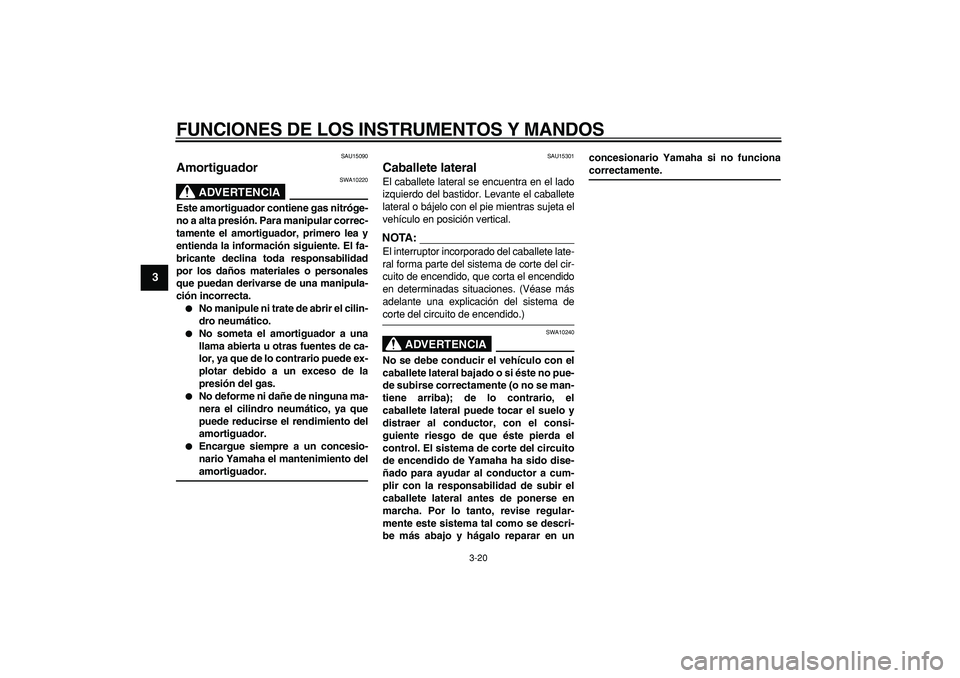

Page 34 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
1
2
3
4
5
6
7
8
9
SAU15090
Amortiguador
ADVERTENCIA
SWA10220
Este amortiguador contiene gas nitróge-
no a alta presión. Para manipular correc-
tamente el amortiguador, primero lea y
entienda la información siguiente. El fa-
bricante declina toda responsabilidad
por los daños materiales o personales
que puedan derivarse de una manipula-
ción incorrecta.
No manipule ni trate de abrir el cilin-
dro neumático.
No someta el amortiguador a una
llama abierta u otras fuentes de ca-
lor, ya que de lo contrario puede ex-
plotar debido a un exceso de la
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro neumático, ya que
puede reducirse el rendimiento del
amortiguador.
Encargue siempre a un concesio-
nario Yamaha el mantenimiento del
amortiguador.
SAU15301
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA:
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el
caballete lateral puede tocar el suelo y
distraer al conductor, con el consi-
guiente riesgo de que éste pierda el
control. El sistema de corte del circuito
de encendido de Yamaha ha sido dise-
ñado para ayudar al conductor a cum-
plir con la responsabilidad de subir el
caballete lateral antes de ponerse en
marcha. Por lo tanto, revise regular-
mente este sistema tal como se descri-
be más abajo y hágalo reparar en unconcesionario Yamaha si no funciona
correctamente.

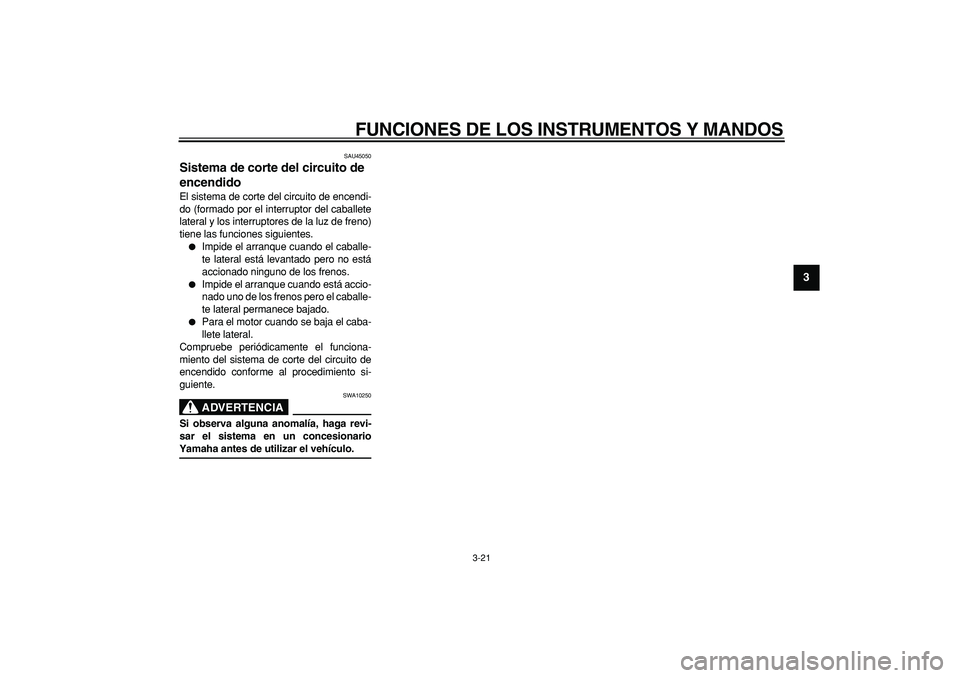

Page 35 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
2
34
5
6
7
8
9
SAU45050
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral y los interruptores de la luz de freno)
tiene las funciones siguientes.
Impide el arranque cuando el caballe-
te lateral está levantado pero no está
accionado ninguno de los frenos.
Impide el arranque cuando está accio-
nado uno de los frenos pero el caballe-
te lateral permanece bajado.
Para el motor cuando se baja el caba-
llete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
ADVERTENCIA
SWA10250
Si observa alguna anomalía, haga revi-
sar el sistema en un concesionario
Yamaha antes de utilizar el vehículo.

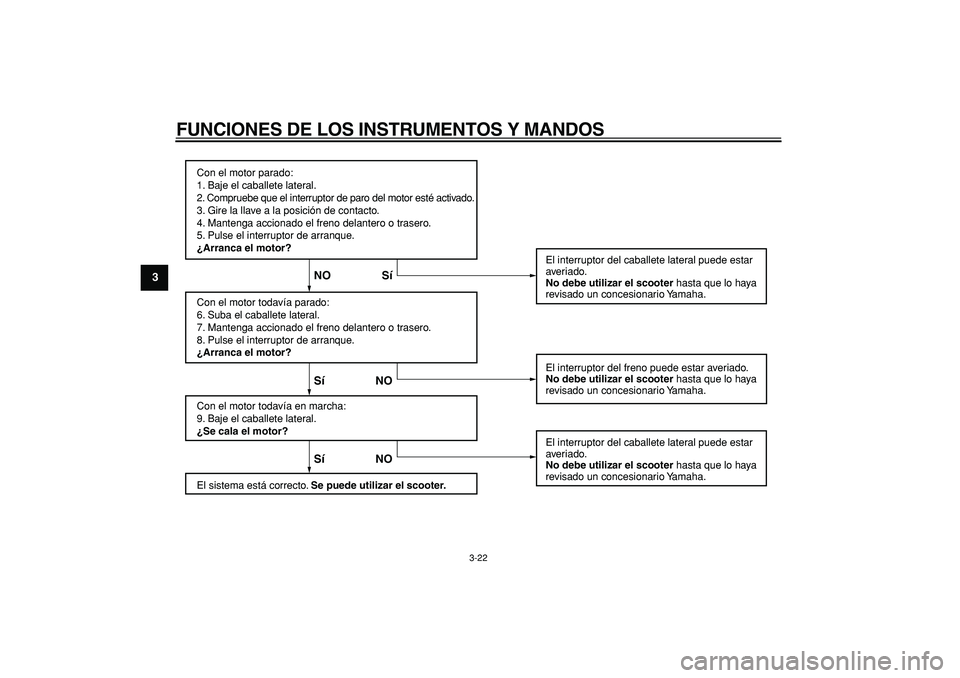

Page 36 of 92
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
1
2
3
4
5
6
7
8
9
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del freno puede estar averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
SíNO SíNO NO Sí

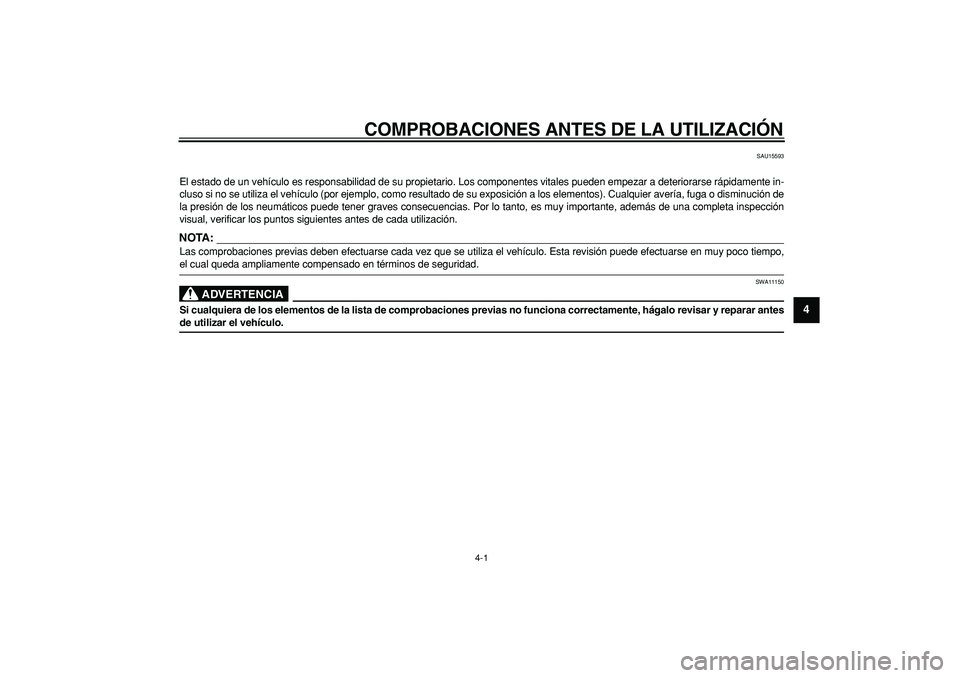

Page 37 of 92
4-1
2
3
45
6
7
8
9
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SAU15593
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,
el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antes
de utilizar el vehículo.
Page 38 of 92
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
1
2
3
4
5
6
7
8
9
SAU15605

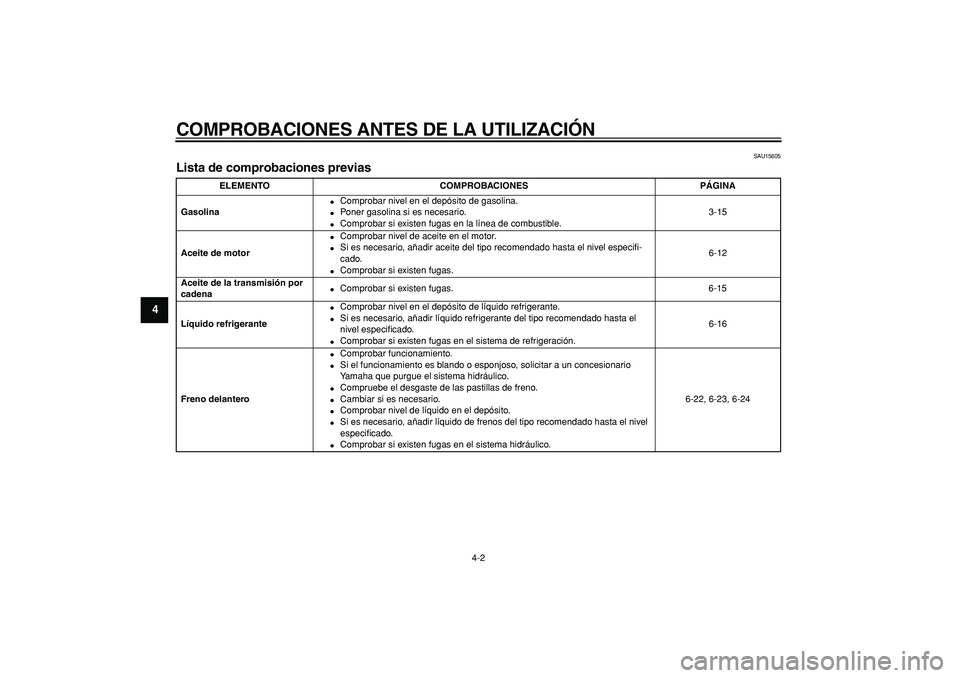

Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
Gasolina
Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-15
Aceite de motor
Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especifi-
cado.
Comprobar si existen fugas.6-12
Aceite de la transmisión por
cadena
Comprobar si existen fugas. 6-15
Líquido refrigerante
Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el
nivel especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-16
Freno delantero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-22, 6-23, 6-24

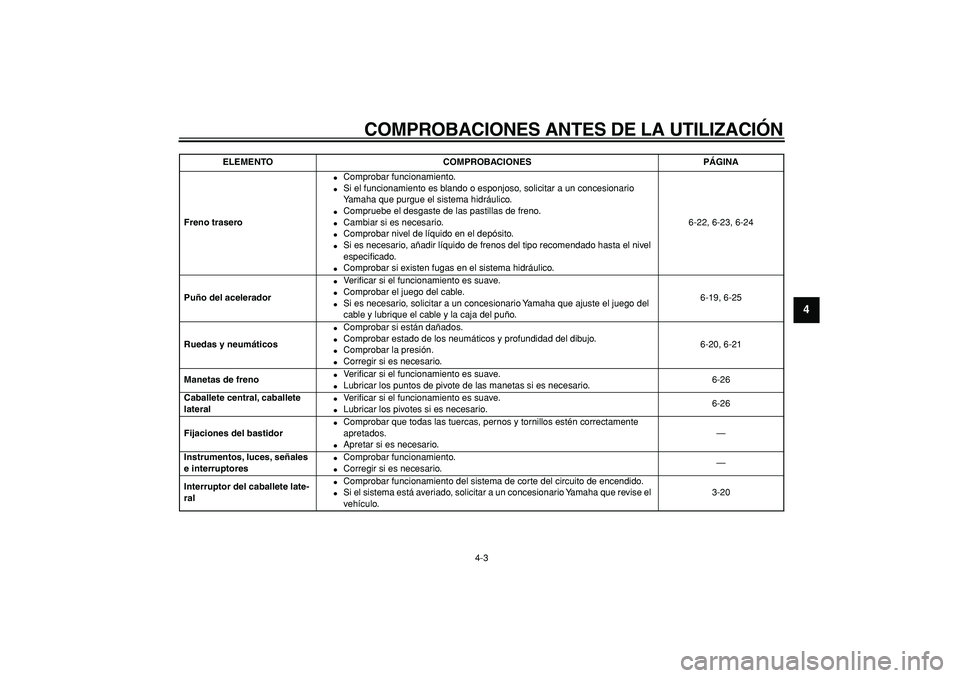

Page 39 of 92
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
2
3
45
6
7
8
9
Freno trasero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-22, 6-23, 6-24
Puño del acelerador
Ve r ificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-19, 6-25
Ruedas y neumáticos
Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-20, 6-21
Manetas de freno
Ve r ificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-26
Caballete central, caballete
lateral
Ve r ificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-26
Fijaciones del bastidor
Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores
Comprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral
Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el
vehículo.3-20
ELEMENTO COMPROBACIONES PÁGINA
Page 40 of 92
5-1
1
2
3
4
5
6
7
8
9

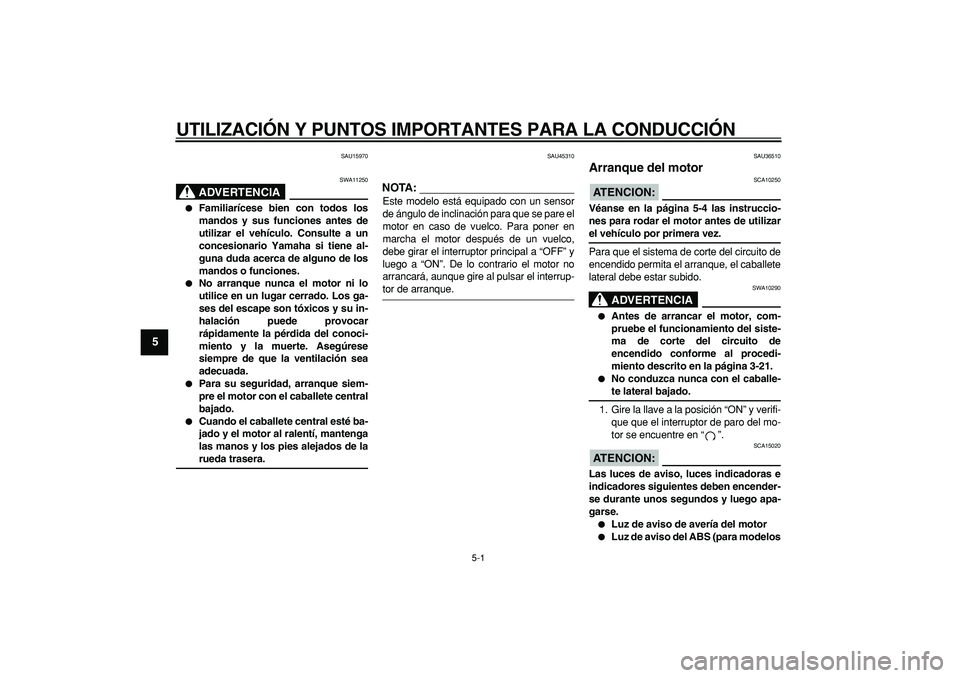

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15970
ADVERTENCIA
SWA11250
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar el vehículo. Consulte a un
concesionario Yamaha si tiene al-
guna duda acerca de alguno de los
mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Para su seguridad, arranque siem-
pre el motor con el caballete central
bajado.
Cuando el caballete central esté ba-
jado y el motor al ralentí, mantenga
las manos y los pies alejados de la
rueda trasera.
SAU45310
NOTA:
Este modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-
tor de arranque.
SAU36510
Arranque del motor
ATENCION:
SCA10250
Véanse en la página 5-4 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-21.
No conduzca nunca con el caballe-
te lateral bajado.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
ATENCION:
SCA15020
Las luces de aviso, luces indicadoras e
indicadores siguientes deben encender-
se durante unos segundos y luego apa-
garse.
Luz de aviso de avería del motor
Luz de aviso del ABS (para modelos
