Page 60 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
1
2
3
4
56
7
8
9
4. Togliere il coperchio del tappo serba-toio liquido refrigerante togliendo la vi-
te.
5. Togliere il tappo del serbatoio liquido refrigerante, aggiungere liquido refri-
gerante fino al riferimento livello max.,
e poi chiudere il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15161]
ATTENZIONE: Se non si
dispone di liquido refrigerante, uti-
lizzare al suo posto acqua distillata
o acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liqui
do refrigerante si
riduce.
[HCA10472]
6. Togliere il coperchio del tappo serba- toio liquido refrigerante installando la
vite. 7. Posizionare il tappetino poggiapiedi si-
nistro nella sua posizione originaria e
premerlo verso il basso per fissarlo.
1. Copertura del serbat oio del liquido refrige-
rante
2. Vite
1 2
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante (fino al riferimento livello max.):
0.27 L (0.29 US qt, 0.24 Imp.qt)
1
59C-9-H0.book 15 ページ 2011年9月12日 月曜日 午後2時11分
Page 75 of 94

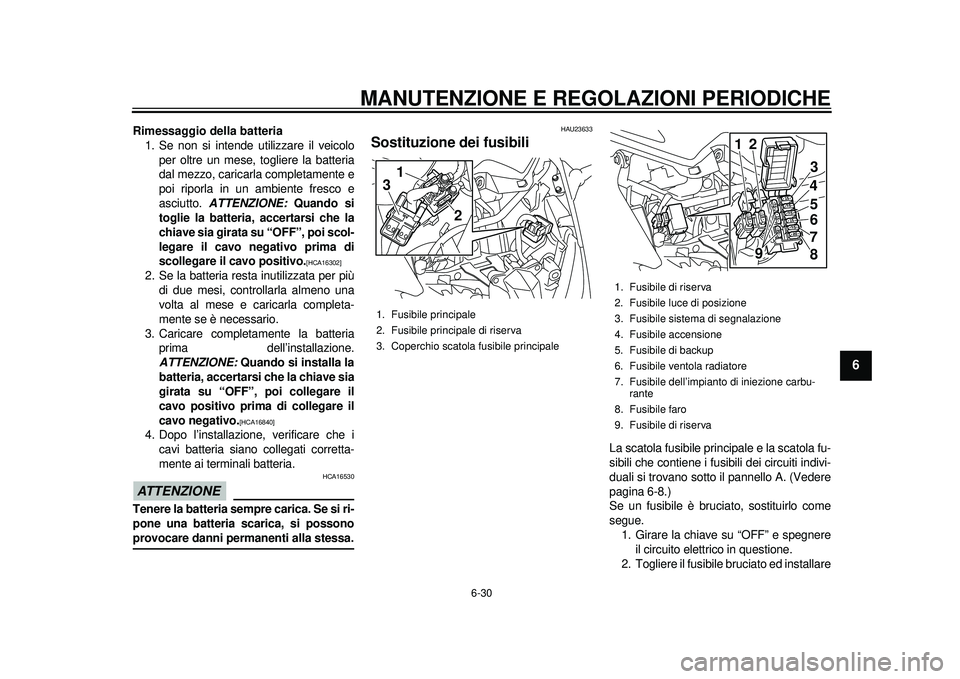

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
2
3
4
567
8
9
Rimessaggio della batteria1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16840]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU23633
Sostituzione dei fusibili
La scatola fusibile principale e la scatola fu-
sibili che contiene i fusibili dei circuiti indivi-
duali si trovano sotto il pannello A. (Vedere
pagina 6-8.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
1. Fusibile principale
2. Fusibile principale di riserva
3. Coperchio scatola fusibile principale
1
2
3
1. Fusibile di riserva
2. Fusibile luce di posizione
3. Fusibile sistema di segnalazione
4. Fusibile accensione
5. Fusibile di backup
6. Fusibile ventola radiatore
7. Fusibile dell’impianto di iniezione carbu-
rante
8. Fusibile faro
9. Fusibile di riserva
9 3
4
56
7 8
21
59C-9-H0.book 30 ページ 2011年9月12日 月曜日 午後2時11分
Page 76 of 94
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
1
2
3
4
56
7
8
9
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
3. Girare la chiave su “ON” ed accendere il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico da un concessionario Yamaha.
HAU52230
Sostituzione della lampada faro Questo modello è equipaggiato con lampa-
de faro alogene. Se la lampada faro brucia,
sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lamp
adine del faro di
potenza superiore a quella specifi-cata.
Fusibili secondo specifica:
Fusibile principale: 40.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazio-
ne: 15.0 A
Fusibile dell’accensione: 7.5 A
Fusibile della ventola del radiatore: 15.0 A
Fusibile dell’impianto di iniezione car-
burante:
7.5 A
Fusibile della luce di posizione:
10.0 A
Fusibile di backup: 7.5 A
59C-9-H0.book 31 ページ 2011年9月12日 月曜日 午後2時11分
Page 82 of 94

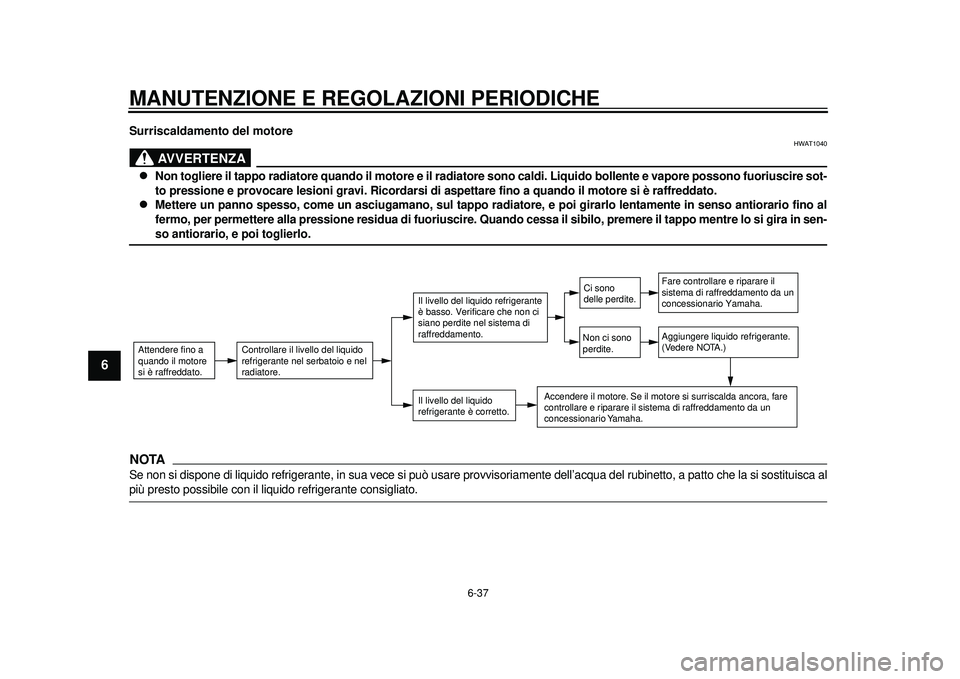

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
1
2
3
4
56
7
8
9
Surriscaldamento del motore
AVVERTENZA
HWAT1040
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gr avi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Qu ando cessa il sibilo, premere il tappo mentre lo si gira in sen-so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
59C-9-H0.book 37 ページ 2011年9月12日 月曜日 午後2時11分
Page 87 of 94
8-1
2
3
4
5
6
789
CARATTERISTICHE TECNICHE
HAU50915
Dimensioni:Lunghezza totale: 2200 mm (86.6 in)
Larghezza totale: 775 mm (30.5 in)
Altezza totale: 1420/1475 mm (55.9/58.1 in)
Altezza alla sella:
800 mm (31.5 in)
Passo: 1580 mm (62.2 in)
Distanza da terra: 125 mm (4.92 in)
Raggio minimo di sterzata:
2800 mm (110.2 in)Peso:Peso in ordine di marcia: 217 kg (478 lb)Motore:Tipo di motore: 4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata: 530 cm
3
Alesaggio corsa:
68.0 73.0 mm (2.68 2.87 in)
Rapporto di compressione: 10.90 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata: YAMALUBE
Tipo: SAE 10W-30 oppure 10W-40
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio: 2.70 L (2.85 US qt, 2.38 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 2.90 L (3.07 US qt, 2.55 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacità del radiatore (tutto il circuito compre-
so):
1.50 L (1.59 US qt, 1.32 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria: Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Benzina normale senza piombo o gasohol
(E10)
Capacità del serbatoio carburante:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:Corpo farfallato:
Sigla di ident ificazione:
59C1 00Candela/-e:Produttore/modello: NGK/CR7E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione: In bagno d'olio, automatica a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.000
Trasmissione finale: A cinghia
Rapporto di riduzi one secondaria:
6.034 (52/32 x 36/22 x 59/26)
Tipo di trasmissione:
A cinghia trapezoi dale, automaticaParte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa: 92 mm (3.6 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70R15 M/C 56H
59C-9-H0.book 1 ページ 2011年9月12日 月曜日 午後2時11分
Page 89 of 94

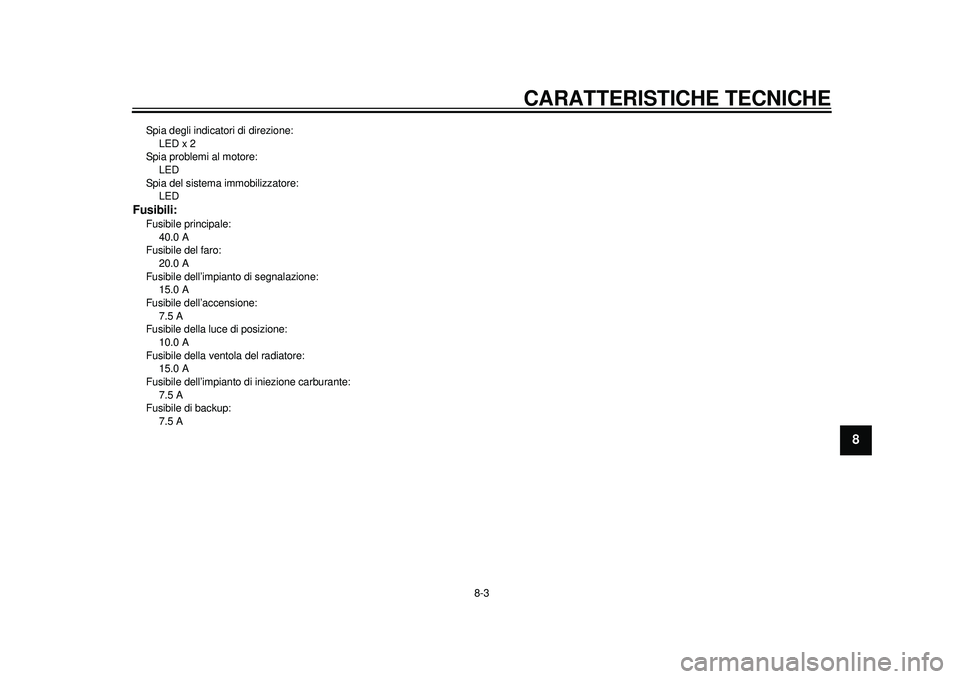

CARATTERISTICHE TECNICHE
8-3
2
3
4
5
6
789
Spia degli indicatori di direzione: LED x 2
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
40.0 A
Fusibile del faro: 20.0 A
Fusibile dell’impianto di segnalazione: 15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile della luce di posizione: 10.0 A
Fusibile della ventola del radiatore: 15.0 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile di backup: 7.5 A
