1-4
1
CONSIGNES DE SÉCURITÉ

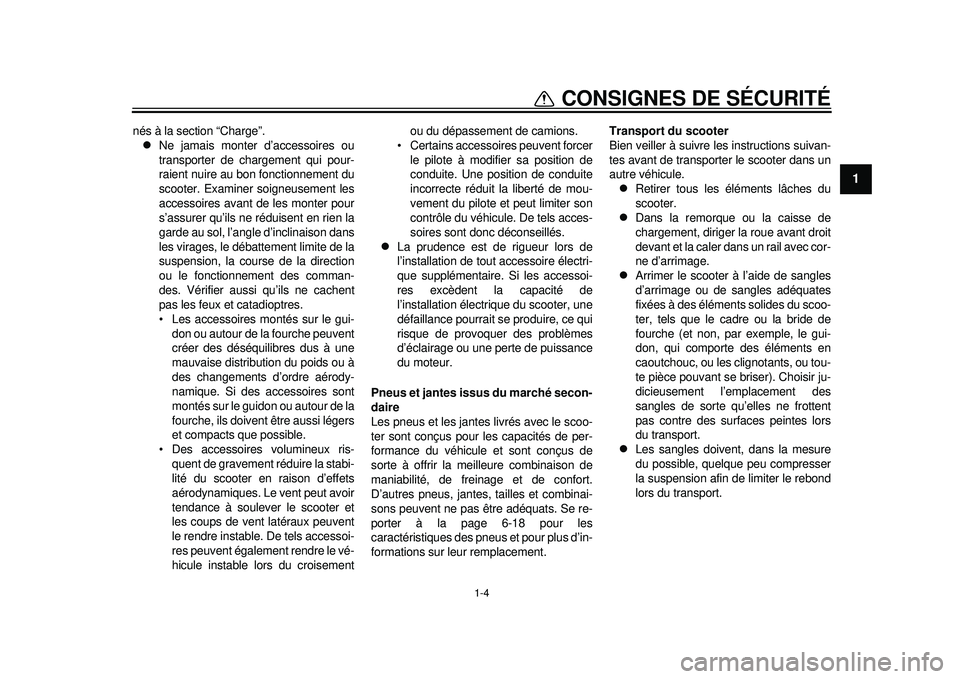

nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de chargement qui pour-
raient nuire au bon fonctionnement du
scooter. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui- don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité du scooter en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever le scooter et
les coups de vent latéraux peuvent
le rendre instable. De tels accessoi-
res peuvent également rendre le vé-
hicule instable lors du croisement ou du dépassement de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de
l’installation électrique du scooter, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage ou une perte de puissance
du moteur.
Pneus et jantes issu s du marché secon-
daire
Les pneus et les jantes livrés avec le scoo-
ter sont conçus pour les capacités de per-
formance du véhicule et sont conçus de
sorte à offrir la meilleure combinaison de
maniabilité, de freinage et de confort.
D’autres pneus, jantes, tailles et combinai-
sons peuvent ne pas être adéquats. Se re-
porter à la page 6-18 pour les
caractéristiques des pneus et pour plus d’in-
formations sur leur remplacement. Transport du scooter
Bien veiller à suivre les instructions suivan-
tes avant de transporter le scooter dans un
autre véhicule.

Retirer tous les éléments lâches du
scooter.

Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec cor-
ne d’arrimage.

Arrimer le scooter à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides du scoo-
ter, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou tou-
te pièce pouvant se briser). Choisir ju-
dicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surf
aces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
59C-9-F0.book 4 ページ ２０１１年９月１１日　日曜日　午後５時３５分

1-5
CONSIGNES DE SÉCURITÉ
1
FAU10373

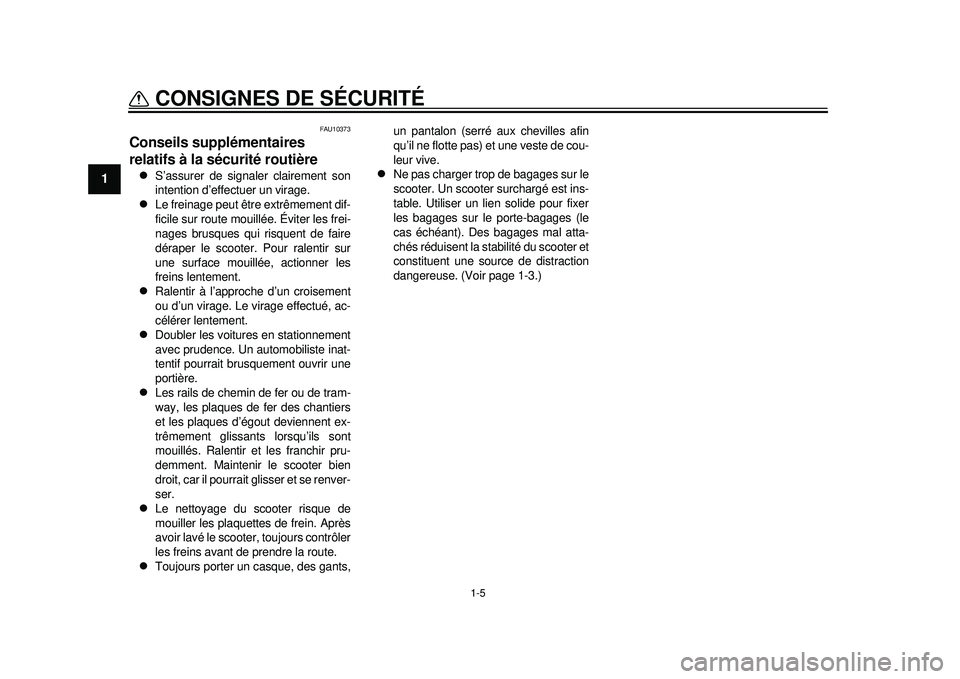

Conseils supplémentaires
relatifs à la sécurité routière 
S’assurer de signaler clairement son
intention d’effectuer un virage.

Le freinage peut être extrêmement dif-
ficile sur route mouillée. Éviter les frei-
nages brusques qui risquent de faire
déraper le scooter. Pour ralentir sur
une surface mouillée, actionner les
freins lentement.

Ralentir à l’approche d’un croisement
ou d’un virage. Le virage effectué, ac-
célérer lentement.

Doubler les voitures en stationnement
avec prudence. Un automobiliste inat-
tentif pourrait brusquement ouvrir une
portière.

Les rails de chemin de fer ou de tram-
way, les plaques de fer des chantiers
et les plaques d’égout deviennent ex-
trêmement glissants lorsqu’ils sont
mouillés. Ralentir et les franchir pru-
demment. Maintenir le scooter bien
droit, car il pourrait glisser et se renver-
ser.

Le nettoyage du scooter risque de
mouiller les plaquettes de frein. Après
avoir lavé le scooter, toujours contrôler
les freins avant de prendre la route.

Toujours porter un casque, des gants, un pantalon (serré aux chevilles afin
qu’il ne flotte pas) et une veste de cou-
leur vive.

Ne pas charger trop de bagages sur le
scooter. Un scooter surchargé est ins-
table. Utiliser un lien solide pour fixer
les bagages sur le porte-bagages (le
cas échéant). Des bagages mal atta-
chés réduisent la stabilité du scooter et
constituent une source de distraction
dangereuse. (Voir page 1-3.)
59C-9-F0.book 5 ページ ２０１１年９月１１日　日曜日　午後５時３５分

2-1
12
DESCRIPTION
FAU10410

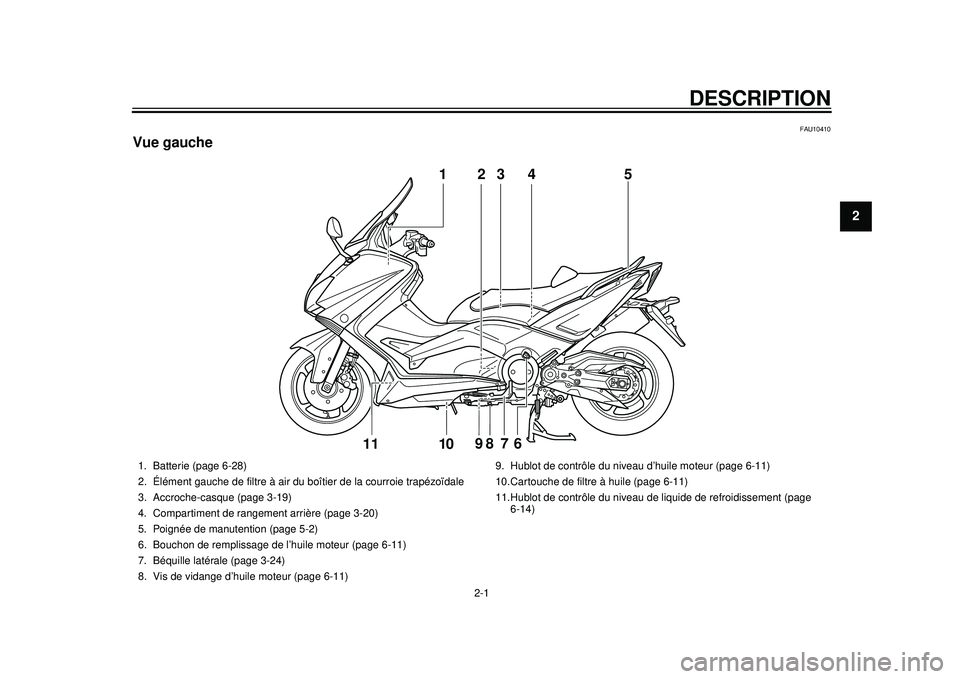

Vue gauche
3
5
98
7
6
10
111
4
2
1. Batterie (page 6-28)
2. Élément gauche de filtre à air du boîtier de la courroie trapézoïdale
3. Accroche-casque (page 3-19)
4. Compartiment de rangement arrière (page 3-20)
5. Poignée de manutention (page 5-2)
6. Bouchon de remplissage de l’huile moteur (page 6-11)
7. Béquille latérale (page 3-24)
8. Vis de vidange d’huile moteur (page 6-11) 9. Hublot de contrôle du niveau d’huile moteur (page 6-11)
10.Cartouche de filtre à huile (page 6-11)
11.Hublot de contrôle du niveau de liquide de refroidissement (page
6-14)
59C-9-F0.book 1 ページ ２０１１年９月１１日　日曜日　午後５時３５分

DESCRIPTION
2-2
12
3
4
5
6
7
8
9
FAU10420

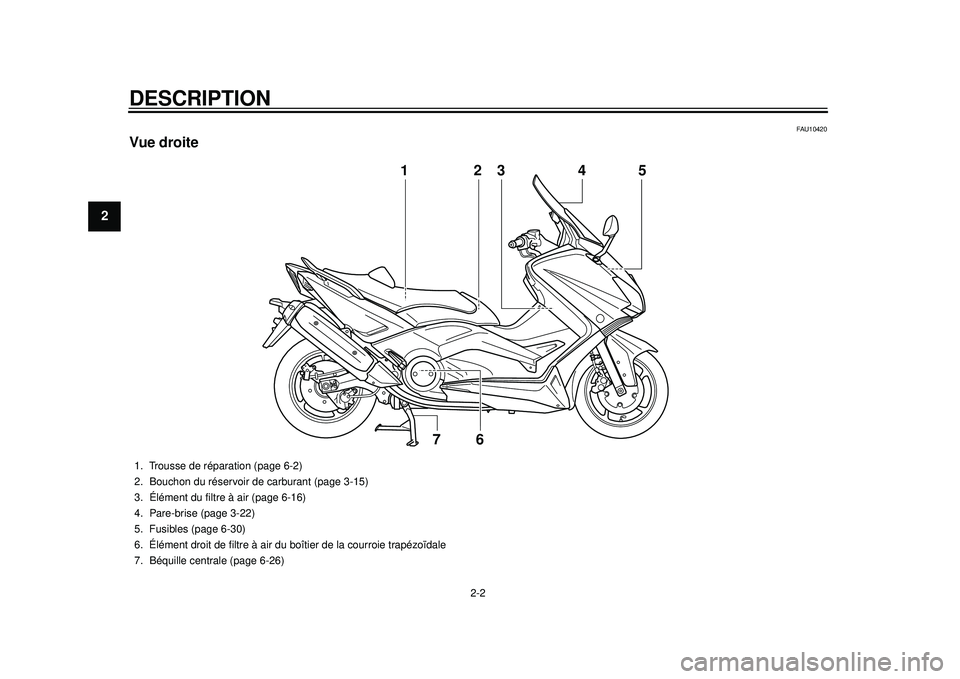

Vue droite
3
6
7
1
54
2
1. Trousse de réparation (page 6-2)
2. Bouchon du réservoir de carburant (page 3-15)
3. Élément du filtre à air (page 6-16)
4. Pare-brise (page 3-22)
5. Fusibles (page 6-30)
6. Élément droit de filtre à air du boîtier de la courroie trapézoïdale
7. Béquille centrale (page 6-26)
59C-9-F0.book 2 ページ ２０１１年９月１１日　日曜日　午後５時３５分

DESCRIPTION
2-3
23
4
5
6
7
8
9
FAU10430

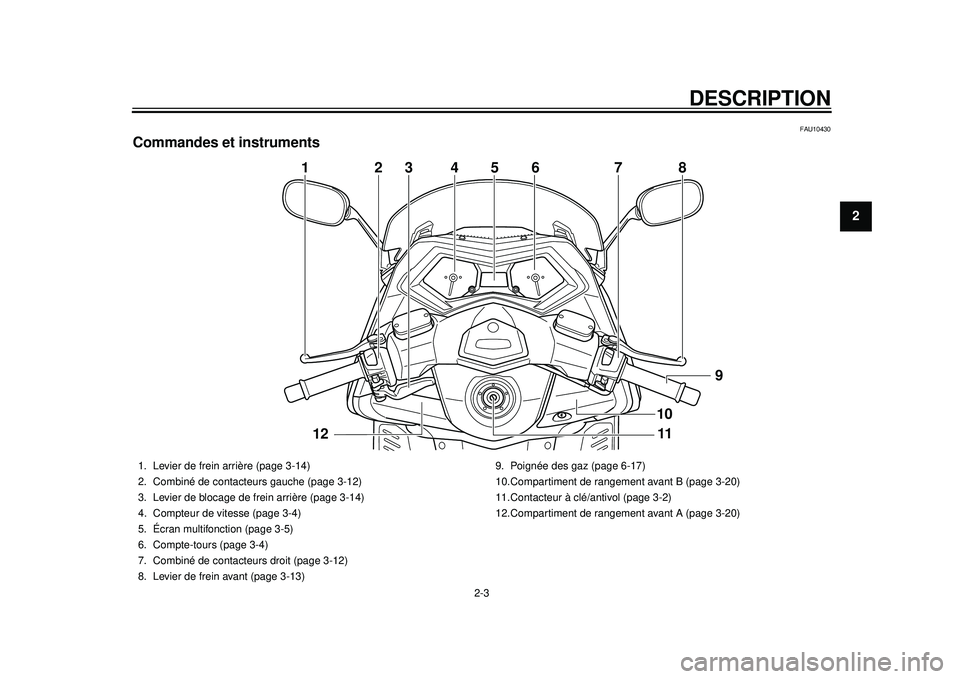

Commandes et instruments
4
2
3
6
7
8
1
11
9
5
10
12
1. Levier de frein arrière (page 3-14)
2. Combiné de contacteurs gauche (page 3-12)
3. Levier de blocage de frein arrière (page 3-14)
4. Compteur de vitesse (page 3-4)
5. Écran multifonction (page 3-5)
6. Compte-tours (page 3-4)
7. Combiné de contacteurs droit (page 3-12)
8. Levier de frein avant (page 3-13)9. Poignée des gaz (page 6-17)
10.Compartiment de rangement avant B (page 3-20)
11.Contacteur à clé/antivol (page 3-2)
12.Compartiment de rangement avant A (page 3-20)
59C-9-F0.book 3 ページ ２０１１年９月１１日　日曜日　午後５時３５分

3-1
1
23
4
5
6
7
8
9
COMMANDES ET INSTRUMENTS
FAU10977

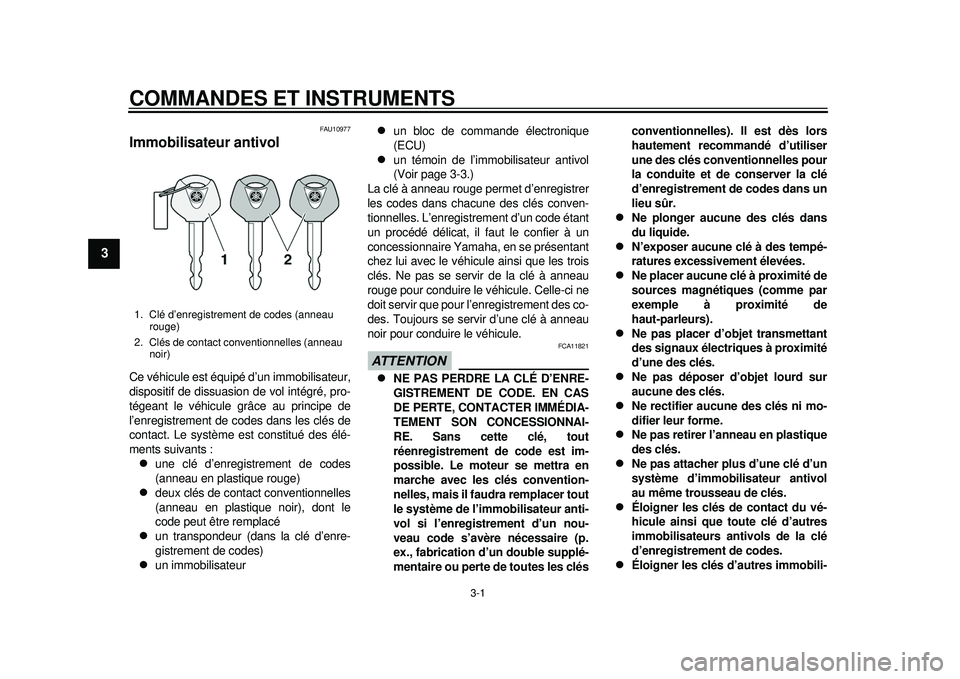

Immobilisateur antivol Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 3-3.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION
FCA11821

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSIONNAI-
RE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
59C-9-F0.book 1 ページ ２０１１年９月１１日　日曜日　午後５時３５分

COMMANDES ET INSTRUMENTS
3-2
234
5
6
7
8
9
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10472

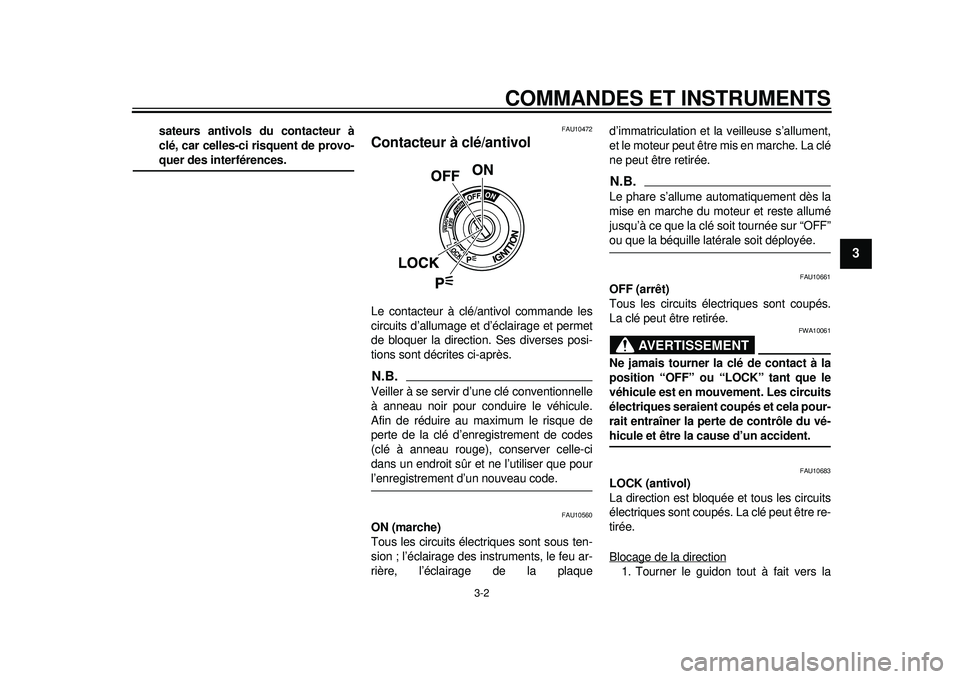

Contacteur à clé/antivol Le contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décr ites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU10560
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”ou que la béquille latérale soit déployée.
FAU10661
OFF (arrêt)
Tous les circuits élec
triques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10683
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction1. Tourner le guidon tout à fait vers la
59C-9-F0.book 2 ページ ２０１１年９月１１日　日曜日　午後５時３５分

COMMANDES ET INSTRUMENTS
3-3
1
23
4
5
6
7
8
9

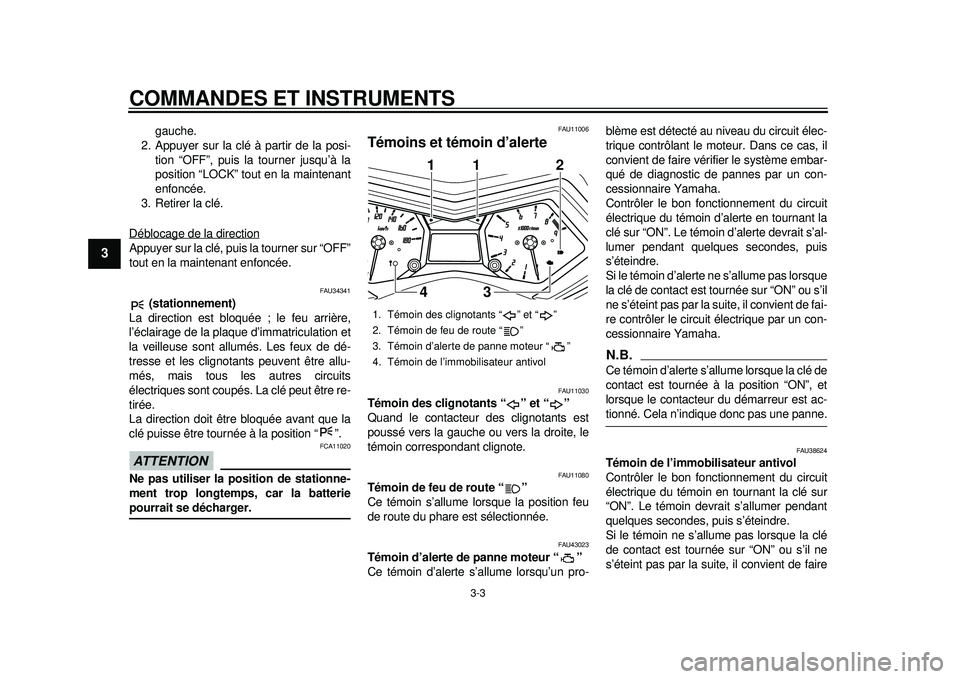

gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU34341
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignota nts peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps , car la batteriepourrait se décharger.
FAU11006
Témoins et témoin d’alerte
FAU11030
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43023
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro- blème est détecté au ni
veau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un con-
cessionnaire Yamaha.
N.B.Ce témoin d’alerte s’allume lorsque la clé de
contact est tournée à la position “ON”, et
lorsque le contacteur du démarreur est ac-tionné. Cela n’indique donc pas une panne.
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin de l’immobilisateur antivol
1
431
1
2
59C-9-F0.book 3 ページ ２０１１年９月１１日　日曜日　午後５時３５分

COMMANDES ET INSTRUMENTS
3-4
234
5
6
7
8
9

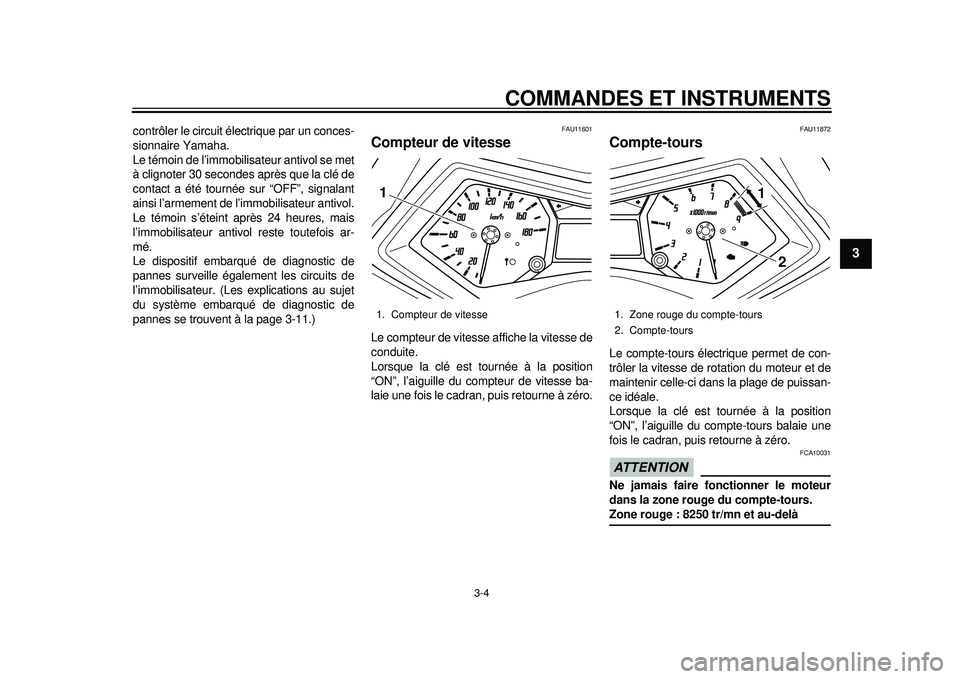

contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-11.)
FAU11601
Compteur de vitesse Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11872
Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puissan-
ce idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 8250 tr/mn et au-delà
1. Compteur de vitesse1
1. Zone rouge du compte-tours
2. Compte-tours
2
1
59C-9-F0.book 4 ページ ２０１１年９月１１日　日曜日　午後５時３５分

COMMANDES ET INSTRUMENTS
3-5
1
23
4
5
6
7
8
9

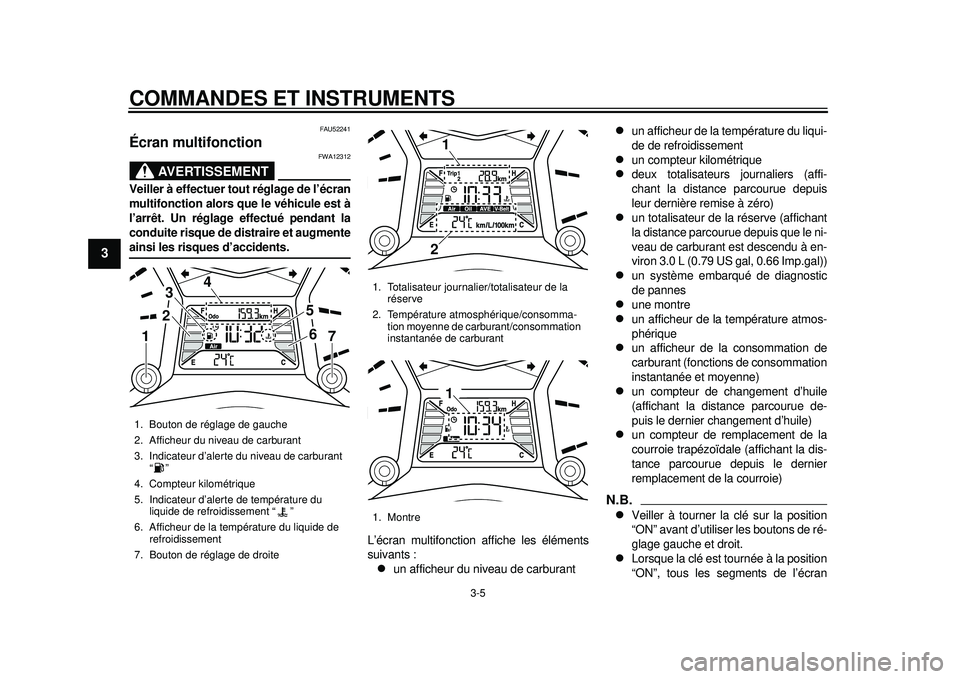

FAU52241
Écran multifonction
AVERTISSEMENT
FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmenteainsi les risques d’accidents.L’écran multifonction affiche les éléments
suivants :

un afficheur du niveau de carburant

un afficheur de la température du liqui-
de de refroidissement

un compteur kilométrique

deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)

un totalisateur de la réserve (affichant
la distance parcourue depuis que le ni-
veau de carburant est descendu à en-
viron 3.0 L (0.79 US gal, 0.66 Imp.gal))

un système embarqué de diagnostic
de pannes

une montre

un afficheur de la température atmos-
phérique

un afficheur de la consommation de
carburant (fonctions de consommation
instantanée et moyenne)

un compteur de changement d’huile
(affichant la distance parcourue de-
puis le dernier changement d’huile)

un compteur de remplacement de la
courroie trapézoïdale (affichant la dis-
tance parcourue depuis le dernier
remplacement de la courroie)
N.B.
Veiller à tourner la clé sur la position
“ON” avant d’utiliser les boutons de ré-
glage gauche et droit.

Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
1. Bouton de réglage de gauche
2. Afficheur du niveau de carburant
3. Indicateur d’alerte du niveau de carburant
“”
4. Compteur kilométrique
5. Indicateur d’alerte de température du liquide de refroidissement “ ”
6. Afficheur de la température du liquide de refroidissement
7. Bouton de réglage de droite
23
4
56
11
7
1. Totalisateur journalier/totalisateur de la réserve
2. Température atmosphérique/consomma- tion moyenne de carburant/consommation
instantanée de carburant
1. Montre
211
59C-9-F0.book 5 ページ ２０１１年９月１１日　日曜日　午後５時３５分
