FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
234
5
6
7
8
9
PAU46021
Amortecedor
AVISO
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.
Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionárioYamaha para qualquer serviço.
PAU15305
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorpor ado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter um a explicação sobre osistema de corte do circuito de ignição.)
AVISO
PWA10241
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente e se não funcionar bem,
solicite a sua reparação a um concessi-
onário Yamaha.
59C-F-P1.book 26 ページ 2012年7月3日 火曜日 午後3時17分
Page 42 of 100
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-27
1
23
4
5
6
7
8
9
PAU45052
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.
Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.
Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.
Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
59C-F-P1.book 27 ページ 2012年7月3日 火曜日 午後3時17分
Page 43 of 100
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-28
234
5
6
7
8
9

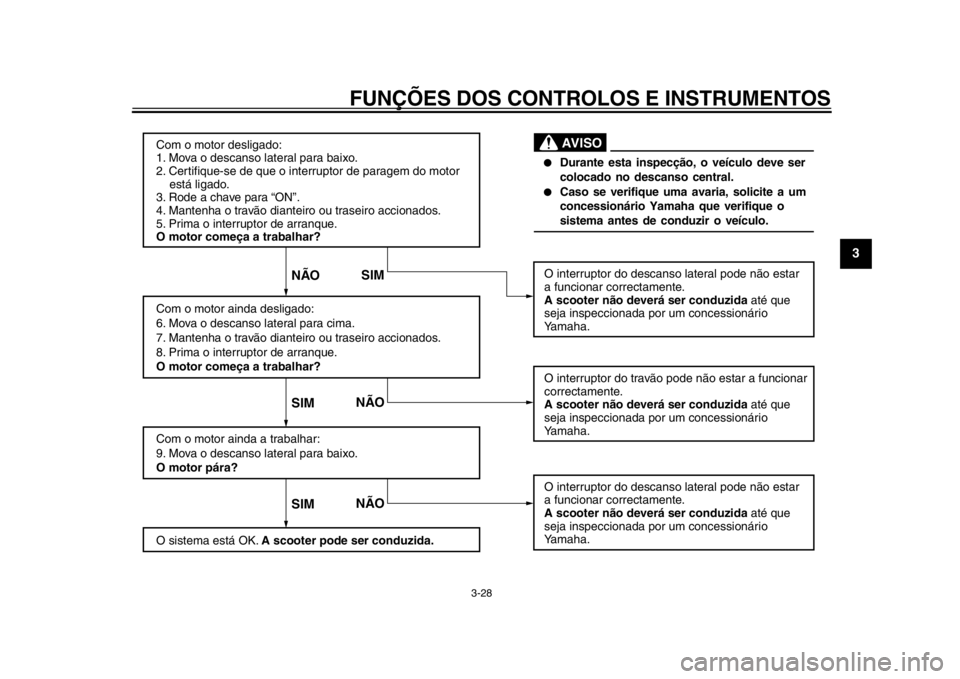

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está ligado.
3. Rode a chave para “ON”.
4. Mantenha o travão dianteiro ou traseiro accionados.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda desligado:
6. Mova o descanso lateral para cima.
7. Mantenha o travão dianteiro ou traseiro accionados.
8. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
9. Mova o descanso lateral para baixo.
O motor pára?
O sistema está OK. A scooter pode ser conduzida.O interruptor do descanso lateral pode não estar
a funcionar correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do travão pode não estar a funcionar
correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
A scooter não deverá ser conduzida até que
seja inspeccionada por um concessionário
Yamaha.
SIM
NÃO
NÃO
SIMSIMNÃO
●
Durante esta inspecção, o veículo deve ser
colocado no descanso central.
●
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
59C-F-P1.book 28 ページ 2012年7月3日 火曜日 午後3時17分
Page 44 of 100
4-1
1
2
34
5
6
7
8
9
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir q ue se encontra em perfeitas condições de funcionamento. Cumpra s empre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentosdeste manual, solicite a um concessionári o Yamaha que inspeccione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-18
Óleo do motor Verifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-11
Refrigerante Verifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas. 6-14
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível
especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-22, 6-23
59C-F-P1.book 1 ページ 2012年7月3日 火曜日 午後3時17分
Page 45 of 100
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
2
345
6
7
8
9
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso,
solicite a um concessionário Yamaha
que sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos travões especificado até ao nível especificado.
Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-22, 6-23
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do
punho do acelerador e lubrifique o cabo e o compartimento do punho. 6-17, 6-25
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija. 6-18, 6-20
Alavancas do travão Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os
pontos de articulação da alavanca. 6-26
Descanso central, descanso
lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.
6-26
Fixadores do chassis Certifique-se de que todas as porcas, ca
vilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso
lateral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar correctamente, solicite a um
concessionário Yamaha que verifique o veículo. 3-26
ITEM VERIFICAÇÕES PÁGINA
59C-F-P1.book 2 ページ 2012年7月3日 火曜日 午後3時17分
Page 46 of 100
5-1
1
2
3
45
6
7
8
9
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO\
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU48710
NOTAEste modelo está equipado com:
sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o visor multifuncio-
nal indica o código de erro 30, mas
não se trata de uma avaria. Rode a
chave para “OFF” e depois para “ON”
para eliminar o código de erro. Se não
o fizer, o motor não ligará, apesar de
este dar sinal quando é premido o in-
terruptor de arranque.
um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Se o motor deixar de
funcionar, basta premir o interruptorde arranque para o voltar a ligar.
PAU54010
Colocação do motor em
funcionamento PRECAUÇÃO
PCA10250
Consulte a página 5- 4 para obter instru-
ções relativas à rodagem do motor antesde utilizar o veículo pela primeira vez.
Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
Consulte a página 3-27 para obter mais in-
formações. 1. Rode a chave para “ON” e certifi- que-se de que o interruptor de para-
gem do motor está regulado para “ ”.
A luz de advertência, indicador lumino-
so e indicadores seguintes deverão
acender-se durante alguns segundos
e depois apagar-se.
Luz de advertência de problema no
motor
Indicador luminoso do sistema
imobilizador
Indicador de substituição da cor-
reia em V
Indicador de mudança de óleo
PRECAUÇÃO
PCA17820
Se, inicialmente, não se acender a luz de
advertência, o indicador luminoso ou os
59C-F-P1.book 1 ページ 2012年7月3日 火曜日 午後3時17分
Page 47 of 100
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
2
3
456
7
8
9
indicadores referidos acima quando a
chave é rodada para “ON”, ou se uma luz
de advertência, um indicador luminoso
ou os indicadores permanecerem ace-
sos, consulte as páginas 3-3, 3-5, 3-8, 3-9
ou 3-11 para obter informações sobre a
verificação do circuito da luz de adver-
tência, do indicador luminoso ou dos in-dicadores correspondentes.
Para modelos com sistema ABS:A luz de advertência do ABS deve acen-
der-se quando o interruptor principal é roda-
do para “ON” e desligar-se depois de ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.PRECAUÇÃO
PCA17680
Se a luz de advertência do ABS não se
acender e depois apagar conforme ex-
plicado acima, consulte a página 3-3
para obter informações sobre a verifica-ção do circuito do indicador luminoso.
2. Desacelere por completo.
3. Coloque o motor em funcionamento, premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11042
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU45091

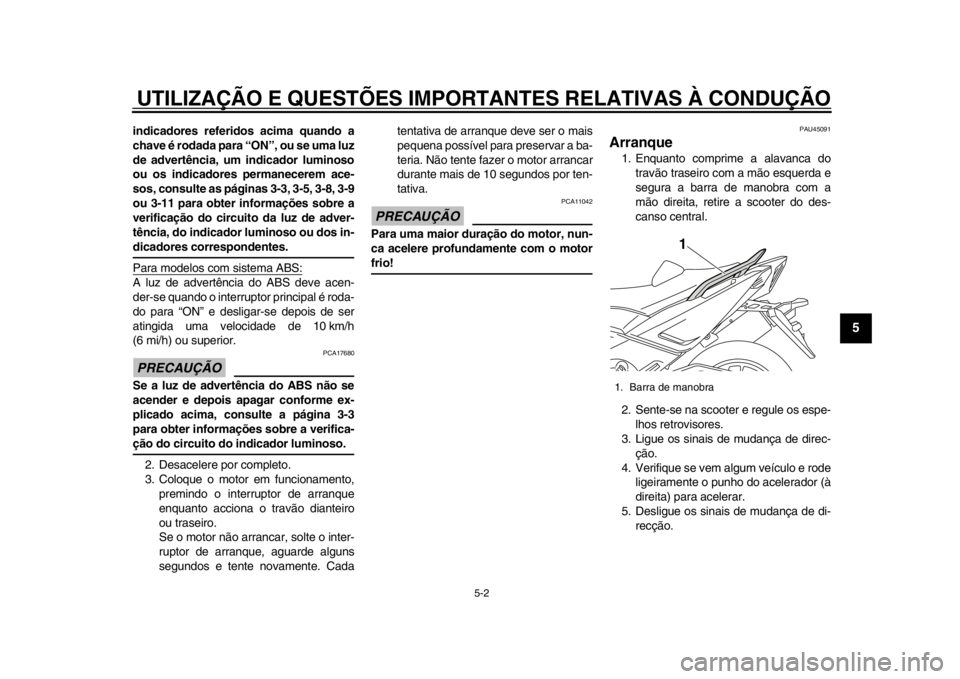

Arranque 1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe- lhos retrovisores.
3. Ligue os sinais de mudança de direc- ção.
4. Verifique se vem algum veículo e rode ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue os sinais de mudança de di- recção.1. Barra de manobra
1
59C-F-P1.book 2 ページ 2012年7月3日 火曜日 午後3時17分
Page 48 of 100
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO\
5-3
1
2
3
45
6
7
8
9
PAU16780

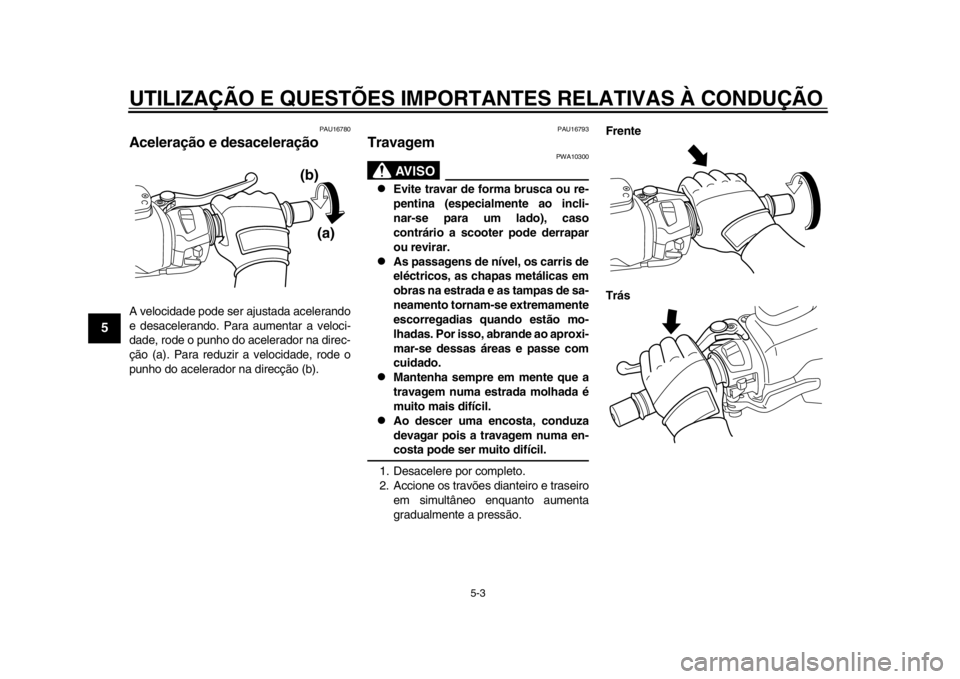

Aceleração e desaceleração A velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
PAU16793
Travagem
AVISO
PWA10300
Evite travar de forma brusca ou re-
pentina (especialmente ao incli-
nar-se para um lado), caso
contrário a scooter pode derrapar
ou revirar.
As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão mo-
lhadas. Por isso, abrande ao aproxi-
mar-se dessas áreas e passe com
cuidado.
Mantenha sempre em mente que a
travagem numa estrada molhada é
muito mais difícil.
Ao descer uma encosta, conduza
devagar pois a travagem numa en-costa pode ser muito difícil.
1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro em simultâneo enquanto aumenta
gradualmente a pressão. Frente
Trás
(a)
(b)
59C-F-P1.book 3 ページ 2012年7月3日 火曜日 午後3時17分
Page 49 of 100
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
2
3
456
7
8
9
PAU16820
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Evite velocidades do motor elevadas
durante a aceleração.
Evite velocidades elevadas sem carga
no motor.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16841
Rodagem do motor Nunca existe um perí odo tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve- se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU36531
0–1000 km (0–600 mi)
Evite o funcioname nto prolongado acima
de 4100 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA11282]
1000–1600 km (600–1000 mi)
Evite o funcioname nto prolongado acima
de 5000 rpm. 1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10310
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
59C-F-P1.book 4 ページ 2012年7月3日 火曜日 午後3時17分
Page 50 of 100
UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO\
5-5
1
2
3
45
6
7
8
9
PAU17213
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10311
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
59C-F-P1.book 5 ページ 2012年7月3日 火曜日 午後3時17分
