YAMAHA TMAX 2014 Instructieboekje (in Dutch)

8-1
2
3
4
5
6
789
SPECIFICATIES
DAU5091D
Afmetingen:Totale lengte:2200 mm (86.6 in)
Totale breedte: 775 mm (30.5 in)
Totale hoogte: 1420/1475 mm (55.9/58.1 in)
Zadelhoogte:
800 mm (31.5 in)
Wielbasis: 1580 mm (62.2 in)
Grondspeling: 125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Rijklaar gewicht:XP500 217 kg (478 lb)
XP500A 221 kg (487 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 2-cilinder lijnmotor
Slagvolume: 530 cm
3
Boring  slag:
68.0  73.0 mm (2.68  2.87 in)
Compressieverhouding: 10.90 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-30 of 10W-40
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:2.70 L (2.85 US qt, 2.38 Imp.qt)
Met vervanging van oliefilterpatroon: 2.90 L (3.07 US qt, 2.55 Imp.qt)Koelsysteem:Inhoud koelvloeistofres ervoir (tot aan de
merkstreep voor maximumniveau):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusi ef alle leidingen):
1.50 L (1.59 US qt, 1.32 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:Normale loodvrije benzi ne (Gasohol (E10)
acceptabel)
Inhoud brandstoftank: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal, 0.66 Imp.gal)Brandstofinjectie:Gasklephuis:Het teken van identificatie:59C1 00
Bougie(s):Fabrikant/model:
NGK/CR7E
Elektrodenafstand: 0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, automatisch meervoudige plaatVersnellingsbak:Primaire reductieverhouding:1.000
Eindoverbrenging:
Riem
Secundaire reduc tieverhouding:
6.034 (52/32 x 36/22 x 59/26)
Type versnellingbak: Automatisch, V-snaarChassis:Type frame:Diamantframe
Spoorhoek: 25.00 graad
Naspoor:
92 mm (3.6 in)Voorband:Type:Tubeless
Maat:
120/70R15 M/C 56H
Fabrikant/model: DUNLOP/GPR-100F
Fabrikant/model: BRIDGESTONE/BT011F
59C-9-D2.book 1 ページ ２０１３年７月９日　火曜日　午前１１時６分

SPECIFICATIES
8-2
1
2
3
4
5
6
78
9
Achterband:Type:Tubeless
Maat: 160/60R15 M/C 67H
Fabrikant/model: DUNLOP/GPR-100L
Fabrikant/model:
BRIDGESTONE/BT012RBelading:Maximale belasting:XP500 198 kg (437 lb)
XP500A 194 kg (428 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor:225 kPa (2.25 kgf/cm
2, 33 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
Gewichtsverdeling:
XP500 90–198 kg (198–437 lb)
XP500A 90–194 kg (198–428 lb)
Voor:225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 280 kPa (2.80 kgf/cm2, 41 psi)
Voorwiel:Type wiel:
Gietwiel Velgmaat:
15M/C x MT3.50
Achterwiel:Type wiel:Gietwiel
Velgmaat: 15M/C x MT5.00Voorrem:Type:Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof: DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype: Schroefveer/oliedemper
Veerweg: 120.0 mm (4.72 in)Achterwielophanging:Type:Achterbrug
Veer/schokdempertype: Schroefveer/gas-oliedemper Veerweg:
116.0 mm (4.57 in)
Elektrische installatie:Ontstekingssysteem:Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ12S
Voltage, capaciteit: 12 V, 11.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage  aantal:Koplamp:
12 V, 55.0 W  2
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer: 12 V, 21.0 W  2
Achterste richtingaanwijzer: 12 V, 21.0 W  2
Parkeerlicht:
12 V, 5.0 W  1
Kentekenverlichting: 12 V, 5.0 W  1
Instrumentenverlichting: LED
Controlelampje grootlicht:
LED
59C-9-D2.book 2 ページ ２０１３年７月９日　火曜日　午前１１時６分

SPECIFICATIES
8-3
2
3
4
5
6
789
Controlelampje richtingaanwijzers:LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje: XP500A LED
Controlelampje startblokkering: LEDZekeringen:Hoofdzekering:40.0 A
Koplampzekering: 20.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem: 7.5 A
Zekering parkeerlichtcircuit: 10.0 A
Zekering radiatorkoelvin:
15.0 A
Zekering brandstofi njectiesysteem:
7.5 A
Zekering ABS-regeleenheid: XP500A 5.0 A
Zekering ABS-motor:
XP500A 30.0 A
Zekering van de ABS-solenoïdeklep: XP500A 20.0 A
Backup-zekering: 7.5 A
59C-9-D2.book 3 ページ ２０１３年７月９日　火曜日　午前１１時６分

9-1
1
2
3
4
5
6
7
89

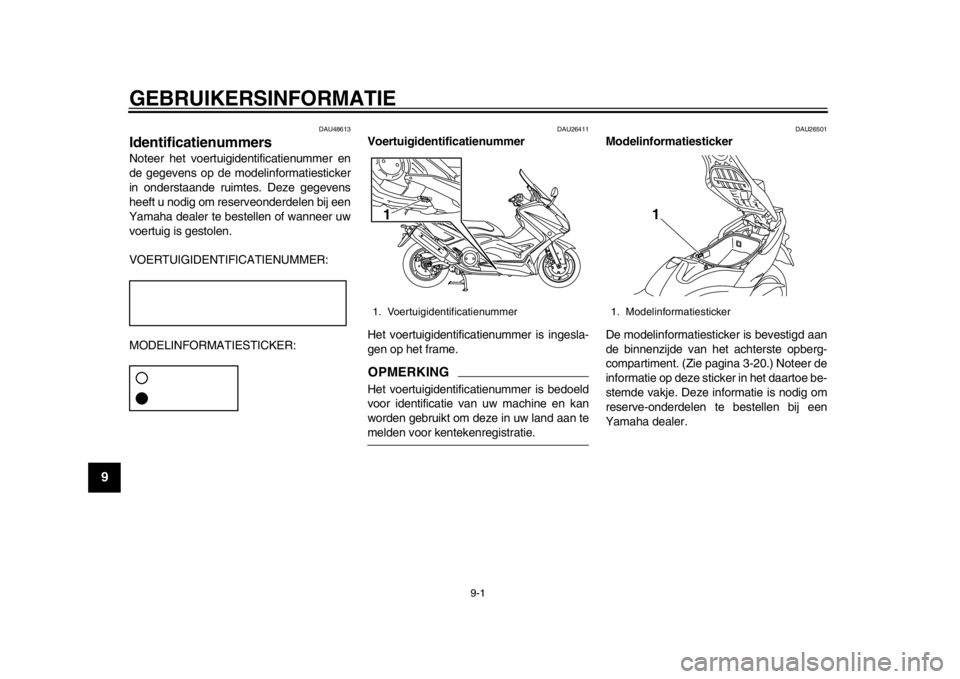

GEBRUIKERSINFORMATIE
DAU48613
IdentificatienummersNoteer het voertuigidentificatienummer en
de gegevens op de modelin formatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26411
Voertuigidentificatienummer
Het voertuigidentifica tienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan temelden voor kentekenregistratie.
DAU26501
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 3-20.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Voertuigidentificatienummer1
1. Modelinformatiesticker
1
59C-9-D2.book 1 ページ ２０１３年７月９日　火曜日　午前１１時６分

INDEX
AAandachtspunten voor veilig rijden............ 1-5
ABS (voor modellen met ABS) ................ 3-14
ABS-waarschuwingslampje (voor modellen met ABS) ................................. 3-3
Accu......................................................... 6-28
Achterlicht/remlichtunit ............................ 6-33
Achterremblokkeerhendel........................ 3-14
Achterremblokkeerkabel, afstellen .......... 6-21
Achterremblokkering, controleren............ 6-22
Achteruitkijkspi egels ................................ 3-24BBanden .................................................... 6-18
Bougies, controleren................................ 6-10
Brandstof ................................................. 3-16
Brandstofverbruik, tips voor een zuinig ..... 5-4CClaxonschakelaar .................................... 3-12
Contactslot/stuurslot .................................. 3-2
Controle- en waarschuwingslampjes ......... 3-3
Controlelampje grootlicht ........................... 3-3
Controlelampjes richtingaanwijzers ........... 3-3
Controlelampje startblokkeersysteem ....... 3-4DDimlichtschakelaar .................................. 3-12
Doorbuiging aandrijfriem ......................... 6-24GGasgreep en gaskabel, controleren en
smeren .................................................. 6-25
Gereedschapsset ...................................... 6-2
Gloeilamp kentekenverlichting, vervangen.............................................. 6-34
Gloeilamp richtingaanwijzer (voor), vervangen.............................................. 6-33
HHelmbevestiging...................................... 3-20IIdentificatienummers ................................. 9-1
Inrijperiode ................................................ 5-4KKabels, controleren en smeren ............... 6-25
Klepspeling.............................................. 6-17
Koelvloeistof ............................................ 6-14
Koplampgloeilamp, vervangen ................ 6-32
Kuipruit .................................................... 3-22LLichtsignaalschakelaar ............................ 3-12
Luchtfilterelement, vervangen ................. 6-16MMatkleur, let op.......................................... 7-1
Middenbok en zijstandaard, controleren
en smeren ............................................. 6-26
Modelinformatiesticker .............................. 9-1
Motorolie en oliefilterpatroon ................... 6-11
Multifunctioneel display ............................. 3-5NNoodstopschakelaar ............................... 3-12OOnderhoud, uitstootcontrolesysteem ........ 6-3
Opbergcompartimenten .......................... 3-20PPanelen, verwijderen en aanbrengen ....... 6-8
Parkeerlichtgloeilamp, vervangen ........... 6-35
Parkeren.................................................... 5-5
Plaats van de onderdelen ......................... 2-1
Problemen oplossen ............................... 6-35RRemhendel, achterrem ............................ 3-13 Remhendels, smeren............................... 6-25
Remmen ....................................................5-3
Remvloeistofniveau, controleren ............. 6-23
Remvloeistof, verversen ..........................6-24
Richtingaanwijzerschakelaar ................... 3-12
Rugsteun rijderzadel, verstellen .............. 3-19
SSchakelaar alarmverlichting ..................... 3-13
Schokdemperunit ..................................... 3-24
Smering en onderhoud, periodiek..............6-4
Snelheidsmeter ..........................................3-4
Sneller en langzamer rijden .......................5-3
Specificaties...............................................8-1
Stalling .......................................................7-3
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop .................................................3-12
Startspersysteem ..................................... 3-25
Stationair toerental................................... 6-16
Storingzoekschema’s............................... 6-37
Stuurschakelaars ..................................... 3-12
Stuursysteem, controleren .......................6-27TTankdop ...................................................3-15
Toerenteller................................................3-5UUitlaatkatalysator ..................................... 3-18VVeiligheidsinformatie..................................1-1
Verzorging .................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken,
controleren.............................................6-22
Voorremhendel ........................................ 3-13
59C-9-D2.book 2 ページ ２０１３年７月９日　火曜日　午前１１時６分

INDEXVoorvork, controleren...............................6-27
Vrije slag van gasgreep, controleren .......6-17
Vrije slag voor- en achterremhendel, controleren.............................................6-20WWaarschuwingslampje motorstoring ..........3-3
Wegrijden ...................................................5-2
Wielen ......................................................6-20
Wiellagers controleren .............................6-28ZZadel ........................................................3-18
Zekeringen, vervangen ............................6-30
Zijstandaard .............................................3-25
