YAMAHA TMAX 2014 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
234
5
6
7
8
9
Om de tankdop aan te brengen1. Zet de uitlijnmerktekens tegenover el- kaar, steek de tankdop in de tankope-
ning en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor- spronkelijke positie en neem deze dan uit.
3. Sluit het paneel.
WAARSCHUWING
DWA11262
Controleer voor u gaat rijden of de tank-
dop correct is aangebracht en vergren-
deld. Door brands toflekkage ontstaatbrandgevaar.
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol. Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.
1. Tankdop
1. Lijn merktekens uit
1
1
59C-9-D2.book 16 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
1
23
4
5
6
7
8
9
3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU49742
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol. Gas-
ohol met ethanol kan worden gebruikt, mits
het ethanolgehalte niet hoger is dan 10%
(E10). Gasohol met methanol wordt niet
aangeraden door Yamaha aangezien deze
schade kan toebrengen aan het brandstof-
systeem of problemen kan opleveren met
de voertuigprestaties.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau2
1
Voorgeschreven brandstof:
Normale loodvrije benzine (Gasohol
(E10) acceptabel)
Inhoud brandstoftank:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Brandstofreserve: 3.0 L (0.79 US gal, 0.66 Imp.gal)
59C-9-D2.book 17 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
234
5
6
7
8
9
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting.
LET OP
DCA10702
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU13933
ZadelOpenen van het zadel 1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en draai deze dan linksom naar “OPEN”.OPMERKINGDruk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.1. Openen.
1
59C-9-D2.book 18 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
1
23
4
5
6
7
8
9
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als de scooter onbeheerd wordt achterge-
laten.OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
DAU14271
Verstellen van rugsteun
rijderzadelDe rugsteun van het ri jderzadel kan worden
versteld naar de drie hier getoonde posities.
Verstel de rugsteun als volgt. 1. Open het zadel. (Zie pagina 3-18.)
2. Verwijder de rugsteunbouten. 3. Schuif de rugsteun naar voren of ach-
teren naar de gewenste positie.
4. Breng de rugsteunbouten aan en zet ze stevig vast.
5. Breng het zadel aan.1. Rugsteun bestuurder
1
1. Rugsteun bestuurder
2. Bout
1
2
59C-9-D2.book 19 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
234
5
6
7
8
9
DAU46301
HelmbevestigingDe helmbevestiging bevindt zich onder het
zadel. Naast de boordgereedschapsset is
een helmborgkabel aangebracht waarmee
een helm aan de helmbevestiging kan wor-
den bevestigd.
Om een helm aan de helmbevestiging te
bevestigen
1. Open het zadel. (Zie pagina 3-18.)
2. Haal zoals afgebeeld de helmborgka- bel door de gesp aan de helmriem en
haak dan de kabellus over de helmbe-
vestiging.
3. Zorg ervoor dat de helmborgkabel het
gearceerde uitsteeksel niet raakt en sluit het zadel stevig.
WAARSCHUWING! Ga nooit rijden
met een helm vastgemaakt aan de
helmbevestiging, aangezien de
helm objecten kan raken met moge-
lijk verlies van de controle over de
machine en een ongeval tot ge-
volg.
[DWA10162]
Om een helm los te maken van de helm-
bevestiging
Open het zadel, haal de helmborgkabel los
van de helmbevestiging en de helm en sluit
het zadel weer.
DAU52222
OpbergcompartimentenOpbergcompartiment voorzijde A
Trek aan het deksel zoals afgebeeld om het
opbergcompartiment te openen.
WAARSCHUWING! Berg geen zware
voorwerpen op in dit comparti-
ment.
[DWA11162]
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand.
1. Gearceerd uitsteeksel
2. Helmborgkabel
3. Helmbevestiging
3
1
2
1. Voorste opbergcompartiment A
1
59C-9-D2.book 20 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
1
23
4
5
6
7
8
9
Opbergcompartiment voorzijde B
Steek om het afgesloten opbergcomparti-
ment te openen de sleutel in het slot, draai
deze rechtsom en trek dan aan de hendel
terwijl u de hendel omhoogdrukt.
Om een niet-afgesloten opbergcomparti- ment te openen trekt u gewoon aan de hen-
del terwijl u de knop omhoogdrukt.
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand.
Om het opbergcompartime
nt af te sluiten
drukt u het paneel terug in de oorspronkelij-
ke stand. Steek dan de sleutel in het slot,
draai deze linksom en neem de sleutel weer
uit.
Achterste opbergcompartiment
In het achterste opbergcompartiment onder
het zadel kan een helm worden opgebor-
gen. (Zie pagina 3-18.) Om een helm op te
bergen in het achterste opbergcomparti-
ment, moet de helm ondersteboven ge-
plaatst worden en met de voorkant naar
links gericht. LET OP: Houd de volgende
punten in gedachten bij gebruik van het
opbergcompartiment. Het opbergcom- partiment wordt warm bij blootstelling
aan zon en/of warmte van de motor, dus
bewaar er geen etenswaren of voorwer-
pen in die slecht tegen warmte kunnen
of die ontvlambaar zijn. Stop natte voor-
werpen in een plastic zak alvorens deze
in het opbergcompartiment mee te ne-
men om te voorkomen dat het vocht zich
door het opbergcompartiment ver-
spreidt. Het opbergcompartiment kan
nat worden als de scooter wordt gerei-
nigd, dus stop voorwerpen die u wilt
meenemen ter bescherming in een plas-
tic zak. Bewaar geen waardevolle of
breekbare voorwerpen in het opberg-
compartiment. Laat het zadel niet gedu-
rende langere pe
rioden openstaan,
anders kan de accu ontladen raken door
het lampje.
[DCA16083]
LET OP: Het gearceer-
de gebied is geen opbergruimte. Plaats
geen voorwerpen in dit gebied om scha-
de aan de zadelscharnieren te voorko-
men.
[DCA16092]
1. Ontgrendelen.
2. Voorste opbergcompartiment B
3. Openingshendel opbergcompartiment
1 2
3
59C-9-D2.book 21 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-22
234
5
6
7
8
9
OPMERKING
Sommige helmen kunnen vanwege
hun grootte of vorm niet in het achter-
ste opbergcompartiment worden op-
geborgen.

Laat uw scooter niet onbeheerd achtermet het zadel open.
LET OP
DCA11101
Laat het zadel niet langdurig open staan,
anders kan door het branden van de ver-
lichting in het opbergcompartiment deaccu ontladen raken.
WAARSCHUWING
DWA16121
Overschrijd de volgende maximumlaad-gewichten niet:

Opbergcompartiment A voorzijde:
0.15 kg (0.3 lb)

Opbergcompartiment B voorzijde: 1
kg (2 lb)

Opbergcompartiment achterzijde: 5
kg (11 lb)

Maximumlaadgewic
ht voor het
voertuig: XP500 198 kg (437 lb)XP500A 194 kg (428 lb)
DAU52212
KuipruitAl naar gelang de voor keur van de bestuur-
der kan de kuipruithoogte in twee verschil-
lende standen worden gezet.
De kuipruithoogte aanpassen 1. Demonteer de afdekplaatjes van de schroeven door de drukclips te verwij-
deren.

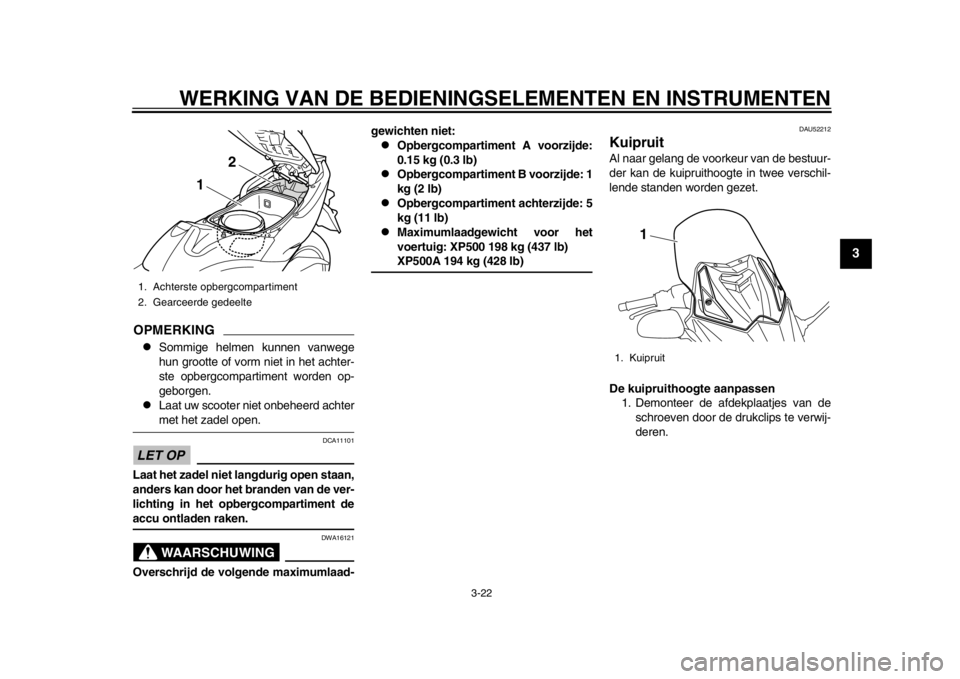

1. Achterste opbergcompartiment
2. Gearceerde gedeelte
1
2
1. Kuipruit
1
59C-9-D2.book 22 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-23
1
23
4
5
6
7
8
9

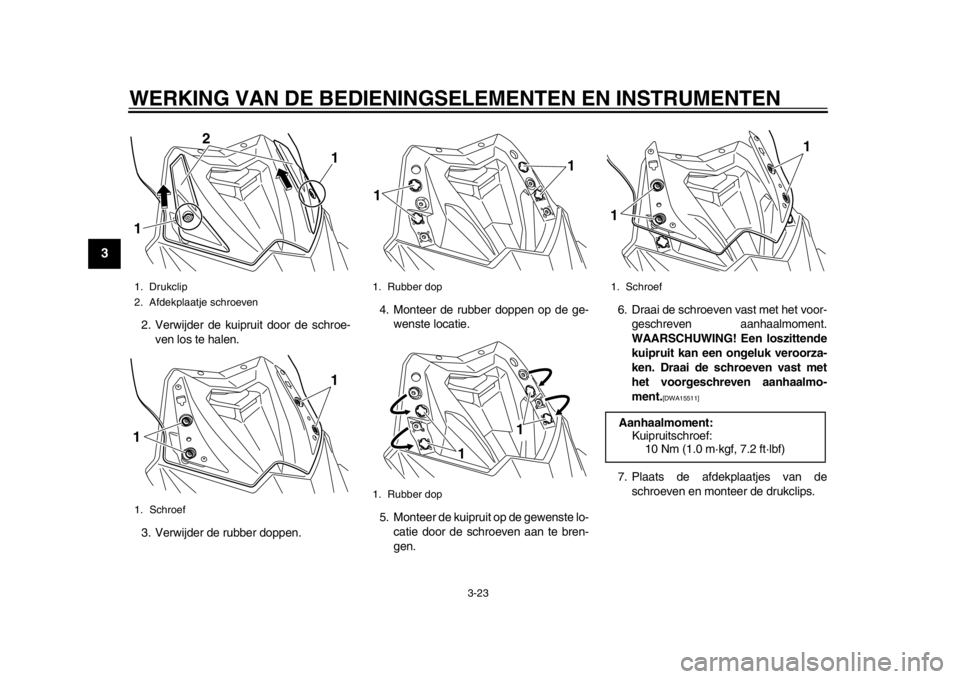

2. Verwijder de kuipruit door de schroe-
ven los te halen.
3. Verwijder de rubber doppen. 4. Monteer de rubber doppen op de ge-
wenste locatie.
5. Monteer de kuipruit op de gewenste lo- catie door de schroeven aan te bren-
gen. 6. Draai de schroeven vast met het voor-
geschreven aanhaalmoment.
WAARSCHUWING! Een loszittende
kuipruit kan een ongeluk veroorza-
ken. Draai de schroeven vast met
het voorgeschreven aanhaalmo-
ment.
[DWA15511]
7. Plaats de afdekplaatjes van de
schroeven en monteer de drukclips.
1. Drukclip
2. Afdekplaatje schroeven
1. Schroef1
2
11
1
1. Rubber dop
1. Rubber dop
1
1
1
1
1. SchroefAanhaalmoment:Kuipruitschroef:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
1
59C-9-D2.book 23 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-24
234
5
6
7
8
9
DAU39672
AchteruitkijkspiegelsDe achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-pen alvorens weg te rijden.
DAU46022
Schokdemperunit
WAARSCHUWING
DWA10222
Deze schokdemperunit is gevuld met
stikstofgas onder hoge druk. Lees de
onderstaande informatie zorgvuldig
door alvorens werkzaamheden uit te
voeren aan de schokdemperunit.
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.

Stel de schokdemperunit niet bloot
aan open vuur of een andere hitte-
bron. Hierdoor kan de gasdruk zo
hoog oplopen dat de unit explo-
deert.

Voorkom vervorming of beschadi-
ging van de cilinder. Schade aan de
cilinder zal resulteren in slechte
dempingsprestaties.

Werp een beschadigde of versleten
schokdemperunit niet zelf weg.
Breng de schokdemperunit voor elk
onderhoud naar een Yamaha-dea-ler.
1. Afdekplaatje schroeven
1
1. Parkeerstand
2. Rijstand
1
1 2
2 1
1
59C-9-D2.book 24 ページ ２０１３年７月９日　火曜日　午前１１時６分

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-25
1
23
4
5
6
7
8
9
DAU15306
ZijstandaardDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor eenuitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig en
laat het repareren door een Yamaha dea-ler als de werking niet naar behoren is.
DAU45053
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar en de re mlichtschakelaars
deel uitmaken) heeft de volgende functies:
Het verhindert starten wanneer de zij-
standaard is opgetrokken, terwijl geen
der remmen is bekrachtigd.

Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.

Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werki ng van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
59C-9-D2.book 25 ページ ２０１３年７月９日　火曜日　午前１１時６分
