Regelmäßi ge Wartun g und Einstellun g
8-26
8
Leck im Bremssystem vorhanden ist;
daher auf jeden Fall die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüfen.
 Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage
vor dem nächsten Fahrtantritt von ei-
ner Yamaha-Fachwerkstatt überprü-
fen lassen.WARNUNG
GWA15991
Unsach gemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
un d d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versie gelten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtungen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d ei
ne an dere Bremsflüssi
gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser in d en Vorratsbe-
hälter gelan gt. Wasser setzt d en
S ie depunkt der Bremsflüssi gkeit
erhe blich hera b un d kann Dampf-
b lasen bild un g verursachen.
GAU22734

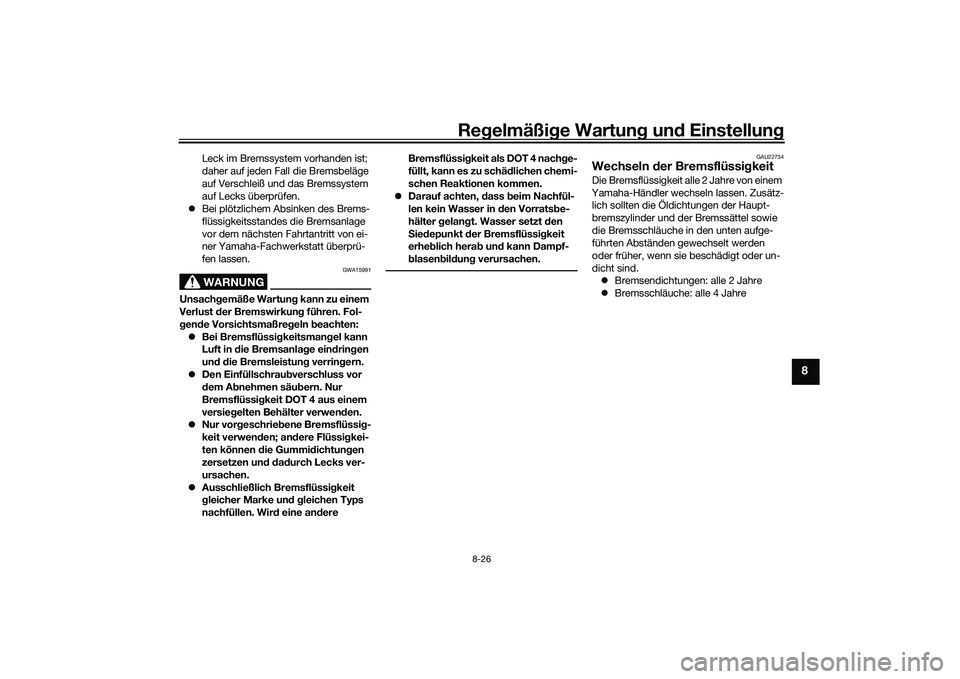

Wechseln der Bremsflüssi gkeitDie Bremsflüssigkeit alle 2 Jahre von einem
Yamaha-Händler wechseln lassen. Zusätz-
lich sollten die Öldichtungen der Haupt-
bremszylinder und der Bremssättel sowie
die Bremsschläuche in den unten aufge-
führten Abständen gewechselt werden
oder früher, wenn sie beschädigt oder un-
dicht sind.
 Bremsendichtungen: alle 2 Jahre
 Bremsschläuche: alle 4 Jahre
UB3TG0G0.book Page 26 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-27
8
GAU88810
AntriebsriemenDer Antriebsriemen sollte vor jeder Fahrt ei-
ner Sichtprüfung unte rzogen werden. Auf
übermäßigen Verschleiß, Beschädigungen
und Schmutz prüfen. Außerdem sollte die
Spannung des Antriebsriemens von einem
Yamaha-Händler in den empfohlenen Ab-
ständen gemäß der Wartungstabelle über-
prüft und ggf. korrigiert werden.
S pannun g d es Antrie bsriemens prüfen
1. Das Fahrzeug auf ebenem Untergrund auf seinen Hauptständer stellen.
2. Das Hinterrad drehen und die Rieme-
noberfläche auf Anzeichen von Ver-
schleiß oder Beschädigung prüfen. 3. Werden Risse, übermäßiger Ver-
schleiß oder Beschädigungen festge-
stellt, den Riemen von Ihrem Yamaha-
Händler untersuchen und ggf. erset-
zen lassen.
4. Wenn der Antriebsriemen oder das Antriebsriemenrad verschmutzt ist,
die Antriebsriemenabdeckungen
durch Lösen der Schrauben und
Schnellverschlüsse entfernen.
5. Den Antriebsriemen reinigen und alle Verunreinigungen vom Antriebsrie-
menrad entfernen. ACHTUNG: Im
Antrie bsriemen bereich darf sich
kein Schmutz o der San d ansam-
meln, d a sich d er Antrie bsriemen
sonst schnell a bnutzt.
[GCA26970]
6. Die Antriebsriemenabdeckungen
montieren; dazu die Schrauben und
Schnellverschlüsse montieren.
1. Steinschlag
2. Zahnradschaden
1
2
1. Schnellverschluss
2. Schraube
3. Antriebsriemenabdeckung1 23
UB3TG0G0.book Page 27 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-28
8
GAU23098

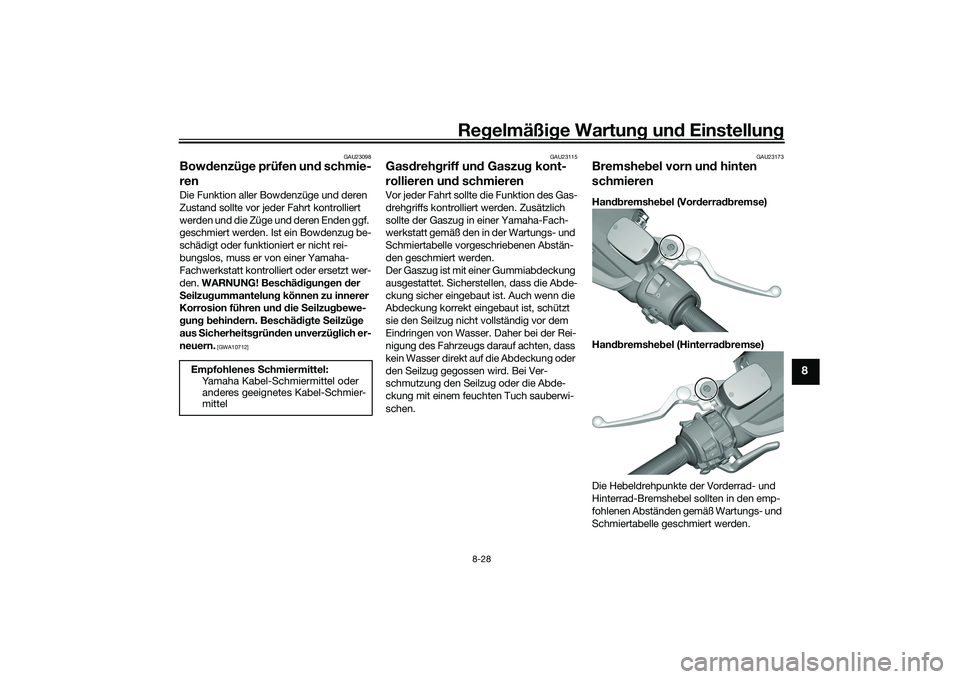

Bowdenzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilz ug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
GAU23173
Bremshe bel vorn un d hinten
schmierenHan dbremshe bel (Vor derra dbremse)
Han dbremshe bel (Hinterra dbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs- und
Schmiertabelle geschmiert werden.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
UB3TG0G0.book Page 28 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-29
8
GAU23215

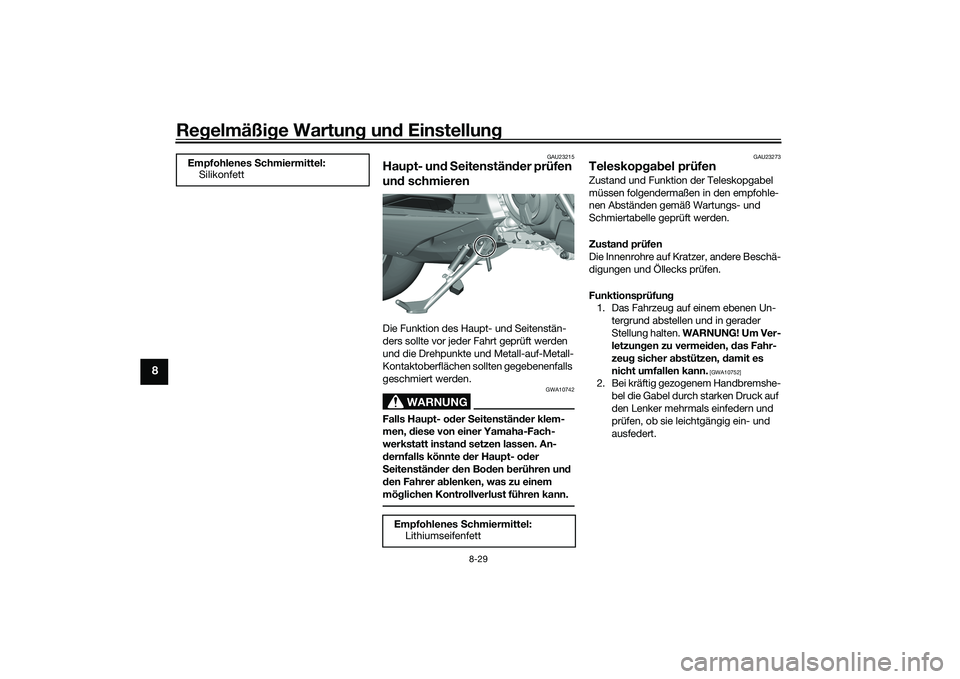

Haupt- und S eitenstän der prüfen
und schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte der Haupt- o der
S eitenstän der den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes
Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
UB3TG0G0.book Page 29 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-30
8
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schä den fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen b zw. reparieren lassen.
GAU45512

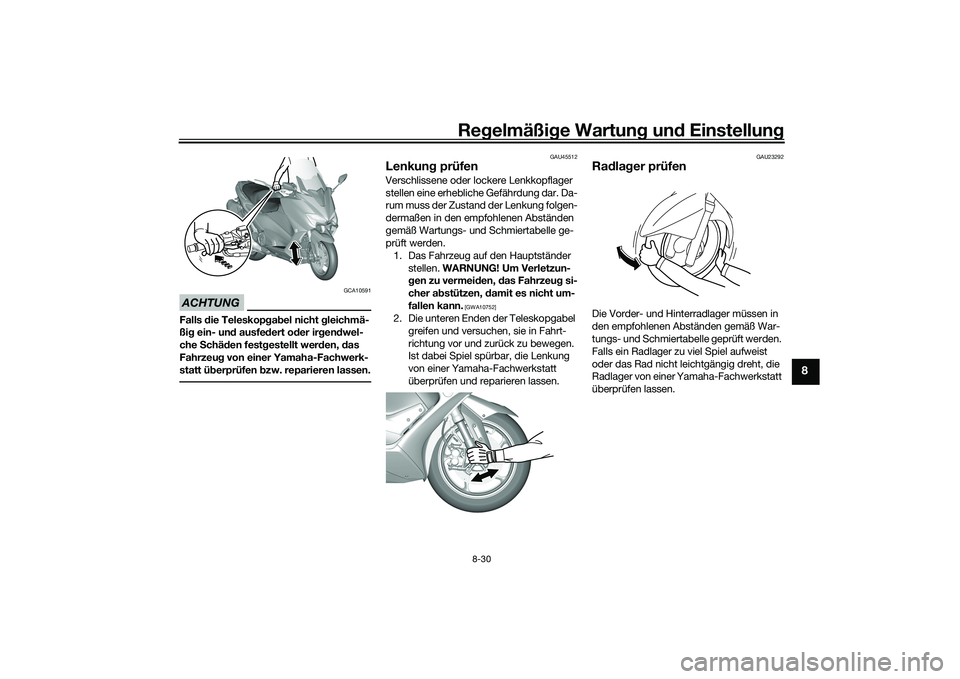

Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeug si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
UB3TG0G0.book Page 30 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-31
8
GAU77780

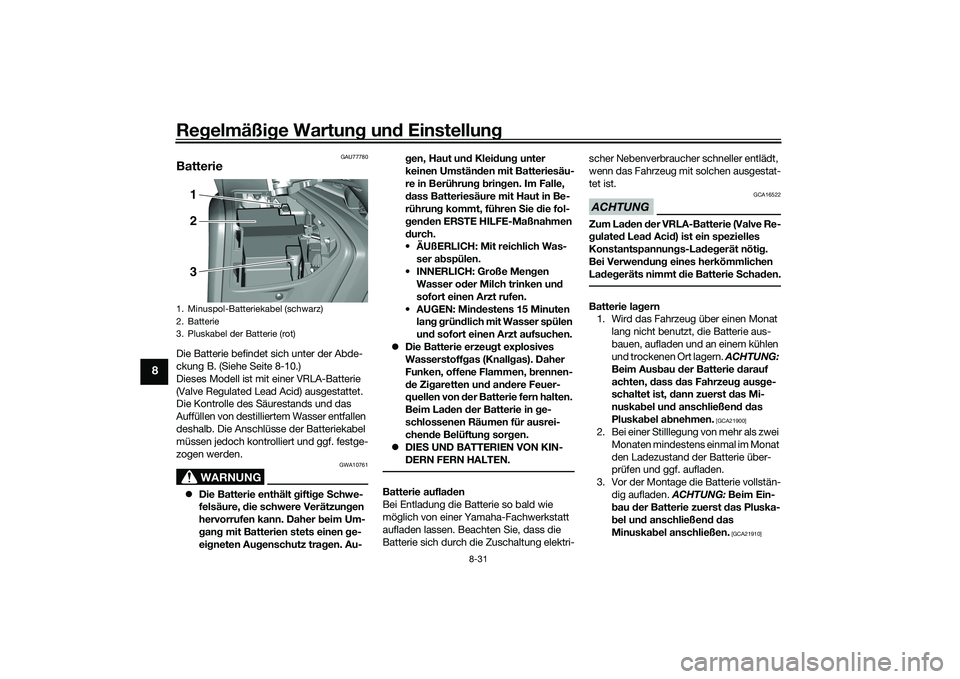

BatterieDie Batterie befindet sich unter der Abde-
ckung B. (Siehe Seite 8-10.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z

i g aretten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass das Fahrzeu g aus ge-
schaltet ist, dann zuerst d as Mi-
nuska bel un d anschließen d d as
Pluskab el abnehmen.
[GCA21900]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie zuerst das Pluska-
b el un d anschließen d d as
Minuskab el anschließen.
[GCA21910]
1. Minuspol-Batteriekabel (schwarz)
2. Batterie
3. Pluskabel der Batterie (rot)
1
2
3
UB3TG0G0.book Page 31 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-32
8
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU81472

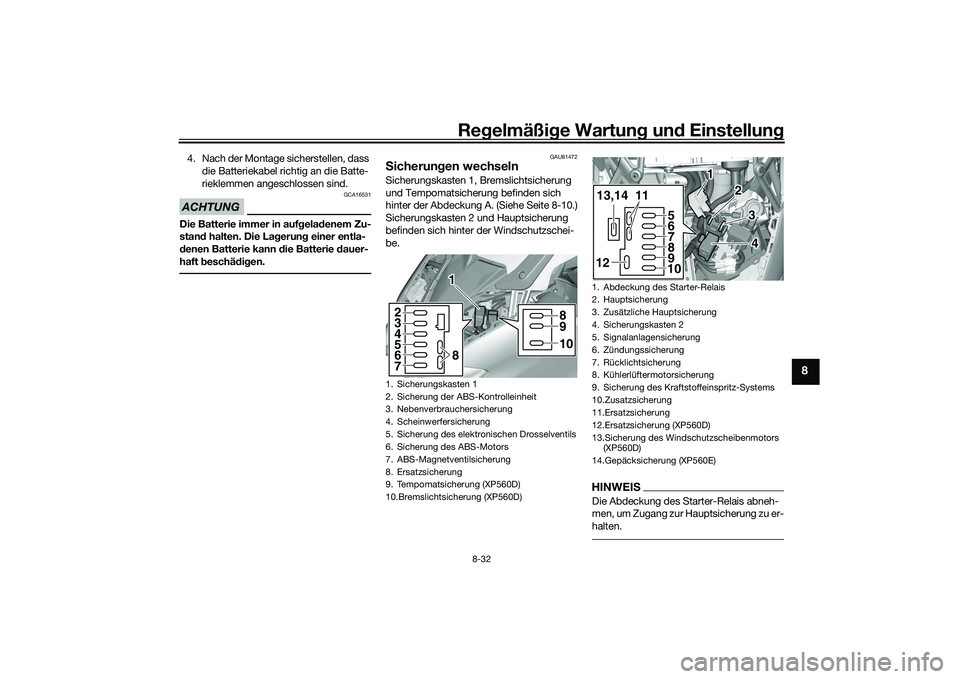

S icherun gen wechselnSicherungskasten 1, Bremslichtsicherung
und Tempomatsicherung befinden sich
hinter der Abdeckung A. (Siehe Seite 8-10.)
Sicherungskasten 2 und Hauptsicherung
befinden sich hinter der Windschutzschei-
be.
HINWEISDie Abdeckung des Starter-Relais abneh-
men, um Zugang zur Hauptsicherung zu er-
halten.
1. Sicherungskasten 1
2. Sicherung der ABS-Kontrolleinheit
3. Nebenverbrauchersicherung
4. Scheinwerfersicherung
5. Sicherung des elektronischen Drosselventils
6. Sicherung des ABS-Motors
7. ABS-Magnetventilsicherung
8. Ersatzsicherung
9. Tempomatsicherung (XP560D)
10.Bremslichtsicherung (XP560D)2
3
4
5
6
7
8
8
9
10
1 1
1. Abdeckung des Starter-Relais
2. Hauptsicherung
3. Zusätzliche Hauptsicherung
4. Sicherungskasten 2
5. Signalanlagensicherung
6. Zündungssicherung
7. Rücklichtsicherung
8. Kühlerlüftermotorsicherung
9. Sicherung des Kraftstoffeinspritz-Systems
10.Zusatzsicherung
11.Ersatzsicherung
12.Ersatzsicherung (XP560D)
13.Sicherung des Windschutzscheibenmotors
(XP560D)
14.Gepäcksicherung (XP560E)
5
6
7
8
9
10
12 13,14 11
1 1
2
3
2
3
4
4
UB3TG0G0.book Page 32 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-33
8

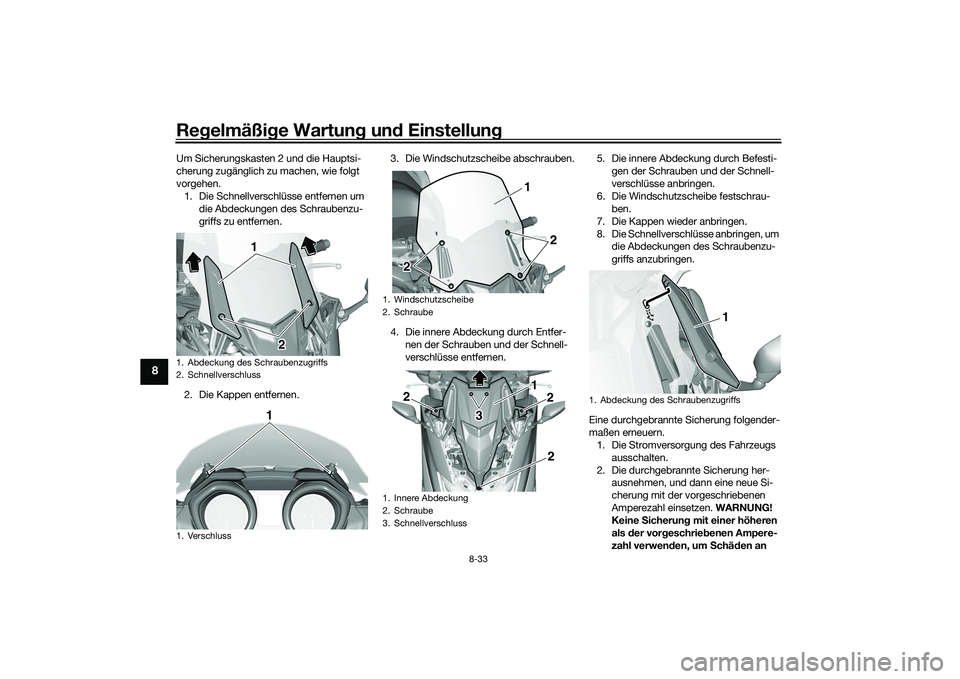

Um Sicherungskasten 2 und die Hauptsi-
cherung zugänglich zu machen, wie folgt
vorgehen.
1. Die Schnellverschlüsse entfernen um die Abdeckungen des Schraubenzu-
griffs zu entfernen.
2. Die Kappen entfernen. 3. Die Windschutzscheibe abschrauben.
4. Die innere Abdeckung durch Entfer-
nen der Schrauben und der Schnell-
verschlüsse entfernen. 5. Die innere Abdeckung durch Befesti-
gen der Schrauben und der Schnell-
verschlüsse anbringen.
6. Die Windschutzscheibe festschrau- ben.
7. Die Kappen wieder anbringen.
8. Die Schnellverschlüsse anbringen, um die Abdeckungen des Schraubenzu-
griffs anzubringen.
Eine durchgebrannte Sicherung folgender-
maßen erneuern. 1. Die Stromversorg ung des Fahrzeugs
ausschalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um Schäd en an 1. Abdeckung des Schraubenzugriffs
2. Schnellverschluss
1. Verschluss
1
212
1
1. Windschutzscheibe
2. Schraube
1. Innere Abdeckung
2. Schraube
3. Schnellverschluss
12
2 21 2
2
3 3
2
1. Abdeckung des Schraubenzugriffs
1
UB3TG0G0.book Page 33 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g und Einstellun g
8-34
8
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.

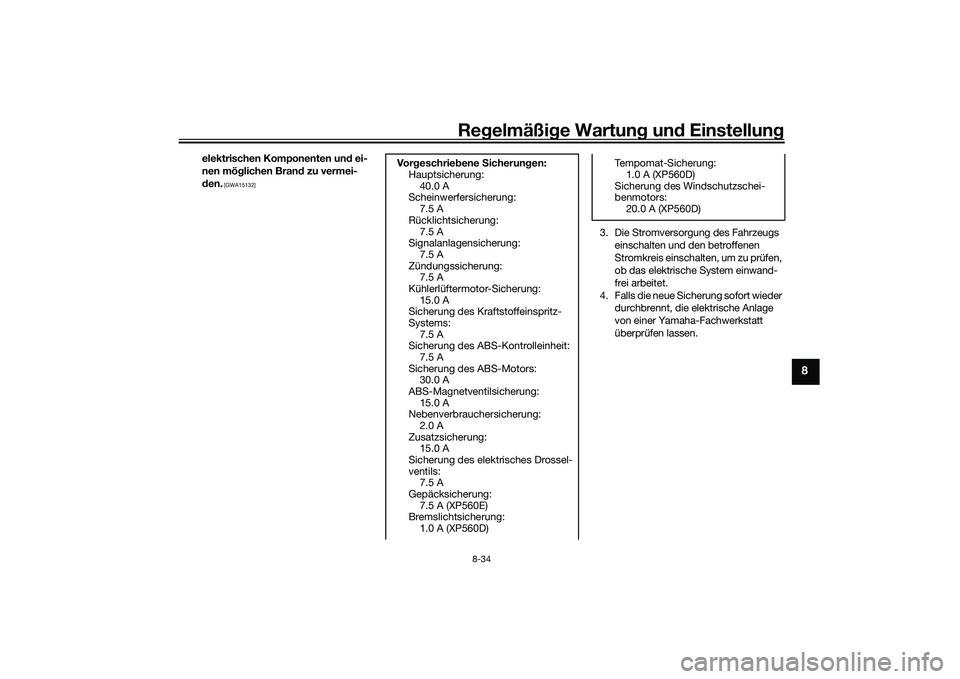

[GWA15132]
3. Die Stromversorgung des Fahrzeugs
einschalten und den betroffenen
Stromkreis einschalten, um zu prüfen,
ob das elektrische System einwand-
frei arbeitet.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Vor
geschrieb ene Sicherun gen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung: 7.5 A
Rücklichtsicherung: 7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 7.5 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung: 15.0 A
Nebenverbrauchersicherung:
2.0 A
Zusatzsicherung: 15.0 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
Gepäcksicherung: 7.5 A (XP560E)
Bremslichtsicherung:
1.0 A (XP560D)
Tempomat-Sicherung: 1.0 A (XP560D)
Sicherung des Windschutzschei-
benmotors: 20.0 A (XP560D)
UB3TG0G0.book Page 34 Wednesday, September 4, 2019 9:18 AM

Regelmäßi ge Wartun g un d Einstellun g
8-35
8

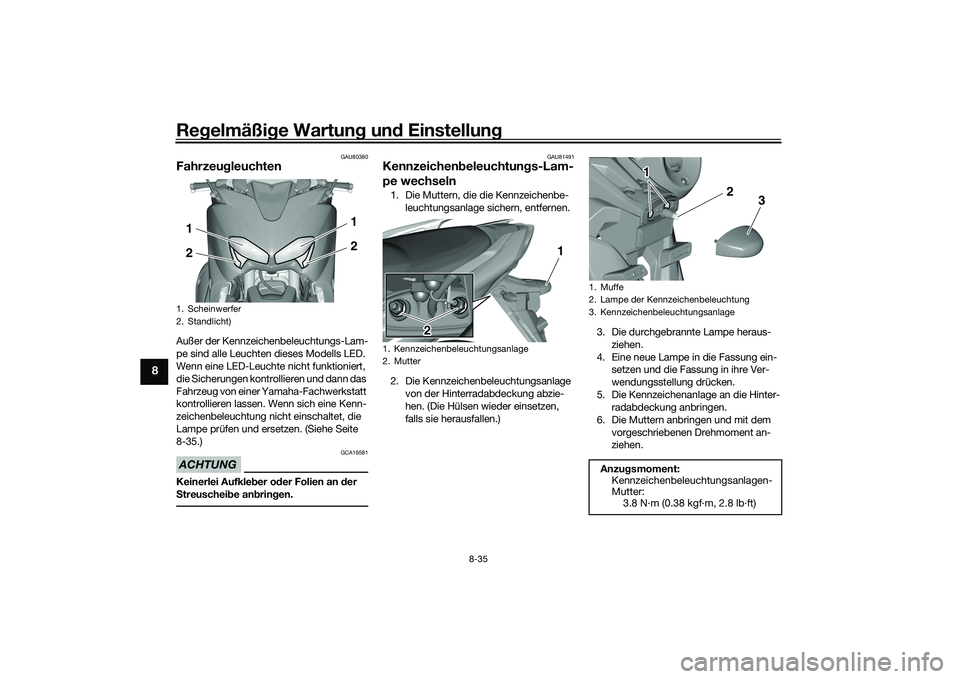

GAU80380
FahrzeugleuchtenAußer der Kennzeichenbeleuchtungs-Lam-
pe sind alle Leuchten dieses Modells LED.
Wenn eine LED-Leuchte nicht funktioniert,
die Sicherungen kontrollieren und dann das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen. Wenn sich eine Kenn-
zeichenbeleuchtung nicht einschaltet, die
Lampe prüfen und ersetzen. (Siehe Seite
8-35.)ACHTUNG
GCA16581
Keinerlei Aufkle ber o der Folien an d er
S treuschei be an brin gen.
GAU81491
Kennzeichen beleuchtun gs-Lam-
pe wechseln1. Die Muttern, die die Kennzeichenbe-
leuchtungsanlage sichern, entfernen.
2. Die Kennzeichenbeleuchtungsanlage von der Hinterradabdeckung abzie-
hen. (Die Hülsen wieder einsetzen,
falls sie herausfallen.) 3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen und die Fassung in ihre Ver-
wendungsstellung drücken.
5. Die Kennzeichenanlage an die Hinter- radabdeckung anbringen.
6. Die Muttern anbringen und mit dem vorgeschriebenen Drehmoment an-
ziehen.
1. Scheinwerfer
2. Standlicht)2 1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Mutter
21
1. Muffe
2. Lampe der Kennzeichenbeleuchtung
3. KennzeichenbeleuchtungsanlageAnzu
gsmoment:
Kennzeichenbeleuchtungsanlagen-
Mutter: 3.8 N·m (0.38 kgf·m, 2.8 lb·ft)
3
2
1
UB3TG0G0.book Page 35 Wednesday, September 4, 2019 9:18 AM
