YAMAHA TMAX 2020 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2020, Model line: TMAX, Model: YAMAHA TMAX 2020Pages: 128, PDF-Größe: 21.67 MB
Page 81 of 128

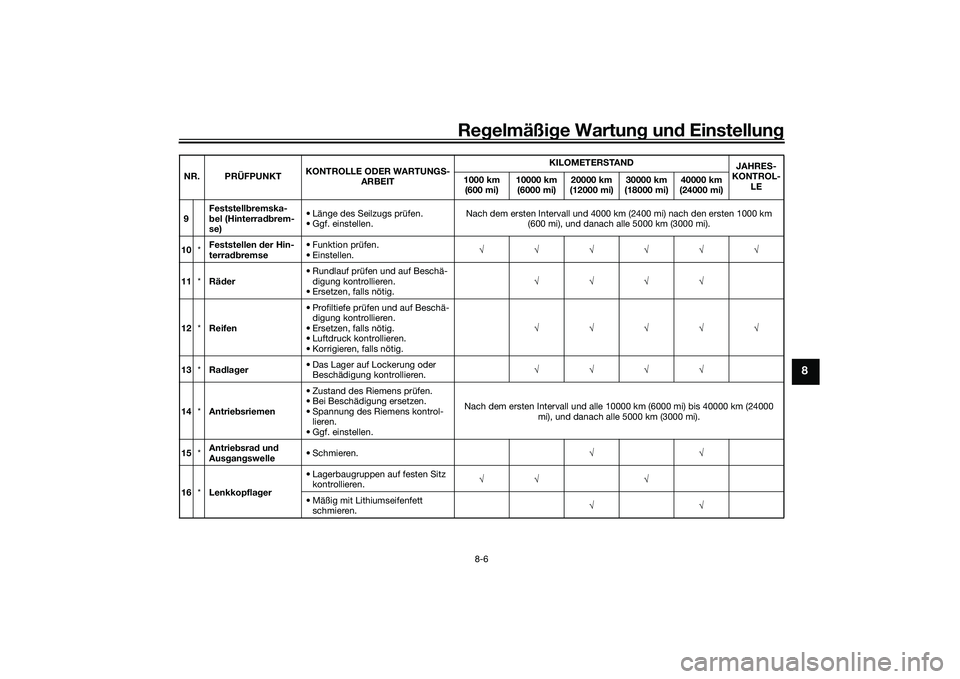

Regelmäßi ge Wartun g und Einstellun g
8-6
8
9Feststell
bremska-
b el (Hinterra dbrem-
se) • Länge des Seilzugs prüfen.
• Ggf. einstellen.
Nach dem ersten Intervall und 4000 km (2400 mi) nach den ersten 1000 km
(600 mi), und danach alle 5000 km (3000 mi).
10 *Feststellen
der Hin-
terra dbremse • Funktion prüfen.
•Einstellen.
√√√√√√
11 *Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig. √√√√
12 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
13 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. √√√√
14 *Antrie bsriemen • Zustand des Riemens prüfen.
• Bei Beschädigung ersetzen.
• Spannung des Riemens kontrol-
lieren.
• Ggf. einstellen. Nach dem ersten Intervall und alle 10000 km (6000 mi) bis 40000 km (24000
mi), und danach alle 5000 km (3000 mi).
15 *Antrie
bsra d un d
Aus gan gswelle • Schmieren.
√√
16 *Lenkkopfla ger • Lagerbaugruppen auf festen Sitz
kontrollieren. √√ √
• Mäßig mit Lithiumseifenfett schmieren. √√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(
600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TG0G0.book Page 6 Wednesday, September 4, 2019 9:18 AM
Page 82 of 128

Regelmäßi ge Wartun g un d Einstellun g
8-7
8

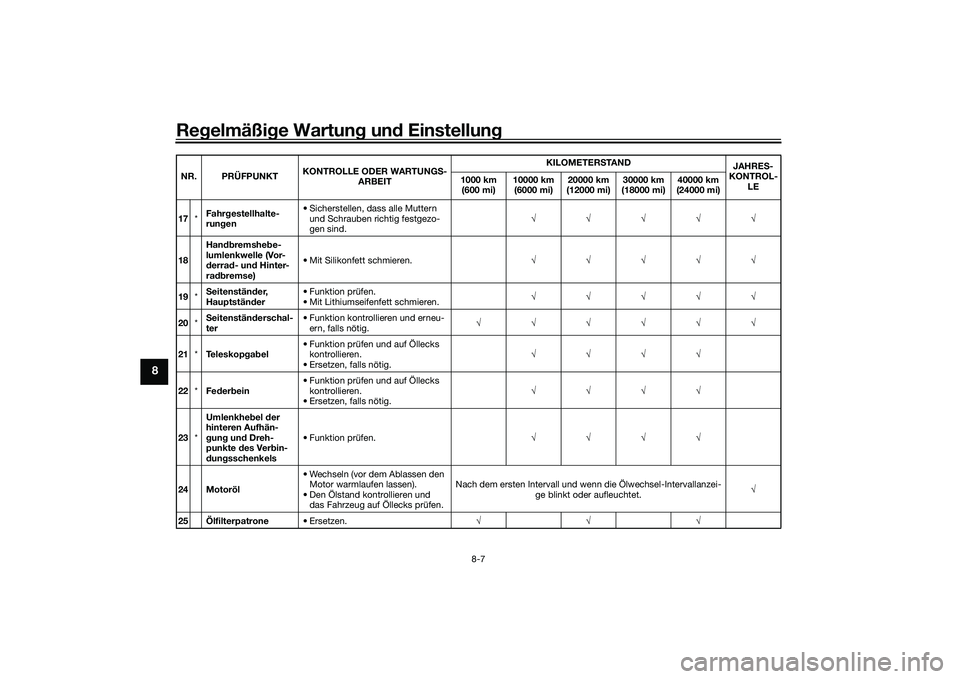

17*Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
18 Han
dbremshe be-
lumlenkwelle (Vor-
d erra d- un d Hinter-
ra db remse) • Mit Silikonfett schmieren.
√√√√√
19 *S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.
√√√√√
20 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. √√√√√√
21 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
22 *Feder bein • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. √√√√
23 *Umlenkhe
bel der
hinteren Aufhän-
g un g un d Dreh-
punkte des Ver bin-
d un gsschenkels • Funktion prüfen.
√√√√
24 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Nach dem ersten Intervall und wenn die Ölwechsel-Intervallanzei-
ge
blinkt oder aufleuchtet. √
25 Ölfilterpatrone •Ersetzen. √√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TG0G0.book Page 7 Wednesday, September 4, 2019 9:18 AM
Page 83 of 128

Regelmäßi ge Wartun g und Einstellun g
8-8
8
GAU72781

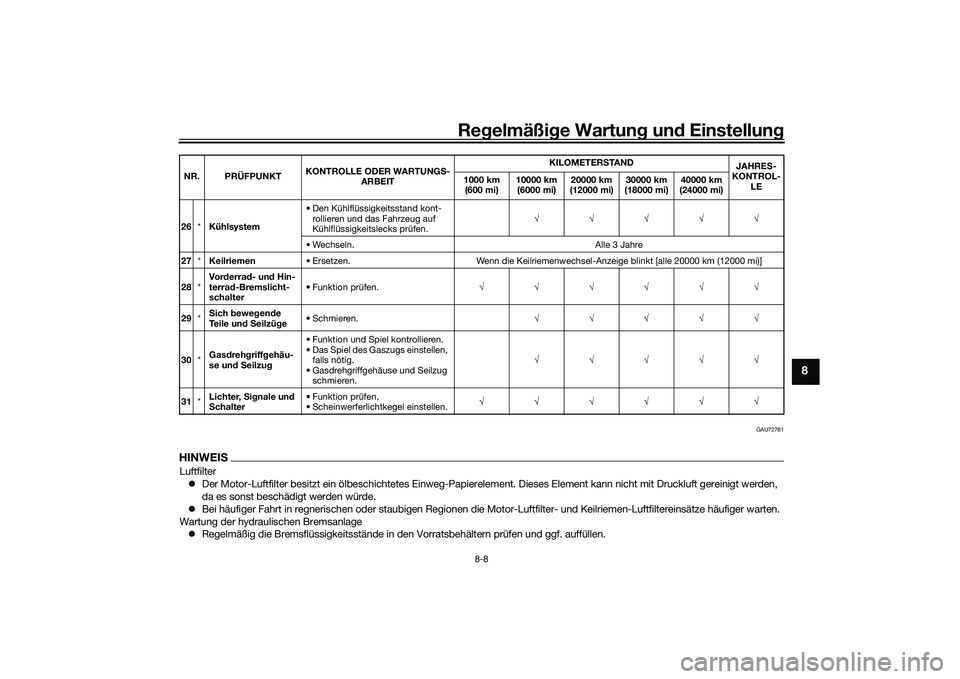

HINWEISLuftfilter
Der Motor-Luftfilter besitzt ein ölbeschichtetes Einweg-Papiere lement. Dieses Element kann nicht mit Druckluft gereinigt werden ,
da es sonst beschädigt werden würde.
Bei häufiger Fahrt in regnerischen oder staubigen Regionen di e Motor-Luftfilter- und Keilriemen-Luftfiltereinsätze häufiger war ten.
Wartung der hydraulischen Bremsanlage Regelmäßig die Bremsflüssigkeitsstände in de n Vorratsbehältern prüfen und ggf. auffüllen.26*Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. √√√√√
• Wechseln. Alle 3 Jahre
27 *Keilriemen • Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
28 *Vor
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
29 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
30 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. √√√√√
31 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB3TG0G0.book Page 8 Wednesday, September 4, 2019 9:18 AM
Page 84 of 128

Regelmäßi ge Wartun g un d Einstellun g
8-9
8

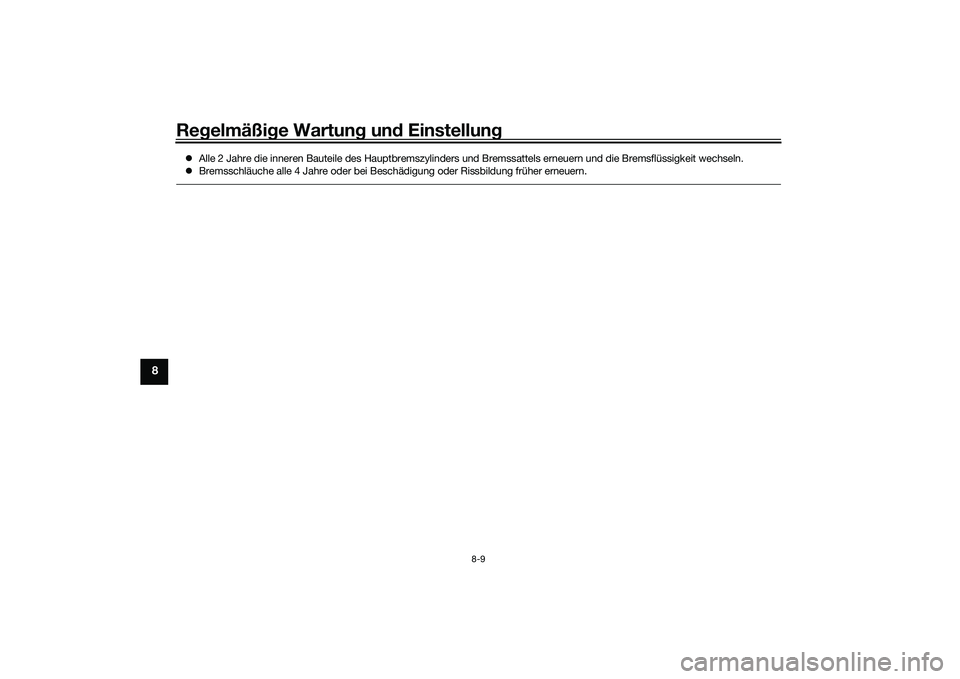

Alle 2 Jahre die inneren Bauteile des Hauptbremszylinders un d Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche alle 4 Jahre oder bei Beschä digung oder Rissbildung früher erneuern.
UB3TG0G0.book Page 9 Wednesday, September 4, 2019 9:18 AM
Page 85 of 128

Regelmäßi ge Wartun g und Einstellun g
8-10
8

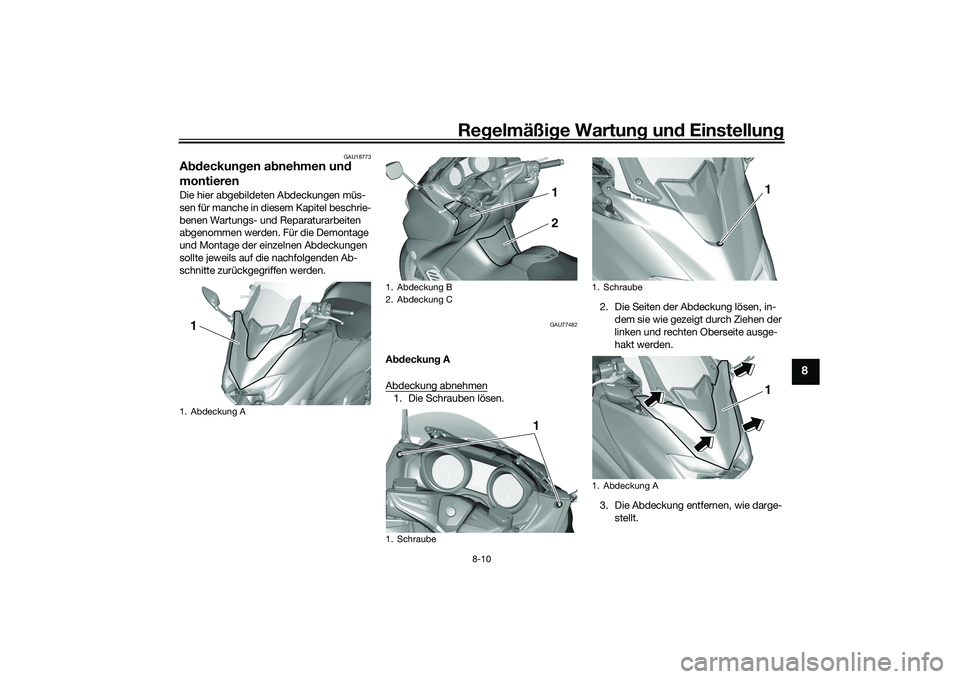

GAU18773
Abdeckun gen a bnehmen un d
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU77482
A bdeckun g A
Abdeckung abnehmen1. Die Schrauben lösen. 2. Die Seiten der Abdeckung lösen, in-
dem sie wie gezeigt durch Ziehen der
linken und rechten Oberseite ausge-
hakt werden.
3. Die Abdeckung entfernen, wie darge- stellt.
1. Abdeckung A1
1. Abdeckung B
2. Abdeckung C
1. Schraube
12
1
1. Schraube
1. Abdeckung A
11
UB3TG0G0.book Page 10 Wednesday, September 4, 2019 9:18 AM
Page 86 of 128

Regelmäßi ge Wartun g un d Einstellun g
8-11
8

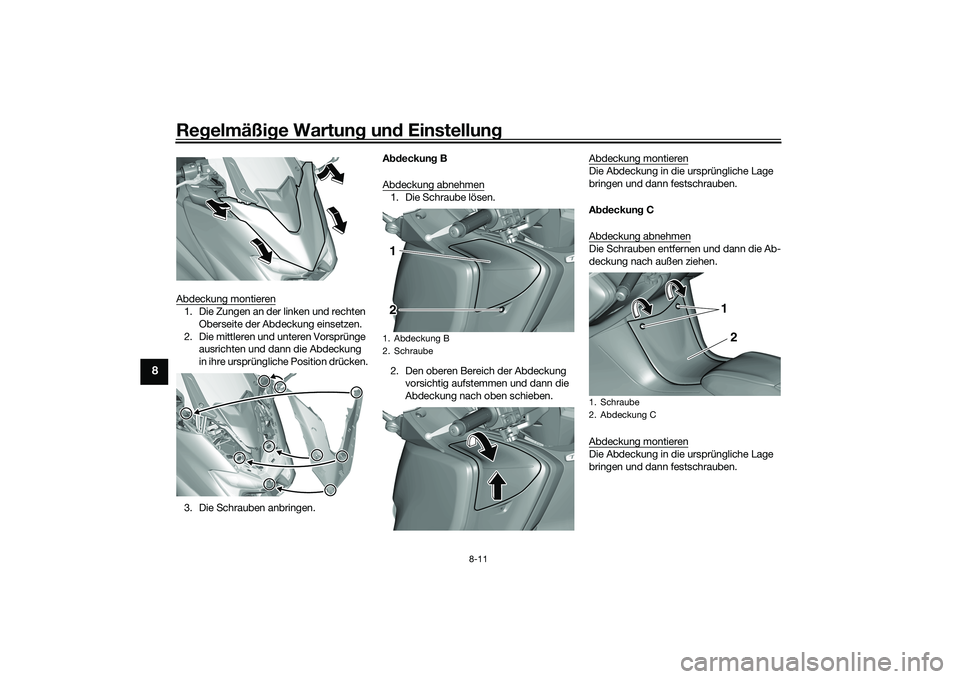

Abdeckung montieren1. Die Zungen an der linken und rechten
Oberseite der Abdeckung einsetzen.
2. Die mittleren und unteren Vorsprünge ausrichten und dann die Abdeckung
in ihre ursprüngliche Position drücken.
3. Die Schrauben anbringen. A
bdeckun g B
Abdeckung abnehmen
1. Die Schraube lösen.
2. Den oberen Bereich der Abdeckung vorsichtig aufstemmen und dann die
Abdeckung nach oben schieben. Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
A
bdeckun g C
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach außen ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung B
2. Schraube1
2
1. Schraube
2. Abdeckung C
1 2
UB3TG0G0.book Page 11 Wednesday, September 4, 2019 9:18 AM
Page 87 of 128

Regelmäßi ge Wartun g und Einstellun g
8-12
8
GAU19643

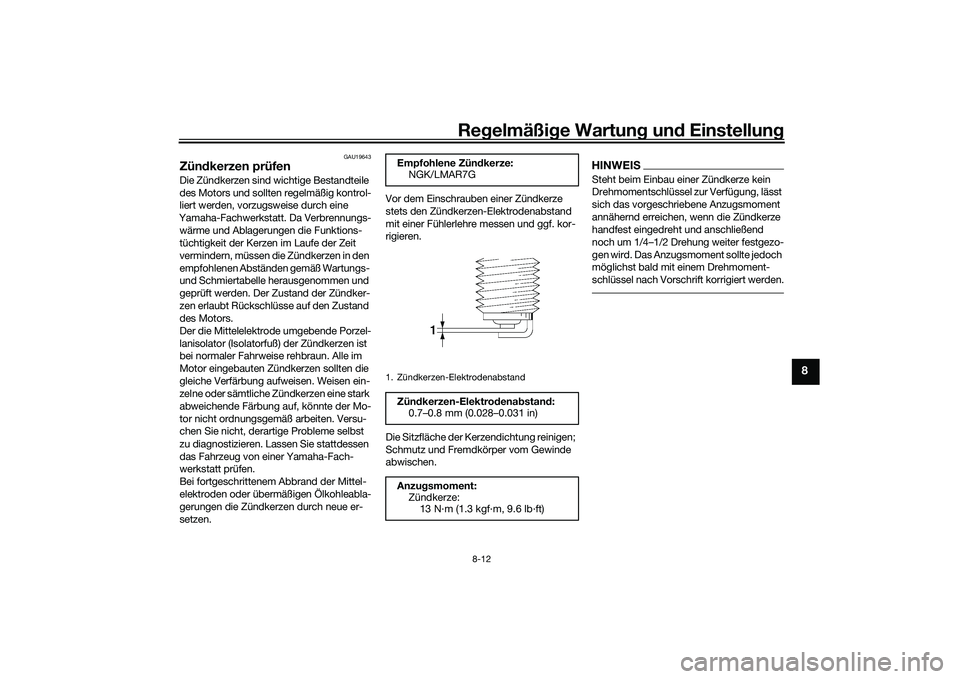

Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zün
dkerze:
NGK/LMAR7G
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.7–0.8 mm (0.028–0.031 in)
Anzu gsmoment:
Zündkerze: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB3TG0G0.book Page 12 Wednesday, September 4, 2019 9:18 AM
Page 88 of 128

Regelmäßi ge Wartun g un d Einstellun g
8-13
8

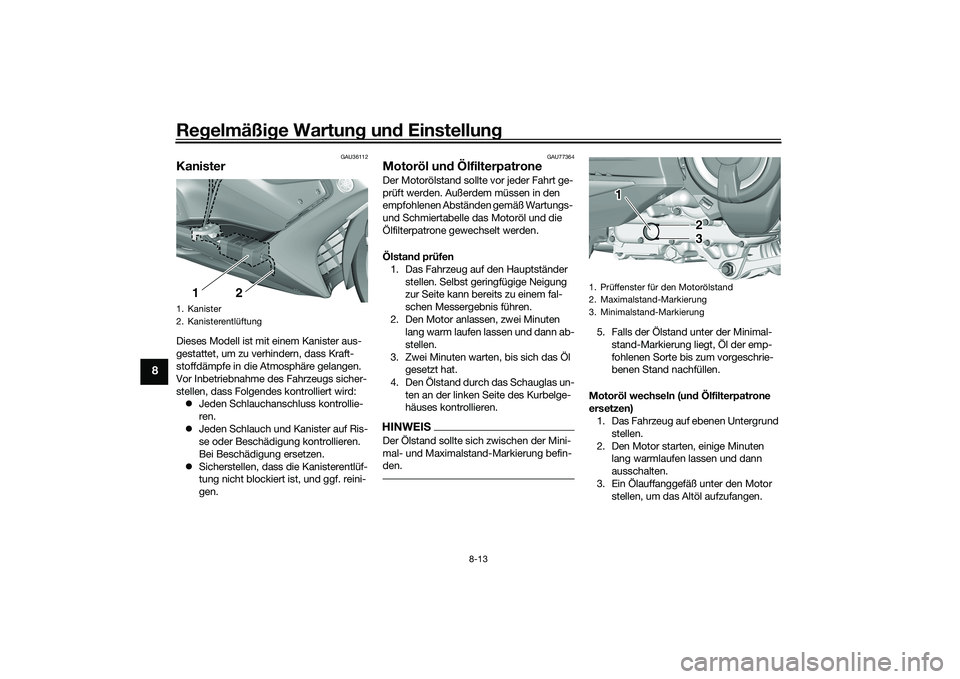

GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAU77364
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, zwei Minuten lang warm laufen lassen und dann ab-
stellen.
3. Zwei Minuten warten, bis sich das Öl gesetzt hat.
4. Den Ölstand durch das Schauglas un- ten an der linken Seite des Kurbelge-
häuses kontrollieren.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
5. Falls der Ölstand unter der Minimal-stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Motoröl wechseln (un d Ölfilterpatrone
ersetzen) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
1. Kanister
2. Kanisterentlüftung
12
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
2
3
UB3TG0G0.book Page 13 Wednesday, September 4, 2019 9:18 AM
Page 89 of 128

Regelmäßi ge Wartun g und Einstellun g
8-14
8

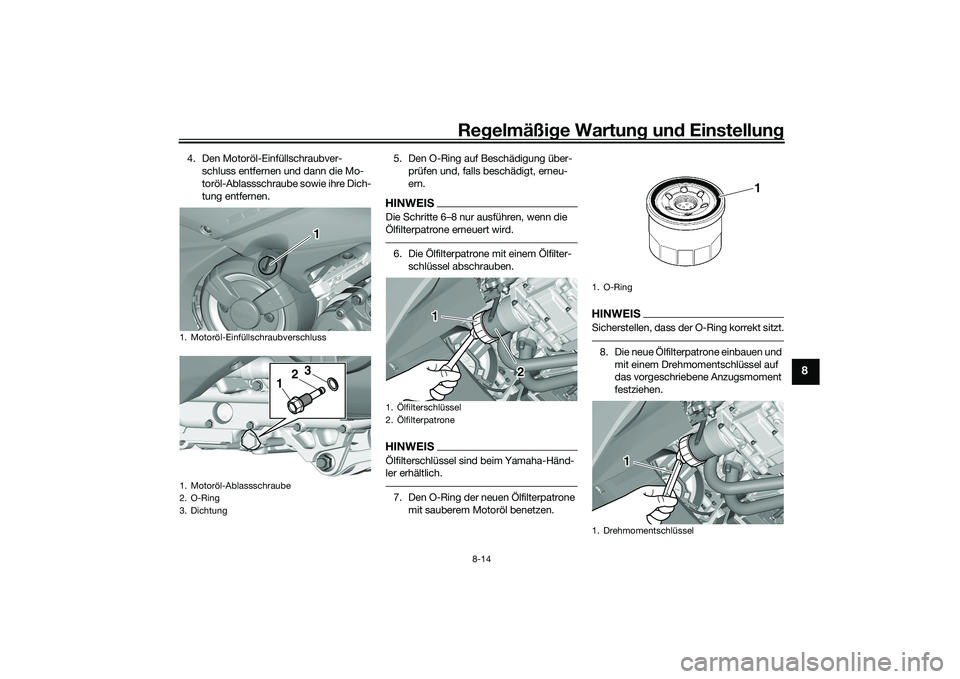

4. Den Motoröl-Einfüllschraubver-
schluss entfernen und dann die Mo-
toröl-Ablassschraube sowie ihre Dich-
tung entfernen. 5. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
HINWEISDie Schritte 6–8 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.6. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.7. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. O-Ring
3. Dichtung
1
12
3
1. Ölfilterschlüssel
2. Ölfilterpatrone
1
2
1. O-Ring
1. Drehmomentschlüssel
1
1
UB3TG0G0.book Page 14 Wednesday, September 4, 2019 9:18 AM
Page 90 of 128

Regelmäßi ge Wartun g un d Einstellun g
8-15
8

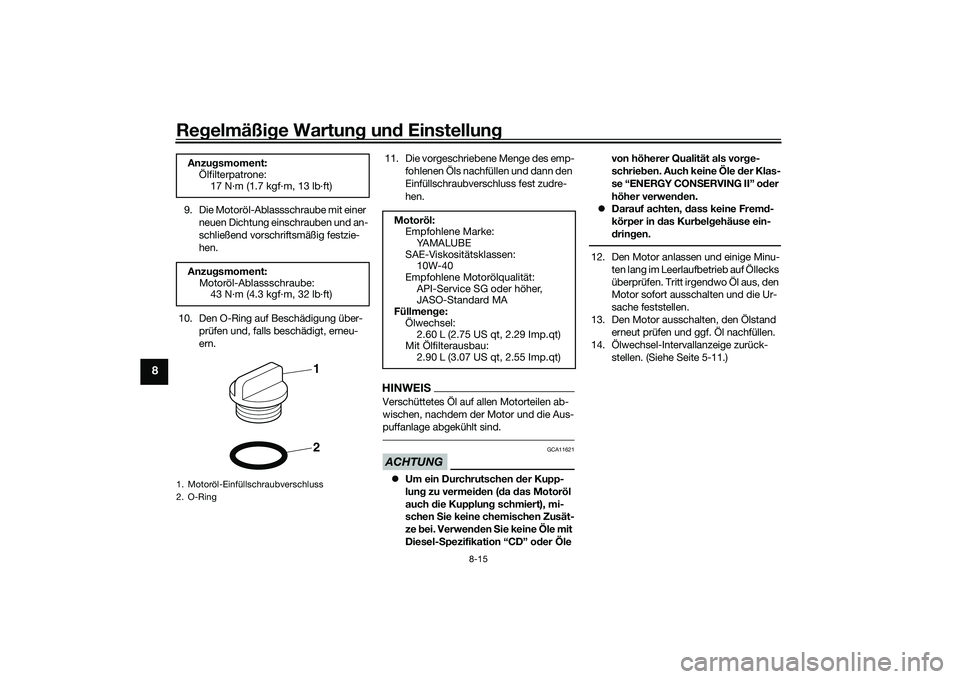

9. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Den O-Ring auf Beschädigung über- prüfen und, falls beschädigt, erneu-
ern. 11. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle von höherer Qualität als vor
ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
Darauf achten, dass keine Fremd -
körper in das Kur bel gehäuse ein-
d rin gen.
12. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
13. Den Motor ausschalten, den Ölstand erneut prüfen und ggf. Öl nachfüllen.
14. Ölwechsel-Intervallanzeige zurück- stellen. (Siehe Seite 5-11.)
Anzu
gsmoment:
Ölfilterpatrone:
17 N·m (1.7 kgf·m, 13 lb·ft)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 N·m (4.3 kgf·m, 32 lb·ft)
1. Motoröl-Einfüllschraubverschluss
2. O-Ring
21
Motoröl:Empfohlene Marke:YA M A L U B E
SAE-Viskositätsklassen: 10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher,
JASO-Standard MA
Füllmen ge:
Ölwechsel: 2.60 L (2.75 US qt, 2.29 Imp.qt)
Mit Ölfilterausbau:
2.90 L (3.07 US qt, 2.55 Imp.qt)
UB3TG0G0.book Page 15 Wednesday, September 4, 2019 9:18 AM
