REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-9
6
GAU19653
Zündkerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Aus
bauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtung
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- un d zurückd rehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
Empfohlene Zün dkerze:
NGK/CPR9EA9

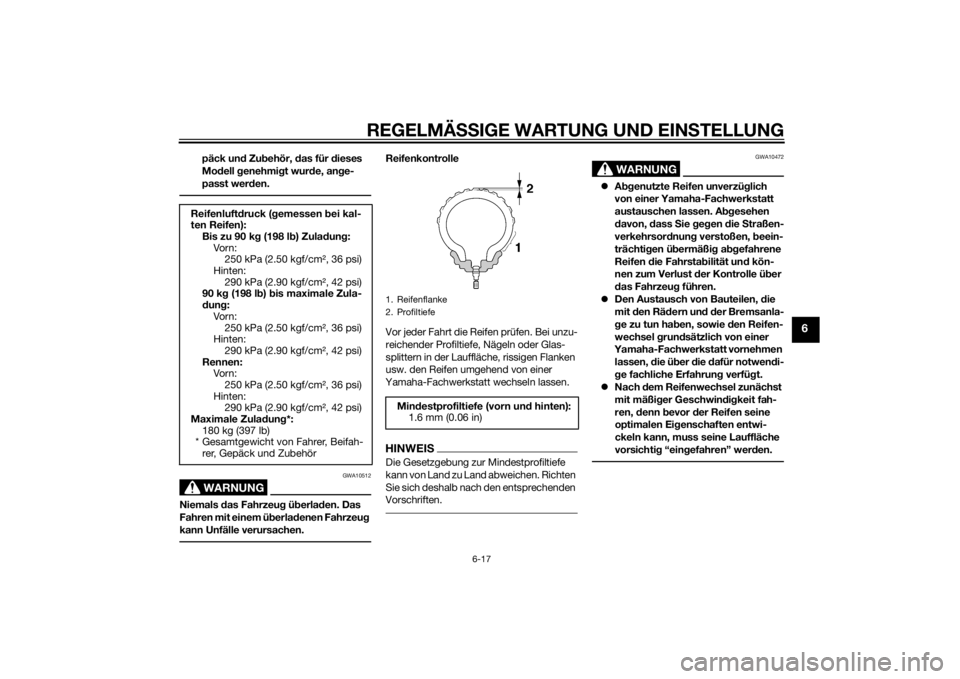

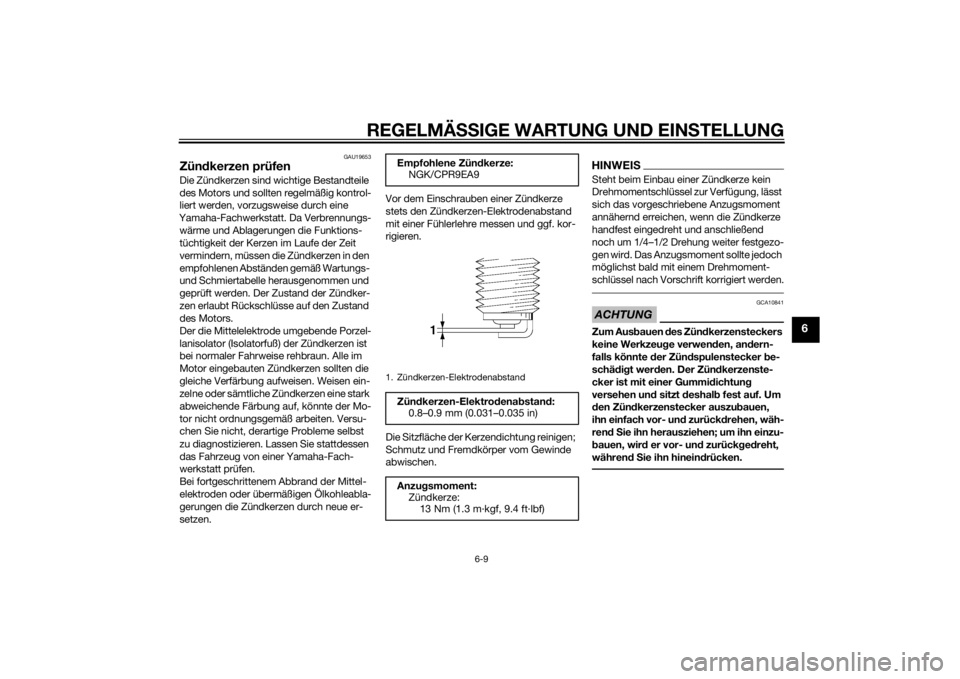

1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2PPG0G0.book Page 9 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-10
6
GAU1987A
Motoröl un d ÖlfilterpatroneDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die
Ölfilterpatrone gewechselt werden.
Ölstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten bis zur Messung war- ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Motoröl-
stand-Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-schlüssel abschrauben.

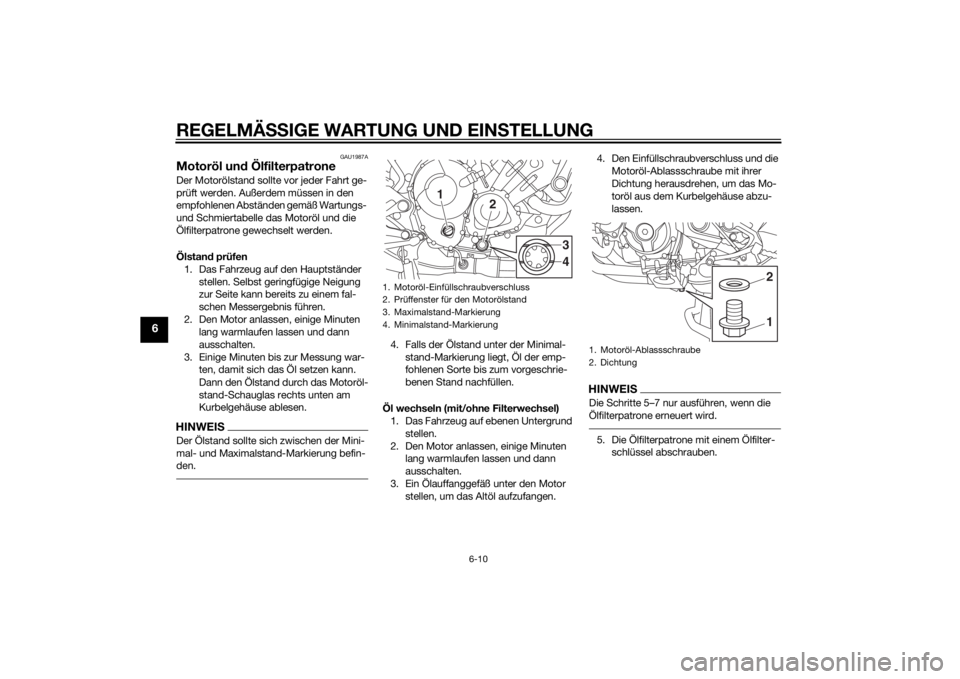

1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
2
34
1. Motoröl-Ablassschraube
2. Dichtung
12
U2PPG0G0.book Page 10 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-11
6
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone mit einem Öl-filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.
8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel-S pezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.

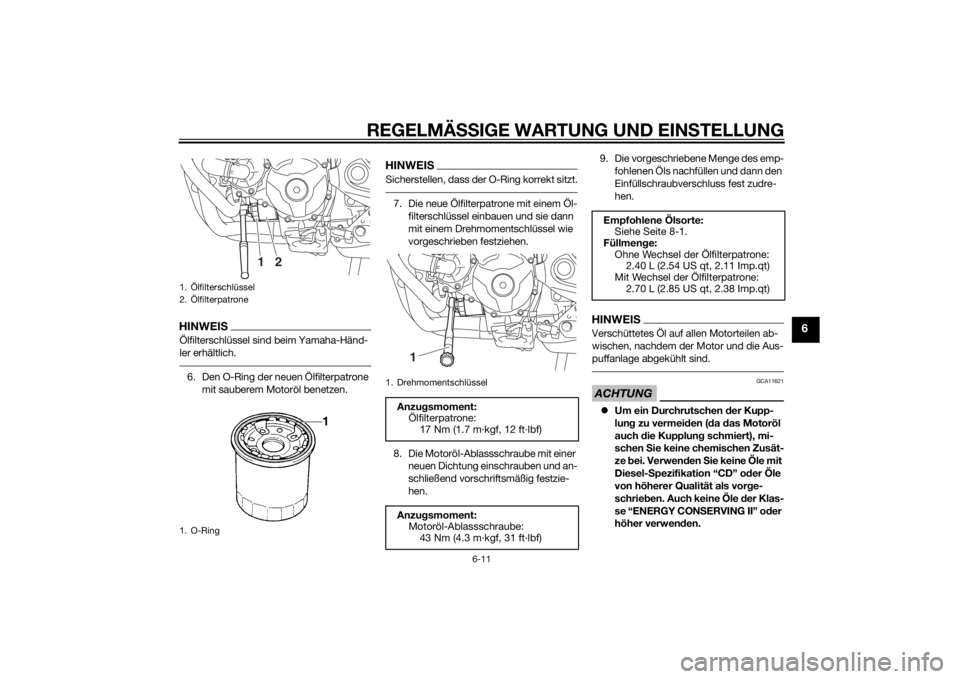

1. Ölfilterschlüssel
2. Ölfilterpatrone
1. O-Ring
2
1
1. Drehmomentschlüssel
Anzu gsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzu gsmoment:
Motoröl-Ablassschraube: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Empfohlene Ölsorte:Siehe Seite 8-1.
Füllmen ge:
Ohne Wechsel der Ölfilterpatrone: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.70 L (2.85 US qt, 2.38 Imp.qt)
U2PPG0G0.book Page 11 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
 Darauf achten, d ass keine Fremd-
körper in das Kur bel gehäuse ein-
d rin gen.10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstand -Warnleuchte od er
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort d en Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.11. Den Motor ausschalten, einige Minu-
ten warten, damit sich das Öl setzen
kann und dann den Ölstand prüfen
und ggf. Öl nachfüllen.
GAU20071
Kühlflüssi gkeitDer Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40157
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Befindet sich der Kühlflüssigkeits-stand an oder unter der Minimalstand-
Markierung, den Deckel des Kühlmit-
tel-Ausgleichsbehälters abnehmen.
WARNUNG! Nur d en Kühlflüssig-
keits-Aus gleichs behälter deckel
öffnen. Niemals versuchen, den
Kühler-Verschluss deckel bei hei-
ßem Motor a bzunehmen.
[GWA15162]
1. Kühlflüssigkeits-Ausgleichsbehälter
2. Maximalstand-Markierung
3. Minimalstand-Markierung
21
3
U2PPG0G0.book Page 12 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-13
6
4. Kühlflüssigkeit oder destilliertes Was-
ser zur Maximalstandmarkierung hin-
zufügen und dann den Kühlflüssig-
keits-Ausgleichsbehälterdeckel
wieder anbringen. ACHTUNG: Wenn
keine Kühlflüssi gkeit zur Verfü gun g
steht, kann statt dessen destilliertes
Wasser o der weiches Leitung swas-
ser benutzt wer den. Kein hartes
Wasser od er Salzwasser verwen-
d en, da dies dem Motor scha det.
Wenn Wasser anstelle von Kühlflüs-
si gkeit verwen det wur de, tauschen
S ie es so schnell wie mö glich durch
Kühlflüssi gkeit aus, da sonst d as
Kühlsystem nicht g eg en Frost un d
Korrosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie mö
glich von einer Yamaha-Fach-
werkstatt ü ber prü

fen lassen, da
sonst die Wirksamkeit d es Kühlmit-
tels re duziert wir d.
[GCA10473]
GAU63111
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf den Hauptständer
stellen.

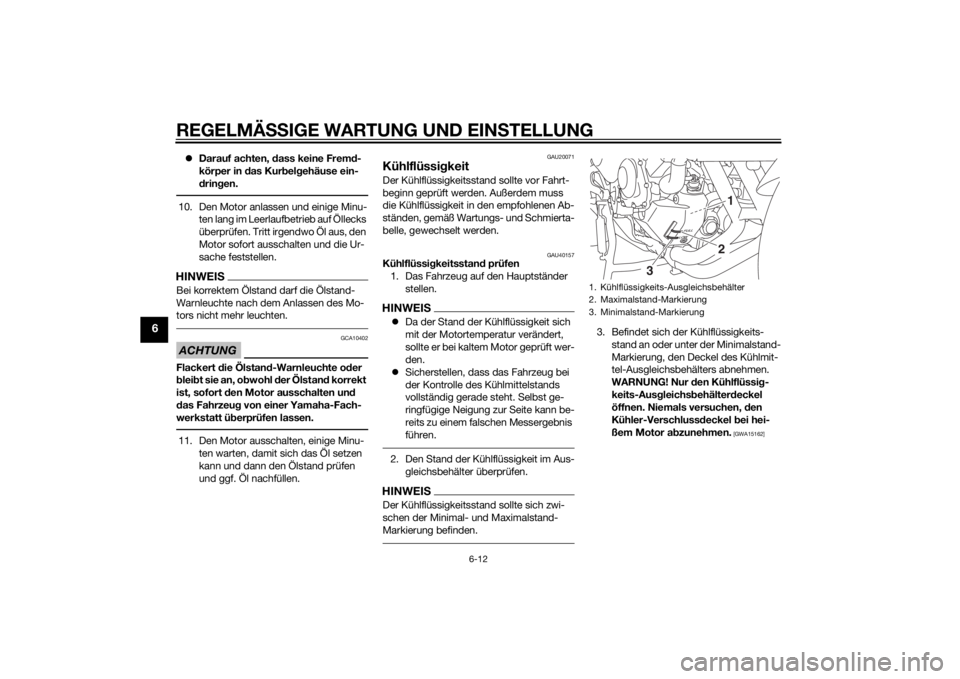

2. Die Abdeckung A abnehmen. (Siehe Seite 6-8.)
3. Ein Auffanggefäß unter den Motor stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier- schraube, die Kühlerverschlussde-
ckel-Arretierung und den Kühlerver-
schlussdeckel abschrauben.
WARNUNG! Niemals versuchen, d en Kühler-Verschluss deckel bei
heißem Motor a bzunehmen.
[GWA10382]
5. Die Abdeckung des Kühlflüssigkeits-
Ausgleichsbehälters und den Kühl-
flüssigkeits-Ausgleichsbehälter durch
Entfernen der Schrauben und Distanz-
hülsen ausbauen.

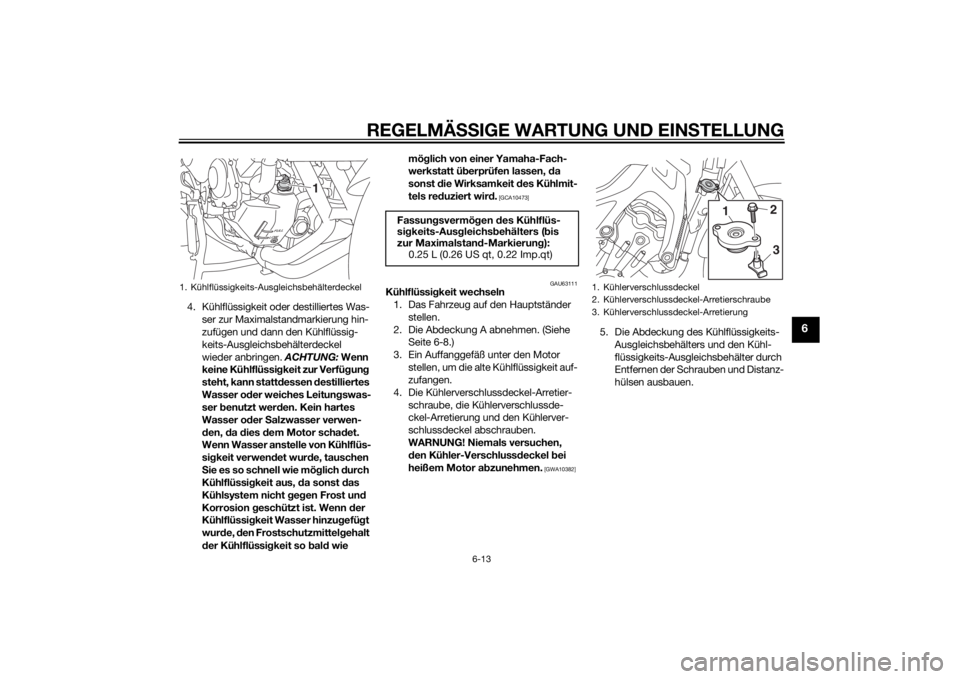

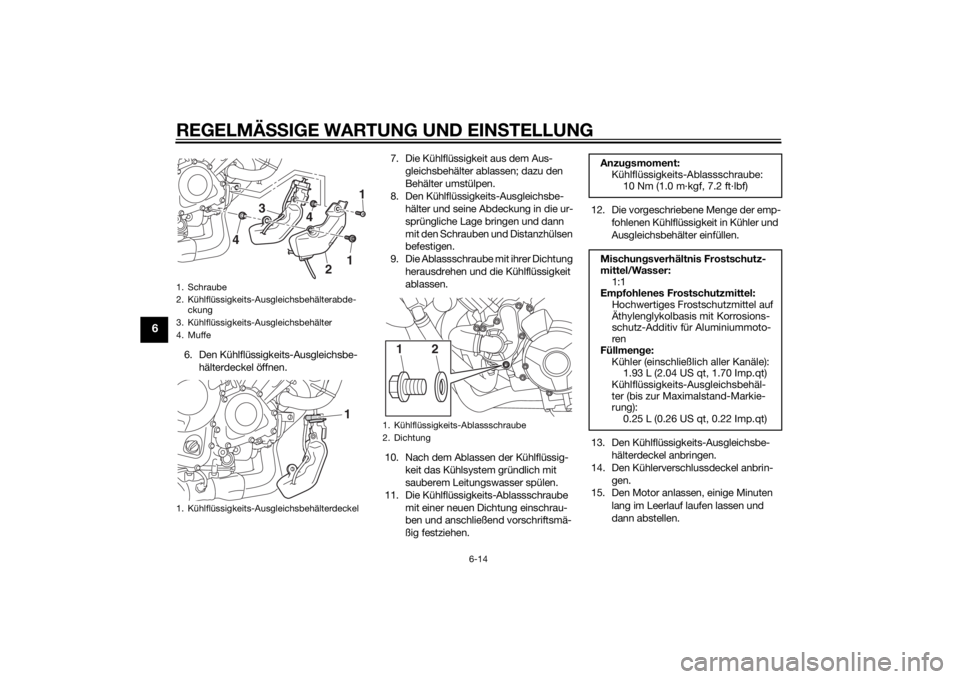

1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
Fassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
3. Kühlerverschlussdeckel-Arretierung
2
1
3
U2PPG0G0.book Page 13 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-14
6
6. Den Kühlflüssigkeits-Ausgleichsbe-
hälterdeckel öffnen. 7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe- hälter und seine Abdeckung in die ur-
sprüngliche Lage bringen und dann
mit den Schrauben und Distanzhülsen
befestigen.
9. Die Ablassschraube mit ihrer Dichtung herausdrehen und die Kühlflüssigkeit
ablassen.
10. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
11. Die Kühlflüssigkeits-Ablassschraube mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen. 12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
Ausgleichsbehälter einfüllen.
13. Den Kühlflüssigkeits-Ausgleichsbe- hälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin- gen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.1. Schraube
2. Kühlflüssigkeits-Ausgleichsbehälterabde-ckung
3. Kühlflüssigkeits-Ausgleichsbehälter
4. Muffe
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1
1
2
4
3
4
1
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
1
2
Anzu gsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mischun gsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel: Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmen ge:
Kühler (einschließlich aller Kanäle): 1.93 L (2.04 US qt, 1.70 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehäl-
ter (bis zur Maximalstand-Markie-
rung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2PPG0G0.book Page 14 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-15
6
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussde-
ckel, die Kühlerverschlussdeckel-Ar-
retierung und die Kühlerverschlussde-
ckel-Arretierschraube wieder
montieren.
17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den Ausgleichsbehälterde-
ckel abnehmen, Kühlflüssigkeit bis zur
Maximalstand-Markierung nachfüllen
und dann den Deckel wieder aufset-
zen.
18. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
19. Den Motor abstellen und dann die Ab-
deckung anbringen.
GAU36765
LuftfiltereinsatzDer Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetz t werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU44735
Leerlaufd rehzahl prüfenPrüfen Sie die Leerlaufdrehzahl des Motors
und lassen Sie sie, falls erforderlich, von ei-
ner Yamaha-Fachwerkstatt korrigieren.
Leerlauf drehzahl:
1100–1300 U/min
U2PPG0G0.book Page 15 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-16
6
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU2177A
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeu gs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust d er
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
1. Spiel des Gasdrehgriffs
1
U2PPG0G0.book Page 16 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-17
6
päck und Zu behör, das für dieses
Mo dell genehmi gt wur de, an ge-
passt wer den.WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem üb erladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
 Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, die
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t

mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenluft druck ( gemessen bei kal-
ten Reifen): Bis zu 90 k g (198 l b) Zula dun g:
Vor n: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
90 k g (198 l b) b is maximale Zula-
d un g:
Vor n: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)
Rennen: Vor n:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale Zula dun g*:
180 kg (397 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
U2PPG0G0.book Page 17 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-18
6
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10482
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An- d
erenfalls kann sich das Fahrver-
halten des Motorrad s ändern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hind ern.
 Die Verwen dun g von an deren Rei-
fenventilen un d Ventileinsätzen als
d en hier auf geführten kann bei ho-
hen Geschwind ig keiten zu plötzli-
chem Luft druckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.
 Diese Reifen nur geg en solche g lei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwind ig kei-
ten platzen.
 Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bod enhaftung. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
n u

r mit warmen Reifen gefahren
wer den.
 Den Reifenluftd ruck stets der Zula-
d un g und d en Fahr bed in gung en an-
passen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r derreifen:
Größe: 120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D222F
Hinterreifen: Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell: DUNLOP/D222
VORNE un d HINTEN:
Reifenventil: TR412
Ventileinsatz: #9100 (Original)
U2PPG0G0.book Page 18 Thursday, July 10, 2014 3:00 PM
