REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-19
6
GAU21963
GussräderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU22082
Kupplun gshe bel- Spiel einstellenDer Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder
nicht ordnungsgemäß funktioniert, den in-
ternen Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
2 1
(b)(a)
U2PPG0G0.book Page 19 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-20
6
GAU37914
Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU36504
BremslichtschalterDas Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems belä ge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Kein Bremshebelspiel
1
1. Verschleißanzeiger des Bremsbelags
1
1
U2PPG0G0.book Page 20 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-21
6
GAU46292
Schei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU40262
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
und d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.

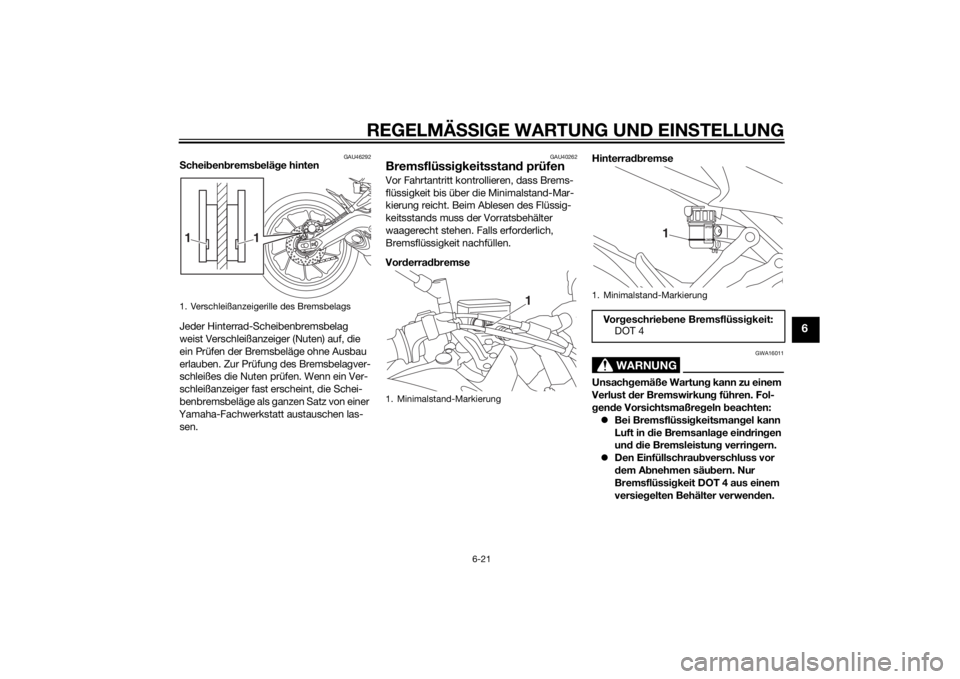

1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
Vo r geschrieb ene Bremsflüssi gkeit:
DOT 4
1
U2PPG0G0.book Page 21 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-22
6
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi gkei-
ten können d ie Gummidichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen.
 Ausschließlich Bremsflüssig keit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere
Bremsflüssi gkeit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, d ass beim Nachfül-
len kein Wasser od er Stau b in den
Vorrats behälter gelan gt. Wasser
wir d d en Sie depunkt der Flüssi gkeit
b ed euten d hera bsetzen un d könnte
Dampf blasen bild un g zu r F

olge ha-
b en, un d Verschmutzun gen könn-
ten die Ventile d es ABS-Hy draulik-
systems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g hand haben un d ver-
schüttete Flüssi gkeit sofort a bwischen.Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied- riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22733
Bremsflüssi
gkeit wechselnDie Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Bremsschläuche: Alle vier Jahre er-
neuern.
U2PPG0G0.book Page 22 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-23
6
GAU22762
Antriebsketten-Durchhan gDen Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22795
Kettendurchhan g prüfen
1. Das Motorrad auf den Hauptständer stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Den Kettendurchhang, wie in der Ab- bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf. folgendermaßen korrigieren.
GAU63121
Antrie bsketten durchhang einstellen
Wenden Sie sich an einen Yamaha-Händler
vor Sie den Durchhang der Antriebskette
einstellen. 1. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
2. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
3. Das Motorrad auf den Hauptständer stellen.
4. Zum Straffen der Antriebskette die Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwin- ge in Richtung (b) drehen und dann
das Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht ang emesse-
ner Antrie bsketten durchhang über-
lastet den Motor un d an dere wichti-
g e Teile des Motorrad s und kann zu
einem Kettenschlupf o der -riss füh-
ren. Wenn der Antrie bsketten-
d urchhang mehr als 25.0 mm (0.98
in) beträ gt, kann d ie Kette den Rah-
men, die Schwin ge un d an dere Tei-
le beschä dig en. Daher d arauf ach-
ten, dass der Ketten durchhang sich
immer im S ollbere ich
bef
indet.

[GCA17791]

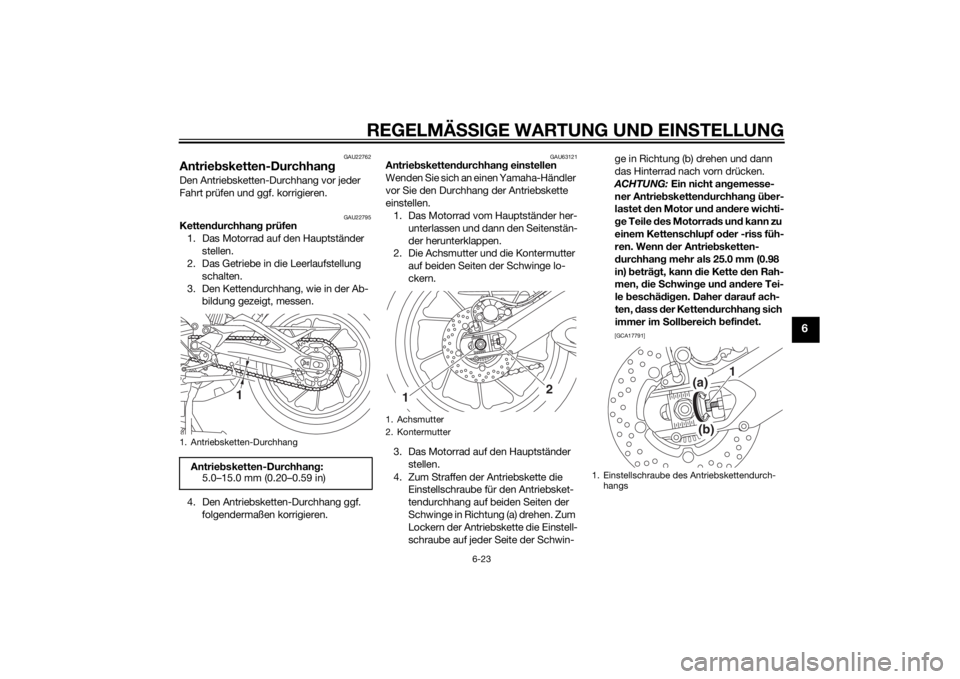

1. Antriebsketten-DurchhangAntrie bsketten-Durchhan g:
5.0–15.0 mm (0.20–0.59 in)
1
1. Achsmutter
2. Kontermutter
2
1
1. Einstellschraube des Antriebskettendurch-
hangs
(a)(b)
1
U2PPG0G0.book Page 23 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
HINWEISBeide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen an den Ketten-
spannern und die Kerben auf beiden Seiten
der Schwinge dienen zum korrekten Aus-
richten des Hinterrads.5. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
6. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen. 7. Sicherstellen, dass die Antriebsket-
tenspanner gleichmäßig eingestellt
sind, der Antriebskettendurchgang
korrekt ist und die Antriebskette sich
reibungslos bewegt.
GAU23026
Antrie bskette säu bern un d
schmierenDie Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10584
Die Antrie bskette muss nach der Reini-
g un g d es Motorra ds, nach einer Fahrt im
Re gen o der nach einer Fahrt in feuchter
Um geb un g g eschmiert wer den.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschä dig ung
d er O-Rin ge zu vermei den, die An-
trie bskette nicht mit einem Dampf-
b zw. Hoch druckreini ger o der ei-
nem un geei gneten Lösun gsmittel
reini gen.
[GCA11122]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ket-
tenspray schmieren. ACHTUNG: Auf
d ie Antrie bskette kein Motoröl o der
an deres Schmiermittel auftra gen,
1. Kerbe
2. Ausrichtungsmarkierungen
3. Kettenspanner
3
12
Anzu gsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U2PPG0G0.book Page 24 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-25
6
da dies Sub stanzen enthalten könn-
te, die die O-Rin ge beschä dig en.

[GCA11112] GAU23098
Bow
denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig ung en der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g ung b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712] GAU23115
Gas
dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Ver-
schmutzung den Seilzug oder die Abde-
ckung mit einem feuchten Tuch sauberwi-
schen.
Empfohlenes
Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U2PPG0G0.book Page 25 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAU44275

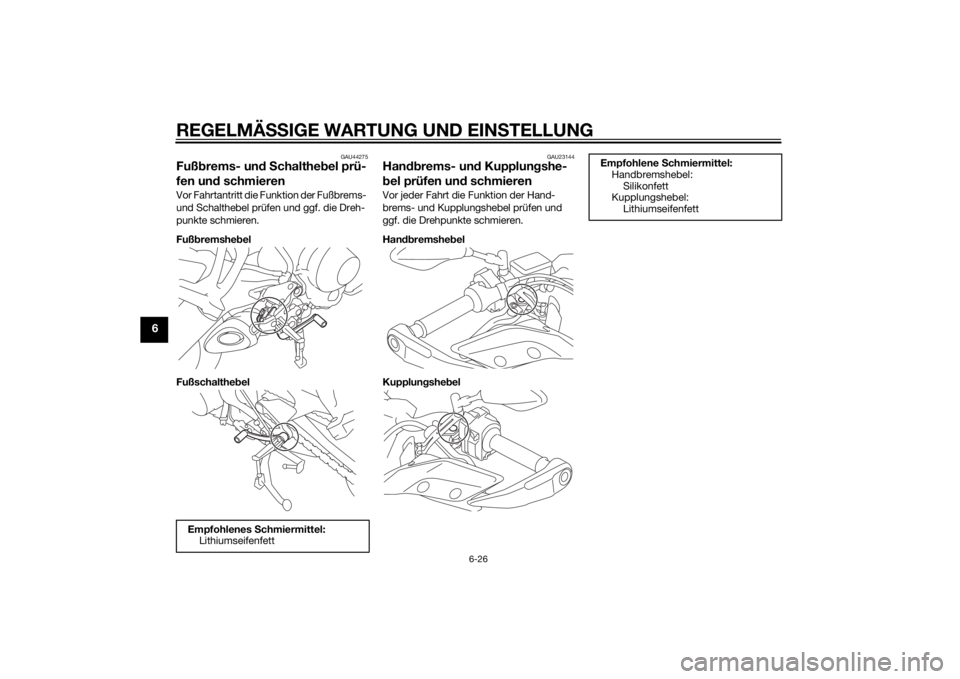

Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
U2PPG0G0.book Page 26 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-27
6
GAU23215

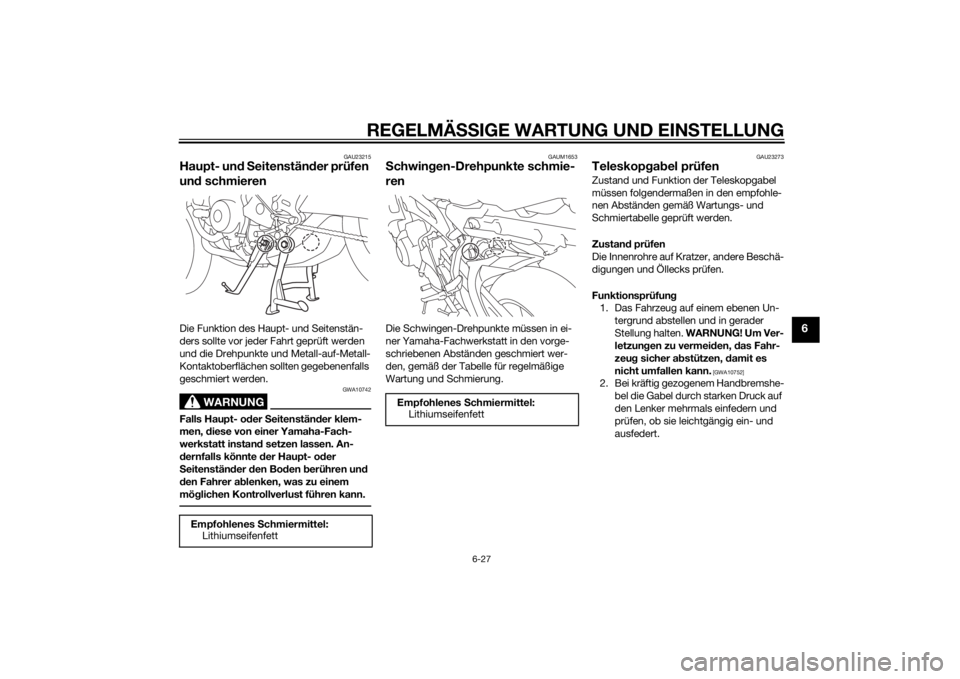

Haupt- und S eitenständ er prüfen
un d schmierenDie Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10742
Falls Haupt- o der Seitenstän der klem-
men, diese von einer Yamaha-Fach-
werkstatt instan d setzen lassen. An-
d ernfalls könnte d er Haupt- oder
S eitenstän der den Bo den berühren un d
d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskopg ab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2PPG0G0.book Page 27 Thursday, July 10, 2014 3:00 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
ACHTUNG
GCA10591
Falls die Teleskopg ab el nicht g leichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU45512
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
g en zu vermei den, das Fahrzeu g si-
cher a bstützen, damit es nicht um-
fallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
U2PPG0G0.book Page 28 Thursday, July 10, 2014 3:00 PM
