YAMAHA TRACER 900 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU63141
Contador multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.NOTAO interruptor de selecção “ / ” e o in-
terruptor de menu “MENU” encontram-se
no guiador esquerdo. Estes interruptores
permitem-lhe controlar ou alterar as confi-
gurações do módulo do contador multifun-
cional.O módulo do contador multifuncional está
equipado com o seguinte: 
um velocímetro
 um taquímetro
 um relógio
 um indicador de combustível
 um indicador de economia
 um visor da caixa de transmissão
 um visor do modo de transmissão
(mostra o modo de transmissão se-
leccionado)
 um visor de informações (mostra vá-
rias informações, como a leitura do
conta-quilómetros)
 um visor de modo de configuração
(permite-lhe configurar, seleccionar
ou reiniciar os itens mostrados no vi-
sor de informações)
NOTARode a chave para “ON” antes de pre-
mir o interruptor de
selecção “ / ”, o interruptor de
menu “MENU”, o botão “RESET” e o
botão “TCS”.
 Só para o RU: Para alternar os conta-
dores entre quilómetros e milhas,
consulte a página 3-11.
1. Tecla “RESET”
2. Botão do “TCS”
3. Relógio
4. Taquímetro
5. Velocímetro
6. Visor da caixa de transmissão
7. Função de selecção do visor de informa-
ções
8. Visor de informações
9. Indicador de combustível
10.Indicador de economia “ECO”
11.Visor do modo de transmissão
12.Indicador de advertência do nível de combustível “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
89101112
12 3 4 567
1. Interruptor de menu “MENU”
2. Interruptor de selecção “ / ”
12
U2PPP0P0.book Page 6 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
TaquímetroO taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o taquímetro avançará rapidamente pela
gama de rpm e regressará a zero rpm, a fim
de testar o circuito eléctrico.
PRECAUÇÃO
PCAM1150
Não utilize o motor na zona d
e rpm ele-
vad as do taquímetro.
Zona de rpm elevad as: 11250 rpm e aci-
maRelógio
O relógio é exibido quando a chave é roda-
da para “ON”.
Para acertar o relógio, consulte a página
3-11. In
dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento do
contador de combustível e o indicador de
advertência do nível de combustível “ ” fi-
carem intermitentes, reabasteça assim que
for possível. Quando a chave é rodada para
“ON”, acendem-se todos os segmentos do
contador de combustível no visor durante
alguns segundos e, depois, o contador de
combustível indica o nível de combustível
actual.

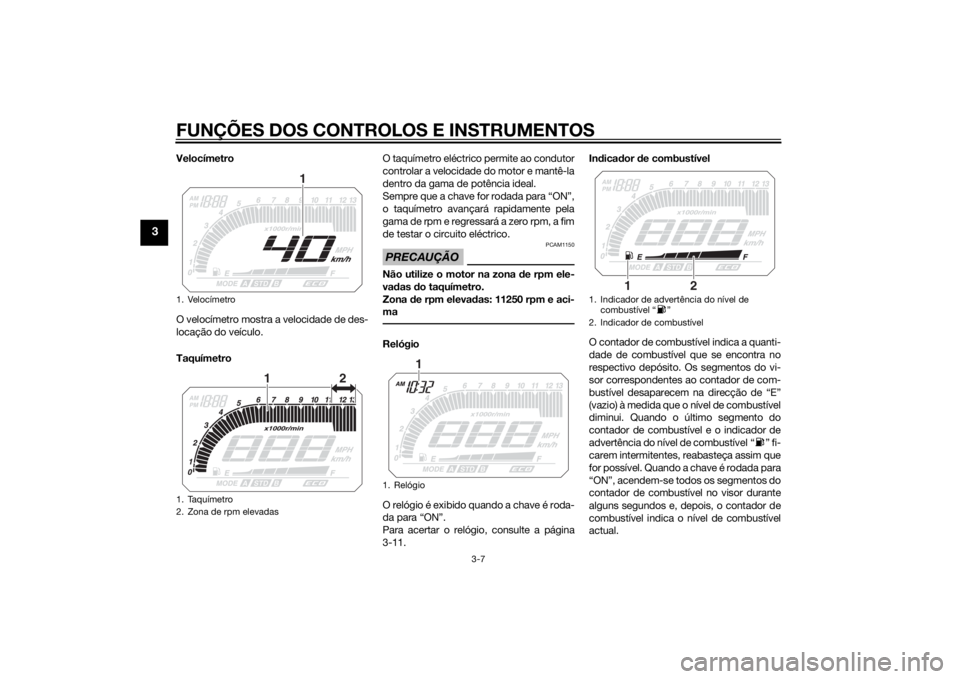

1. Velocímetro
1. Taquímetro
2. Zona de rpm elevadas
1
12
1. Relógio
1
1. Indicador de advertência do nível de combustível “ ”
2. Indicador de combustível
2
1
U2PPP0P0.book Page 7 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
NOTAEste indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: segmentos do
nível de combustível e indicador de adver-
tência do nível de combustível “ ” piscam
oito vezes e, depois, apagam-se durante
aproximadamente 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.In dica dor d e economia Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.
NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:
 Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Seleccione a engrenagem de trans-
missão apropriada à velocidade do
veículo.Visor da caixa d e transmissão Este visor mostra a velocidade seleciona-
da. Este modelo está equipado com 6 velo-
cidades. A posição de ponto morto é
indicada pelo indicador luminoso de ponto
morto “ ” e pelo visor da caixa de
transmissão “ ”.
Visor
do mo do d e transmissão
O visor mostra qual o modo de transmissão
que foi seleccionado: “STD”, “A” ou “B”.
Para obter mais informações sobre os mo-
dos e como seleccioná-los, consulte as pá-
ginas 3-18 e 3-20.

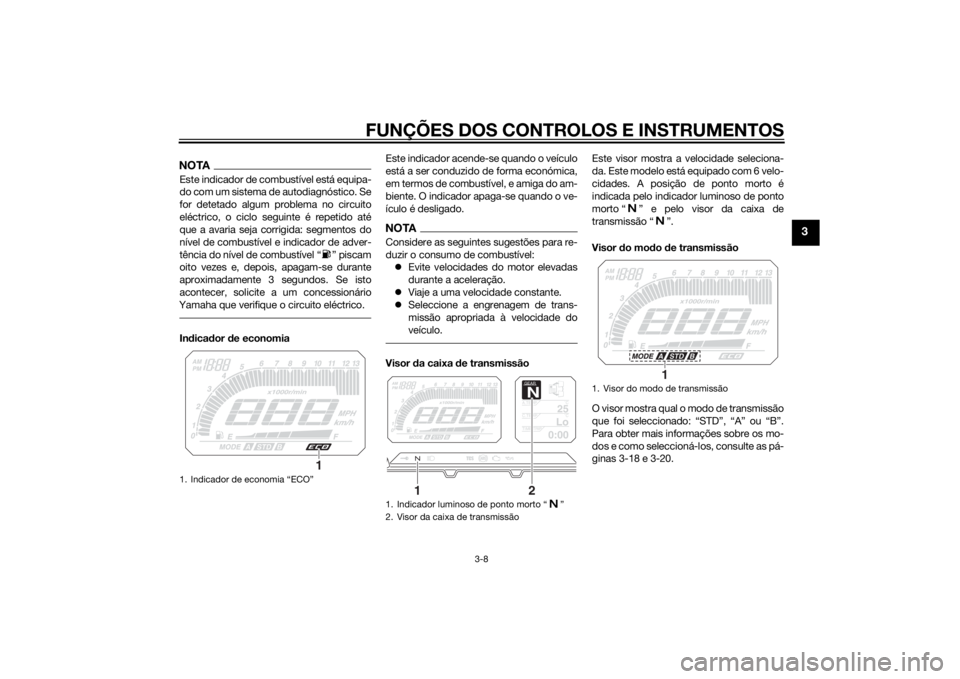

1. Indicador de economia “ECO”
1
1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissão
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
1. Visor do modo de transmissão
1
U2PPP0P0.book Page 8 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
Visor de informações
Existem 3 visores de informações. O visor
de informações seleccionado pode ser al-
terado premindo o interruptor de
selecção “ / ”.
Nos visores de informações são mostrados
os itens que se seguem:  um visor do conta-quilómetros
 visores do contador de percurso
 um visor do contador de percurso da
reserva de combustível
 um visor de tempo decorrido
 um visor da temperatura ambiente
 um visor da temperatura do refrige-
rante
 um visor do consumo médio de com-
bustível 
um visor do consumo instantâneo de
combustível
 um visor do código de erro
Os itens mostrados em cada visor de infor-
mações podem ser seleccionados.
Para configurar ou seleccionar os itens
mostrados, consulte a página 3-11.
Visor de conta-quilómetros:
Visores do contador de percurso:“TRIP-1” e “TRIP-2” mostram a distância
percorrida desde a última colocação a ze-
ro.
Quando restar aproximadamente 2.6 L
(0.69 US gal, 0.57 Imp.gal) de combustível
no depósito de combustível, o último seg- mento do contador de combustível e o in-
dicador de advertência do nível de
combustível “ ” ficam intermitentes. Além
disto, o visor de informações muda auto-
maticamente para o modo de contador de
percurso de reserva de combustível “TRIP-
F” e começará a contar a distância percor-
rida a partir desse ponto.
Nesse caso, se premir o interruptor de se-
lecção alterna o visor entre os vários viso-
res de informações pela ordem que se
segue:
TRIP-F
→ Visor–1 → Visor–2 → Visor–3 →
TRIP-F
Para reiniciar um contador de percurso, uti-
lize o interruptor de selecção para seleccio-
nar o visor de informações que contém o
contador de percurso. Prima brevemente o
botão “RESET” para o contador de percur-

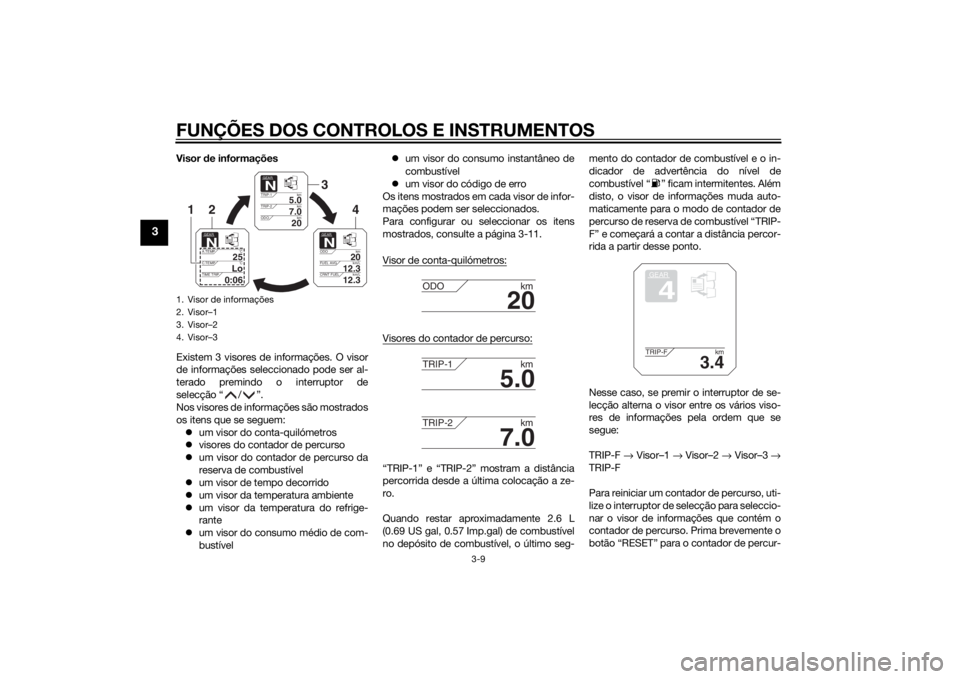

1. Visor de informações
2. Visor–1
3. Visor–2
4. Visor–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODOkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
U2PPP0P0.book Page 9 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
so ficar intermitente e, depois, prima nova-
mente o botão “RESET” durante, pelo
menos, 2 segundos enquanto o contador
de percurso está intermitente. Se não reini-
ciar o contador de percurso da reserva de
combustível manualmente, este reiniciar-
se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).

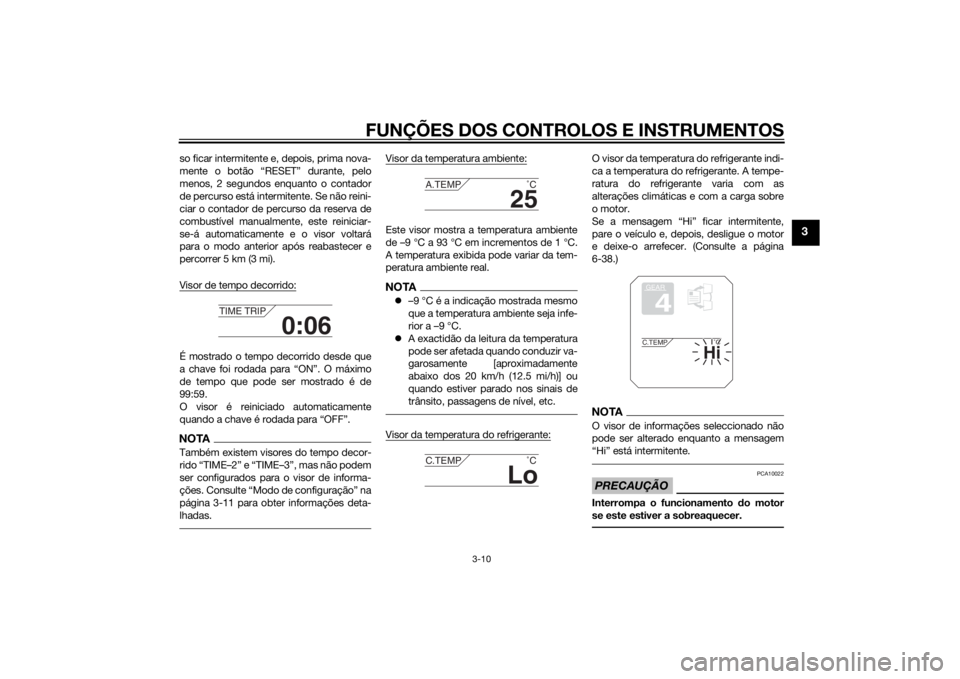

Visor de tempo decorrido:É mostrado o tempo decorrido desde que
a chave foi rodada para “ON”. O máximo
de tempo que pode ser mostrado é de
99:59.
O visor é reiniciado automaticamente
quando a chave é rodada para “OFF”.NOTATambém existem visores do tempo decor-
rido “TIME–2” e “TIME–3”, mas não podem
ser configurados para o visor de informa-
ções. Consulte “Modo de configuração” na
página 3-11 para obter informações deta-
lhadas.
Visor da temperatura ambiente:Este visor mostra a temperatura ambiente
de –9 °C a 93 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real.NOTA –9 °C é a indicação mostrada mesmo
que a temperatura ambiente seja infe-
rior a –9 °C.
 A exactidão da leitura da temperatura
pode ser afetada quando conduzir va-
garosamente [aproximadamente
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.Visor da temperatura do refrigerante:
O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante. A tempe-
ratura do refrigerante varia com as
alterações climáticas e com a carga sobre
o motor.
Se a mensagem “Hi” ficar intermitente,
pare o veículo e, depois, desligue o motor
e deixe-o arrefecer. (Consulte a página
6-38.)NOTAO visor de informações seleccionado não
pode ser alterado enquanto a mensagem
“Hi” está intermitente.PRECAUÇÃO
PCA10022
Interrompa o funcionamento d o motor
se este estiver a sobreaquecer.
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
U2PPP0P0.book Page 10 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
Visor do consumo médio de combustível:Os modos do visor do consumo médio de
combustível “km/L”, “L/100km” ou “MPG”
(só para o RU) mostram a média do consu-
mo de combustível desde a última reinicia-
ção do visor. O visor “km/L” indica a distância mé-
dia que pode ser percorrida com 1.0 L
de combustível.
 O visor “L/100km” mostra a quantida-
de média de combustível necessária
para percorrer 100 km.
 Só para o RU: O visor “MPG” indica a
distância média que pode ser percor-
rida com 1.0 Imp.gal de combustível.
Para reiniciar o visor do consumo médio de
combustível, utilize o interruptor de selec-
ção para seleccionar o visor de informa-
ções que contém o visor do consumo
médio de combustível. Prima brevemente
o botão “RESET” para o visor do consumo
médio de combustível ficar intermitente e,
depois, prima novamente o botão “RESET”
durante, pelo menos, 2 segundos enquan-
to o visor está intermitente.
NOTADepois de reiniciar o visor da média de
consumo de combustível, será mostrado
“_ _._” nesse visor até o veículo ter percor-
rido 1 km (0.6 mi).PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Visor do consumo instantâneo de combus-tível:Os modos do visor do consumo instantâ-
neo de combustível “km/L”, “L/100km” ou
“MPG” (só para o RU) indicam o consumo
de combustível nas condições de condu-
ção actuais.  O visor “km/L” indica a distância que
pode ser percorrida com 1.0 L de
combustível. 
O visor “L/100km” indica a quantida-
de de combustível necessária para
percorrer 100 km.
 Só para o RU: O visor “MPG” indica a
distância que pode ser percorrida
com 1.0 Imp.gal de combustível.
NOTASe estiver a viajar a velocidades inferiores a
10 km/h (6.0 mi/h), será mostrado “_ _._”.PRECAUÇÃO
PCA15474
Caso se verifique uma avaria, “– –.–”
será continuamente exibi do. Solicite a
um concessionário Yamaha que verifi-
que o veículo.Mo do d e configuração
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
1. Visor do modo de configuração
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
U2PPP0P0.book Page 11 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
NOTAPara alterar as configurações neste
modo, a transmissão tem de estar em
ponto morto e o veículo parado.
 Se a transmissão for engrenada e o
veículo iniciar a marcha, ou se a chave
for rodada para “OFF”, todas as con-
figurações efectuadas são guardadas
e o modo de configuração é fechado.Mantenha o interruptor de menu “MENU”
premido durante, pelo menos, 2 segundos
para entrar no modo de configuração. Para
sair do modo de configuração e voltar ao
visor normal, mantenha novamente o inter-
ruptor de menu “MENU” premido durante,
pelo menos, 2 segundos. Reiniciação dos contadores de manuten-
ção1. Utilize o interruptor de selecção para
seleccionar “Maintenance”.
2. Prima o interruptor de menu “MENU” e, depois, prima o botão “RESET”
para seleccionar o item para reiniciar.
Visor Descrição
Esta função permite-lhe
verificar e reiniciar o inter-
valo de mudança de óleo
(distância percorrida)
“OIL” e os intervalos de
manutenção “FREE-1” e
“FREE-2”.
Maintenance
Esta função permite-lhe
verificar e reiniciar as fun-
ções “TIME–2” e “TIME–
3”. Estes contadores de
tempo de percurso mos-
tram o tempo total que de-
correu desde que a chave
foi colocada na posição
“ON”. Quando a chave é
rodada para “OFF”, a con-
tagem dos tempos de per-
curso pára mas não é
reiniciada. O máximo de
tempo que pode ser mos-
trado é de 99:59.
Quando os contadores de
tempo de percurso atin-
gem 99:59, estes reini-
ciam-se automaticamente
para 0:00 e continuam a
contar.
Esta função permite-lhe
alternar as unidades de
consumo de combustível
entre “L/100km” e “km/L”.
Só para o RU: Esta função
permite-lhe alternar as
unidades do visor entre
quilómetros e milhas. Se
estiverem seleccionados
quilómetros, as unidades
de consumo de combustí-
vel podem ser alternadas
entre “L/100km” e “km/L”.
Esta função permite-lhe
alterar os itens mostrados
nos 3 visores de informa-
ção.
Time TripUnitDisplay
Esta função permite-lhe
ajustar o brilho do painel
do módulo do contador
multifuncional, de modo a
adaptar-se à preferência
do condutor.
Esta função permite-lhe
acertar o relógio.
Esta função permite-lhe
reiniciar todos os itens, ex-
cepto o conta-quilóme-
tros e o relógio.
BrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPP0P0.book Page 12 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
3. Enquanto o item seleccionado estiverintermitente, prima o botão “RESET”
durante, pelo menos, 2 segundos.
4. Prima o interruptor de menu “MENU” para voltar ao menu do modo de con-
figuração.
Verificação e reinício de “TIME–2” e “TIME–3”1. Utilize o interruptor de selecção para seleccionar “Time Trip”. 2. Prima o interruptor de menu “MENU”
para apresentar “TIME–2” e “TIME–
3”. Para reiniciar um tempo de percur-
so, prima o botão “RESET” para se-
leccionar o item a reiniciar.
3. Enquanto o item seleccionado estiver intermitente, prima o botão “RESET”
durante, pelo menos, 2 segundos. 4. Prima o interruptor de menu “MENU”
para voltar ao menu do modo de con-
figuração.
Seleccionar as unidades
1. Utilize o interruptor de selecção para seleccionar “Unit”.
2. Prima o interruptor de menu “MENU”. O visor de configuração da unidade
será mostrado e nele ficará intermi-
tente “km or mile” (só para o RU) ou
“km/L or L/100km” (excepto para o
RU).
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPP0P0.book Page 13 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
NOTAPara o RU: prossiga com os passos
que se seguem.
 Excepto para o RU: ignore os passos
3–5.3. Prima o interruptor de menu “MENU”.
“km” ou “mile” ficarão intermitentes
no visor. 4. Utilize o interruptor de selecção para
seleccionar “km” ou “mile” e, depois,
prima o interruptor de menu “MENU”.
NOTASe estiver seleccionado “km”, pode confi-
gurar “L/100km” ou “km/L” para as unida-
des de consumo de combustível. Para
configurar as unidades de consumo de
combustível efectue o procedimento que
se segue. Se tiver seleccionado “mile”, ig-
nore os passos 5 e 6.5. Utilize o interruptor de selecção paraseleccionar “km/L or L/100km”.
6. Prima o interruptor de menu “MENU”, utilize o interruptor de selecção para
seleccionar “L/100km” ou “km/L” e,
depois, prima novamente o interrup-
tor de menu “MENU”.
7. Utilize o interruptor de selecção para
seleccionar “ ” e, depois, prima o in-
terruptor de menu “MENU” para voltar
ao menu do modo de configuração. Seleccionar os itens do visor
1. Utilize o interruptor de selecção para
seleccionar “Display”.
2. Prima o interruptor de menu “MENU”, utilize o interruptor de selecção para
seleccionar o visor a alterar e, depois,
prima novamente o interruptor de
menu “MENU”.
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPP0P0.book Page 14 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
3. Utilize o interruptor de selecção paraseleccionar o item a alterar e, depois,
prima o interruptor de menu “MENU”.
4. Utilize o interruptor de selecção para seleccionar o item a mostrar e, de-
pois, prima o interruptor de menu
“MENU”. 5. Quando acabar de alterar as configu-
rações, utilize o interruptor de selec-
ção para seleccionar “ ” e, depois,
prima o interruptor de menu “MENU”
para voltar ao visor anterior.
6. Utilize o interruptor de selecção para seleccionar “ ” e, depois, prima o in-
terruptor de menu “MENU” para voltar
ao menu do modo de configuração. Regulação da luminosidade do painel de
contadores1. Utilize o interruptor de selecção para
seleccionar “Brightness”.
2. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de selecção para seleccionar o nível de luminosidade
pretendido e, depois, prima o inter-
ruptor de menu “MENU” para voltar
ao menu do modo de configuração.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPP0P0.book Page 15 Tuesday, July 15, 2014 10:33 AM
