YAMAHA TRACER 900 2015 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
Acerto do relógio1. Utilize o interruptor de selecção paraseleccionar “Clock”.
2. Prima o interruptor de menu “MENU”.
3. Quando os dígitos da hora ficarem in- termitentes, utilize o interruptor de se-
lecção para acertar a hora. 4. Prima o interruptor de menu “MENU”
e os dígitos dos minutos ficam inter-
mitentes.
5. Utilize o interruptor de selecção para acertar os minutos.
6. Prima o interruptor de menu “MENU” para voltar ao menu do modo de con-
figuração.
Reiniciar todos os itens do visor
1. Utilize o interruptor de selecção para seleccionar “All Reset”. 2. Prima o interruptor de menu “MENU”.
3. Utilize o interruptor de selecção para
seleccionar “YES” e, depois, prima o
interruptor de menu “MENU”.
NOTAO conta-quilómetros e o relógio não po-
dem ser reiniciados.
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
U2PPP0P0.book Page 16 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Modo d e auto diagnóstico
Este modelo está equipado com um dispo-
sitivo de autodiagnóstico para vários cir-
cuitos eléctricos. Se for detectado algum
problema num desses circuitos, a luz de
advertência de problema no motor acen-
der-se-á e o visor de informações indicará
um código de erro.
Se o visor de informações exibir qualquer
código de erro, anote o número do código
e, de seguida, solicite a um concessionário
Yamaha que verifique o veículo. O dispositivo de autodiagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema ficará intermitente
e o visor de informações exibirá um código
de erro quando a chave for rodada para
“ON”.
NOTASe o visor de informações exibir o código
de erro 52, este poderá ter sido provocado
por interferência do transmissor-receptor.
Se visualizar este erro, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave de reconfiguração do código e as
duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
PRECAUÇÃO
PCA11591
Quan
do o visor exibe um cód igo de erro,
o veículo deverá ser verificad o logo que
possível de mo do a evitar d anos no mo-
tor.
1. Indicador luminoso do sistema imobilizador “ ”
2. Luz de advertência de problema no motor “ ”
3. Exibição de código de erro
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPP0P0.book Page 17 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PAU47634

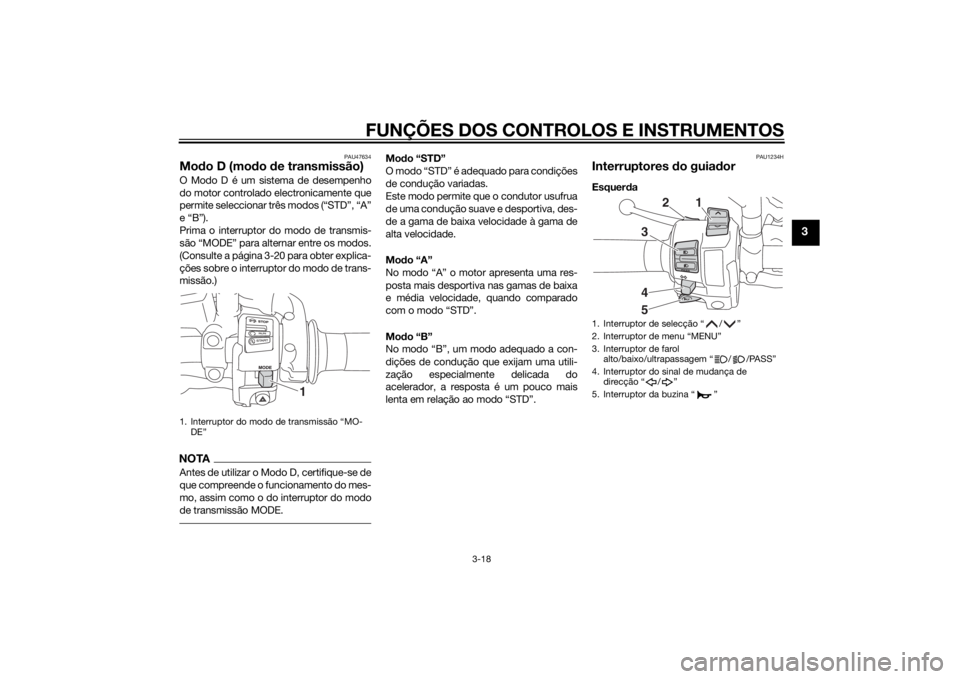

Modo D (mo do de transmissão)O Modo D é um sistema de desempenho
do motor controlado electronicamente que
permite seleccionar três modos (“STD”, “A”
e “B”).
Prima o interruptor do modo de transmis-
são “MODE” para alternar entre os modos.
(Consulte a página 3-20 para obter explica-
ções sobre o interruptor do modo de trans-
missão.)NOTAAntes de utilizar o Modo D, certifique-se de
que compreende o funcionamento do mes-
mo, assim como o do interruptor do modo
de transmissão MODE.
Mo do “STD”
O modo “STD” é adequado para condições
de condução variadas.
Este modo permite que o condutor usufrua
de uma condução suave e desportiva, des-
de a gama de baixa velocidade à gama de
alta velocidade.
Mo do “A”
No modo “A” o motor apresenta uma res-
posta mais desportiva nas gamas de baixa
e média velocidade, quando comparado
com o modo “STD”.
Mo do “B”
No modo “B”, um modo adequado a con-
dições de condução que exijam uma utili-
zação especialmente delicada do
acelerador, a resposta é um pouco mais
lenta em relação ao modo “STD”.
PAU1234H
Interruptores do guia dorEsquer da
1. Interruptor do modo de transmissão “MO-
DE”
1
1. Interruptor de selecção “ / ”
2. Interruptor de menu “MENU”
3. Interruptor de farol alto/baixo/ultrapassagem “ / /PASS”
4. Interruptor do sinal de mudança de direcção “ / ”
5. Interruptor da buzina “ ”
2
1
345
U2PPP0P0.book Page 18 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
Direita
PAU54201
Interruptor de farol
alto/baixo/ultrapassagem
“ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
Para accionar moment aneamente os máxi-
mos, prima a parte de ultrapassagem
“PASS” do interruptor enquanto os faróis
dianteiros estão em médios.
PAU12461
Interruptor d o sinal de mudança de
d irecção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor d a buzina “ ”
Prima este interruptor para buzinar.
PAU54211
Interruptor d e arranque/paragem d o
motor“//”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e,
depois, prima a parte “ ” do interruptor.
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de colo-
car o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU42342
A luz de advertência de problema no motor
e a luz de advertência do ABS podem
acender-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12735
Interruptor d e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
PAU59010
Interruptor d e menu “MENU”
Este interruptor é utilizado para executar
selecções no visor de modo de configura-
ção do módulo do contador multifuncional.
1. Interruptor de arranque/paragem do motor “ / / ”
2. Interruptor do modo de transmissão “MO- DE”
3. Interruptor de perigo “ ”
1
23
U2PPP0P0.book Page 19 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
Consulte “Módulo do contador multifun-
cional” na página 3-6 para obter informa-
ções detalhadas.
PAU59000
Interruptor de selecção “ / ”
Este interruptor é utilizado para executar
selecções no visor de informações e no vi-
sor de modo de configuração do módulo
do contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-6 para obter informa-
ções detalhadas.
PAU47496
Interruptor do mo do d e transmissão
“MODE”
AVISO
PWA15341
Não mu de o Mo do D enquanto o veículo
está em an damento.Utilizando este interruptor, o modo de
transmissão é alterado para “STD”, “A” ou
“B” pela seguinte ordem:
STD → A → B → STD
O punho do acelerador deve estar comple-
tamente fechado para poder mudar o
modo de transmissão. (Consulte a página
3-18 para obter explicações sobre cada
modo de transmissão.)
NOTA O modo está predefinido para “STD”.
O modo é reposto a “STD” quando a
chave é rodada para a posição “OFF”.
 O modo selecionado é mostrado no
visor do modo de transmissão. (Con-
sulte a página 3-8.)
PAU12821

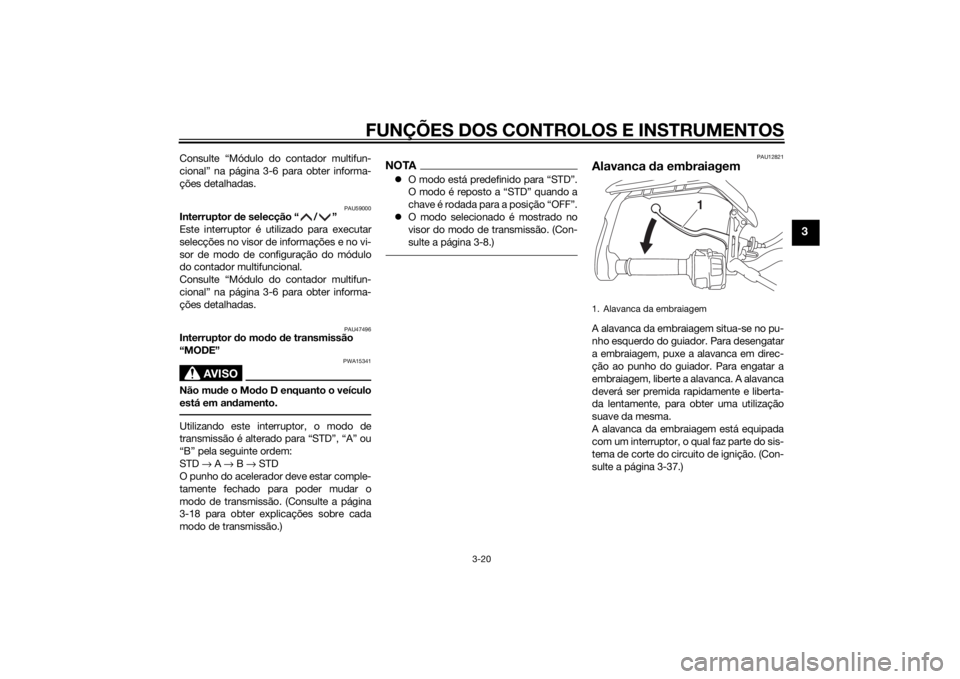

Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-37.)1. Alavanca da embraiagem
1
U2PPP0P0.book Page 20 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU12872

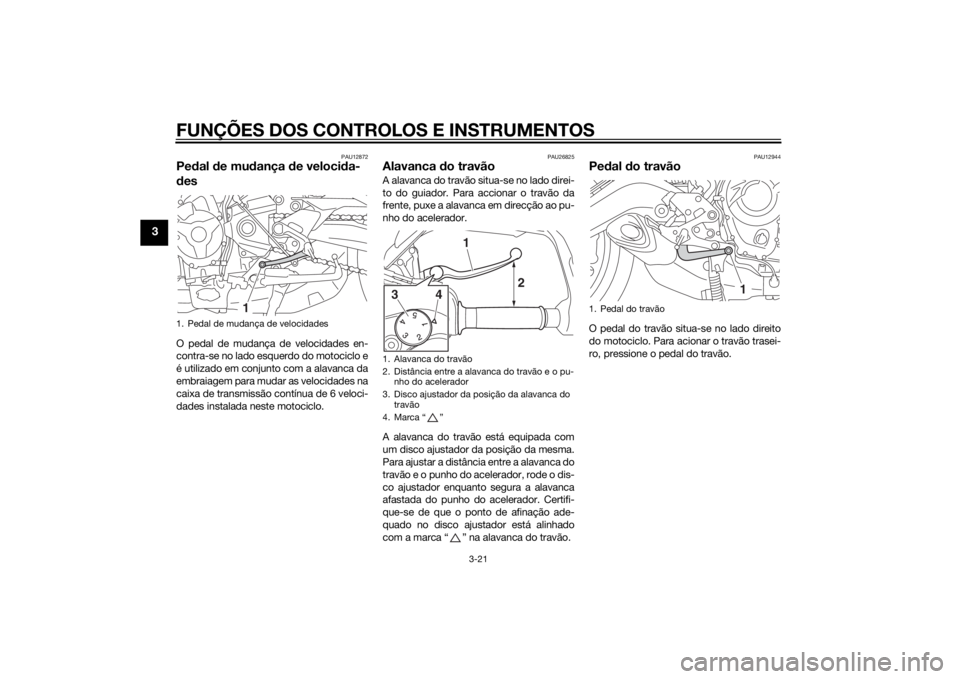

Pedal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
PAU26825
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Distância entre a alavanca do travão e o pu-
nho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
2
3
4
1
1. Pedal do travão
1
U2PPP0P0.book Page 21 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
recto desempenho do sistema de ABS.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
21
12
U2PPP0P0.book Page 22 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
PAU54271
Sistema de controlo de tracçãoO sistema de controlo de tracção ajuda a
manter a tracção durante a aceleração em
superfícies escorregadias, como em pisos
não pavimentados ou molhados. Se for de-
tectado pelos sensores que a roda traseira
está a perder a aderência (patinagem), o
sistema de controlo de tracção activa-se
para regular a potência do motor para o ní-
vel necessário para restabelecer a tracção.
O indicador/luz de advertência do “TCS”
fica intermitente para informar o condutor
de que o controlo de tracção está acciona-
do.NOTAO condutor também poderá notar ligeiras
alterações no ruído do motor e do escape
quando o sistema de controlo de tracção
for accionado.
AVISO
PWA15432
O sistema d e controlo de tracção não
substitui uma con dução a dequa da às
con dições. O sistema de controlo d e
tracção não consegue impe dir a per da
d e tracção devi do a excesso de veloci-
d ad e na entra da de curvas, a aceleração
excessiva em ângulos de gran de inclina-
ção ou durante travagens e não imped ea per
da de ad erência da ro da dianteira.
Tal como com qualquer motociclo, te-
nha cui dad o ao abor dar superfícies que
possam ser escorrega dias e evite su-
perfícies muito escorrega dias.
Quando a chave é rodada para “ON”, o sis-
tema de controlo de tracção é activado au-
tomaticamente.
O sistema de controlo de tracção só pode
ser ligado ou desligado manualmente
quando a chave está na posição “ON” e o
motociclo parado.NOTADesligue o sistema de controlo de tracção
para ajudar a libertar a roda traseira se o
motociclo ficar preso na lama, areia ou
noutra superfície mole.PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-17.) A utilização de
pneus com outras dimensões impe dirá
que o sistema de controlo d e tracção
controle a rotação do pneu com preci-
são.
Activar/ desactivar o sistema de controlo
d e tracção
AVISO
PWA15441
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo de tracção. A alteração
d os ajustes durante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.Para desactivar o sistema de controlo de
tracção, prima o botão “TCS” do módulo
do contador multifuncional durante, pelo
menos, 2 segundos. O indicador/luz de ad-
vertência do “TCS” acender-se-á.
Para activar o sistema de controlo de trac-
ção, prima novamente o botão “TCS”. O in-
dicador/luz de advertência do “TCS”
apagar-se-á.
U2PPP0P0.book Page 23 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Reposição
O sistema de controlo de tracção ficará de-
sativado nas condições seguintes: Quando a roda traseira roda com o
descanso central para baixo e a chave
está na posição “ON”.
 A roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 Patinagem excessiva da roda traseira.
Se o sistema de controlo de tracção ficar
desactivado, o indicador/luz de advertên-
cia do “TCS” e a luz de advertência de pro-
blema no motor acendem-se. Para reiniciar o sistema de controlo de trac-
çãoRode a chave para “OFF”. Aguarde, pelo
menos, 1 segundo e volte a rodar a chave
para “ON”. O indicador/luz de advertência
do “TCS” devem desligar-se e o sistema fi-
cará activado. A luz de advertência de pro-
blema no motor deve apagar-se depois de
o motociclo atingir a velocidade mínima de
20 km/h (12 mi/h). Se o indicador/luz de ad-
vertência do “TCS” e/ou a luz de advertên-
cia de problema no motor permanecerem
ligados depois da reiniciação, o motociclo
pode continuar a ser utilizado; contudo, so-
licite a um concessionário Yamaha que ve-
rifique o motociclo logo que possível.
PAU13075
Tampa
do depósito de combustí-
velAbertura da tampa do d epósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura.
1. Botão do “TCS”
2. Indicador/luz de advertência do sistema de controlo de tracção “TCS”
12
1. Desbloquear.
2. Cobertura da fechadura da tampa do depó- sito de combustível
2
1
U2PPP0P0.book Page 24 Tuesday, July 15, 2014 10:33 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
2. Rode a chave no sentido contrário aodos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como red u-
zir o risco d e ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se

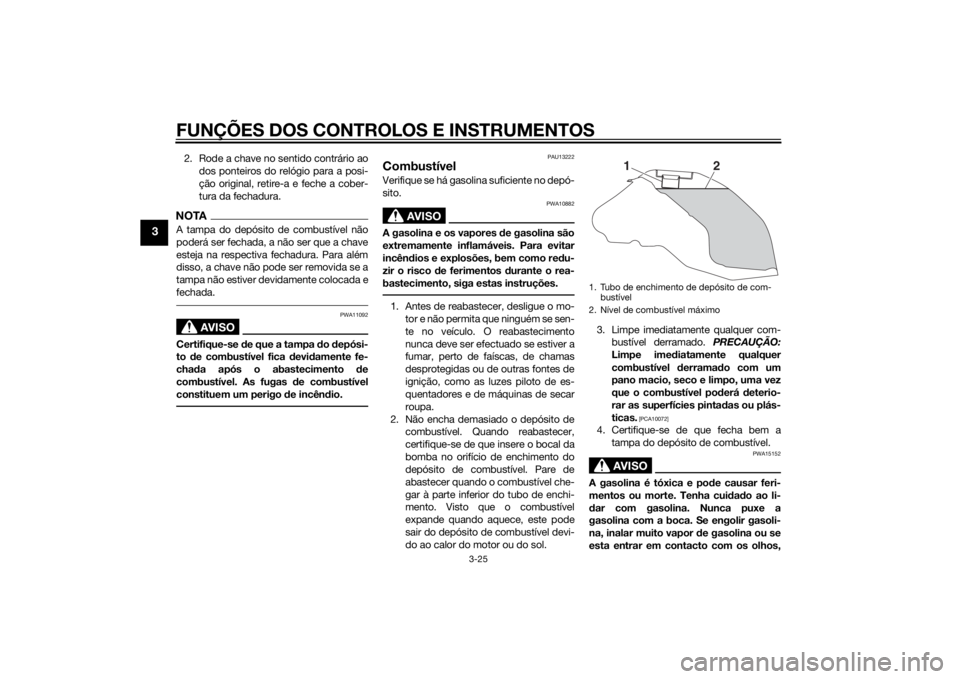

esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
1
2
U2PPP0P0.book Page 25 Tuesday, July 15, 2014 10:33 AM
