Commandes et instruments
3-6
3
FAU76324
Bloc de compteurs multifonc-
tionsLe bloc de compteurs multifonctions est
composé des éléments suivants :
compteur de vitesse
compte-tours
montre
afficheur du niveau de carburant
indicateur d’économie
afficheur du rapport engagé
afficheur de mode de conduite
afficheur TCS
écran d’informations
afficheur des modes de réglage
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le con ducteur et augmente
ainsi les risques d ’accident.N.B. Le contacteur de sélection “ / ”
et le contacteur de menu “MENU”
sont situés sur la poignée gauche.
Ces contacteurs permettent de
contrôler ou de modifier les réglages
du bloc de compteurs multifonctions.
QS requiert un accessoire et ne peut
pas être sélectionné.
La clé doit être tournée sur la position
“ON” avant d’utiliser les contacteurs
aux poignées et les boutons.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.

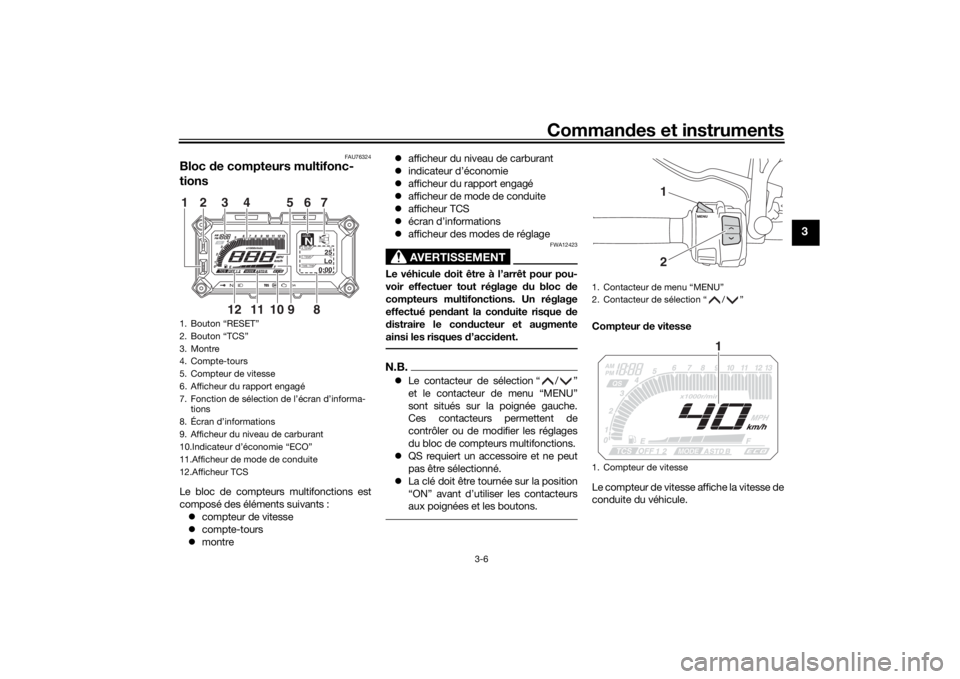

1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Afficheur du rapport engagé
7. Fonction de sélection de l’écran d’informa- tions
8. Écran d’informations
9. Afficheur du niveau de carburant
10.Indicateur d’économie “ECO”
11.Afficheur de mode de conduite
12.Afficheur TCS
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
891011
12
12 3 4 56
7
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Compteur de vitesse
12
1
UB5CF0F0.book Page 6 Tuesday, December 19, 2017 5:01 PM
Page 22 of 114
Commandes et instruments
3-7
3
N.B.Pour passer des kilo mètres aux miles, et
vice-versa, se reporter à la page 3-12.Compte-tours

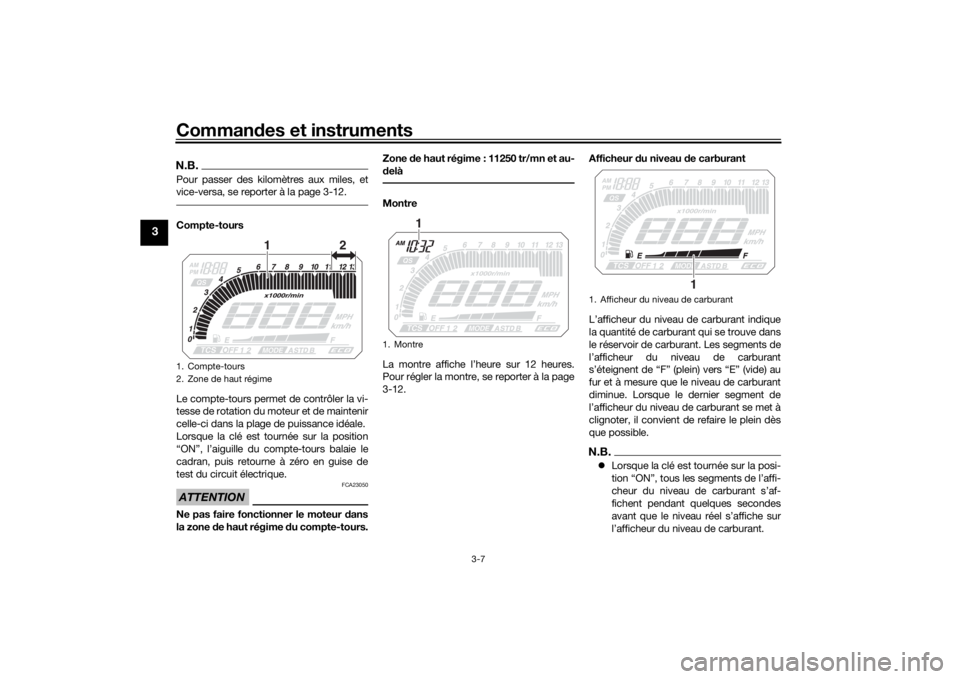

Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque la clé est tournée sur la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.ATTENTION
FCA23050
Ne pas faire fonctionner le moteur d ans
la zone de haut régime du compte-tours. Zone
de haut régime : 11250 tr/mn et au-
d elà
Montre
La montre affiche l’heure sur 12 heures.
Pour régler la montre, se reporter à la page
3-12. Afficheur
du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.
N.B. Lorsque la clé est tournée sur la posi-
tion “ON”, tous les segments de l’affi-
cheur du niveau de carburant s’af-
fichent pendant quelques secondes
avant que le niveau réel s’affiche sur
l’afficheur du niveau de carburant.
1. Compte-tours
2. Zone de haut régime
12
1. Montre
1
1. Afficheur du niveau de carburant
1
UB5CF0F0.book Page 7 Tuesday, December 19, 2017 5:01 PM
Page 23 of 114
Commandes et instruments
3-8
3
Si un problème est détecté dans le cir-
cuit électrique de l’afficheur du niveau
de carburant, l’afficheur du niveau de
carburant clignote. Le cas échéant,
faire contrôler le véhicule par un con-

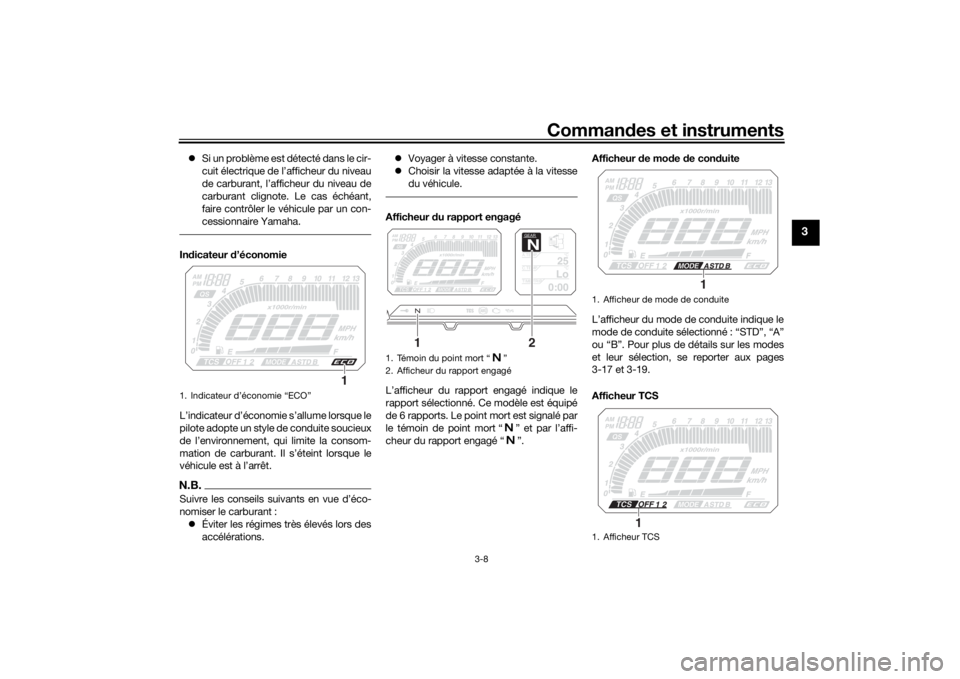

cessionnaire Yamaha.Indicateur d’économie
L’indicateur d’économie s’allume lorsque le
pilote adopte un style de conduite soucieux
de l’environnement, qui limite la consom-
mation de carburant. Il s’éteint lorsque le
véhicule est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant : Éviter les régimes très élevés lors des
accélérations.
Voyager à vitesse constante.
Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
L’afficheur du rapport engagé indique le
rapport sélectionné. Ce modèle est équipé
de 6 rapports. Le point mort est signalé par
le témoin de point mort “ ” et par l’affi-
cheur du rapport engagé “ ”. Afficheur
de mo de de con duite
L’afficheur du mode de conduite indique le
mode de conduite sélectionné : “STD”, “A”
ou “B”. Pour plus de détails sur les modes
et leur sélection, se reporter aux pages
3-17 et 3-19.
Afficheur TCS
1. Indicateur d’économie “ECO”
1
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
1
2
1. Afficheur de mode de conduite
1. Afficheur TCS
1
1
UB5CF0F0.book Page 8 Tuesday, December 19, 2017 5:01 PM
Page 24 of 114
Commandes et instruments
3-9
3
Cet afficheur indique le réglage de régula-
tion antipatinage sélectionné : “1”, “2” ou
“OFF”. Pour plus de détails sur les réglages
TCS et leur sélection, se reporter à la page
3-22.
Écran d’informations
3 écrans d’informations sont disponibles.
Appuyer sur le contacteur de
sélection “ / ” pour modifier l’écran
d’informations sélectionné.
Les éléments suivants s’affichent sur les
écrans d’informations : compteur kilométrique
deux totalisateurs journaliers
totalisateur de la réserve
temps écoulé
température de l’air
température du liquide de refroidisse-
ment
consommation moyenne de carburant
consommation instantanée de carbu-
rant
N.B.Vous pouvez sélectionner les éléments affi-
chés dans chaque écran d’informations.
Voir Mode de réglage à la page 3-12.Compteur kilométrique et compteurs
journaliers
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule. Les totalisateurs journaliers “TRIP-1” et
“TRIP-2” affichent la distance parcourue
depuis leur dernière remise à zéro.
Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
afficher le totalisate
ur journalier à remettre
à zéro. Appuyer ensuite brièvement sur le
bouton “RESET” afin que le totalisateur
journalier clignote, puis pousser de nou-
veau le bouton “RESET” pendant deux se-
condes.
N.B. Le compteur kilométrique se bloque à
999999.
Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.Totalisateur de la réserve
Lorsqu’il ne reste qu’environ 2.6 L (0.69 US
gal, 0.57 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. L’affi-
chage passe en mode totalisateur de la ré-
serve “TRIP-F” et commence à indiquer la
distance parcourue depuis ce point.

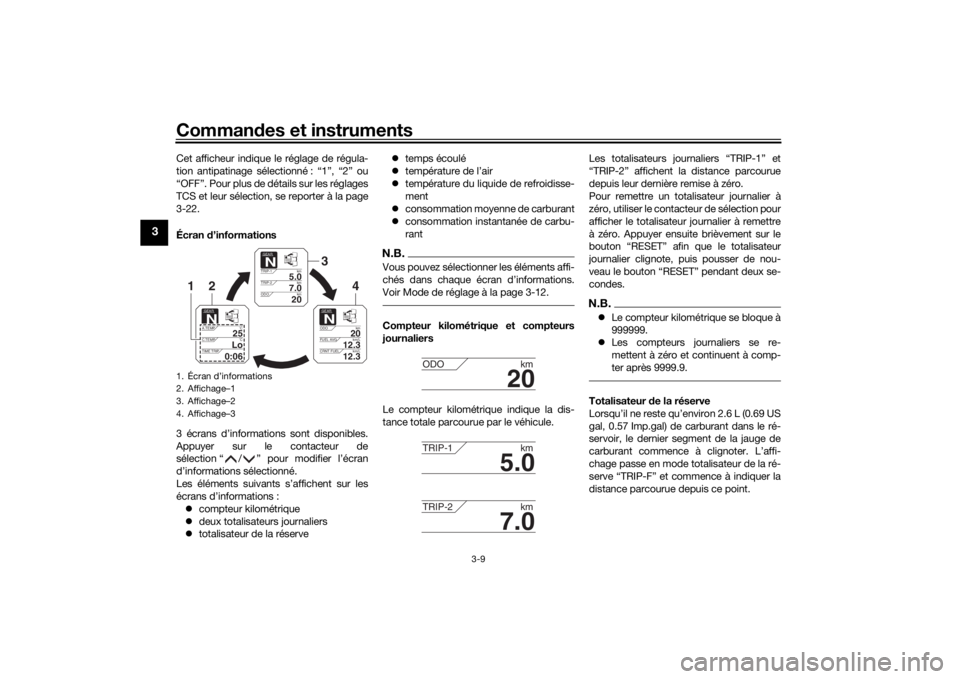

1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODO km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
UB5CF0F0.book Page 9 Tuesday, December 19, 2017 5:01 PM
Page 25 of 114
Commandes et instruments
3-10
3
Dans ce cas, appuyer sur le contacteur de
sélection pour modifier l’affichage dans
l’ordre suivant :
TRIP-F → Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F
Après que le plein a été refait, le totalisateur
de la réserve peut être manuellement remis
à zéro immédiatement, il se remet sinon au-
tomatiquement à zéro après avoir parcouru
5 km (3 mi). Lorsque le totalisateur de la ré-
serve est remis à zéro, il disparaît de
l’écran. Temps écoulé
Le chronomètre indique le temps écoulé
depuis que la clé de contact a été tournée
sur “ON”. Le chronomètre se remet auto-
matiquement à zéro lorsque la clé de con-
tact est tournée sur “OFF”.
N.B.Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à Mode
de réglage à la page 3-12 pour plus d’infor-

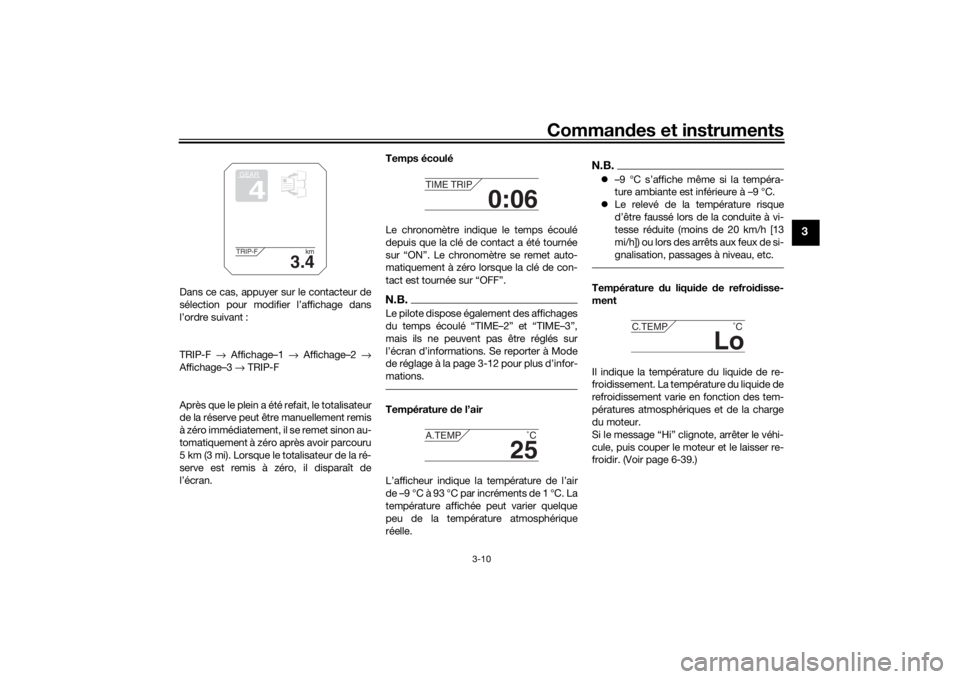

mations.Température
de l’air
L’afficheur indique la température de l’air
de –9 °C à 93 °C par incréments de 1 °C. La
température affichée peut varier quelque
peu de la température atmosphérique
réelle.
N.B. –9 °C s’affiche même si la tempéra-
ture ambiante est inférieure à –9 °C.
Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h [13
mi/h]) ou lors des arrêts aux feux de si-
gnalisation, passages à niveau, etc.Température du liquid e de refroi disse-
ment
Il indique la température du liquide de re-
froidissement. La température du liquide de
refroidissement varie en fonction des tem-
pératures atmosphériques et de la charge
du moteur.

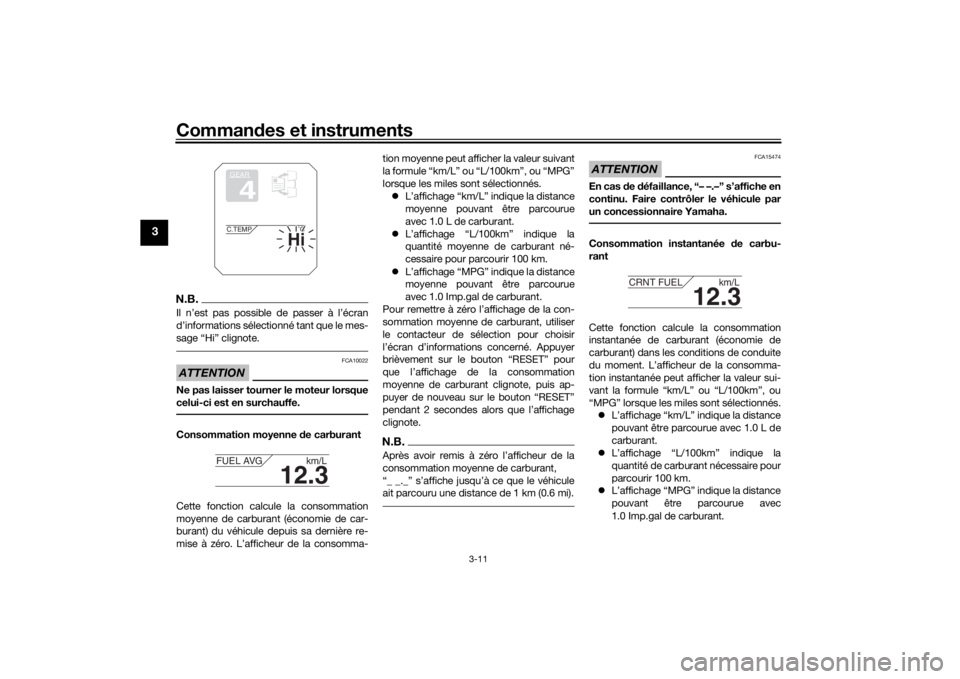

Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-39.)
GEAR4
3.4
TRIP-F km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
UB5CF0F0.book Page 10 Tuesday, December 19, 2017 5:01 PM
Page 26 of 114
Commandes et instruments
3-11
3
N.B.Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.Consommation moyenne de carburant
Cette fonction calcule la consommation
moyenne de carburant (économie de car-
burant) du véhicule depuis sa dernière re-
mise à zéro. L’afficheur de la consomma- tion moyenne peut afficher la valeur suivant
la formule “km/L” ou “L/100km”, ou “MPG”
lorsque les miles sont sélectionnés.
L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant.
L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
L’affichage “MPG” indique la distance
moyenne pouvant être parcourue
avec 1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant 2 secondes alors que l’affichage
clignote.
N.B.Après avoir remis à zéro l’afficheur de la
consommation moyenne de carburant,
“_ _._” s’affiche jusqu’à ce que le véhicule
ait parcouru une distance de 1 km (0.6 mi).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Consommation instantanée de carbu-
rant
Cette fonction calcule la consommation
instantanée de carburant (économie de
carburant) dans les conditions de conduite
du moment. L’afficheur de la consomma-
tion instantanée peut afficher la valeur sui-
vant la formule “km/L” ou “L/100km”, ou
“MPG” lorsque les miles sont sélectionnés. L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
GEAR4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB5CF0F0.book Page 11 Tuesday, December 19, 2017 5:01 PM
Page 27 of 114
Commandes et instruments
3-12
3
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0 mi/h).ATTENTION
FCA15474
En cas de défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Mo de de réglage
Ce mode permet de régler, de sélectionner
ou de remettre à zéro les éléments affichés
dans l’écran d’informations.
N.B. Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
Un changement de vitesse ou le pla-
cement de la clé sur “OFF” permet de
quitter le mode de réglage et toutes
les modifications sont sauvegardées.Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et revenir à l’affichage normal,
maintenir de nouveau le contacteur de
menu enfoncé pendant 2 secondes.

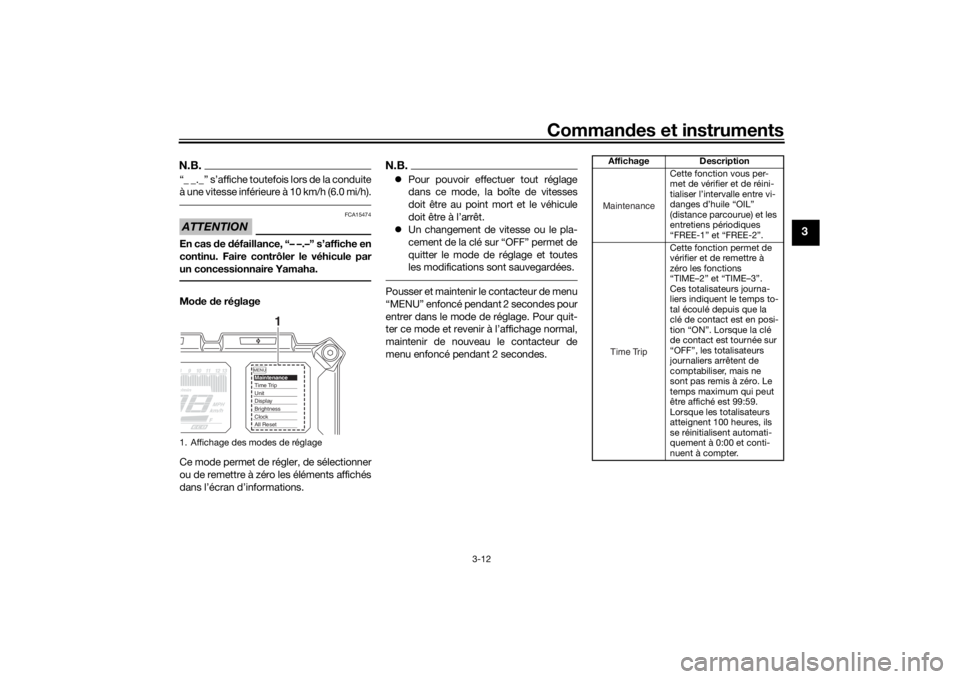

1. Affichage des modes de réglage
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Affichage Description
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions
“TIME–2” et “TIME–3”.
Ces totalisateurs journa-
liers indiquent le temps to-
tal écoulé depuis que la
clé de contact est en posi-
tion “ON”. Lorsque la clé
de contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 100 heures, ils
se réinitialisent automati-
quement à 0:00 et conti-
nuent à compter.MaintenanceTime Trip
UB5CF0F0.book Page 12 Tuesday, December 19, 2017 5:01 PM
Page 28 of 114
Commandes et instruments
3-13
3

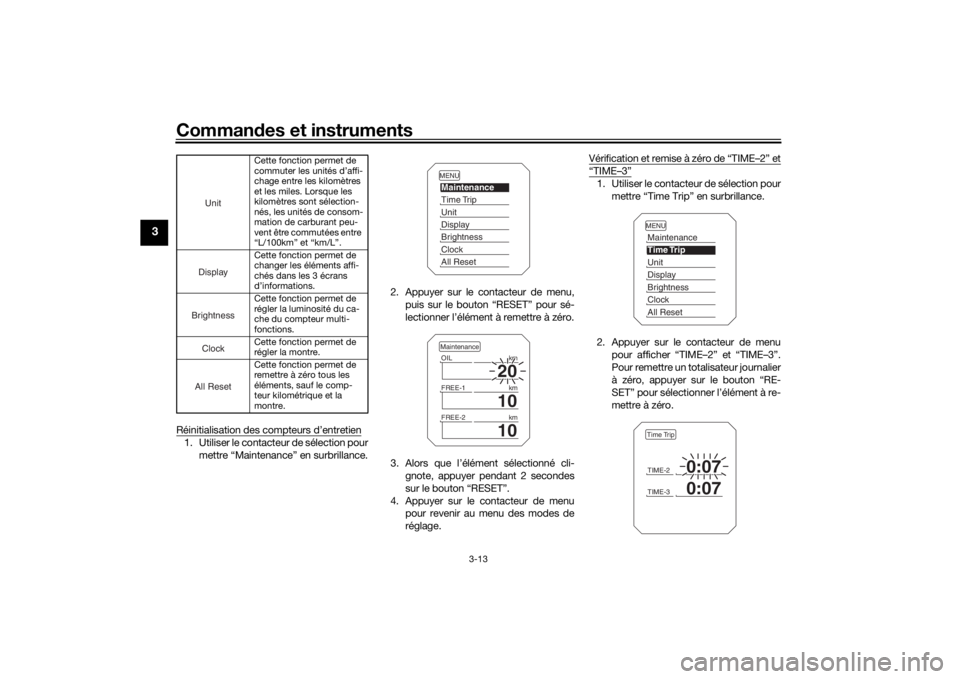

Réinitialisation des compteurs d’entretien1. Utiliser le contacteur de sélection pour
mettre “Maintenance” en surbrillance. 2. Appuyer sur le contacteur de menu,
puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu pour revenir au menu des modes de
réglage. Vérification et remise à zéro de “TIME–2” et
“TIME–3”1. Utiliser le contacteur de sélection pour
mettre “Time Trip ” en surbrillance.
2. Appuyer sur le contacteur de menu pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton “RE-
SET” pour sélectionner l’élément à re-
mettre à zéro.
Cette fonction permet de
commuter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du ca-
che du compteur multi-
fonctions.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
UnitDisplayBrightnessCloc
k
All Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
UB5CF0F0.book Page 13 Tuesday, December 19, 2017 5:01 PM
Page 29 of 114
Commandes et instruments
3-14
3
3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu pour revenir au menu des modes de
réglage.

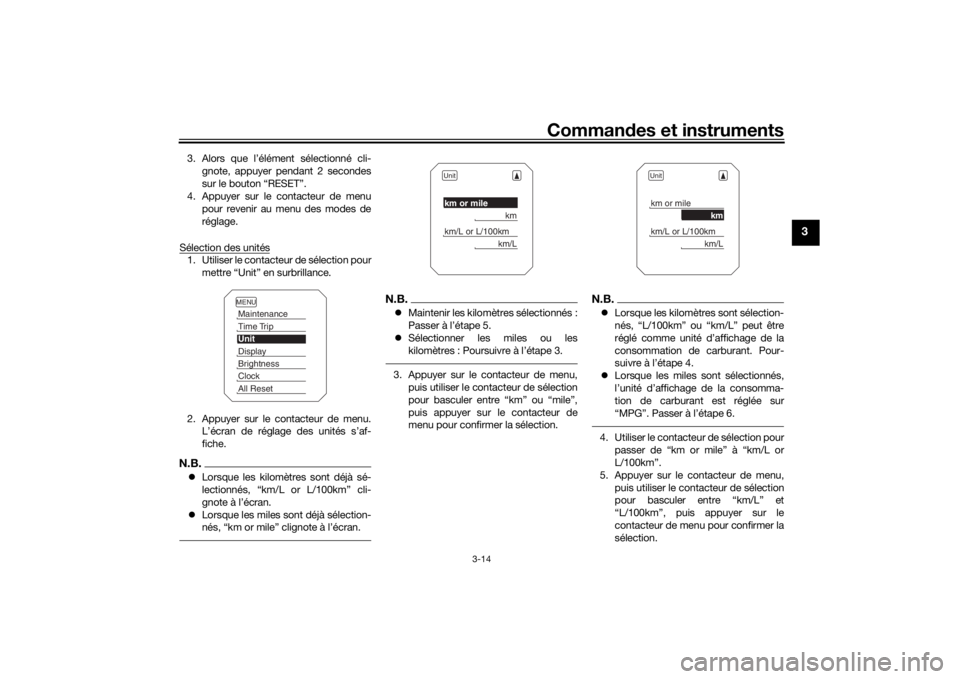

Sélection des unités1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu. L’écran de réglage des unités s’af-
fiche.N.B.Lorsque les kilomètres sont déjà sé-
lectionnés, “km/L or L/100km” cli-
gnote à l’écran.
Lorsque les miles sont déjà sélection-
nés, “km or mile” clignote à l’écran.
N.B.Maintenir les kilomètres sélectionnés :
Passer à l’étape 5.
Sélectionner les miles ou les
kilomètres : Poursuivre à l’étape 3.3. Appuyer sur le contacteur de menu,
puis utiliser le contacteur de sélection
pour basculer entre “km” ou “mile”,
puis appuyer sur le contacteur de
menu pour confirmer la sélection.
N.B.Lorsque les kilomètres sont sélection-
nés, “L/100km” ou “km/L” peut être
réglé comme unité d’affichage de la
consommation de carburant. Pour-
suivre à l’étape 4.
Lorsque les miles sont sélectionnés,
l’unité d’affichage de la consomma-
tion de carburant est réglée sur
“MPG”. Passer à l’étape 6.4. Utiliser le contacteur de sélection pour
passer de “km or mile” à “km/L or
L/100km”.
5. Appuyer sur le contacteur de menu, puis utiliser le contacteur de sélection
pour basculer entre “km/L” et
“L/100km”, puis appuyer sur le
contacteur de menu pour confirmer la
sélection.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
UB5CF0F0.book Page 14 Tuesday, December 19, 2017 5:01 PM
Page 30 of 114
Commandes et instruments
3-15
3
6. Utiliser le contacteur de sélection pour
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu pour
revenir au menu des modes de ré-
glage.

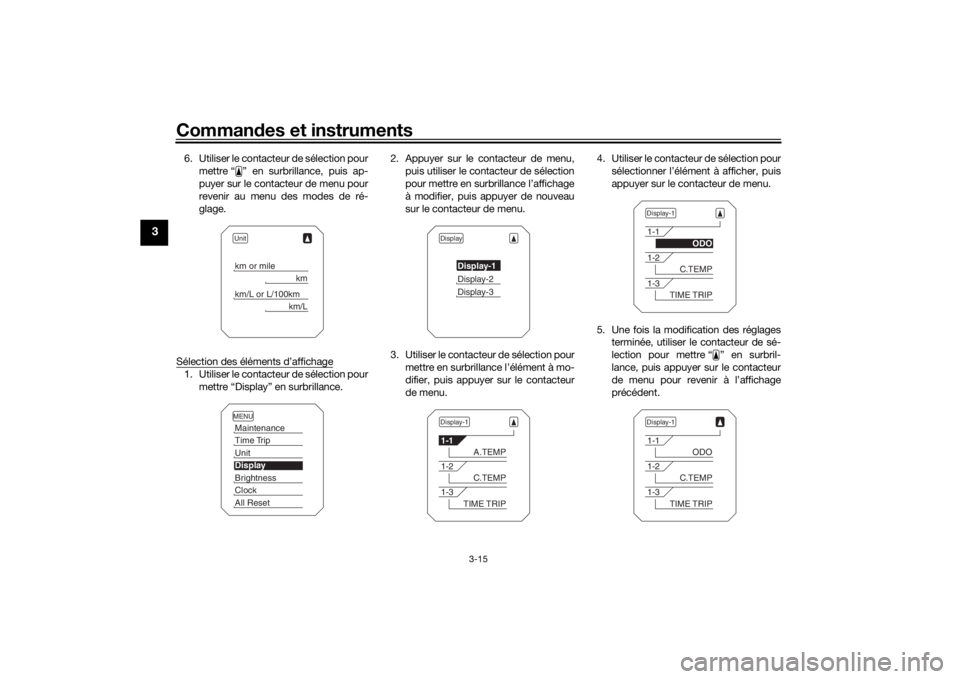

Sélection des éléments d’affichage1. Utiliser le contacteur de sélection pour mettre “Display” en surbrillance. 2. Appuyer sur le contacteur de menu,
puis utiliser le contacteur de sélection
pour mettre en surbrillance l’affichage
à modifier, puis appuyer de nouveau
sur le contacteur de menu.
3. Utiliser le contacteur de sélection pour mettre en surbrillance l’élément à mo-
difier, puis appuyer sur le contacteur
de menu. 4. Utiliser le contacteur de sélection pour
sélectionner l’élément à afficher, puis
appuyer sur le contacteur de menu.
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
de menu pour revenir à l’affichage
précédent.
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB5CF0F0.book Page 15 Tuesday, December 19, 2017 5:01 PM
