Funciones de los instrumentos y man dos
4-29
4

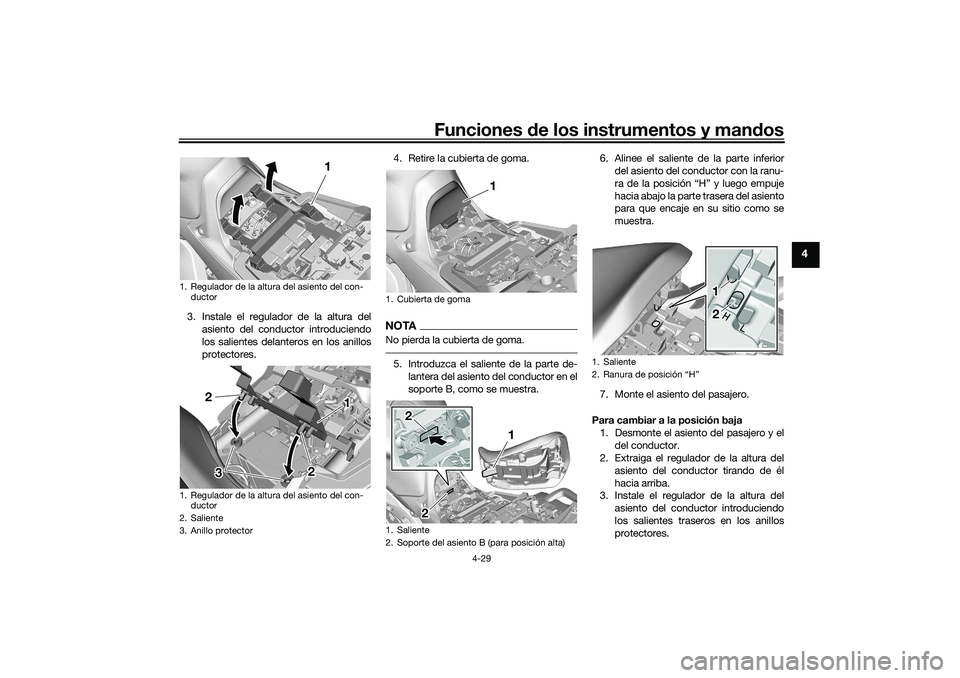

3. Instale el regulador de la altura del
asiento del conductor introduciendo
los salientes delanteros en los anillos
protectores. 4. Retire la cubierta de goma.
NOTANo pierda la cubierta de goma.5. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte B, como se muestra. 6. Alinee el saliente de la parte inferior
del asiento del conductor con la ranu-

hacia abajo la parte trasera del asiento
para que encaje en su sitio como se
muestra.
7. Monte el asiento del pasajero.
Para cambiar a la posición baja 1. Desmonte el asiento del pasajero y el del conductor.
2. Extraiga el regulador de la altura del
asiento del conductor tirando de él
hacia arriba.
3. Instale el regulador de la altura del
asiento del conductor introduciendo
los salientes traseros en los anillos
protectores.
1. Regulador de la altura del asiento del con-ductor
1. Regulador de la altura del asiento del con- ductor
2. Saliente
3. Anillo protector
1 1 1
11 1
2 2 2
2 2 2
3 3
1. Cubierta de goma
1. Saliente
2. Soporte del asiento B (para posición alta)
111
2 2 2
1
2
1
2
1. Saliente
2. Ranura de posición “H”
1 1
2
12
UB5US0S0.book Page 29 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-30
4

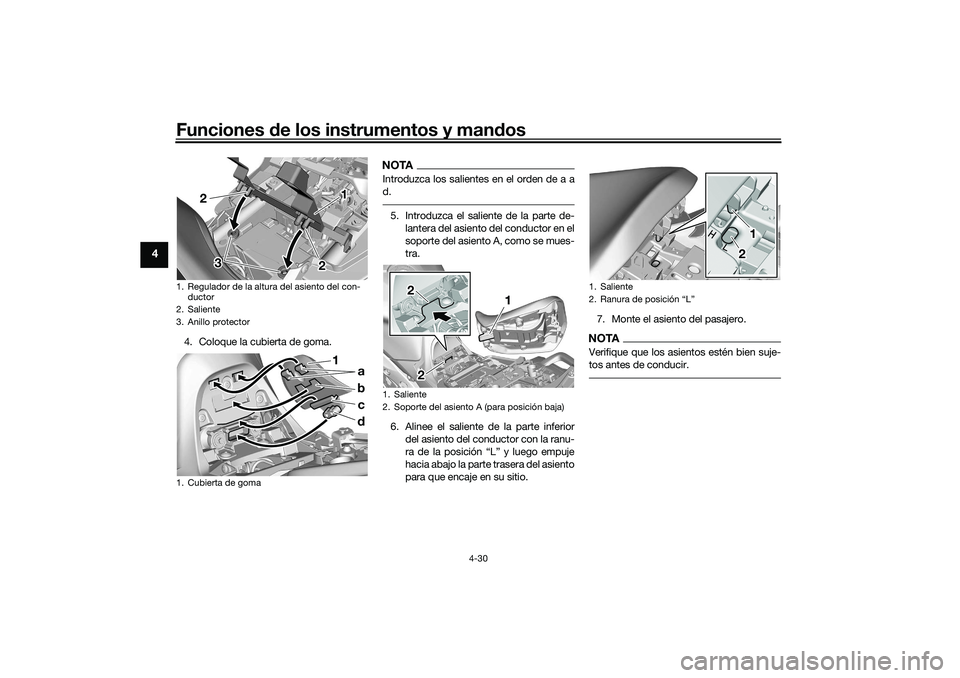

4. Coloque la cubierta de goma.
NOTAIntroduzca los salientes en el orden de a a
d.5. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte del asiento A, como se mues-
tra.
6. Alinee el saliente de la parte inferior del asiento del conductor con la ranu-

hacia abajo la parte trasera del asiento
para que encaje en su sitio. 7. Monte el asiento del pasajero.
NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
1. Regulador de la altura del asiento del con-
ductor
2. Saliente
3. Anillo protector
1. Cubierta de goma
1 1 1
2 2
2 2
3 3
d
c
b a
1
1. Saliente
2. Soporte del asiento A (para posición baja)
1 1
2
2
1
22
1. Saliente
2.
1 1
2 12
UB5US0S0.book Page 30 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-31
4
SAU91560

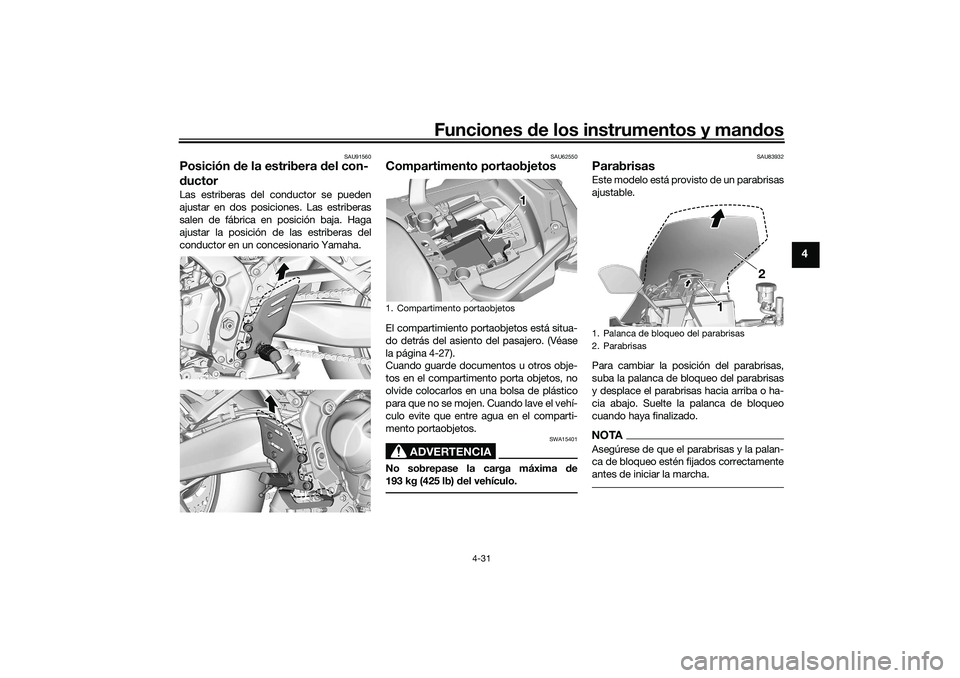

Posición de la estribera d el con-
d uctorLas estriberas del conductor se pueden
ajustar en dos posiciones. Las estriberas
salen de fábrica en posición baja. Haga
ajustar la posición de las estriberas del
conductor en un concesionario Yamaha.
SAU62550
Compartimento portaobjetosEl compartimiento portaobjetos está situa-
do detrás del asiento del pasajero. (Véase
la página 4-27).
Cuando guarde documentos u otros obje-
tos en el compartimento porta objetos, no
olvide colocarlos en una bolsa de plástico
para que no se mojen. Cuando lave el vehí-
culo evite que entre agua en el comparti-
mento portaobjetos.
ADVERTENCIA
SWA15401
No sobrepase la carga máxima de
193 kg (425 lb) d el vehículo.
SAU83932
Parabrisas Este modelo está provisto de un parabrisas
ajustable.
Para cambiar la posición del parabrisas,
suba la palanca de bloqueo del parabrisas
y desplace el parabrisas hacia arriba o ha-
cia abajo. Suelte la palanca de bloqueo
cuando haya finalizado.NOTAAsegúrese de que el parabrisas y la palan-
ca de bloqueo estén fijados correctamente
antes de iniciar la marcha.
1. Compartimento portaobjetos
1 1 1
1. Palanca de bloqueo del parabrisas
2. Parabrisas
1 1 1
2
UB5US0S0.book Page 31 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-32
4
SAU46833

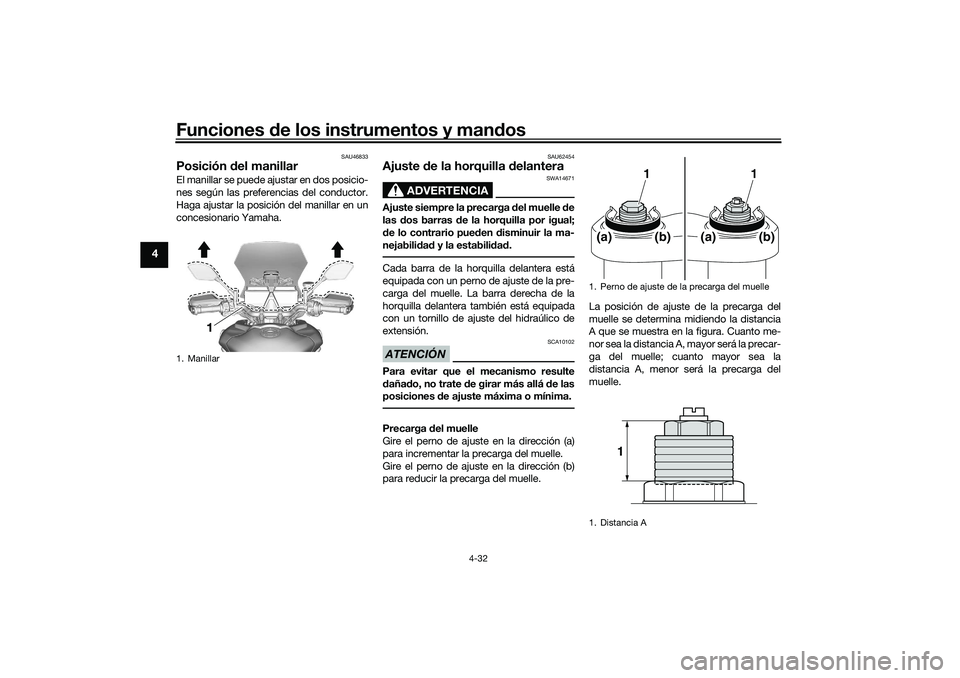

Posición del manillar El manillar se puede ajustar en dos posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU62454
Ajuste de la horquilla delantera
ADVERTENCIA
SWA14671
Ajuste siempre la precarga d el muelle de
las dos barras d e la horquilla por igual;
d e lo contrario pued en disminuir la ma-
nejabili dad y la estabili dad .Cada barra de la horquilla delantera está
equipada con un perno de ajuste de la pre-
carga del muelle. La barra derecha de la
horquilla delantera también está equipada
con un tornillo de ajuste del hidraúlico de
extensión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá d e las
posiciones de ajuste máxima o mínima.Precarga d el muelle
Gire el perno de ajuste en la dirección (a)
para incrementar la precarga del muelle.
Gire el perno de ajuste en la dirección (b)
para reducir la precarga del muelle. La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.
1. Manillar
1
1. Perno de ajuste de la precarga del muelle
1. Distancia A
1
1
(a)
(b)
(a)
(b)
1
UB5US0S0.book Page 32 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-33
4
Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla.
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
SAU57944
Ajuste d el conjunto amortigua-
d orEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones d e ajuste máxima o mínima.Precarga del muelle
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
Posición d
e ajuste de la precarga
d el muelle:

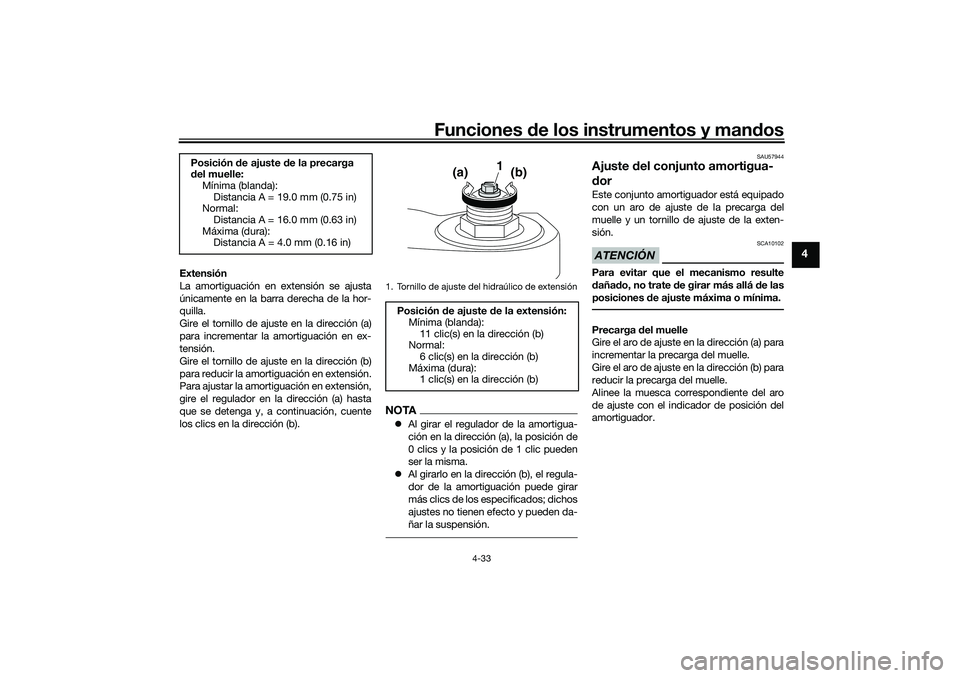

Mínima (blanda): Distancia A = 19.0 mm (0.75 in)
Normal:
Distancia A = 16.0 mm (0.63 in)
Máxima (dura): Distancia A = 4.0 mm (0.16 in)
1. Tornillo de ajuste del hidraúlico de extensión
Posición de ajuste de la extensión:
Mínima (blanda): 11 clic(s) en la dirección (b)
Normal:
6 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1
(a)
(b)
UB5US0S0.book Page 33 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-34
4

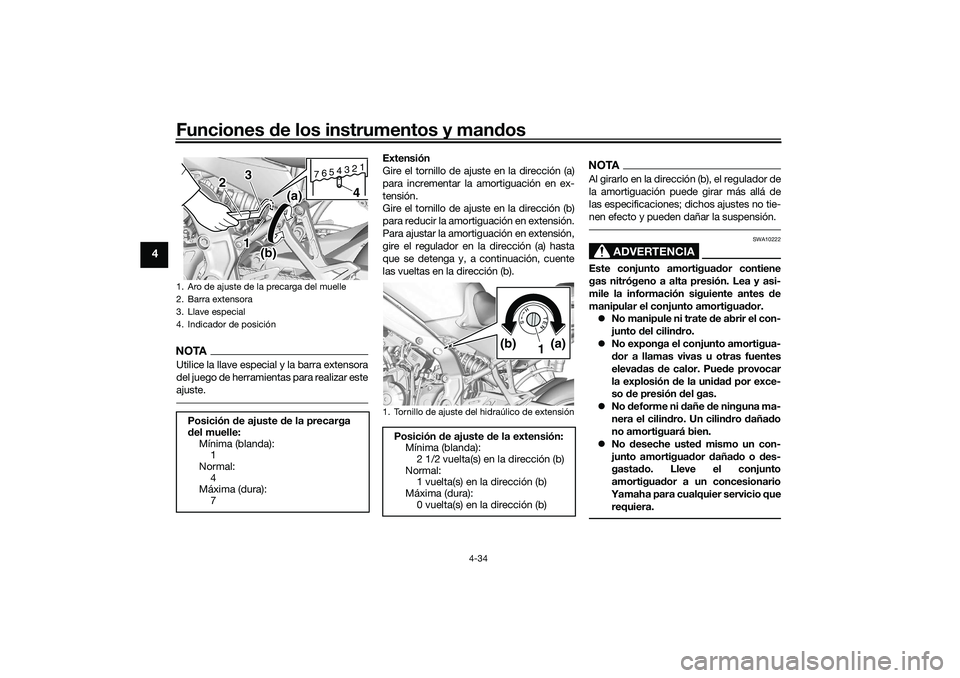

NOTAUtilice la llave especial y la barra extensora
del juego de herramientas para realizar este
ajuste.
Extensión
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
las vueltas en la dirección (b).
NOTAAl girarlo en la dirección (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevad as de calor. Pued e provocar
la explosión d e la unidad por exce-
so de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.
1. Aro de ajuste de la precarga del muelle
2. Barra extensora
3. Llave especial
4. Indicador de posiciónPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 4
Máxima (dura):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
1. Tornillo de ajuste del hidraúlico de extensiónPosición de ajuste d e la extensión:
Mínima (blanda):
2 1/2 vuelta(s) en la dirección (b)
Normal: 1 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1(a)
(b)
UB5US0S0.book Page 34 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-35
4
SAU84680
Fijaciones de la correa d el equi-
pajeUtilice los puntos de fijación indicados para
sujetar las correas del equipaje al vehículo.
SAU49454
Toma de corriente continua auxi-
liar Se puede utilizar un accesorio de 12 V co-
nectado a la toma de corriente continua
cuando el interruptor principal está en po-
sición de contacto.ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 24 W (2 A) pues, de lo contrario,
pue de fun dirse el fusible o descargarse
la batería.Para utilizar la toma de corriente conti-
nua auxiliar 1. Desconecte el interruptor principal. 2. Extraiga la tapa de la toma de corrien-
te continua.
3. Apague el accesorio.
4. Introduzca el enchufe del accesorio en la toma de corriente continua auxi-
liar.
5. Sitúe el interruptor principal en posi- ción de contacto y arranque el motor.
(Véase la página 6-2).
6. Encienda el accesorio.
ADVERTENCIA
SWA14361
Para evitar una d escarga eléctrica o un
cortocircuito, compruebe que esté colo-
ca do el capuchón cuan do no utilice la
toma de corriente continua.
1. Soporte de la correa del equipaje
111
1. Tapa del conector de corriente continua
111
1. Toma de corriente continua
1
UB5US0S0.book Page 35 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-36
4
SAU77390
Conectores de corriente conti-
nuaEste vehículo está provisto de un conector
de corriente continua y un conector de co-
rriente continua para los calentadores de
los puños del manillar. Consulte el conce-
sionario Yamaha antes de instalar un acce-
sorio.
SAU15306

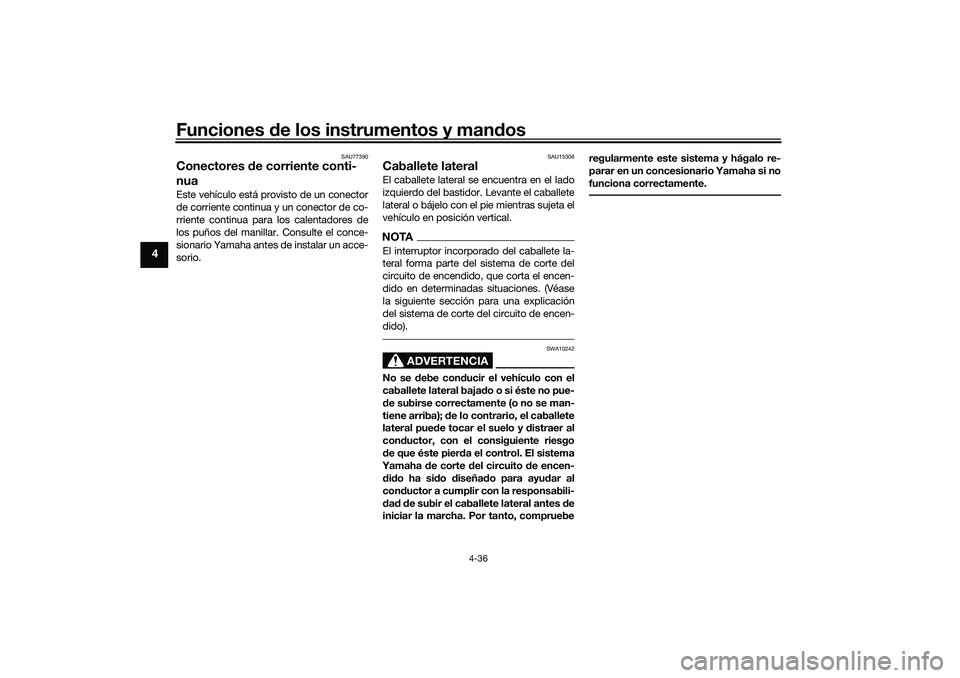

Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-

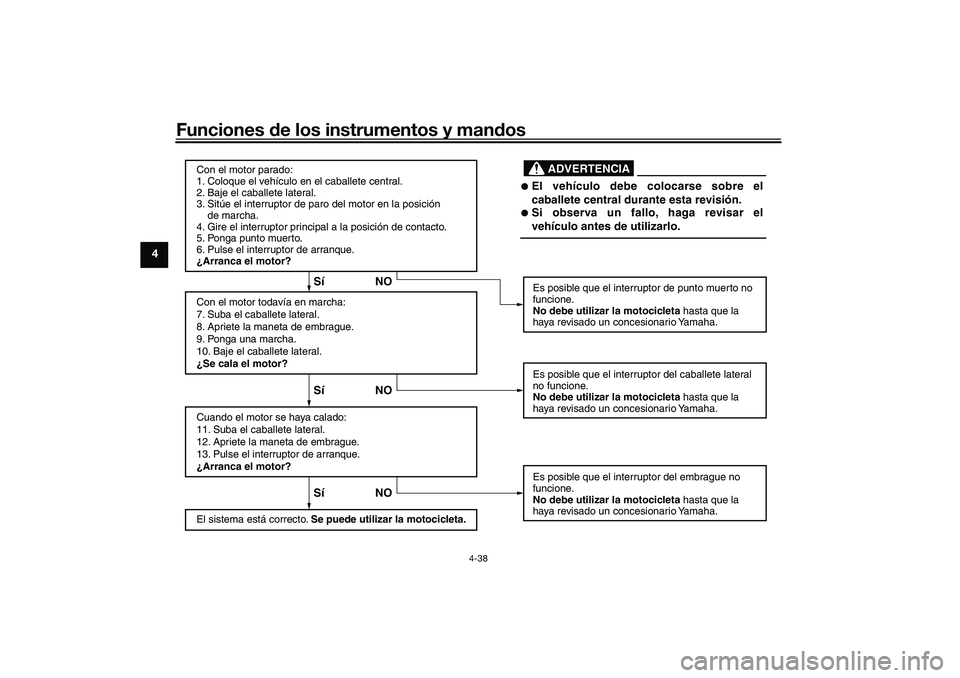

dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
UB5US0S0.book Page 36 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-37
4
SAU44905

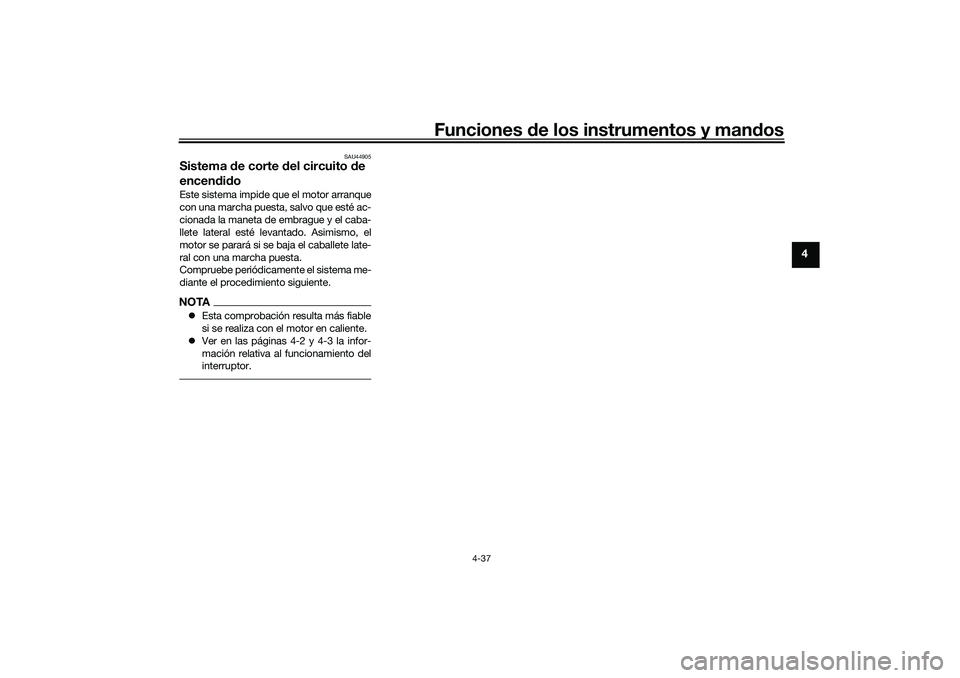

Sistema de corte del circuito de
encen did oEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 4-2 y 4-3 la infor-
mación relativa al funcionamiento del
interruptor.
UB5US0S0.book Page 37 Thursday, December 17, 2020 12:40 PM

Funciones de los instrumentos y man dos
4-38
4
Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Coloque el vehículo en el caballete central.
2. Baje el caballete lateral.
3. Sitúe el interruptor de paro del motor en la posición yde marcha.
4. Gire el interruptor principal a la posición de contacto.
5. Ponga punto muerto.
6. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
7. Suba el caballete lateral.
8. Apriete la maneta de embrague.
9. Ponga una marcha.
10. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
11. Suba el caballete lateral.
12. Apriete la maneta de embrague.
13. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta.
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
Si observa un fallo, haga revisar el
vehículo antes de utilizarlo.
UB5US0S0.book Page 38 Thursday, December 17, 2020 12:40 PM
