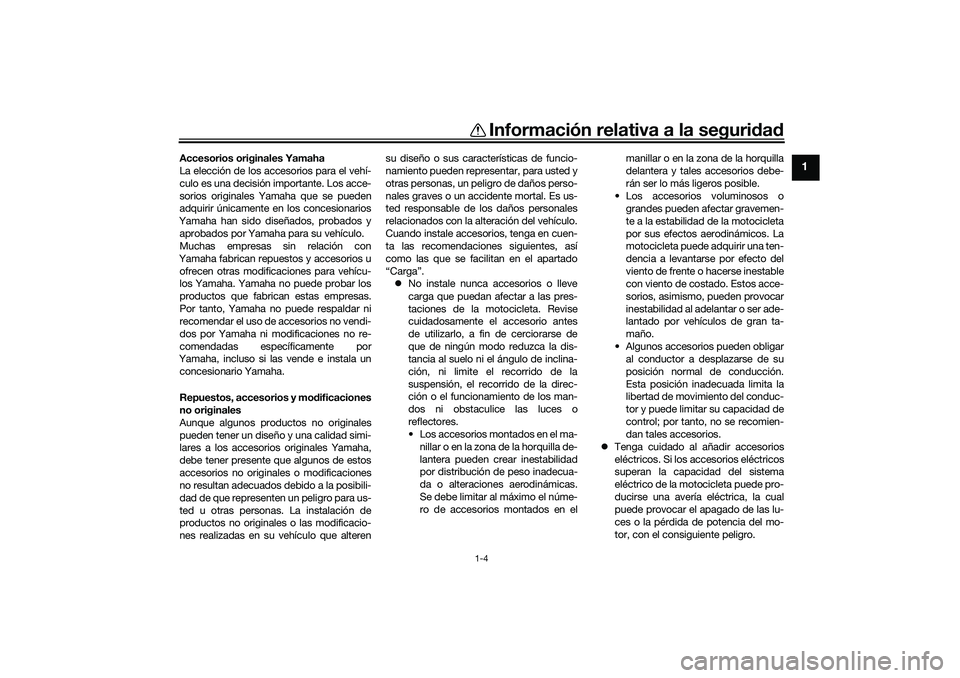

Información relativa a la seguridad
1-4
1
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con
Yamaha fabrican repuestos y accesorios u ofrecen otras modificaciones para vehícu-
los Yamaha. Yamaha no puede probar los
productos que fabrican estas empresas.
Por tanto, Yamaha no puede respaldar ni
recomendar el uso de accesorios no vendi-
dos por Yamaha ni modificaciones no re-
comendadas específicamente por
Yamaha, incluso si las vende e instala un
concesionario Yamaha.
Repuestos, accesorios y mo dificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren su diseño o sus características de funcio-
namiento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuen-
ta las recomendaciones siguientes, así
como las que se facilitan en el apartado
“Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las pres-
taciones de la motocicleta. Revise
cuidadosamente el accesorio antes
de utilizarlo, a fin de cerciorarse de
que de ningún modo reduzca la dis-
tancia al suelo ni el ángulo de inclina-
ción, ni limite el recorrido de la
suspensión, el recorrido de la direc-
ción o el funcionamiento de los man-
dos ni obstaculice las luces o
reflectores.
• Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o grandes pueden afectar gravemen-
te a la estabilidad de la motocicleta
por sus efectos aerodinámicos. La
motocicleta puede adquirir una ten-
dencia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran ta-
maño.
• Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la
libertad de movimiento del conduc-
tor y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del mo-
tor, con el consiguiente peligro.
UB5US0S0.book Page 4 Thursday, December 17, 2020 12:40 PM

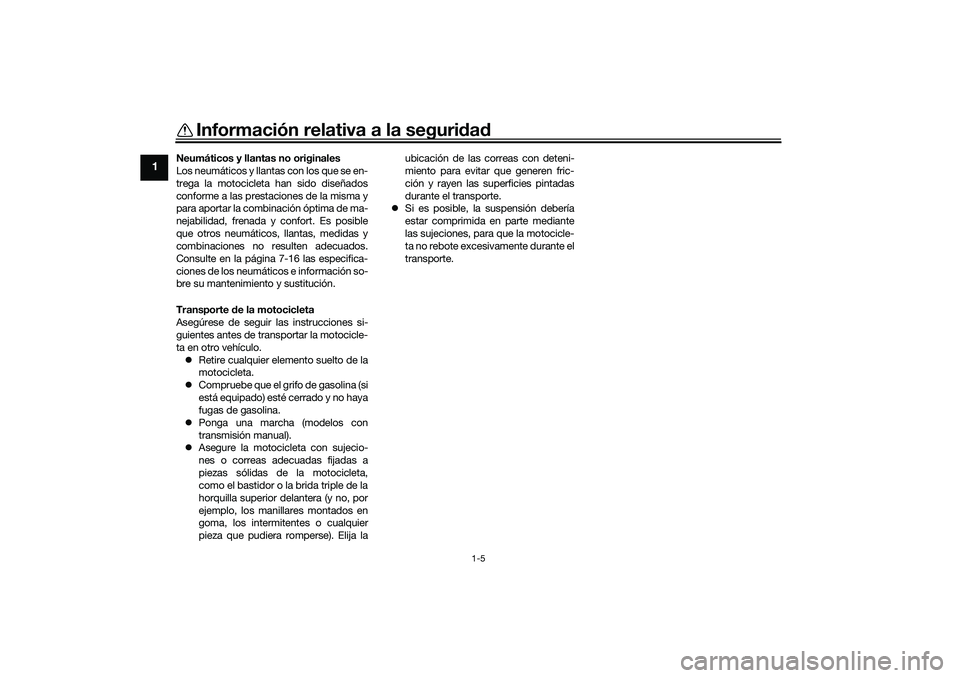

Page 12 of 118
Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-16 las especifica-
ciones de los neumáticos e información so-
bre su mantenimiento y sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicle-
ta en otro vehículo. Retire cualquier elemento suelto de la
motocicleta.
Compruebe que el grifo de gasolina (si
está equipado) esté cerrado y no haya
fugas de gasolina.
Ponga una marcha (modelos con
transmisión manual).
Asegure la motocicleta con sujecio-
nes o correas adecuadas fijadas a
piezas sólidas de la motocicleta,
como el bastidor o la brida triple de la
horquilla superior delantera (y no, por
ejemplo, los manillares montados en
goma, los intermitentes o cualquier
pieza que pudiera romperse). Elija la ubicación de las correas con deteni-
miento para evitar que generen fric-
ción y rayen las superficies pintadas
durante el transporte.
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicle-
ta no rebote excesivamente durante el
transporte.UB5US0S0.book Page 5 Thursday, December 17, 2020 12:40 PM
Page 13 of 118

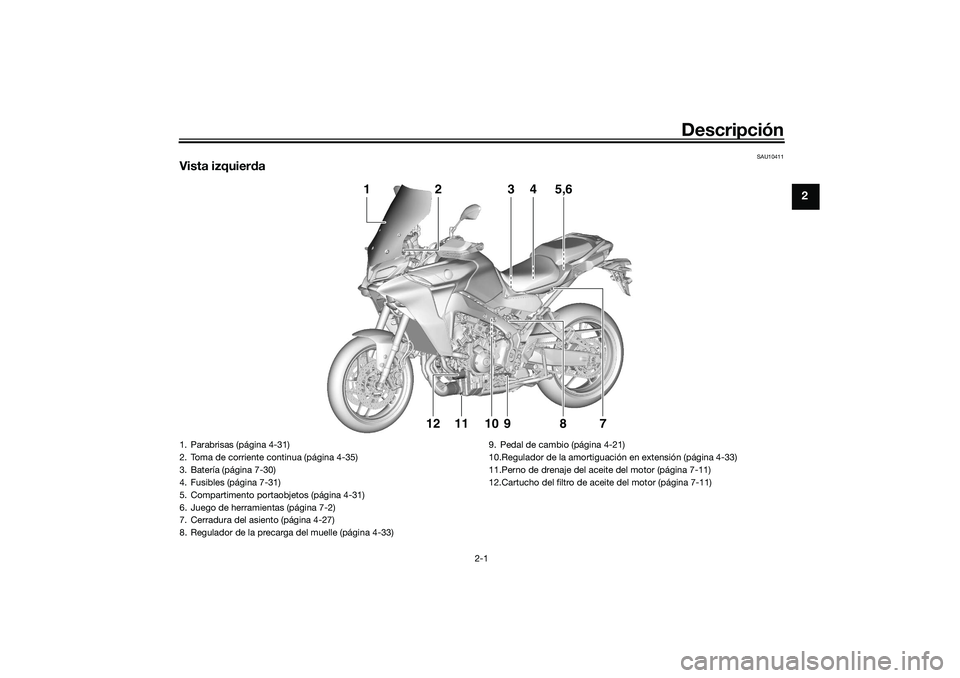

Descripción
2-1
2
SAU10411
Vista izquierda
3
1
2
4
5,6
1112
9
10 78
1. Parabrisas (página 4-31)
2. Toma de corriente continua (página 4-35)
3. Batería (página 7-30)
4. Fusibles (página 7-31)
5. Compartimento portaobjetos (página 4-31)
6. Juego de herramientas (página 7-2)
7. Cerradura del asiento (página 4-27)
8. Regulador de la precarga del muelle (página 4-33) 9. Pedal de cambio (página 4-21)
10.Regulador de la amortiguación en extensión (página 4-33)
11.Perno de drenaje del aceite del motor (página 7-11)
12.Cartucho del filtro de aceite del motor (página 7-11)
UB5US0S0.book Page 1 Thursday, December 17, 2020 12:40 PM

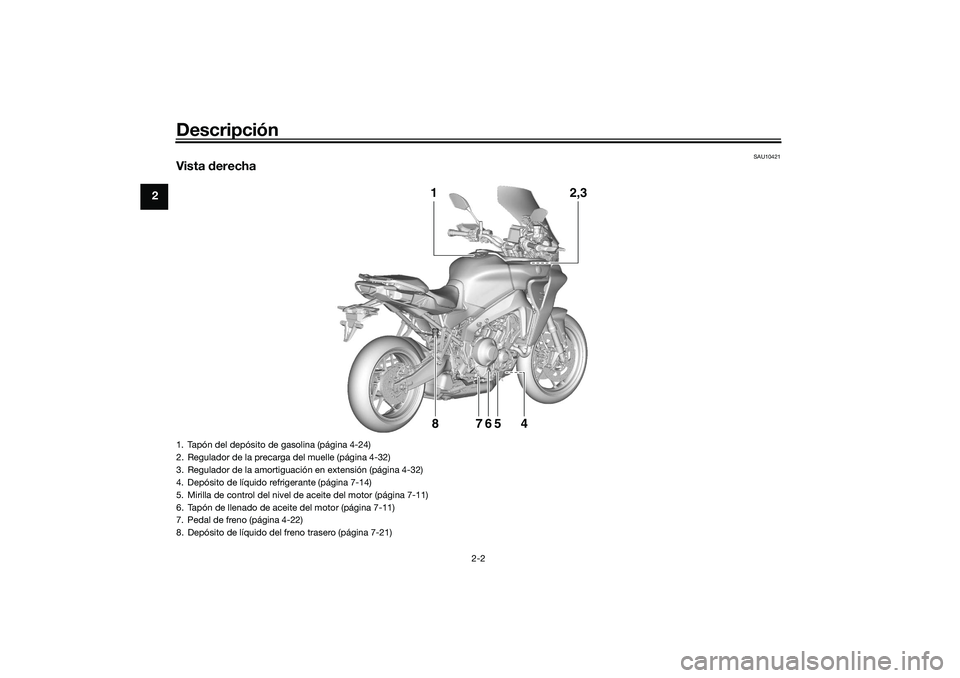

Page 14 of 118
Descripción
2-2
2
SAU10421
Vista derecha
2,3
1
84
567
1. Tapón del depósito de gasolina (página 4-24)
2. Regulador de la precarga del muelle (página 4-32)
3. Regulador de la amortiguación en extensión (página 4-32)
4. Depósito de líquido refrigerante (página 7-14)
5. Mirilla de control del nivel de aceite del motor (página 7-11)
6. Tapón de llenado de aceite del motor (página 7-11)
7. Pedal de freno (página 4-22)
8. Depósito de líquido del freno trasero (página 7-21)UB5US0S0.book Page 2 Thursday, December 17, 2020 12:40 PM

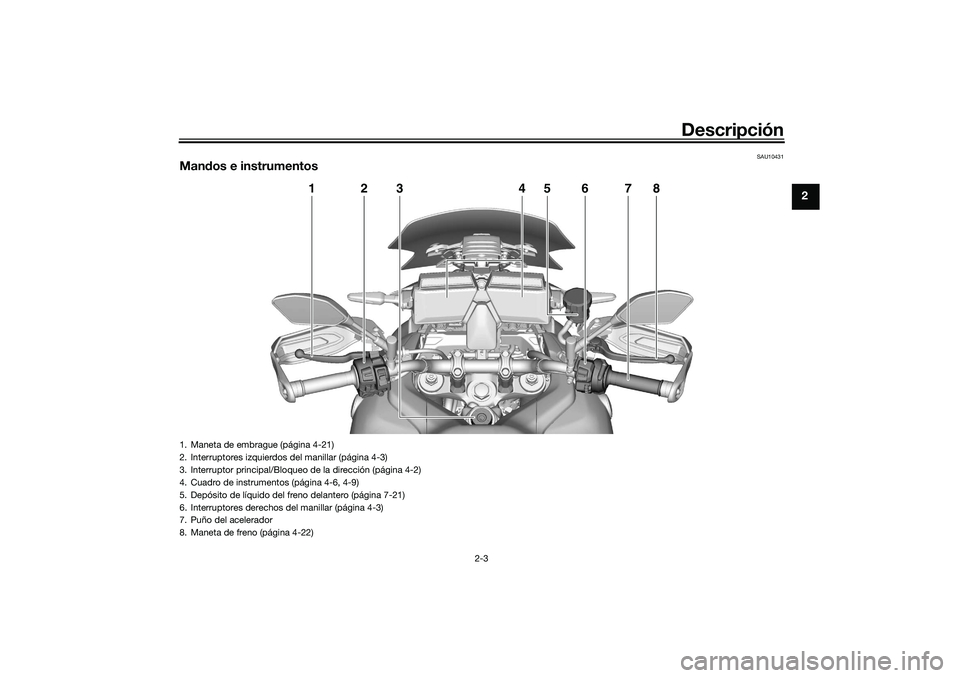

Page 15 of 118
Descripción
2-3
2
SAU10431
Mandos e instrumentos
1
24
6
7
8
3
5
1. Maneta de embrague (página 4-21)
2. Interruptores izquierdos del manillar (página 4-3)
3. Interruptor principal/Bloqueo de la dirección (página 4-2)
4. Cuadro de instrumentos (página 4-6, 4-9)
5. Depósito de líquido del freno delantero (página 7-21)
6. Interruptores derechos del manillar (página 4-3)
7. Puño del acelerador
8. Maneta de freno (página 4-22)
UB5US0S0.book Page 3 Thursday, December 17, 2020 12:40 PM

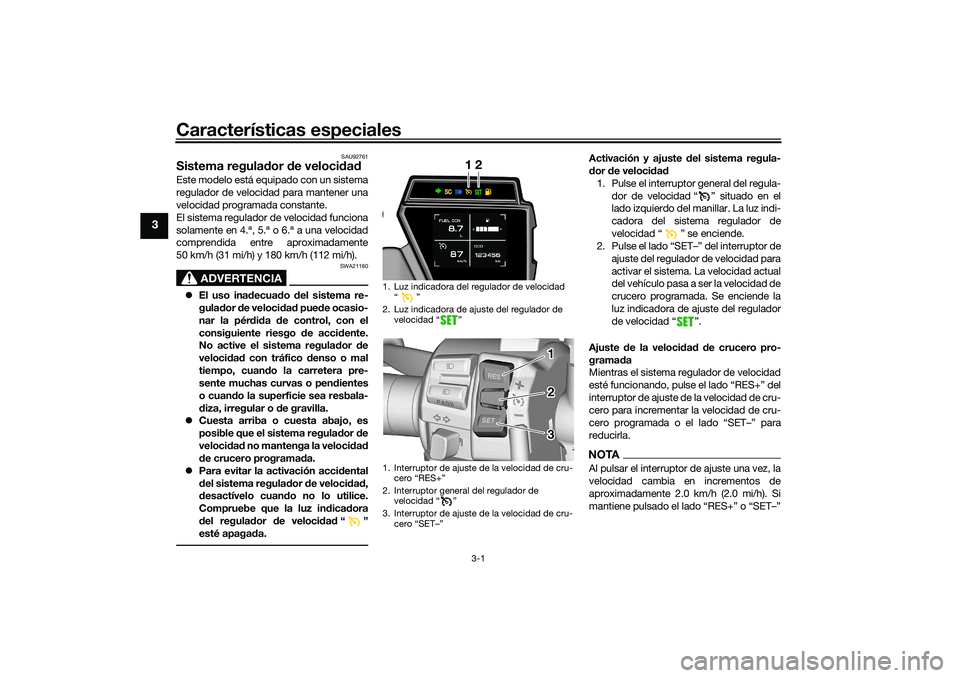

Page 16 of 118
Características especiales
3-1
3
SAU92761
Sistema regulador de veloci dadEste modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El sistema regulador de velocidad funciona
solamente en 4.ª, 5.ª o 6.ª a una velocidad
comprendida entre aproximadamente
50 km/h (31 mi/h) y 180 km/h (112 mi/h).
ADVERTENCIA
SWA21180
El uso ina decuad o del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo de acci dente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o d e gravilla.
Cuesta arriba o cuesta abajo, es
posible que el sistema regula dor de
veloci dad n o m a n t e n g a l a v e l o c i dad
d e crucero programa da.
Para evitar la activación acci dental
d el sistema regula dor de veloci dad ,
d esactívelo cuan do no lo utilice.
Compruebe que la luz in dica dora
d el regulad or de vel oci
dad “”
es
té apaga da.
Activación y ajuste del sistema regula-
d or de veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. La luz indi-
cadora del sistema regulador de
velocidad “ ” se enciende.
2. Pulse el lado “SET–” del interruptor de
ajuste del regulador de velocidad para
activar el sistema. La velocidad actual
del vehículo pasa a ser la velocidad de
crucero programada. Se enciende la
luz indicadora de ajuste del regulador
de velocidad “ ”.
Ajuste de la veloci dad d e crucero pro-
grama da
Mientras el sistema regulador de velocidad
esté funcionando, pulse el lado “RES+” del
interruptor de ajuste de la velocidad de cru-
cero para incrementar la velocidad de cru-
cero programada o el lado “SET–” para
reducirla.NOTAAl pulsar el interruptor de ajuste una vez, la
velocidad cambia en incrementos de
aproximadamente 2.0 km/h (2.0 mi/h). Si
1. Luz indicadora del regulador de velocidad
2. Luz indicadora de ajuste del regulador de velocidad Ž
1. Interruptor de ajuste de la velocidad de cru-
2. Interruptor general del regulador de velocidad Ž
3. Interruptor de ajuste de la velocidad de cru-
12
3 3 2 1 1
3 2
UB5US0S0.book Page 1 Thursday, December 17, 2020 12:40 PM

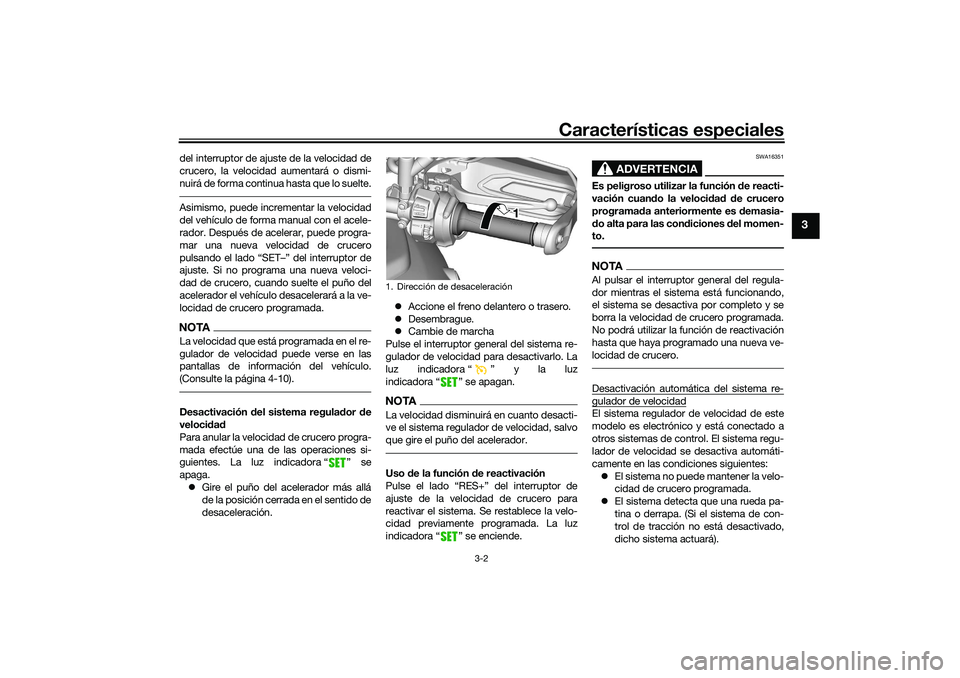

Page 17 of 118
Características especiales
3-2
3
del interruptor de ajuste de la velocidad de
crucero, la velocidad aumentará o dismi-
nuirá de forma continua hasta que lo suelte.Asimismo, puede incrementar la velocidad
del vehículo de forma manual con el acele-
rador. Después de acelerar, puede progra-
mar una nueva velocidad de crucero
pulsando el lado “SET–” del interruptor de
ajuste. Si no programa una nueva veloci-
dad de crucero, cuando suelte el puño del
acelerador el vehículo desacelerará a la ve-
locidad de crucero programada.NOTALa velocidad que está programada en el re-
gulador de velocidad puede verse en las
pantallas de información del vehículo.
(Consulte la página 4-10).Desactivación del sistema regula dor de
veloci dad
Para anular la velocidad de crucero progra-
mada efectúe una de las operaciones si-
guientes. La luz indicadora “ ” se
apaga. Gire el puño del acelerador más allá
de la posición cerrada en el sentido de
desaceleración.
Accione el freno delantero o trasero.
Desembrague.
Cambie de marcha
Pulse el interruptor general del sistema re-
gulador de velocidad para desactivarlo. La
luz indicadora “ ” y la luz
indicadora “ ” se apagan.
NOTALa velocidad disminuirá en cuanto desacti-
ve el sistema regulador de velocidad, salvo
que gire el puño del acelerador.Uso de la función d e reactivación
Pulse el lado “RES+” del interruptor de
ajuste de la velocidad de crucero para
reactivar el sistema. Se restablece la velo-
cidad previamente programada. La luz
indicadora “ ” se enciende.
ADVERTENCIA
SWA16351
Es peligroso utilizar la función de reacti-
vación cuan do la veloci dad d e crucero
programa da anteriormente es demasia-
d o alta para las con diciones del momen-
to.NOTAAl pulsar el interruptor general del regula-
dor mientras el sistema está funcionando,
el sistema se desactiva por completo y se
borra la velocidad de crucero programada.
No podrá utilizar la función de reactivación
hasta que haya programado una nueva ve-
locidad de crucero.Desactivación automática del sistema re-gulador de velocidadEl sistema regulador de velocidad de este
modelo es electrónico y está conectado a
otros sistemas de control. El sistema regu-
lador de velocidad se desactiva automáti-
camente en las condiciones siguientes:
El sistema no puede mantener la velo-
cidad de crucero programada.
El sistema detecta que una rueda pa-
tina o derrapa. (Si el sistema de con-
trol de tracción no está desactivado,
dicho sistema actuará).
1. Dirección de desaceleración
1 1 1
UB5US0S0.book Page 2 Thursday, December 17, 2020 12:40 PM
Page 18 of 118

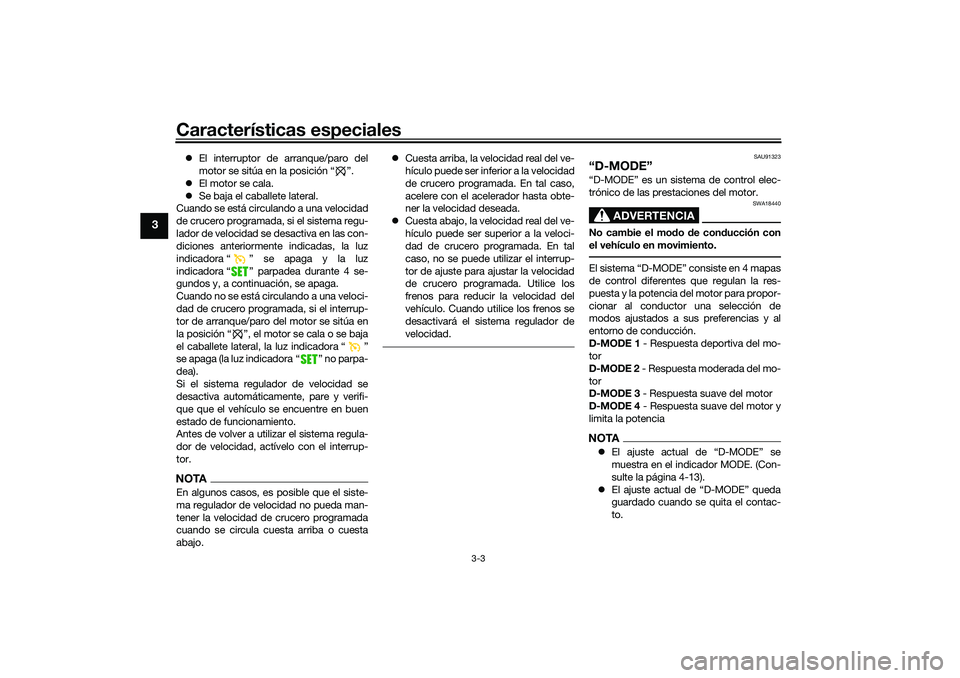

Características especiales
3-3
3
El interruptor de arranque/paro del
motor se sitúa en la posición “ ”.
El motor se cala.
Se baja el caballete lateral.
Cuando se está circulando a una velocidad
de crucero programada, si el sistema regu-
lador de velocidad se desactiva en las con-
diciones anteriormente indicadas, la luz
indicadora “ ” se apaga y la luz
indicadora “ ” parpadea durante 4 se-
gundos y, a continuación, se apaga.
Cuando no se está circulando a una veloci-
dad de crucero programada, si el interrup-
tor de arranque/paro del motor se sitúa en
la posición “ ”, el motor se cala o se baja
el caballete lateral, la luz indicadora “ ”
se apaga (la luz indicadora “ ” no parpa-
dea).
Si el sistema regulador de velocidad se
desactiva automáticamente, pare y verifi-
que que el vehículo se encuentre en buen
estado de funcionamiento.
Antes de volver a utilizar el sistema regula-
dor de velocidad, actívelo con el interrup-
tor.NOTAEn algunos casos, es posible que el siste-
ma regulador de velocidad no pueda man-
tener la velocidad de crucero programada
cuando se circula cuesta arriba o cuesta
abajo.
Cuesta arriba, la velocidad real del ve-
hículo puede ser inferior a la velocidad
de crucero programada. En tal caso,
acelere con el acelerador hasta obte-
ner la velocidad deseada.
Cuesta abajo, la velocidad real del ve-
hículo puede ser superior a la veloci-
dad de crucero programada. En tal
caso, no se puede utilizar el interrup-
tor de ajuste para ajustar la velocidad
de crucero program ada. Utilice los
frenos para reducir la velocidad del
vehículo. Cuando utilice los frenos se
desactivará el sistema regulador de
velocidad.
SAU91323
“D-MODE”“D-MODE” es un sistema de control elec-
trónico de las prestaciones del motor.
ADVERTENCIA
SWA18440
No cambie el mo do de con ducción con
el vehículo en movimiento.El sistema “D-MODE” consiste en 4 mapas
de control diferentes que regulan la res-
puesta y la potencia del motor para propor-
cionar al conductor una selección de
modos ajustados a sus preferencias y al
entorno de conducción.
D-MODE 1 - Respuesta deportiva del mo-
tor
D-MODE 2 - Respuesta moderada del mo-
tor
D-MODE 3 - Respuesta suave del motor
D-MODE 4 - Respuesta suave del motor y
limita la potenciaNOTA El ajuste actual de “D-MODE” se
muestra en el indicador MODE. (Con-
sulte la página 4-13).
El ajuste actual de “D-MODE” queda
guardado cuando se quita el contac-
to.
UB5US0S0.book Page 3 Thursday, December 17, 2020 12:40 PM
Page 19 of 118
Características especiales
3-4
3
El sistema “D-MODE” se controla me-
diante los interruptores MODE; ver
más información en la página 4-4.
SAU92650
“TCS-MODE”Este modelo está equipado con sistemas
de control ajustable de tracción, derrapaje
y elevación (TCS, SCS y LIF). Dichos siste-
mas se agrupan en “TCS-MODE”. “TCS-
MODE” tiene 4 ajustes:
“TCS-MODE M” se puede personalizar en
el MENU de ajustes, ver página 4-18.
TCS
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas. Si los sensores
detectan que la rueda trasera empieza a
patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora de control
de estabilidad “ ” parpadea informar al
conductor de que el control de tracción
está activado. Este sistema de control de tracción se ajus-
ta automáticamente según el ángulo de in-
clinación del vehículo. Para elevar al
máximo la aceleración, cuando el vehículo
está vertical el control de tracción es me-
nor. En las curvas, el control de tracción es
mayor.
NOTA
El sistema de control de tracción pue-
de activarse cuando el vehículo pasa
por un bache.
Se pueden notar leves cambios en el
ruido del motor y del escape cuando
se activa el control de tracción u otros
sistemas.
El sistema de control de tracción solo
puede desactivarse situando “TCS-
MODE” en “OFF” con los interrupto-
res MODE. Ver en la página 4-4 más
información sobre “TCS-MODE”.
MODE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF DES-
CO-
NECT ADO
(OFF) DES-
CO-
NECT ADO
(OFF) DES-
CO-
NECT ADO
(OFF)
TCS
UB5US0S0.book Page 4 Thursday, December 17, 2020 12:40 PM
Page 20 of 118

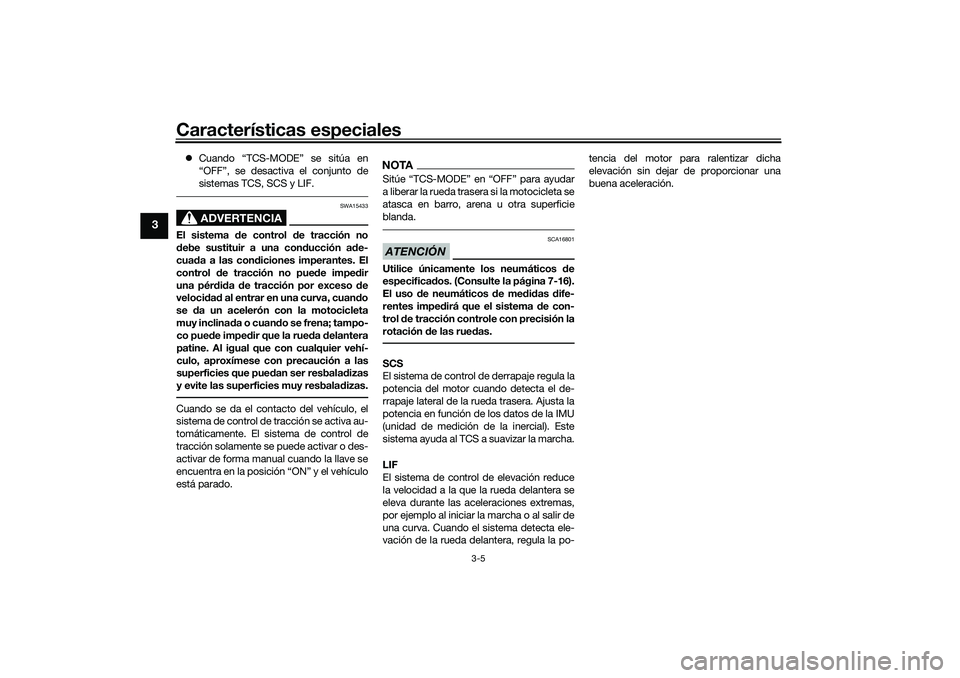

Características especiales
3-5
3
Cuando “TCS-MODE” se sitúa en
“OFF”, se desactiva el conjunto de
sistemas TCS, SCS y LIF.
ADVERTENCIA
SWA15433
El sistema de control d e tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pued an ser resbaladizas
y evite las superficies muy resbala dizas.Cuando se da el contacto del vehículo, el
sistema de control de tracción se activa au-
tomáticamente. El sistema de control de
tracción solamente se puede activar o des-
activar de forma manual cuando la llave se
encuentra en la posición “ON” y el vehículo
está parado.
NOTA
a liberar la rueda trasera si la motocicleta se
atasca en barro, arena u otra superficie
blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 7-16).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema de con-
trol de tracción controle con precisión la
rotación de las rue das.SCS
El sistema de control de derrapaje regula la
potencia del motor cuando detecta el de-
rrapaje lateral de la rueda trasera. Ajusta la
potencia en función de los datos de la IMU
(unidad de medición de la inercial). Este
sistema ayuda al TCS a suavizar la marcha.
LIF
El sistema de control de elevación reduce
la velocidad a la que la rueda delantera se
eleva durante las aceleraciones extremas,
por ejemplo al iniciar la marcha o al salir de
una curva. Cuando el sistema detecta ele-
vación de la rueda delantera, regula la po- tencia del motor para ralentizar dicha
elevación sin dejar de proporcionar una
buena aceleración.
UB5US0S0.book Page 5 Thursday, December 17, 2020 12:40 PM
