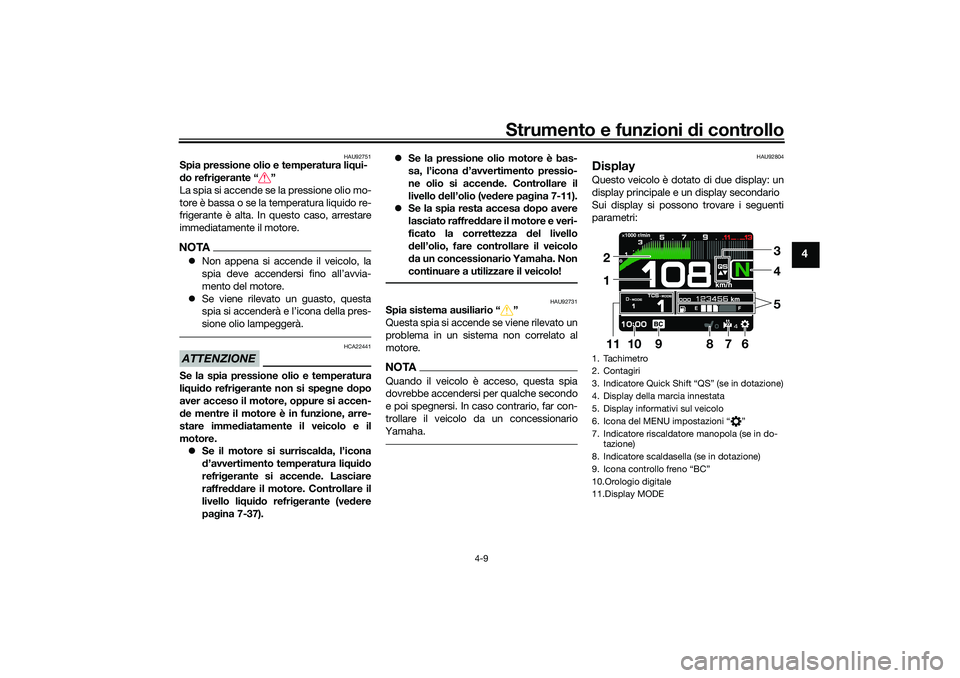

Strumento e funzioni di controllo
4-9
4
HAU92751
Spia pressione olio e temperatura li qui-
d o refri gerante “ ”
La spia si accende se la pressione olio mo-
tore è bassa o se la temperatura liquido re-
frigerante è alta. In questo caso, arrestare
immediatamente il motore.NOTA Non appena si accende il veicolo, la
spia deve accendersi fino all’avvia-
mento del motore.
 Se viene rilevato un guasto, questa
spia si accenderà e l’icona della pres-
sione olio lampeggerà.ATTENZIONE
HCA22441
Se la spia pressione olio e temperatura
liq ui do refri gerante non si spe gne dopo
aver acceso il motore, oppure si accen-
d e mentre il motore è in funzione, arre-
stare imme diatamente il veicolo e il
motore.  Se il motore si surriscal da, l’icona
d ’avvertimento temperatura li qui do
refri gerante si accen de. Lasciare
raffreddare il motore. Controllare il
livello li qui do refri gerante (ved ere
pa gina 7-37). 
Se la pressione olio motore è bas-
sa, l’icona d’avvertimento pressio-
ne olio si accen de. Controllare il
livello dell’olio (ve dere pa gina 7-11).
 Se la spia resta accesa d opo avere
lasciato raffre ddare il motore e veri-
ficato la correttezza del livello
d ell’olio, fare controllare il veicolo
d a un concessionario Yamaha. Non
continuare a utilizzare il veicolo!
HAU92731
Spia sistema ausiliario “ ”
Questa spia si accende se viene rilevato un
problema in un sistema non correlato al
motore.NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. In caso contrario, far con-
trollare il veicolo da un concessionario
Yamaha.
HAU92804
DisplayQuesto veicolo è dotato di due display: un
display principale e un display secondario
Sui display si possono trovare i seguenti
parametri:1. Tachimetro
2. Contagiri
3. Indicatore Quick Shift “QS” (se in dotazione)
4. Display della marcia innestata
5. Display informativi sul veicolo
6. Icona del MENU impostazioni “ ”
7. Indicatore riscaldatore manopola (se in do- tazione)
8. Indicatore scaldasella (se in dotazione)
9. Icona controllo freno “BC”
10.Orologio digitale
11.Display MODE
4
7
6
1011
9
35
8
12
UB5UH0H0.book Page 9 Thursday, December 17, 2020 11:47 AM

Strumento e funzioni di controllo
4-10
4
NOTAQuesto modello utilizza display a cri-
stalli liquidi con transistor a film sottile
(TFT LCD) per consentire contrasto e
leggibilità ottimali in varie condizioni di
luce. Tuttavia, data la natura di questa
tecnologia, è normale che un numero
ridotto di pixel risulti inattivo.
 È possibile commutare le unità visua-
lizzate tra chilometri/miglia e gradi
Celsius/Fahrenheit. Vedere “Unit” a
pagina 4-20.
AVVERTENZA
HWA18210
Arrestare il veicolo prima d i apportare
mo difiche alle impostazioni. Il cambia-
mento delle impostazioni durante la
marcia può distrarre il pilota e d aumen-
tare il rischio di un inci dente.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Conta giri
Il contagiri indica il regime motore, calcola-
to dalla velocità di rotazione dell’albero mo-
tore ed espresso in giri al minuto (giri/min).
ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10600 giri/min. e oltreDisplay informativi sul veicolo

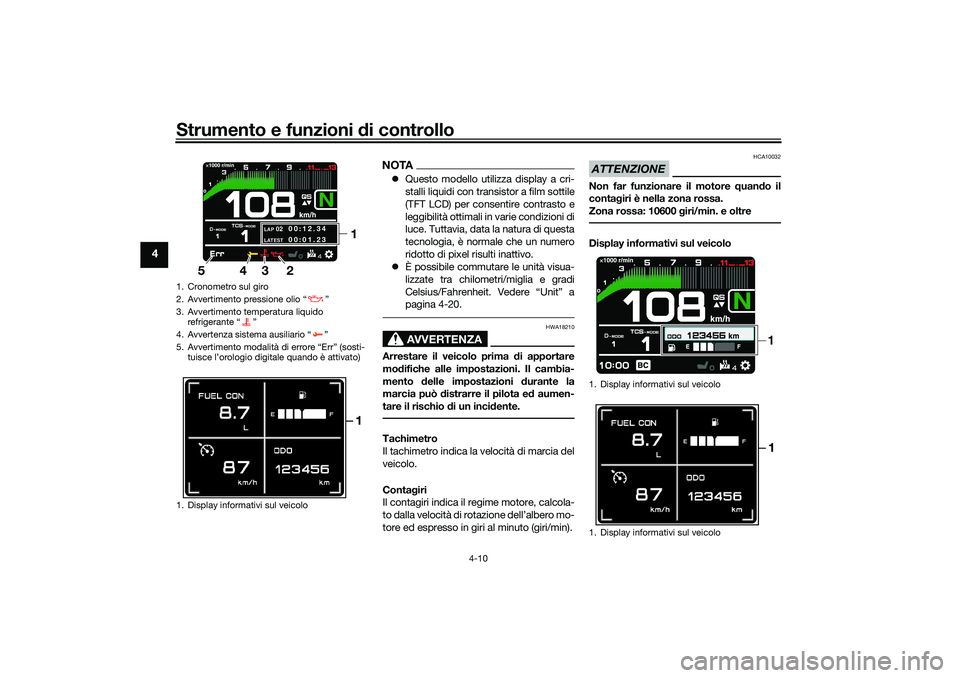

1. Cronometro sul giro
2. Avvertimento pressione olio “ ”
3. Avvertimento temperatura liquido
refrigerante “ ”
4. Avvertenza sistema ausiliario “ ”
5. Avvertimento modalità di errore “Err” (sosti- tuisce l’orologio digitale quando è attivato)
1. Display informativi sul veicolo
LAP
02
LATEST
00:12.3 4
00:01.23
1
4 3
2
5
1
1. Display informativi sul veicolo
1. Display informativi sul veicolo
11
UB5UH0H0.book Page 10 Thursday, December 17, 2020 11:47 AM

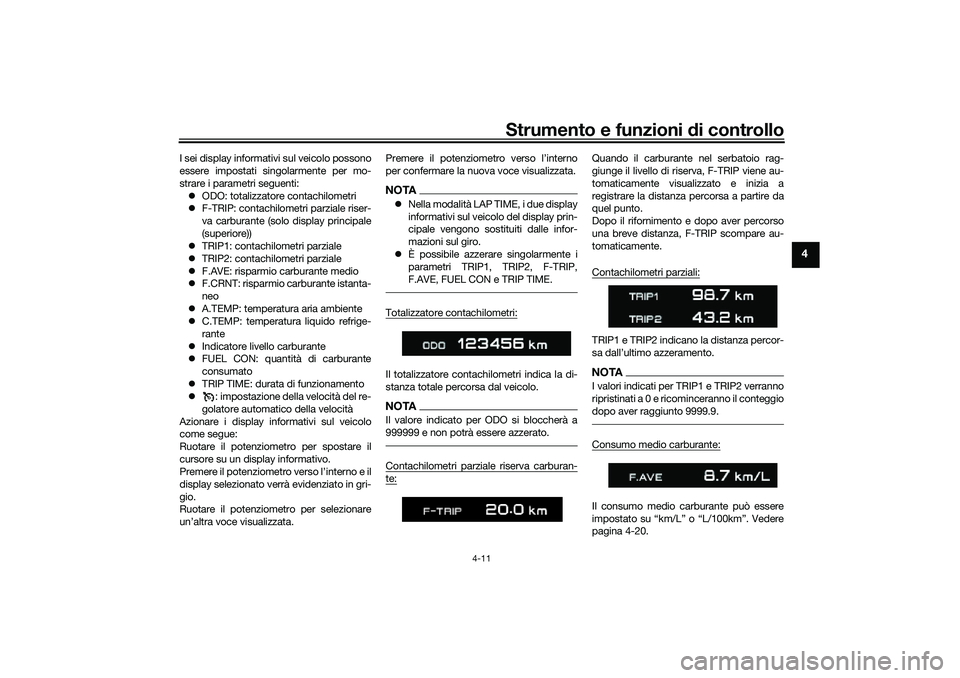

Strumento e funzioni di controllo
4-11
4
I sei display informativi sul veicolo possono
essere impostati singolarmente per mo-
strare i parametri seguenti:
 ODO: totalizzatore contachilometri
 F-TRIP: contachilometri parziale riser-
va carburante (solo display principale
(superiore))
 TRIP1: contachilometri parziale
 TRIP2: contachilometri parziale
 F.AVE: risparmio carburante medio
 F.CRNT: risparmio carburante istanta-
neo
 A.TEMP: temperatura aria ambiente
 C.TEMP: temperatura liquido refrige-
rante
 Indicatore livello carburante
 FUEL CON: quantità di carburante
consumato
 TRIP TIME: durata di funzionamento
 : impostazione della velocità del re-
golatore automatico della velocità
Azionare i display informativi sul veicolo
come segue:
Ruotare il potenziometro per spostare il
cursore su un display informativo.
Premere il potenziometr o verso l’interno e il
display selezionato verrà evidenziato in gri-
gio.
Ruotare il potenziometro per selezionare
un’altra voce visualizzata. Premere il potenziome
tro verso l’interno
per confermare la nuova voce visualizzata.
NOTA Nella modalità LAP TIME, i due display
informativi sul veicolo del display prin-
cipale vengono sostituiti dalle infor-
mazioni sul giro.
 È possibile azzerare singolarmente i
parametri TRIP1, TRIP2, F-TRIP,
F.AVE, FUEL CON e TRIP TIME.Totalizzatore contachilometri:Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo.NOTAIl valore indicato per ODO si bloccherà a
999999 e non potrà essere azzerato.Contachilometri parziale riserva carburan-te:
Quando il carburante nel serbatoio rag-
giunge il livello di riserva, F-TRIP viene au-
tomaticamente visualizzato e inizia a
registrare la distanza percorsa a partire da
quel punto.
Dopo il rifornimento e dopo aver percorso
una breve distanza, F-TRIP scompare au-
tomaticamente.
Contachilometri parziali:TRIP1 e TRIP2 indicano la distanza percor-
NOTAI valori indicati per TRIP1 e TRIP2 verranno
ripristinati a 0 e ricominceranno il conteggio
dopo aver raggiunto 9999.9.Consumo medio carburante:Il consumo medio carburante può essere

pagina 4-20.
UB5UH0H0.book Page 11 Thursday, December 17, 2020 11:47 AM

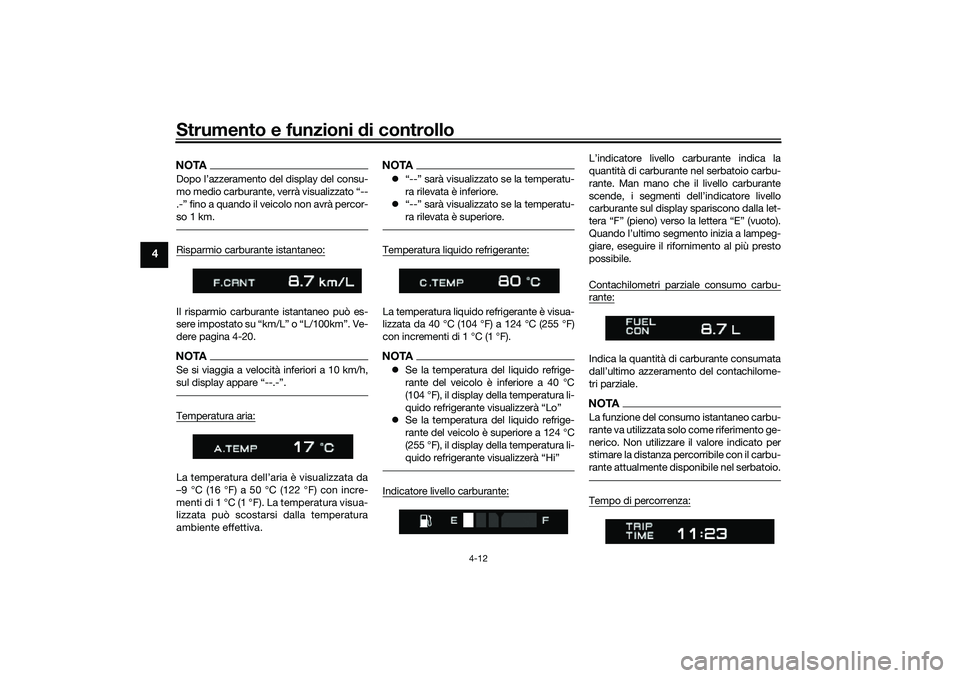

Strumento e funzioni di controllo
4-12
4
NOTADopo l’azzeramento del display del consu-
mo medio carburante, verrà visualizzato “--
.-” fino a quando il veicolo non avrà percor-
so 1 km.Risparmio carburante istantaneo:Il risparmio carburante istantaneo può es-
sere impostato su “km/L” o “L/100km”. Ve-
dere pagina 4-20.NOTASe si viaggia a velocità inferiori a 10 km/h,
Temperatura aria:
…9 °C (16 °F) a 50 °C (122 °F) con incre-
menti di 1 °C (1 °F). La temperatura visua-
lizzata può scostarsi dalla temperatura
ambiente effettiva.
NOTA“--” sarà visualizzato se la temperatu-
ra rilevata è inferiore.
 “--” sarà visualizzato se la temperatu-
ra rilevata è superiore.Temperatura liquido refrigerante:La temperatura liquido refrigerante è visua-
lizzata da 40 °C (104 °F) a 124 °C (255 °F)
con incrementi di 1 °C (1 °F).NOTASe la temperatura del liquido refrige-
rante del veicolo è inferiore a 40 °C
(104 °F), il display della temperatura li-
quido refrigerante visualizzerà “Lo”
 Se la temperatura del liquido refrige-
rante del veicolo è superiore a 124 °C
(255 °F), il display della temperatura li-
quido refrigerante visualizzerà “Hi”Indicatore livello carburante:
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono dalla let-
tera “F” (pieno) verso la lettera “E” (vuoto).
Quando l’ultimo segmento inizia a lampeg-
giare, eseguire il rifornimento al più presto
possibile.
Contachilometri parziale consumo carbu-rante:Indica la quantità di carburante consumata
dall’ultimo azzeramento del contachilome-
tri parziale.NOTALa funzione del consumo istantaneo carbu-
rante va utilizzata solo come riferimento ge-
nerico. Non utilizzare il valore indicato per
stimare la distanza percorribile con il carbu-
rante attualmente disponibile nel serbatoio.Tempo di percorrenza:
UB5UH0H0.book Page 12 Thursday, December 17, 2020 11:47 AM

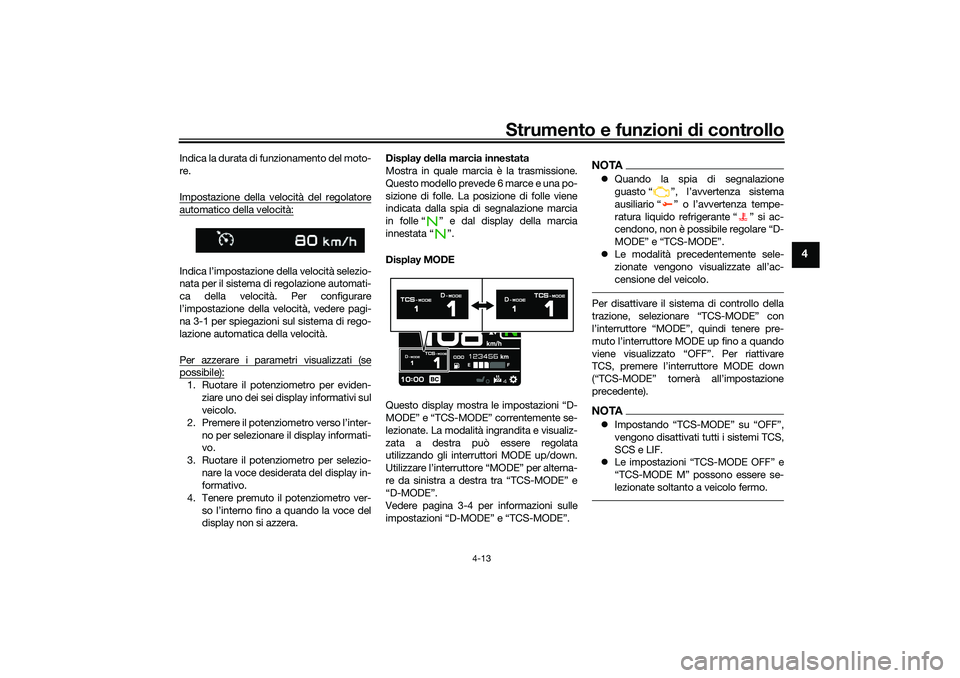

Strumento e funzioni di controllo
4-13
4
Indica la durata di funzionamento del moto-
re.
Impostazione della velocità del regolatoreautomatico della velocità:Indica l’impostazione della velocità selezio-
nata per il sistema di regolazione automati-
ca della velocità. Per configurare
l’impostazione della velocità, vedere pagi-
na 3-1 per spiegazioni sul sistema di rego-
lazione automatica della velocità.
Per azzerare i parame tri visualizzati (sepossibile):1. Ruotare il potenziometro per eviden-
ziare uno dei sei display informativi sul
veicolo.
2. Premere il potenziometro verso l’inter- no per selezionare il display informati-
vo.
3. Ruotare il potenziometro per selezio- nare la voce desiderata del display in-
formativo.
4. Tenere premuto il potenziometro ver- so l’interno fino a quando la voce del
display non si azzera. Display
della marcia innestata
Mostra in quale marcia è la trasmissione.
Questo modello prevede 6 marce e una po-
sizione di folle. La posizione di folle viene
indicata dalla spia di segnalazione marcia
in folle “ ” e dal display della marcia
innestata “ ”.
Display MODE
Questo display mostra le impostazioni “D-
MODE” e “TCS-MODE” correntemente se-
lezionate. La modalità ingrandita e visualiz-
zata a destra può essere regolata
utilizzando gli interruttori MODE up/down.
Utilizzare l’interruttore “MODE” per alterna-
re da sinistra a destra tra “TCS-MODE” e
“D-MODE”.
Vedere pagina 3-4 per informazioni sulle
impostazioni “D-MODE” e “TCS-MODE”.
NOTA Quando la spia di segnalazione
guasto “ ”, l’avvertenza sistema
ausiliario “ ” o l’avvertenza tempe-
ratura liquido refrigerante “ ” si ac-
cendono, non è possibile regolare “D-
MODE” e “TCS-MODE”.
 Le modalità precedentemente sele-
zionate vengono visualizzate all’ac-
censione del veicolo.Per disattivare il sistema di controllo della
trazione, selezionare “TCS-MODE” con
l’interruttore “MODE”, quindi tenere pre-
muto l’interruttore MODE up fino a quando
viene visualizzato “OFF”. Per riattivare
TCS, premere l’interruttore MODE down
(“TCS-MODE” tornerà all’impostazione
precedente).NOTAImpostando “TCS-MODE” su “OFF”,
vengono disattivati tutti i sistemi TCS,
SCS e LIF.
 Le impostazioni “TCS-MODE OFF” e
“TCS-MODE M” possono essere se-
lezionate soltanto a veicolo fermo.
UB5UH0H0.book Page 13 Thursday, December 17, 2020 11:47 AM

Strumento e funzioni di controllo
4-14
4
Orologio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Vedere pagina 4-20 per impostare l’orolo-
gio digitale.
In dicatore Quick Shift “QS” (se in dota-
zione)
Quando è in grado di spostarsi, il rispettivo
QS o diventa verde.
Quando non è in grado di spostarsi, QS è bianco.
Se la funzione QS è disattivata, QS
non viene visualizzato.
Le funzioni QS possono essere attivate o
disattivate nell’impostazione MENU. Vede-
re pagina 4-18.NOTA
verso il basso sono indipendenti e possono
essere attivate separatamente.
Per maggiori informazioni sul sistema QS,
Icona MENU Impostazioni “ ”
Scegliere questa icona e premere il poten-
ziometro per accedere al MENU imposta-
zioni. (Vedere pagina 4-16.) In
dicatore riscal datore manopola (se in
d otazione)
È possibile utilizzare i riscaldatori manopola
quando il motore è in funzione. Ci sono 10
livelli di temperatura. Quando è attivato,
l’indicatore visualizza il livello di temperatu-
ra da 1 (il più basso) a 10 (il più alto).
Per attivare il riscaldatore manopola, utiliz-
zare il potenziometro per evidenziare il di-
splay del riscaldatore manopola con il
cursore.
Premere il potenziometro verso l’interno
per selezionare la funzione riscaldatore ma-
nopola.
Una volta selezionato, ruotare il potenzio-
metro su e giù per regolare il livello di tem-
peratura.
Premere il potenziometro verso l’interno
per confermare il livello della temperatura e
uscire alla funzione riscaldatore manopola.
ATTENZIONE
HCA17932
Ricor darsi di in dossare i guanti
q uand o si usano g li scaldamanopo-
le.
 Non utilizzare gli scal damanopole
q uand o fa cal do. 
Se la manopola o la manopola ac-
celeratore diviene usurata o d an-
ne ggiata, smettere di utilizzare gli
scal damanopole e sostituire le ma-
nopole.

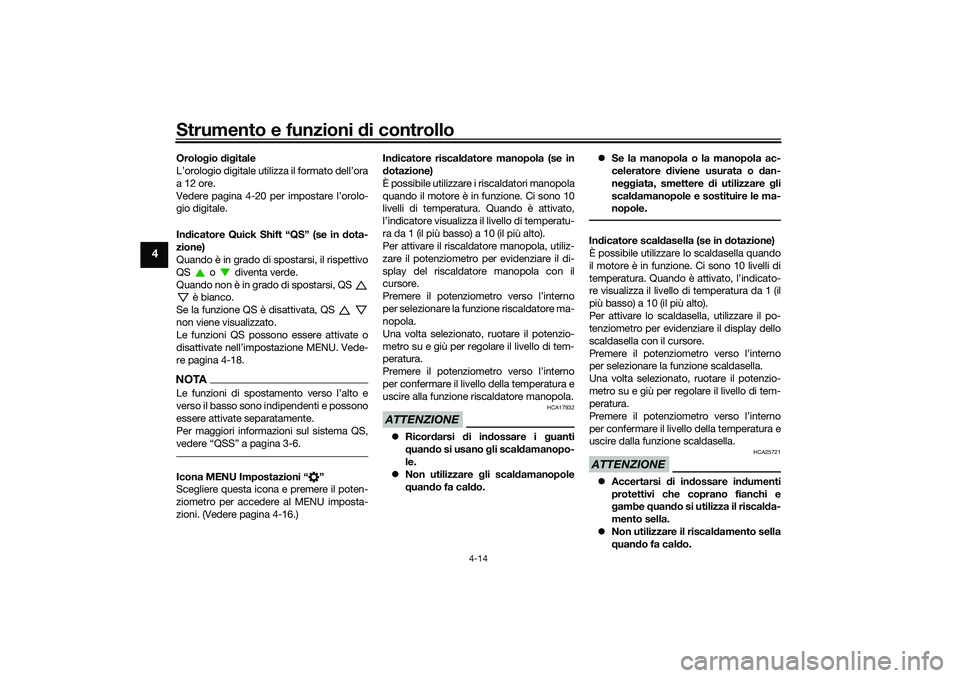

In dicatore scal dasella (se in dotazione)
È possibile utilizzare lo scaldasella quando
il motore è in funzione. Ci sono 10 livelli di
temperatura. Quando è attivato, l’indicato-
re visualizza il livello di temperatura da 1 (il
più basso) a 10 (il più alto).
Per attivare lo scaldasella, utilizzare il po-
tenziometro per evidenziare il display dello
scaldasella con il cursore.
Premere il potenziometro verso l’interno
per selezionare la funzione scaldasella.
Una volta selezionato, ruotare il potenzio-
metro su e giù per regolare il livello di tem-
peratura.
Premere il potenziometro verso l’interno
per confermare il livello della temperatura e
uscire dalla funzione scaldasella.ATTENZIONE
HCA25721
 Accertarsi di in dossare in dumenti
protettivi che coprano fianchi e
g ambe quand o si utilizza il riscal da-
mento sella.
 Non utilizzare il riscal damento sella
q uand o fa cal do.
UB5UH0H0.book Page 14 Thursday, December 17, 2020 11:47 AM

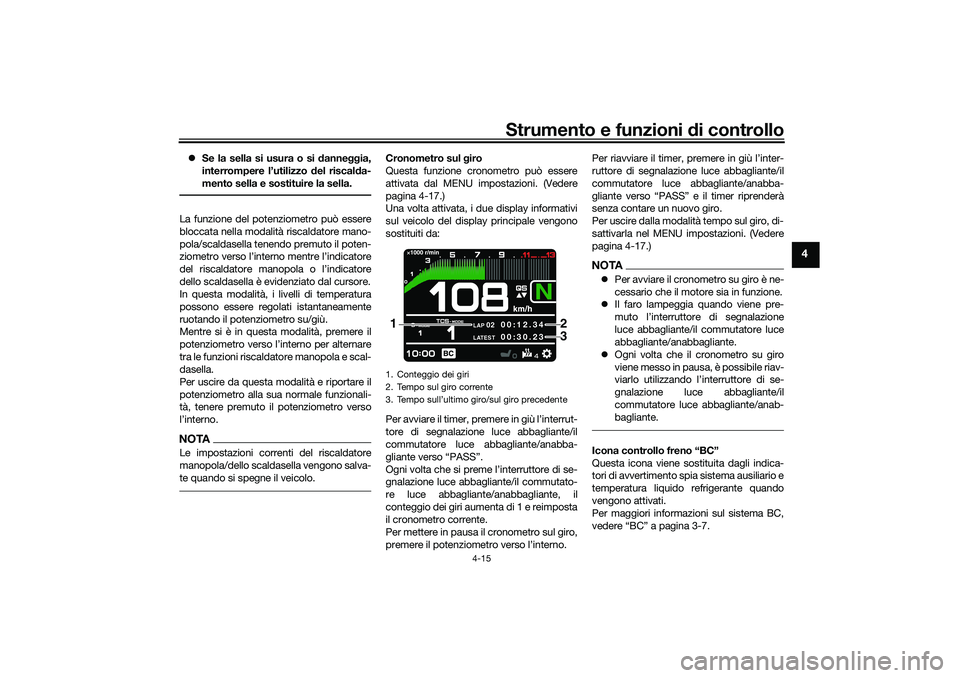

Strumento e funzioni di controllo
4-15
4
 Se la sella si usura o si d anneggia,
interrompere l’utilizzo del riscal da-
mento sella e sostituire la sella.La funzione del potenziometro può essere
bloccata nella modalità riscaldatore mano-
pola/scaldasella tenendo premuto il poten-
ziometro verso l’interno mentre l’indicatore
del riscaldatore manopola o l’indicatore
dello scaldasella è evidenziato dal cursore.
In questa modalità, i livelli di temperatura
possono essere regola ti istantaneamente
ruotando il potenziometro su/giù.
Mentre si è in questa modalità, premere il
potenziometro verso l’interno per alternare
tra le funzioni riscalda tore manopola e scal-
dasella.
Per uscire da questa modalità e riportare il
potenziometro alla sua normale funzionali-
tà, tenere premuto il potenziometro verso
l’interno.NOTALe impostazioni correnti del riscaldatore
manopola/dello scaldasella vengono salva-
te quando si spegne il veicolo.
Cronometro sul giro
Questa funzione cronometro può essere
attivata dal MENU impostazioni. (Vedere
pagina 4-17.)
Una volta attivata, i due display informativi
sul veicolo del display principale vengono
sostituiti da:
Per avviare il timer, premere in giù l’interrut-
tore di segnalazione luce abbagliante/il
commutatore luce abbagliante/anabba-
gliante verso “PASS”.
Ogni volta che si preme l’interruttore di se-
gnalazione luce abbagliante/il commutato-
re luce abbagliante/anabbagliante, il
conteggio dei giri aumenta di 1 e reimposta
il cronometro corrente.
Per mettere in pausa il cronometro sul giro,
premere il potenziometro verso l’interno. Per riavviare il timer, premere in giù l’inter-
ruttore di segnalazione luce abbagliante/il
commutatore luce abbagliante/anabba-
gliante verso “PASS” e il timer riprenderà
senza contare un nuovo giro.
Per uscire dalla modalità tempo sul giro, di-
sattivarla nel MENU impostazioni. (Vedere
pagina 4-17.)
NOTA
Per avviare il cronometro su giro è ne-
cessario che il motore sia in funzione.
 Il faro lampeggia quando viene pre-
muto l’interruttore di segnalazione
luce abbagliante/il commutatore luce
abbagliante/anabbagliante.
 Ogni volta che il cronometro su giro
viene messo in pausa, è possibile riav-
viarlo utilizzando l’interruttore di se-
gnalazione luce abbagliante/il
commutatore luce abbagliante/anab-
bagliante.Icona controllo freno “BC”
Questa icona viene sostituita dagli indica-
tori di avvertimento spia sistema ausiliario e
temperatura liquido refrigerante quando
vengono attivati.
Per maggiori informazioni sul sistema BC,
vedere “BC” a pagina 3-7.
1. Conteggio dei giri
2. Tempo sul giro corrente
3. Tempo sull’ultimo giro/sul giro precedente
LAP
02
LATEST
00:12.3 4
00:3 0.23
2
1
3
UB5UH0H0.book Page 15 Thursday, December 17, 2020 11:47 AM

Strumento e funzioni di controllo
4-16
4

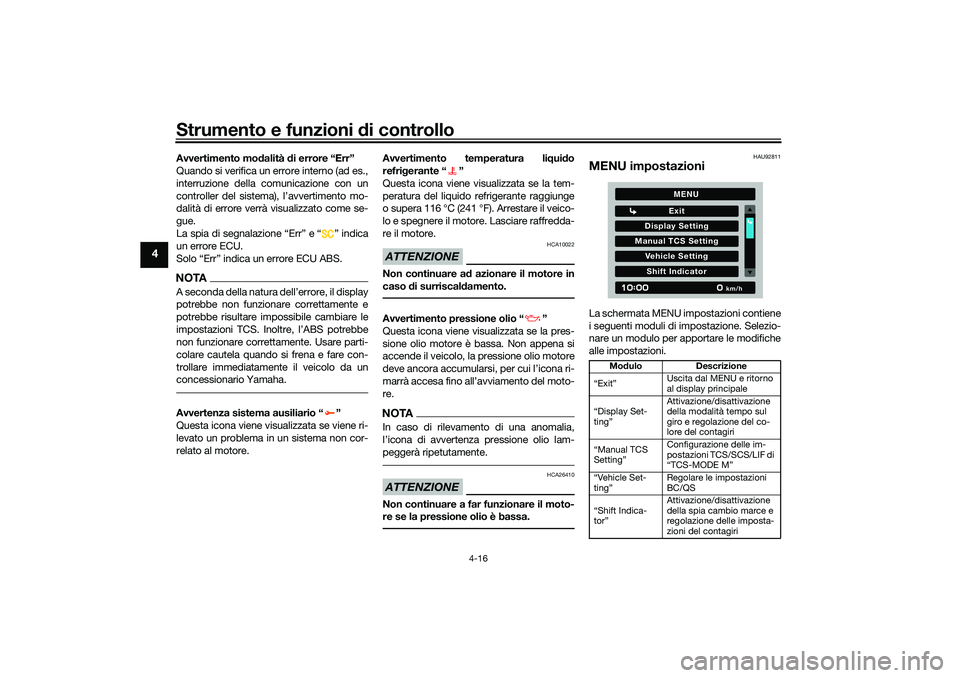

Avvertimento modalità di errore “Err”
Quando si verifica un errore interno (ad es.,
interruzione della comunicazione con un
controller del sistema), l’avvertimento mo-
dalità di errore verrà visualizzato come se-
gue.
La spia di segnalazione “Err” e “ ” indica
un errore ECU.
Solo “Err” indica un errore ECU ABS.NOTA
potrebbe non funzionare correttamente e
potrebbe risultare impossibile cambiare le
impostazioni TCS. In
non funzionare correttamente. Usare parti-
colare cautela quando si frena e fare con-
trollare immediatamente il veicolo da un
concessionario Yamaha.Avvertenza sistema ausiliario “ ”
Questa icona viene visualizzata se viene ri-
levato un problema in un sistema non cor-
relato al motore. Avvertimento temperatura li
qui do
refri gerante “ ”
Questa icona viene visualizzata se la tem-
peratura del liquido refrigerante raggiunge
o supera 116 °C (241 °F). Arrestare il veico-
lo e spegnere il motore. Lasciare raffredda-
re il motore.
ATTENZIONE
HCA10022
Non continuare a d azionare il motore in
caso di surriscal damento.Avvertimento pressione olio “ ”
Questa icona viene visualizzata se la pres-
sione olio motore è bassa. Non appena si
accende il veicolo, la pressione olio motore
deve ancora accumularsi, per cui l’icona ri-
marrà accesa fino all’avviamento del moto-
re.NOTAIn caso di rilevamento di una anomalia,

peggerà ripetutamente.ATTENZIONE
HCA26410
Non continuare a far funzionare il moto-
re se la pressione olio è bassa.
HAU92811
MENU impostazioniLa schermata MENU impostazioni contiene
i seguenti moduli di impostazione. Selezio-
nare un modulo per apportare le modifiche
alle impostazioni.
Mo dulo Descrizione
“Exit” Uscita dal MENU e ritorno
al display principale
“Display Set-
ting” Attivazione/disattivazione
della modalità tempo sul
giro e regolazione del co-
lore del contagiri
“Manual TCS
Setting” Configurazione delle im-
postazioni TCS/SCS/LIF di
“TCS-MODE M”
“Vehicle Set-
ting” Regolare le impostazioni
BC/QS
“Shift Indica-
tor” Attivazione/disattivazione
della spia cambio marce e
regolazione delle imposta-
zioni del contagiri
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Indicator
km/h
MENU
UB5UH0H0.book Page 16 Thursday, December 17, 2020 11:47 AM

Strumento e funzioni di controllo
4-17
4

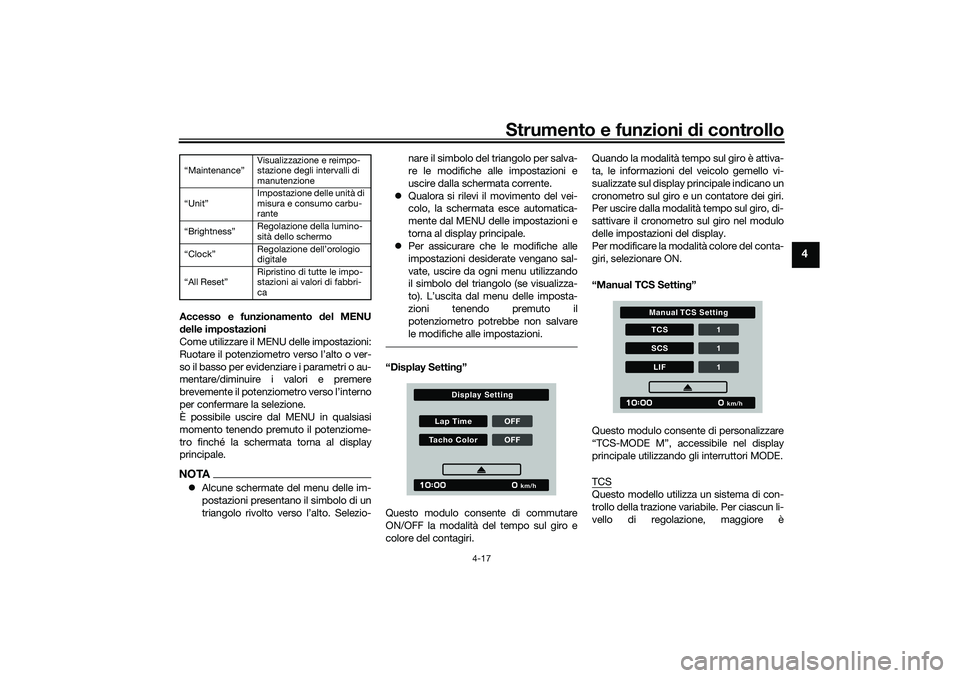

Accesso e funzionamento del MENU
d elle impostazioni
Come utilizzare il MENU delle impostazioni:
Ruotare il potenziometro verso l’alto o ver-
so il basso per evidenziare i parametri o au-
mentare/diminuire i valori e premere
brevemente il potenziometro verso l’interno
per confermare la selezione.
È possibile uscire dal MENU in qualsiasi
momento tenendo premuto il potenziome-
tro finché la schermata torna al display
principale.NOTA Alcune schermate del menu delle im-
postazioni presentano il simbolo di un
triangolo rivolto verso l’alto. Selezio- nare il simbolo del triangolo per salva-
re le modifiche alle impostazioni e
uscire dalla schermata corrente.
 Qualora si rilevi il movimento del vei-
colo, la schermata esce automatica-
mente dal MENU delle impostazioni e
torna al display principale.
 Per assicurare che le modifiche alle
impostazioni desiderate vengano sal-
vate, uscire da ogni menu utilizzando
il simbolo del triangolo (se visualizza-
to). L’uscita dal menu delle imposta-
zioni tenendo premuto il
potenziometro potrebbe non salvare
le modifiche alle impostazioni.
“Display Settin g”
Questo modulo consente di commutare
ON/OFF la modalità del tempo sul giro e
colore del contagiri. Quando la modalità tempo sul giro è attiva-
ta, le informazioni del veicolo gemello vi-
sualizzate sul display principale indicano un
cronometro sul giro e un contatore dei giri.
Per uscire dalla modalità tempo sul giro, di-
sattivare il cronometro sul giro nel modulo
delle impostazioni del display.
Per modificare la modalità colore del conta-
giri, selezionare ON.
“Manual TCS Settin
g”
Questo modulo consente di personalizzare
“TCS-MODE M”, accessibile nel display
principale utilizzando gli interruttori MODE.
TCS
Questo modello utilizza un sistema di con-
trollo della trazione variabile. Per ciascun li-
vello di regolazione, maggiore è
“Maintenance” Visualizzazione e reimpo-
stazione degli intervalli di
manutenzione
“Unit” Impostazione delle unità di
misura e consumo carbu-
rante
“Brightness” Regolazione della lumino-
sità dello schermo
“Clock” Regolazione dell’orologio
digitale
“All Reset” Ripristino di tutte le impo-
stazioni ai valori di fabbri-
ca
Lap Time OFFTacho Color OFF
km/h
Display Setting
TCS
1SC S 1LIF 1
km/h
Manual TCS Setting
UB5UH0H0.book Page 17 Thursday, December 17, 2020 11:47 AM

Strumento e funzioni di controllo
4-18
4

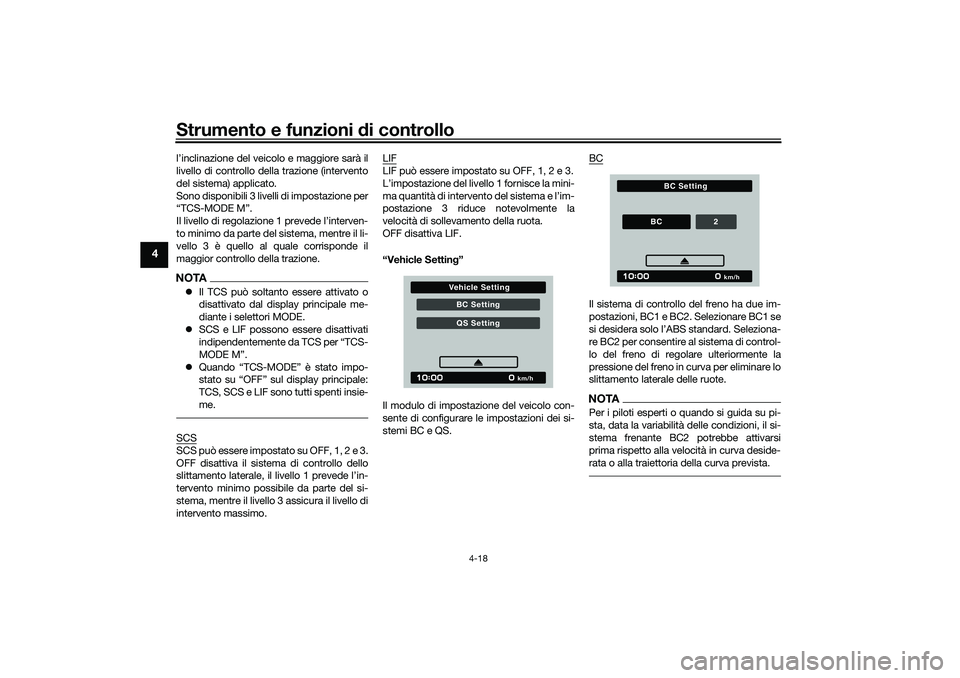

l’inclinazione del veicolo e maggiore sarà il
livello di controllo della trazione (intervento
del sistema) applicato.
Sono disponibili 3 livelli di impostazione per
“TCS-MODE M”.
Il livello di regolazione 1 prevede l’interven-
to minimo da parte del sistema, mentre il li-
vello 3 è quello al quale corrisponde il
maggior controllo della trazione.NOTA Il TCS può soltanto essere attivato o
disattivato dal display principale me-
diante i selettori MODE.
 SCS e LIF possono essere disattivati
indipendentemente da TCS per “TCS-
MODE M”.
 Quando “TCS-MODE” è stato impo-
stato su “OFF” sul display principale:
TCS, SCS e LIF sono tutti spenti insie-
me.SCSSCS può essere impostato su OFF, 1, 2 e 3.
OFF disattiva il sistema di controllo dello
slittamento laterale, il livello 1 prevede l’in-
tervento minimo possibile da parte del si-
stema, mentre il livello 3 assicura il livello di
intervento massimo. LIF
LIF può essere impostato su OFF, 1, 2 e 3.
L’impostazione del livello 1 fornisce la mini-
ma quantità di intervento del sistema e l’im-
postazione 3 riduce notevolmente la
velocità di sollevamento della ruota.
OFF disattiva LIF.
“Vehicle Settin
g”
Il modulo di impostazione del veicolo con-
sente di configurare le impostazioni dei si-
stemi BC e QS. BC
Il sistema di controllo del freno ha due im-
postazioni, BC1 e BC2. Selezionare BC1 se
si desidera solo l’ABS standard. Seleziona-
re BC2 per consentire al sistema di control-
lo del freno di regolare ulteriormente la
pressione del freno in curva per eliminare lo
slittamento laterale delle ruote.NOTAPer i piloti esperti o quando si guida su pi-
sta, data la variabilità delle condizioni, il si-
stema frenante BC2 potrebbe attivarsi
prima rispetto alla velocità in curva deside-
rata o alla traiettoria della curva prevista.
BC S
ettingQS S etting
km/h
Vehicle Setting
km/h
BC Setting
BC
2
UB5UH0H0.book Page 18 Thursday, December 17, 2020 11:47 AM
