YAMAHA TRACER 900 GT 2018 Manual de utilização (in Portuguese)

Informações relativas à segurança
1-4
1
Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces- sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
pecione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afetar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico do motociclo pode
UB1JP0P0.book Page 4 Friday, February 9, 2018 8:45 AM

Informações relativas à segurança
1-5
1
ocorrer uma falha elétrica, a qual pode
causar uma perda perigosa de potên-
cia das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-17 para saber as es-
pecificações dos pneus e obter mais infor-
mações sobre a manutenção e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição OFF e de que
não existem fugas de combustível.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual). 
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UB1JP0P0.book Page 5 Friday, February 9, 2018 8:45 AM

Descrição
2-1
2
PAU10411
Vista esquerda
1
2
3
4,56
10
11
8
7
9

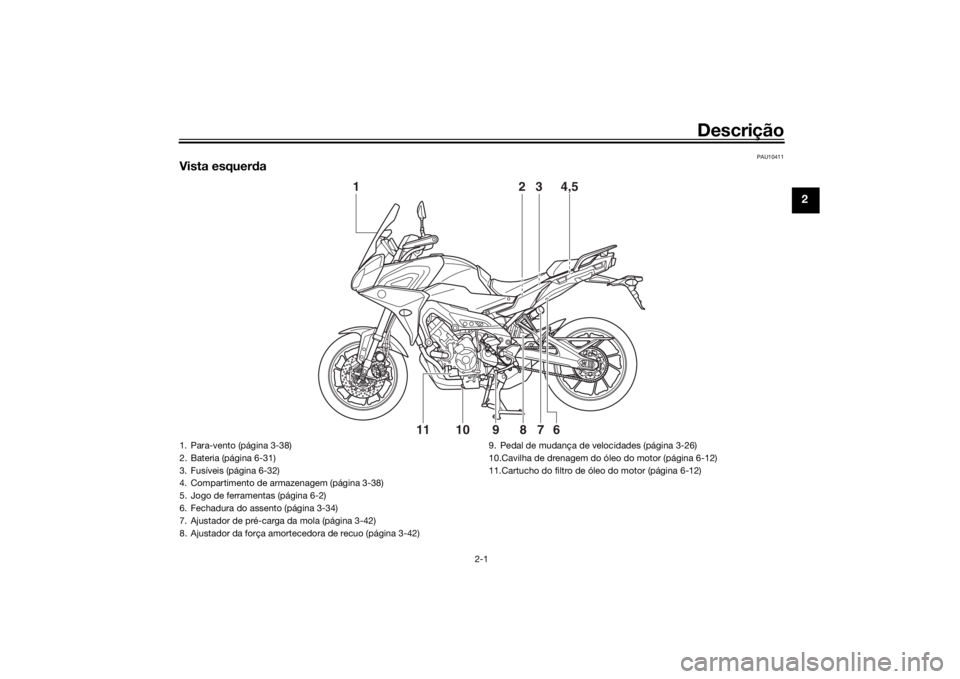

1. Para-vento (página 3-38)
2. Bateria (página 6-31)
3. Fusíveis (página 6-32)
4. Compartimento de armazenagem (página 3-38)
5. Jogo de ferramentas (página 6-2)
6. Fechadura do assento (página 3-34)
7. Ajustador de pré-carga da mola (página 3-42)
8. Ajustador da força amortecedora de recuo (página 3-42) 9. Pedal de mudança de velocidades (página 3-26)
10.Cavilha de drenagem do óleo do motor (página 6-12)
11.Cartucho do filtro de óleo do motor (página 6-12)
UB1JP0P0.book Page 1 Friday, February 9, 2018 8:45 AM

Descrição
2-2
2
PAU10421
Vista direita
1
2
3,4,5
6
7
8
9
10
11

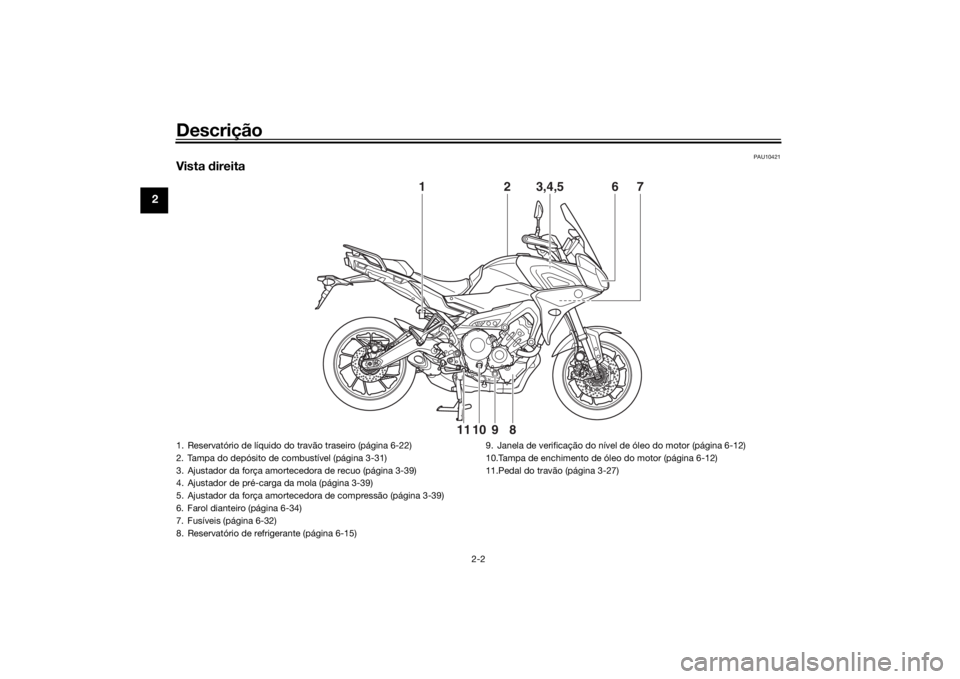

1. Reservatório de líquido do travão traseiro (página 6-22)
2. Tampa do depósito de combustível (página 3-31)
3. Ajustador da força amortecedora de recuo (página 3-39)
4. Ajustador de pré-carga da mola (página 3-39)
5. Ajustador da força amortecedora de compressão (página 3-39)
6. Farol dianteiro (página 6-34)
7. Fusíveis (página 6-32)
8. Reservatório de refrigerante (página 6-15) 9. Janela de verificação do nível de óleo do motor (página 6-12)
10.Tampa de enchimento de óleo do motor (página 6-12)
11.Pedal do travão (página 3-27)UB1JP0P0.book Page 2 Friday, February 9, 2018 8:45 AM

Descrição
2-3
2
PAU10431
Controlos e instrumentos
1
2
78,9
9
10
6
5
3
4

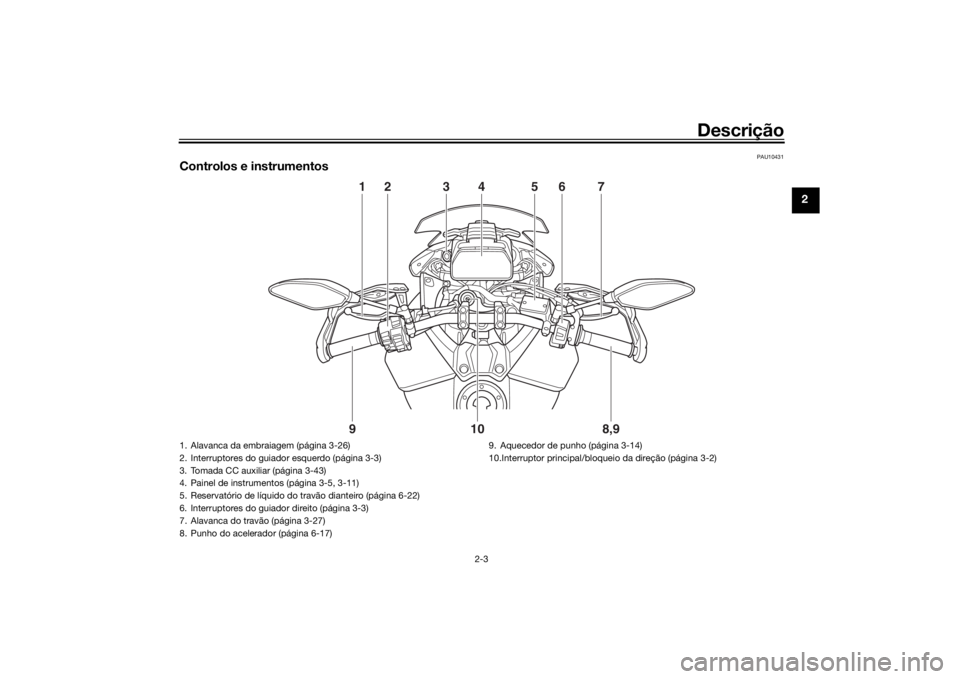

1. Alavanca da embraiagem (página 3-26)
2. Interruptores do guiador esquerdo (página 3-3)
3. Tomada CC auxiliar (página 3-43)
4. Painel de instrumentos (página 3-5, 3-11)
5. Reservatório de líquido do travão dianteiro (página 6-22)
6. Interruptores do guiador direito (página 3-3)
7. Alavanca do travão (página 3-27)
8. Punho do acelerador (página 6-17)9. Aquecedor de punho (página 3-14)
10.Interruptor principal/bloqueio da direção (página 3-2)
UB1JP0P0.book Page 3 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-1
3
PAU10979
Sistema imobiliza dorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chaves
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo
 duas chaves normais
 um transmissor-recetor (em cada
chave)
 uma unidade imobilizadora (no veícu-
lo)
 uma ECU (no veículo)
 um indicador luminoso do sistema
(página 3-7) Sobre as chaves
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Guarde a chave de recon-
figuração do código num local seguro. Se
necessário, leve o veículo e as três chaves
a um concessionário Yamaha para as re-
configurar.
Não use a chave com o arco vermelho para
conduzir o veículo. Esta chave destina-se
apenas a ser utilizada para a reconfigura-
ção das chaves de série. Use sempre uma
chave de série para a condução do veículo.
NOTA
Mantenha as chaves normais e as
chaves de outros sistemas imobiliza-
dores afastadas da chave de reconfi-
guração do código.
 Mantenha as chaves de outro sistema
imobilizador afastadas do interruptor
principal, uma vez que podem causar
interferência no sinal.PRECAUÇÃO
PCA11823
NÃO PERCA A CHAVE DE RECONFIGU-
RAÇÃO DO CÓDIGO! SE A PERDER
CONTACTE O CONCESSIONÁRIO IME-
DIATAMENTE! Se per der a chave de re-
configuração do cód igo, as chaves
pa drão existentes continuam a po der ser utiliza
das para ligar o veículo. No en-
tanto, não é possível configurar uma
nova chave pa drão. Se tod as as chaves
tiverem si do per did as ou danificad as,
será necessário substituir to do o siste-
ma imobiliza dor. Por isso, as chaves d e-
vem ser trata das com cui dad o.
 Não mergulhar em água.
 Não expor a temperaturas eleva-
das.
 Não colocar próximo de ímanes.
 Não colocar junto d e objetos que
emitam sinais elétricos.
 Não tratar d e forma descui dad a.
 Não esmagar ou alterar.
 Não desmontar.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.

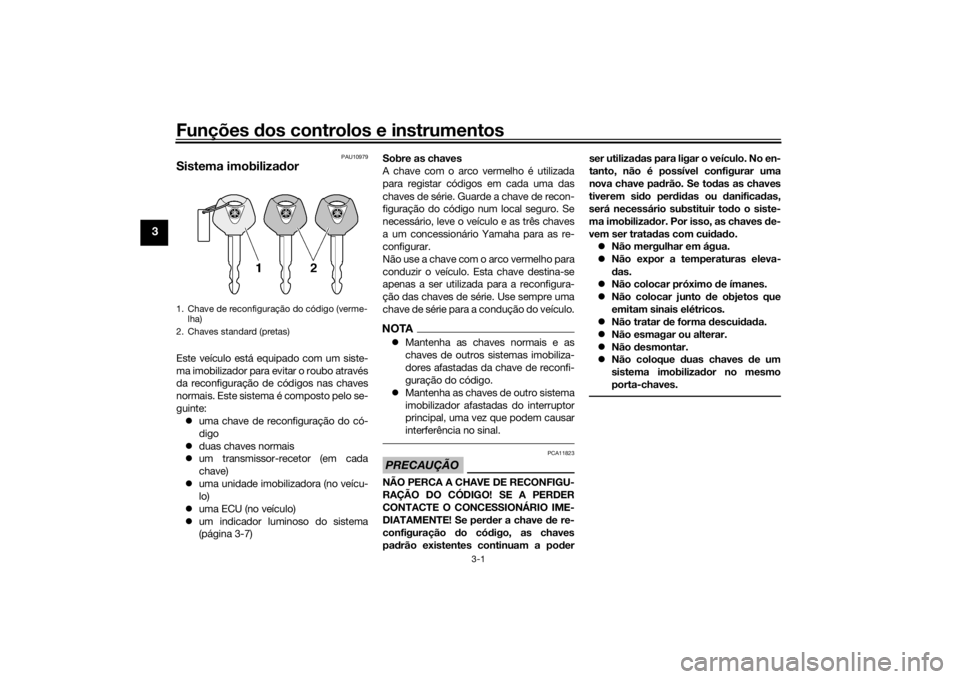

1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)UB1JP0P0.book Page 1 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-2
3
PAU10474

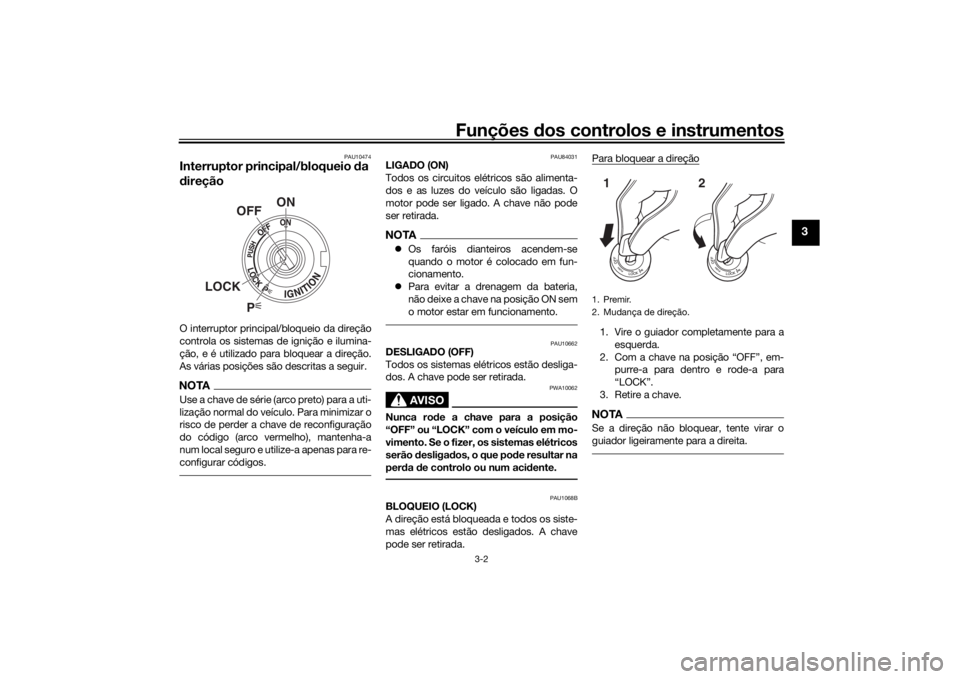

Interruptor principal/bloqueio da
d ireçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU84031
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode
ser retirada.NOTA Os faróis dianteiros acendem-se
quando o motor é colocado em fun-
cionamento.
 Para evitar a drenagem da bateria,
não deixe a chave na posição ON sem
o motor estar em funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada. Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar o
guiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
UB1JP0P0.book Page 2 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-3
3
Para desbloquear a direçãoA partir da posição “LOCK”, empurre a
chave para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal de perigo ou
d e mu dança de direção durante um lon-
go perío do de tempo po de causar um
d escarregamento d a bateria.
PAU66055

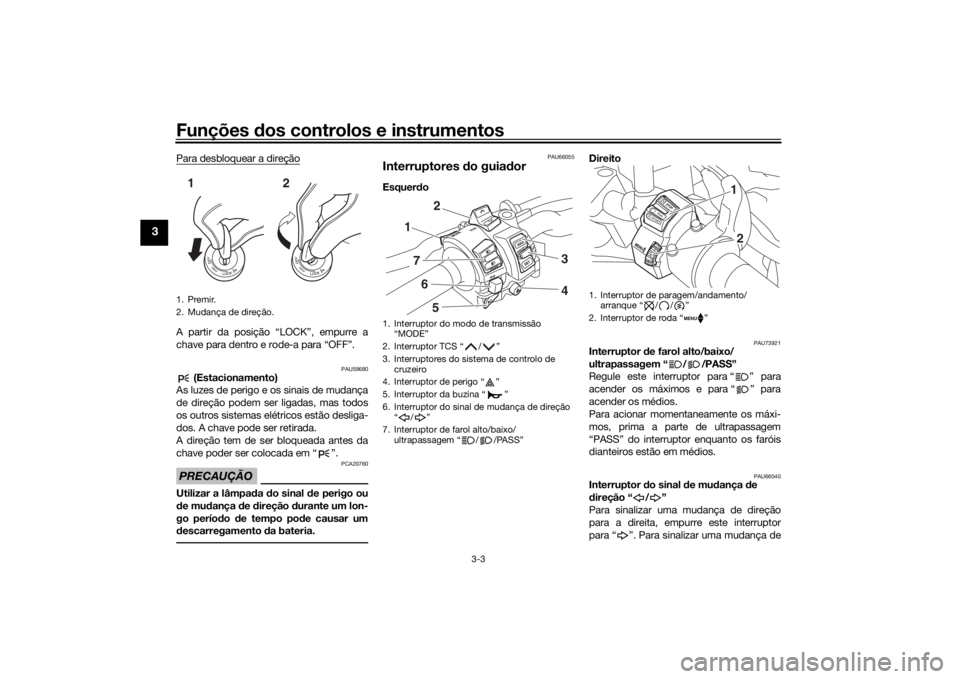

Interruptores do guia dorEsquer do Direito
PAU73921
Interruptor d
e farol alto/baixo/
ultrapassagem “ / /PASS”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
Para acionar momentaneamente os máxi-
mos, prima a parte de ultrapassagem
“PASS” do interruptor enquanto os faróis
dianteiros estão em médios.
PAU66040
Interruptor d o sinal de mudança de
d ireção “ / ”
Para sinalizar uma mudança de direção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
1. Premir.
2. Mudança de direção.12
1. Interruptor do modo de transmissão “MODE”
2. Interruptor TCS “ / ”
3. Interruptores do sistema de controlo de cruzeiro
4. Interruptor de perigo “ ”
5. Interruptor da buzina “ ”
6. Interruptor do sinal de mudança de direção “/”
7. Interruptor de farol alto/baixo/ ultrapassagem “ / /PASS”
2
3
4
5
1
76
1. Interruptor de paragem/andamento/ arranque “ / / ”
2. Interruptor de roda “ ”
1
2
UB1JP0P0.book Page 3 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-4
3
direção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar os sinais de mudança de di-
reção, prima o interruptor depois deste ter
voltado para a posição central.
PAU66030
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU84240
Interruptor TCS “ / ”
Consulte uma explicação do sistema de
controlo de tração na página 3-28.
PAU66060
Interruptor de paragem/an damento/
arranque “ / / ”
Para ligar o motor com o motor de arran-
que, coloque este interruptor em “ ” e
depois prima o interruptor em direção
a “ ”. Consulte a página 5-1 para obter
instruções relativas ao arranque, antes de
colocar o motor em funcionamento.
Coloque este interruptor em “ ” para des-
ligar o motor em caso de emergência, tal
como quando o veículo se vira ou o cabo
do acelerador fica preso.
PAU66010
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes d e perigo durante
um longo períod o de tempo com o mo-
tor desliga do, caso contrário a bateria
pod e descarregar.
PAU84250
Interruptores de controlo d e cruzeiro
Consulte uma explicação do sistema de
controlo de cruzeiro na página 3-8.
PAU84260
Interruptor do mo do d e transmissão
“MODE”
Consulte a página 3-25 para obter explica-
ções sobre o modo de transmissão.
PAU84271
Botão rotativo “ ”
Quando o visor estiver definido como ecrã
principal, utilize o botão rotativo para des-
locar e repor os itens de visualização de in-
formações e para definir os aquecedores
de punho.
Quando voltar para o ecrã do MENU do vi-
sor, utilize o botão rotativo para navegar
pelos módulos de pontos de afinação e al-
terar os pontos de afinação.
Acione o botão rotativo da seguinte forma.
Ro dar para cima - rode o botão para cima
para deslocar para cima ou aumentar o va-
lor de um ponto de afinação.
Ro dar para baixo - rode o botão para bai-
xo para deslocar para baixo ou diminuir o
valor de um ponto de afinação.
Premir rápi do - prima o botão por breves
instantes para selecionar e confirmar as
suas seleções.
Premir longo - prima o botão durante um
segundo para repor um item de visualiza-
ção de informações ou para aceder e sair
do ecrã do MENU.NOTA É possível aceder ao ecrã MENU pre-
mindo longamente o botão rotativo
exceto quando o ecrã do aquecedor
UB1JP0P0.book Page 4 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-5
3
de punho estiver selecionado ou
quando for apresentado o contador
de percurso do combustível (F-TRIP).
 Para mais informações sobre o ecrã
principal e as suas funções, consulte
a página 3-11.
 Para mais informações sobre o ecrã
do MENU e sobre como alterar os
pontos de afinação, consulte a página
3-15.
PAU4939F
Indica dores luminosos e luzes d e
a d vertência
PAU11032
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU58402
In dica dores luminosos de controlo d e
cruzeiro “ ” e “SET”
Estes indicadores luminosos acendem-se
quando o sistema de controlo de cruzeiro é
ativado. (Consulte a página 3-8.)NOTAQuando o veículo é ligado, estas luzes de-
verão acender-se durante alguns segun-
dos e depois apagar-se. Se as luzes não se
acenderem, solicite a um concessionário
Yamaha que verifique o veículo.

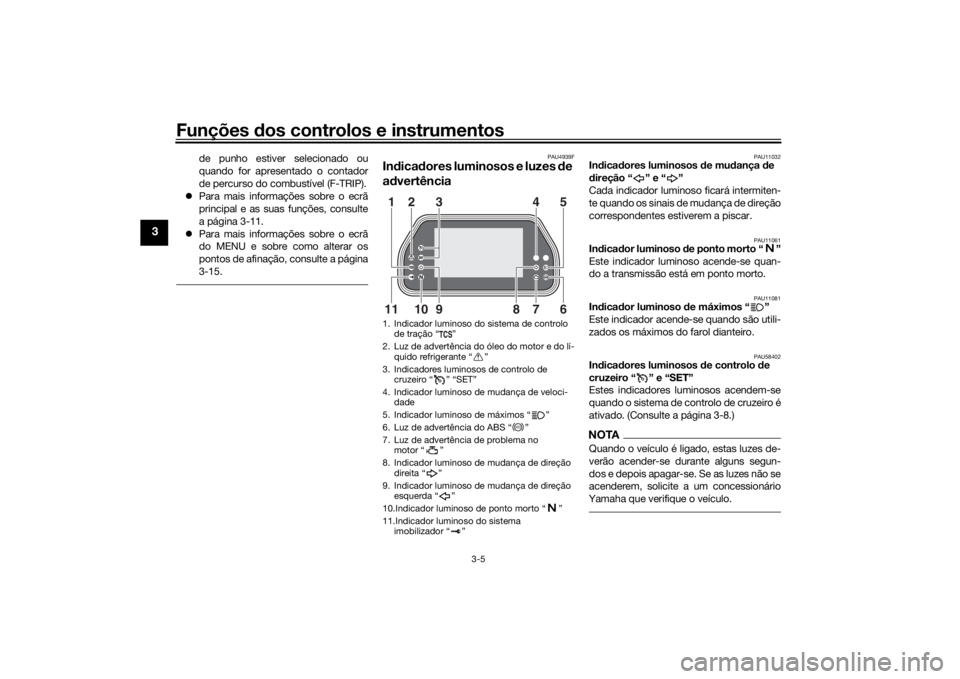

1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência do óleo do motor e do lí- quido refrigerante “ ”
3. Indicadores luminosos de controlo de cruzeiro “ ” “SET”
4. Indicador luminoso de mudança de veloci- dade
5. Indicador luminoso de máximos “ ”
6. Luz de advertência do ABS “ ”
7. Luz de advertência de problema no motor “ ”
8. Indicador luminoso de mudança de direção direita “ ”
9. Indicador luminoso de mudança de direção esquerda “ ”
10.Indicador luminoso de ponto morto “ ”
11.Indicador luminoso do sistema imobilizador “ ”
98
10 7 6
11 13 45
2
ABS
UB1JP0P0.book Page 5 Friday, February 9, 2018 8:45 AM
