YAMAHA TRACER 900 GT 2018 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-26
3
PAU12822
Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-45.)
PAU84320
Pe dal de mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades.
Quando o sistema de mudança rápida de
velocidade está ligado, o interruptor das
mudanças deteta o movimento no pedal de
mudança de velocidades e permite meter a
mudança seguinte sem acionar a alavanca
da embraiagem. (Consulte a página 3-26.)
PAU84330
Sistema de mu dança rápi da de
veloci dad eO sistema de mudança rápida de velocida-
de (QS) permite mudar para a velocidade
seguinte em plena aceleração, sem inter-
venção da alavanca de embraiagem, com
assistência eletrónica. Quando o interrup-
tor das mudanças de teta movimento no
pedal de mudança de velocidades (página
3-26), a alimentação do motor e o binário
de transmissão são ajustados momentane-
amente para permitir a intervenção da ala-
vanca de embraiagem.NOTA O sistema de mudança rápida de ve-
locidade funciona quando a velocida-
de de deslocação é igual ou superior
a 20 km/h (12 mi/h), com o motor a ro-
dar a 2300 rpm ou mais e só em ace-
leração.
 O sistema não funciona se a alavanca
da embraiagem estiver engatada.
1. Alavanca da embraiagem
1
1. Pedal de mudança de velocidades
2. Interruptor das mudanças
1
2
UB1JP0P0.book Page 26 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-27
3
PAU26826
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, afaste li-
geiramente a alavanca do travão do punho
do acelerador puxando-a e rode o disco
ajustador. Certifique-se de que o número
de afinação no disco ajustador está alinha-
do com a marca correspondente na ala-
vanca do travão.
PAU12944
Pe dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou d e cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
1. Alavanca do travão
2. Distância
3. Disco ajustador da posição da alavanca do
travão
4. Marca de concordância
2
3
4
1
1. Pedal do travão
1
UB1JP0P0.book Page 27 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-28
3
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
PAU84341
Sistema de controlo de traçãoO sistema de controlo de tração (TCS) aju-
da a manter a tração durante a aceleração
em superfícies escorregadias, como em pi-
sos não pavimentados ou molhados. Se for
detetado pelos sensores que a roda trasei-
ra está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração.
AVISO
PWA15433
O sistema de controlo d e tração não
substitui uma con dução a dequa da às
con dições. O sistema de controlo d e tra-
ção não consegue impe dir a per da de
tração devi do a excesso de veloci dad e
na entra da de curvas, a aceleração ex-
cessiva em ângulos d e grande inclina-
ção ou d urante travagens e não impe de
a per da de a derência da ro da dianteira.
Tal como com qualquer veículo, tenha
cui dad o em superfícies que possam ser
escorrega dias e evite superfícies muito
escorrega dias.

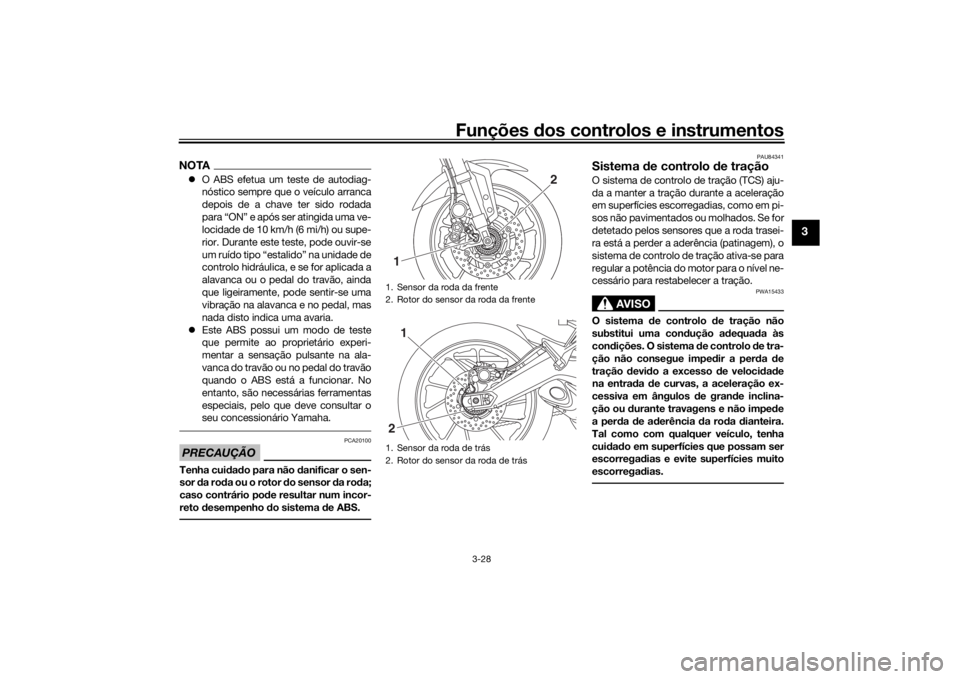

1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás1
2
1
2
UB1JP0P0.book Page 28 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-29
3
O indicador luminoso “ ” pisca quando o
controlo de tração foi acionado. Pode notar
ligeiras alterações no ruído do motor e do
escape quando o sistema foi acionado. Quando o sistema de controlo de tração do
veículo foi definido como “OFF”, o indica-
dor luminoso “ ” acende.
O ecrã TCS indica a definição atual do
TCS. Existem três definições.
TCS “OFF”
O modo TCS “OFF” desliga o sistema de
controlo de tração.
TCS “1”
O modo TCS “1” minimiza a ação do siste-
ma de controlo de tração.
TCS “2”
O modo TCS “2” maximiza a ação do con-
trolo de tração; a rotação da roda é contro-
lada com mais força.
NOTA
Sempre que o veículo for ligado, o
controlo de tração é ligado e definido
como “1” ou “2” (o que tiver sido sele-
cionado por último).
 Desligue o sistema de controlo de tra-
ção para ajudar a libertar a roda tra-
seira se o veículo ficar preso na lama,
areia ou noutra superfície mole.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especifica dos.
(Consulte a página 6-17.) A utilização de
pneus com outras dimensões impe dirá
que o sistema de controlo de tração
controle a rotação do pneu com preci-
são.Configurar o sistema de controlo d e tra-
ção
AVISO
PWA15441
Certifique-se de que para o veículo an-
tes de fazer quaisquer ajustes ao siste-
ma de controlo de tração. A alteração
d os ajustes durante a con dução pod e
d istrair o con dutor e aumentar o risco de
aci dente.As definições do TCS só podem ser altera-
das quando o veículo está parado e o ace-
lerador fechado.
 Prima o interruptor TCS “ ” para al-
terar a definição TCS para TCS “1” e
prima o interruptor TCS “ ” para al-
terar a definição TCS para TCS “2”.
 Prima o interruptor TCS “ ” durante
dois segundos para desligar o siste-
ma de controlo de tração.

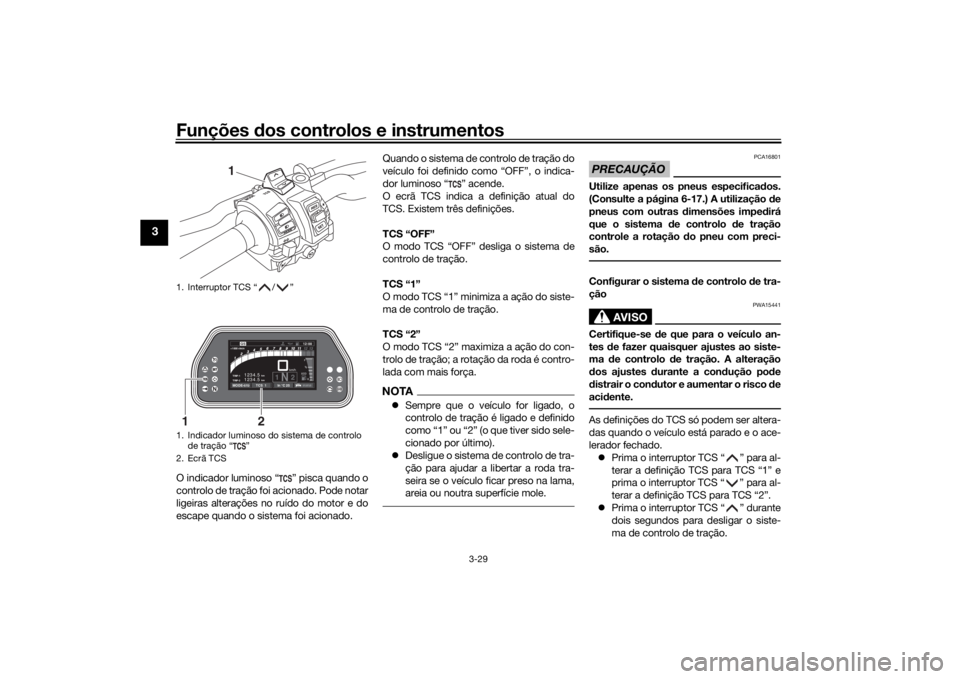

1. Interruptor TCS “ / ”
1. Indicador luminoso do sistema de controlo
de tração “ ”
2. Ecrã TCS
1
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
1
2
UB1JP0P0.book Page 29 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-30
3
 Prima o interruptor TCS “ ” para li-
gar outra vez o controlo de tração (o
TCS regressa à definição anterior).
Reposição do sistema de controlo de
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:  a roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.
 for detetada rotação excessiva da
roda traseira durante a condução.
 uma das rodas é rodada com a chave
virada para “ON” (como quando se re-
aliza a manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” se acen-
dem. Neste caso, tente repor o sistema da se-
guinte forma.
1. Pare o veículo e rode a chave para “OFF”.
2. Aguarde alguns segundos e volte a rodar a chave para “ON”.
3. O indicador luminoso “ ” deve apa-
gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique o
veículo logo que possível.
4. Solicite a um concessionário Yamahaque verifique o veículo e desligue a luz
de advertência “ ”.

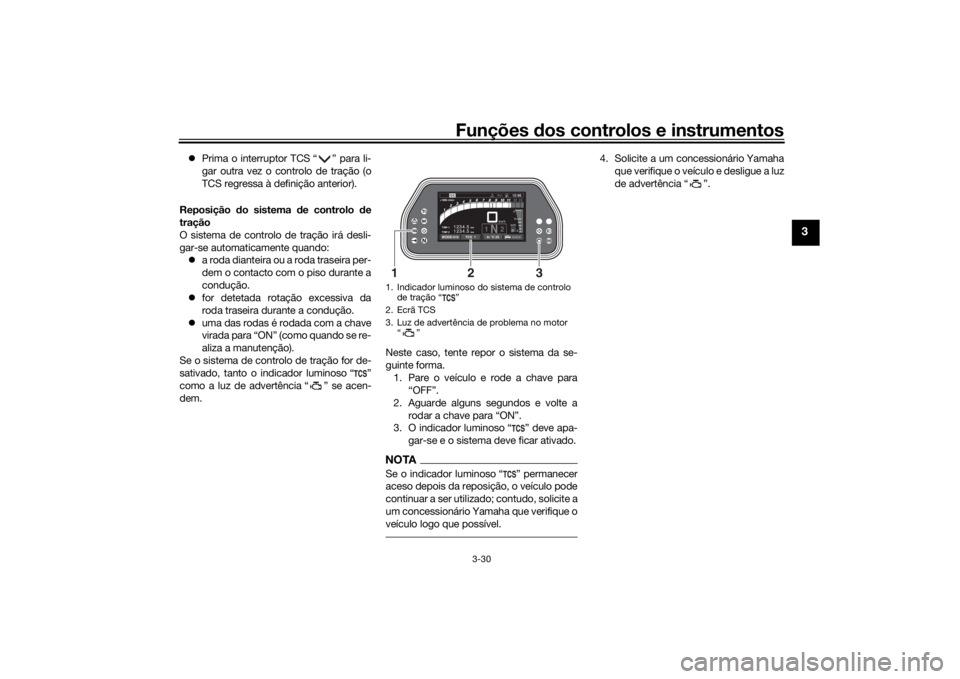

1. Indicador luminoso do sistema de controlo de tração “ ”
2. Ecrã TCS
3. Luz de advertência de problema no motor “”
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12:
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
3
1
2
UB1JP0P0.book Page 30 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-31
3
PAU13076

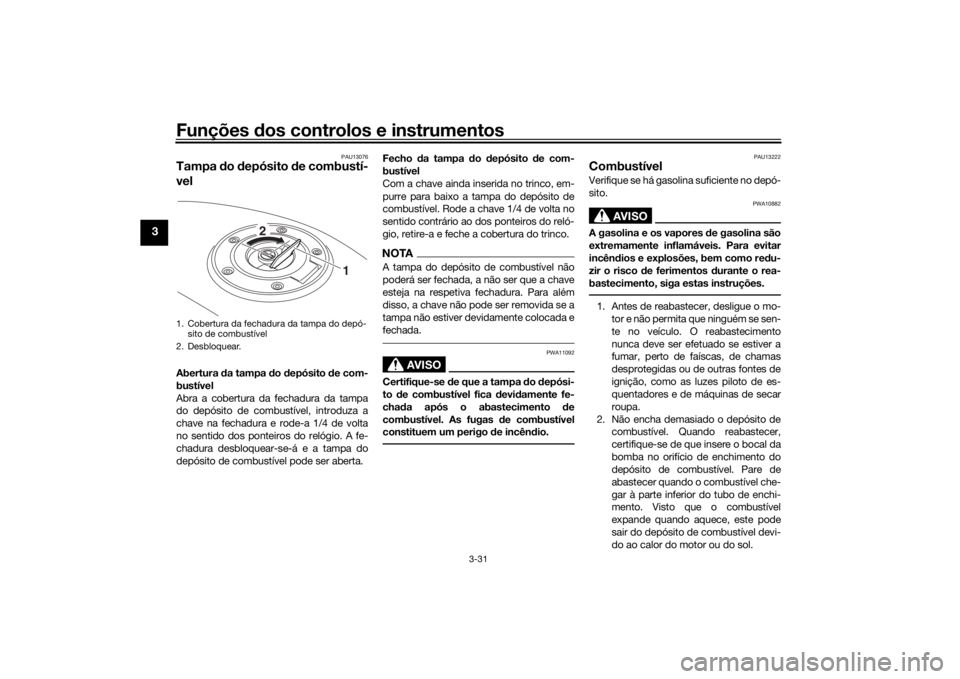

Tampa do depósito de combustí-
velAbertura da tampa do d epósito de com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta. Fecho
da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de
combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento d e
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13222

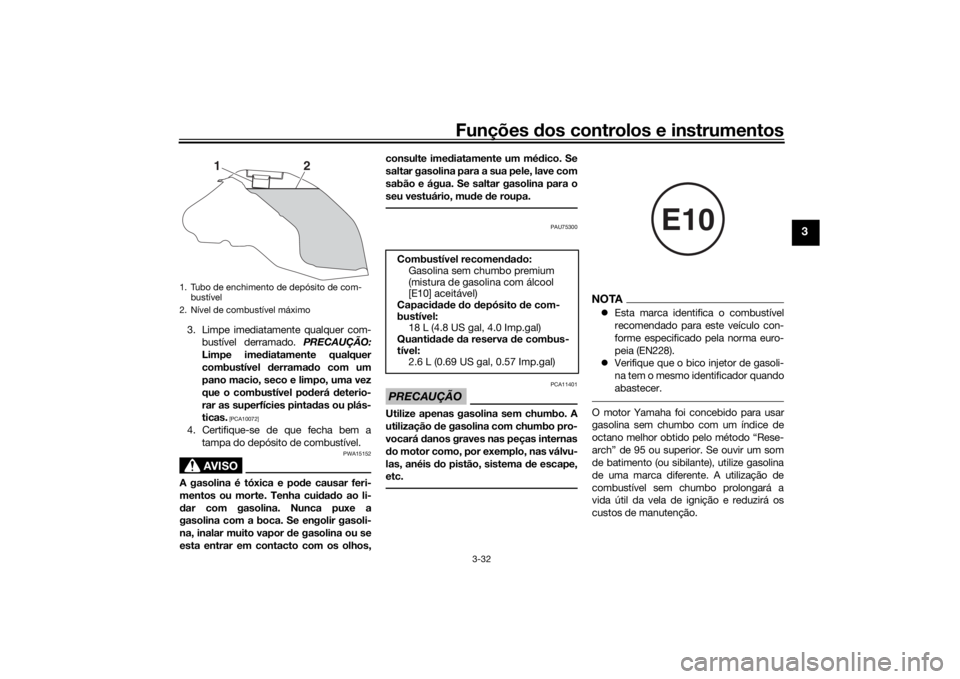

CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Desbloquear.
1
2
UB1JP0P0.book Page 31 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-32
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um mé dico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema de escape,
etc.
NOTA Esta marca identifica o combustível
recomendado para este veículo con-
forme especificado pela norma euro-
peia (EN228).
 Verifique que o bico injetor de gasoli-
na tem o mesmo identificador quando
abastecer.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível máximo
1
2
Combustível recomen dad o:
Gasolina sem chumbo premium
(mistura de gasolina com álcool
[E10] aceitável)
Capaci dad e do d epósito de com-
bustível: 18 L (4.8 US gal, 4.0 Imp.gal)
Quanti dad e da reserva de combus-
tível: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E10
UB1JP0P0.book Page 32 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-33
3
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU72972
Tubo de descarga do depósito
d e combustívelAntes de utilizar o veículo:
 Verifique a ligação do tubo de descar-
ga e se existem danos no mesmo.
 Confirme que o tubo de descarga não
está bloqueado e é encaminhado pela
presilha.NOTAConsulte a página 6-12 para obter informa-
ções sobre a lata.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.

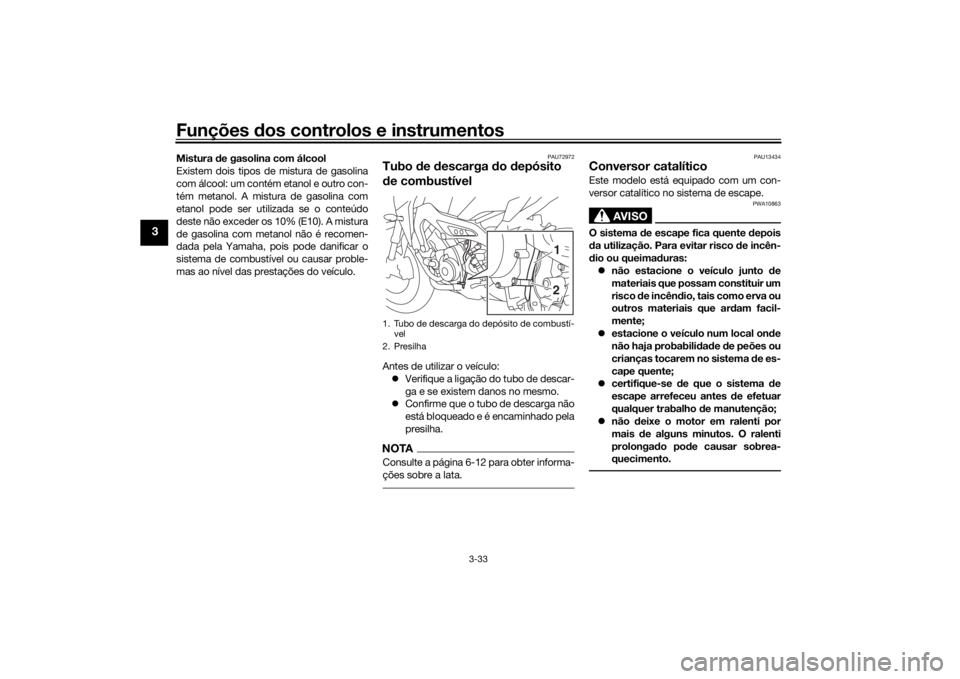

1. Tubo de descarga do depósito de combustí- vel
2. Presilha
21
UB1JP0P0.book Page 33 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-34
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU65800
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encai-
xar. 2. Retire a chave.
Assento do con dutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a tampa e empurre a alavanca de bloqueio do assento do condutor,
que se encontra por baixo da parte
posterior do assento do condutor,
para a esquerda, conforme ilustrado,
e depois puxe o assento para fora.

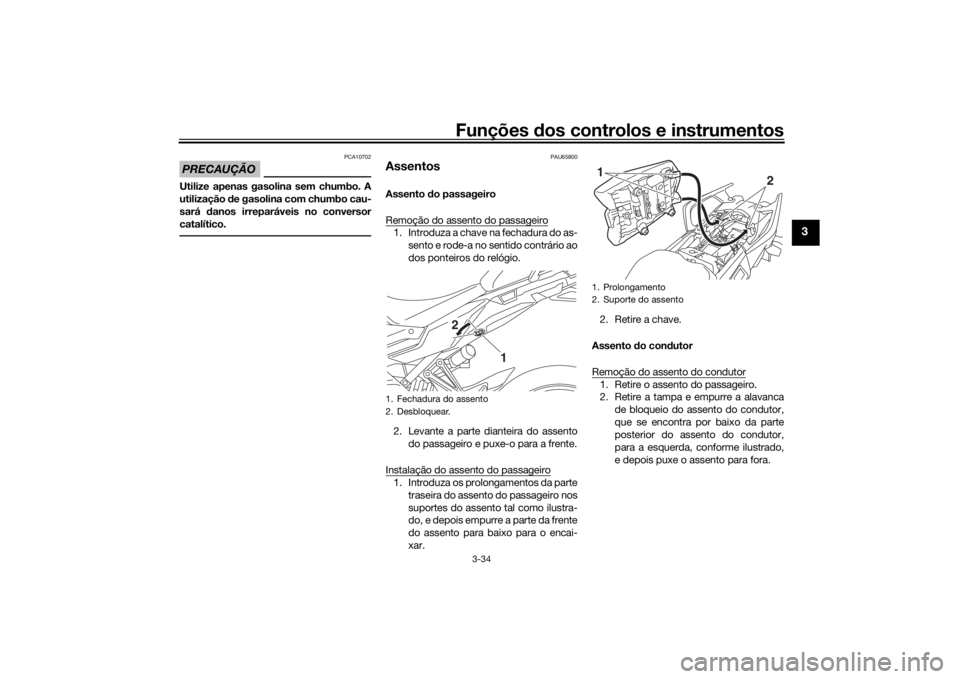

1. Fechadura do assento
2. Desbloquear.
1
2
1. Prolongamento
2. Suporte do assento
2
1
UB1JP0P0.book Page 34 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-35
3
Instalação do assento do condutor1. Instale a tampa deixando a marca de
seta virada para a frente.
2. Introduza o prolongamento da parte dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assen-
to para baixo para o encaixar. 3. Instale o assento do passageiro.
NOTA
Certifique-se de que os assentos es-
tão devidamente fixos antes de con-
duzir o veículo.
 A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte a secção se-
guinte.)
PAU63050
Ajuste da altura do assento do
con dutorA altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais baixa.
Para ajustar a altura do assento do con-
d utor para a posição mais alta
1. Retire o assento do passageiro e o as- sento do condutor. (Consulte a página
3-34.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para cima.

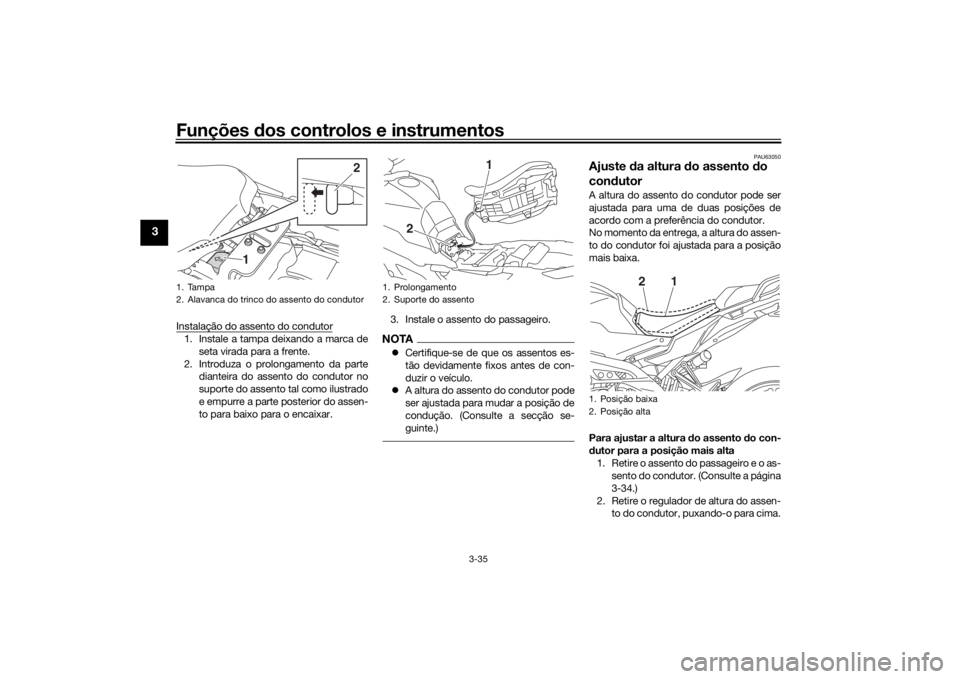

1. Tampa
2. Alavanca do trinco do assento do condutor
2
1
1. Prolongamento
2. Suporte do assento
2 1
1. Posição baixa
2. Posição alta
2
1
UB1JP0P0.book Page 35 Friday, February 9, 2018 8:45 AM
