YAMAHA TRACER 900 GT 2018 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-36
3

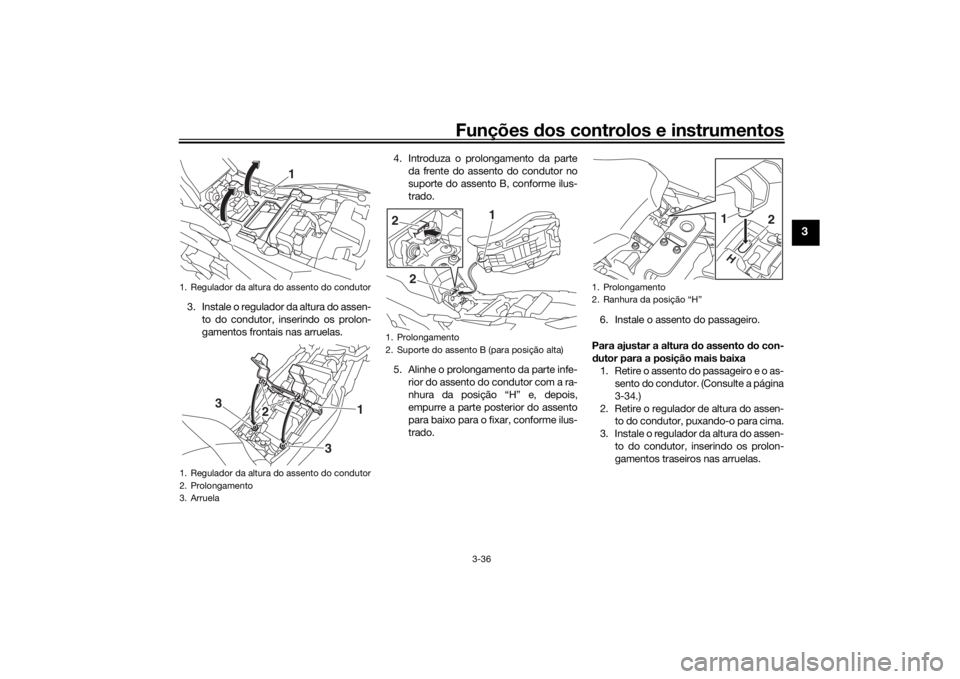

3. Instale o regulador da altura do assen-
to do condutor, inserindo os prolon-
gamentos frontais nas arruelas. 4. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.
5. Alinhe o prolongamento da parte infe- rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado. 6. Instale o assento do passageiro.
Para ajustar a altura do assento do con-
d utor para a posição mais baixa
1. Retire o assento do passageiro e o as- sento do condutor. (Consulte a página
3-34.)
2. Retire o regulador de altura do assen- to do condutor, puxando-o para cima.
3. Instale o regulador da altura do assen- to do condutor, inserindo os prolon-
gamentos traseiros nas arruelas.1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Prolongamento
3. Arruela
1
1
2
3
3
1. Prolongamento
2. Suporte do assento B (para posição alta)
2 1
2
1. Prolongamento
2. Ranhura da posição “H”
1
2
UB1JP0P0.book Page 36 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-37
3

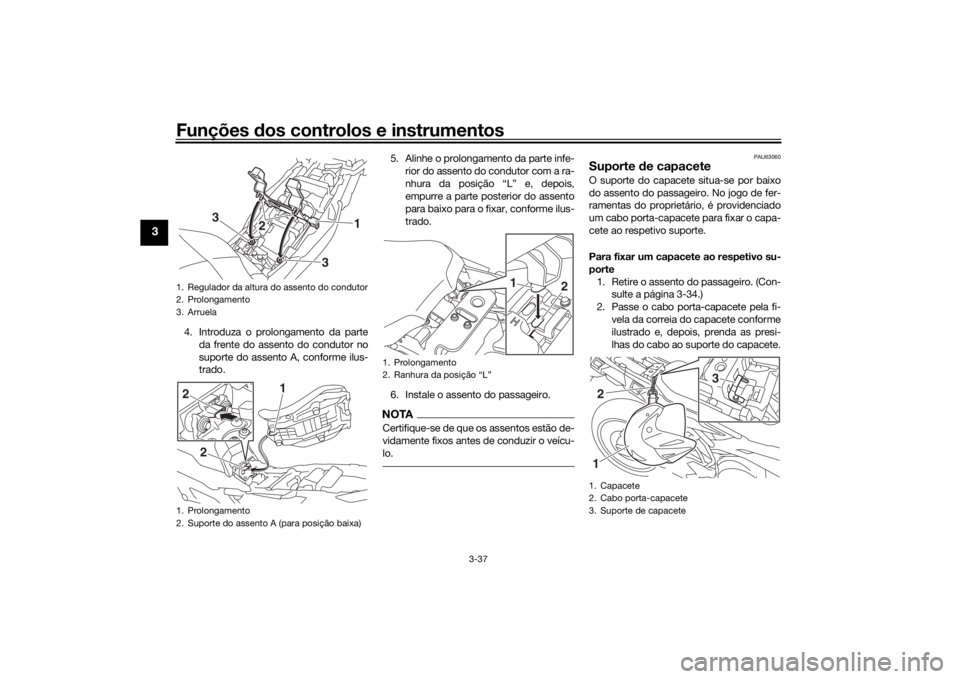

4. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado. 5. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.
6. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU63060
Suporte de capaceteO suporte do capacete situa-se por baixo
do assento do passageiro. No jogo de fer-
ramentas do proprietário, é providenciado
um cabo porta-capacete para fixar o capa-
cete ao respetivo suporte.
Para fixar um capacete ao respetivo su-
porte
1. Retire o assento do passageiro. (Con- sulte a página 3-34.)
2. Passe o cabo porta-capacete pela fi- vela da correia do capacete conforme
ilustrado e, depois, prenda as presi-
lhas do cabo ao suporte do capacete.
1. Regulador da altura do assento do condutor
2. Prolongamento
3. Arruela
1. Prolongamento
2. Suporte do assento A (para posição baixa)
1
2
3
3
2 1
2
1. Prolongamento
2. Ranhura da posição “L”
1
2
1. Capacete
2. Cabo porta-capacete
3. Suporte de capacete
3
21
UB1JP0P0.book Page 37 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-38
3
3. Coloque o capacete do lado direito do
veículo e, de seguida, instale o assen-
to. AVISO! Nunca con duza com um
capacete preso no suporte d o ca-
pacete, uma vez que este pod e ba-
ter em objetos, provocan do per da
d e controlo e possivelmente um
aci dente.
[PWA10162]
Para libertar o capacete do respetivo su-
porte
Retire o assento de passageiro, o cabo
porta-capacete do suporte de capacete e
retire o capacete, instalando depois o as-
sento.
PAU62550

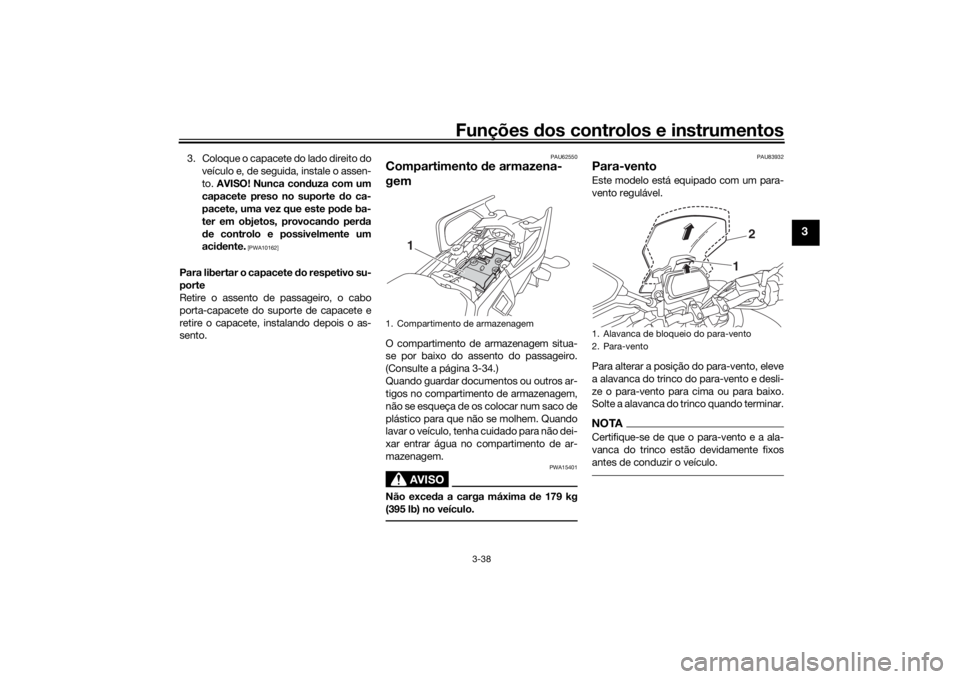

Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-34.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exce da a carga máxima de 179 kg
(395 lb) no veículo.
PAU83932
Para-vento Este modelo está equipado com um para-
vento regulável.
Para alterar a posição do para-vento, eleve
a alavanca do trinco do para-vento e desli-
ze o para-vento para cima ou para baixo.
Solte a alavanca do trinco quando terminar.NOTACertifique-se de que o para-vento e a ala-
vanca do trinco estão devidamente fixos
antes de conduzir o veículo.
1. Compartimento de armazenagem
1
1. Alavanca de bloqueio do para-vento
2. Para-vento
1 2
UB1JP0P0.book Page 38 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-39
3
PAU39612

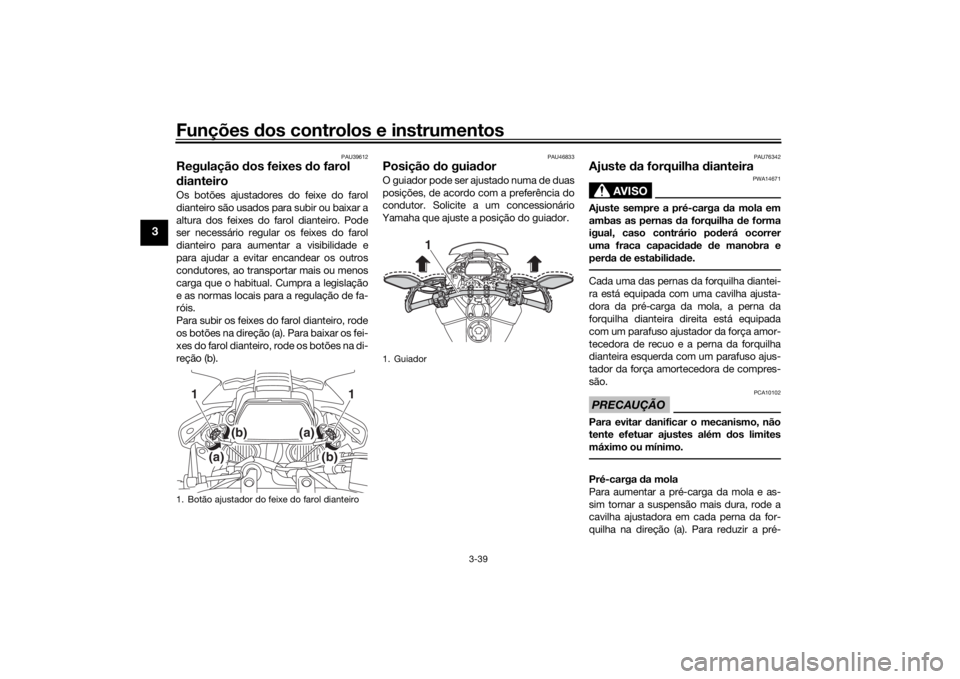

Regulação dos feixes do farol
d ianteiroOs botões ajustadores do feixe do farol
dianteiro são usados para subir ou baixar a
altura dos feixes do farol dianteiro. Pode
ser necessário regular os feixes do farol
dianteiro para aumentar a visibilidade e
para ajudar a evitar encandear os outros
condutores, ao transportar mais ou menos
carga que o habitual. Cumpra a legislação
e as normas locais para a regulação de fa-
róis.
Para subir os feixes do farol dianteiro, rode
os botões na direção (a). Para baixar os fei-
xes do farol dianteiro, rode os botões na di-
reção (b).
PAU46833
Posição do guia dor O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU76342
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário po derá ocorrer
uma fraca capaci dad e de manobra e
per da de estabili dad e.Cada uma das pernas da forquilha diantei-
ra está equipada com uma cavilha ajusta-
dora da pré-carga da mola, a perna da
forquilha dianteira direita está equipada
com um parafuso ajustador da força amor-
tecedora de recuo e a perna da forquilha
dianteira esquerda com um parafuso ajus-
tador da força amortecedora de compres-
são.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direção (a). Para reduzir a pré-
1. Botão ajustador do feixe do farol dianteiro
(a)
(b)
1
(b)
(a)
1
1. Guiador
1
UB1JP0P0.book Page 39 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-40
3
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direção (b).

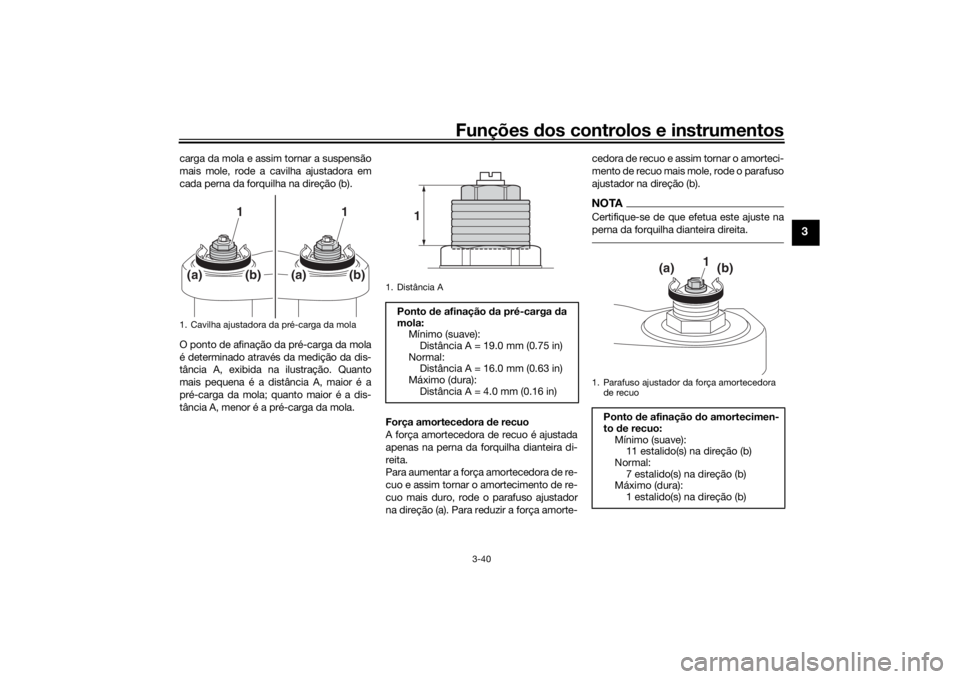

O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte- cedora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTACertifique-se de que efetua este ajuste na
perna da forquilha dianteira direita.
1. Cavilha ajustadora da pré-carga da mola
1
1
(a)
(b)
(a)
(b)
1. Distância A
Ponto
de afinação da pré-carga da
mola: Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal: Distância A = 16.0 mm (0.63 in)
Máximo (dura):
Distância A = 4.0 mm (0.16 in)
1
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 11 estalido(s) na direção (b)
Normal:
7 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
1
(a)
(b)
UB1JP0P0.book Page 40 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-41
3
NOTA Quando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte os estalidos na direção
(b).
 Embora um ajustador da força de
amortecimento possa produzir um es-
talido além dos pontos de afinação
mínimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.Força amorteced ora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha
dianteira esquerda.
Para aumentar a força amortecedora de
compressão e assim tornar o amorteci-
mento de compressão mais duro, rode o
parafuso ajustador na direção (a). Para re-
duzir a força amortecedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode o parafuso ajusta-
dor na direção (b).NOTACertifique-se de que efetua este ajuste na
perna da forquilha dianteira esquerda.
NOTA Quando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte os estalidos na direção
(b).
 Embora um ajustador da força de
amortecimento possa produzir um es-
talido além dos pontos de afinação mínimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.
 Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1
estalido podem ser idênticas.1. Parafuso ajustador da força amortecedora

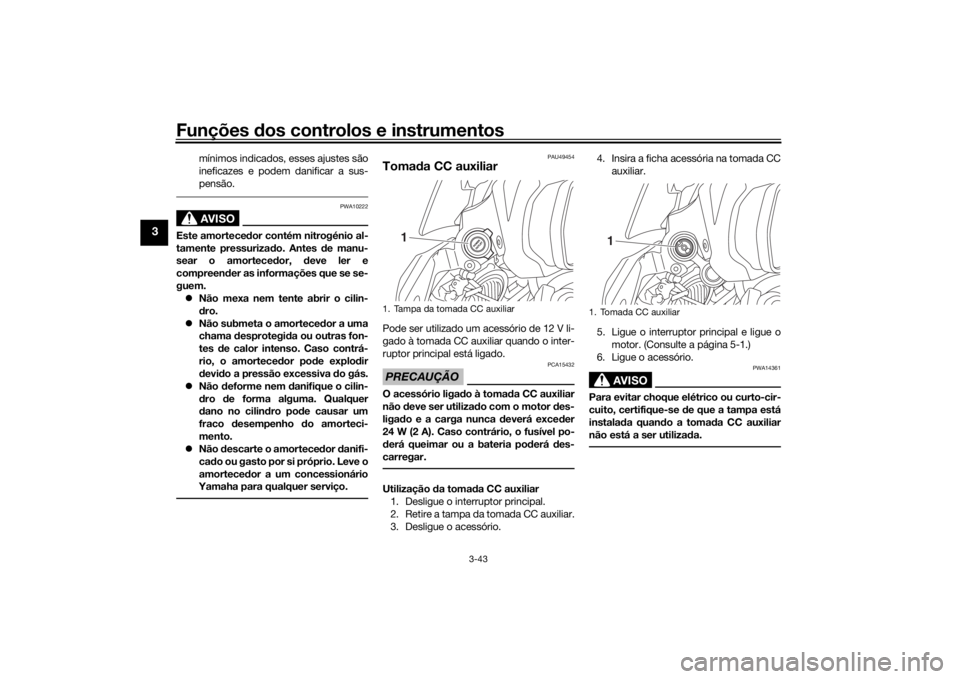

de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 11 estalido(s) na direção (b)
Normal: 7 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a) (b)
UB1JP0P0.book Page 41 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-42
3
PAU84350

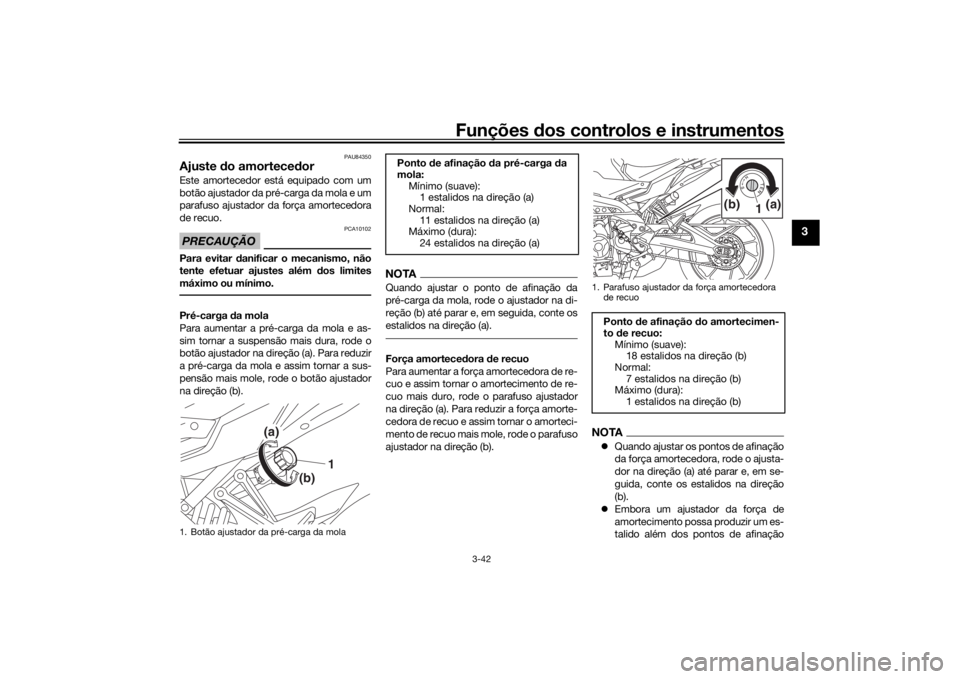

Ajuste do amortece dorEste amortecedor está equipado com um
botão ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
botão ajustador na direção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o botão ajustador
na direção (b).
NOTAQuando ajustar o ponto de afinação da
pré-carga da mola, rode o ajustador na di-
reção (b) até parar e, em seguida, conte os
estalidos na direção (a).Força amortece dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTA Quando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte os estalidos na direção
(b).
 Embora um ajustador da força de
amortecimento possa produzir um es-
talido além dos pontos de afinação
1. Botão ajustador da pré-carga da mola
(b)
(a)
1
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):1 estalidos na direção (a)
Normal:
11 estalidos na direção (a)
Máximo (dura): 24 estalidos na direção (a)
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 18 estalidos na direção (b)
Normal: 7 estalidos na direção (b)
Máximo (dura):
1 estalidos na direção (b)
1(a)(b)
UB1JP0P0.book Page 42 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-43
3
mínimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.AVISO
PWA10222
Este amortece dor contém nitrogénio al-
tamente pressuriza do. Antes d e manu-
sear o amortece dor, deve ler e
compreen der as informações que se se-
guem.  Não mexa nem tente abrir o cilin-
dro.
 Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explo dir
d evi do a pressão excessiva do gás.
 Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
 Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amortece dor a um concessionário
Yamaha para qualquer serviço.
PAU49454
Toma da CC auxiliar Pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar quando o inter-
ruptor principal está ligado.PRECAUÇÃO
PCA15432
O acessório liga do à toma da CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca deverá exced er
24 W (2 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.Utilização da toma da CC auxiliar
1. Desligue o interruptor principal.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório. 4. Insira a ficha acessória na tomada CC
auxiliar.
5. Ligue o interruptor principal e ligue o motor. (Consulte a página 5-1.)
6. Ligue o acessório.
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
1. Tampa da tomada CC auxiliar
1
1. Tomada CC auxiliar
1
UB1JP0P0.book Page 43 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-44
3
PAU70641
Conector CC auxiliarEste veículo está equipado com um conec-
tor CC auxiliar. Consulte o seu concessio-
nário Yamaha antes de instalar quaisquer
acessórios.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
UB1JP0P0.book Page 44 Friday, February 9, 2018 8:45 AM

Funções dos controlos e instrumentos
3-45
3
PAU57952
Sistema de corte do circuito de
igniçãoEste sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.NOTA Esta verificação é mais fiável se for
efetuada com o motor quente.
 Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-2 e 3-3.
UB1JP0P0.book Page 45 Friday, February 9, 2018 8:45 AM
