Especificaciones
8-2
8
6a:1.037 (28/27)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 24.0 grados
Distancia entre perpendiculares: 100 mm (3.9 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70ZR17 M/C (58W)
Fabricante/modelo:
DUNLOP/D222FNeumático trasero:Tipo: Sin cámara
Tamaño:
180/55ZR17 M/C (73W)
Fabricante/modelo: DUNLOP/D222Carga:Carga máxima:
179 kg (395 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):1 persona:
Delantero:
225 kPa (2.25 kgf/cm2, 33 psi) Trasero:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT5.50Freno delantero:Tipo:
Freno hidráulico de doble disco
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador:
Amortiguador hidráulico Trayectoria de la rueda:
137 mm (5.4 in)
Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Muelle: Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda:
142 mm (5.6 in)Sistema eléctrico:Sistema de tensión:12 V
Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: 10.0 W
Luz de intermitencia trasera:
10.0 W
Luz auxiliar: LED
UB1JS0S0.book Page 2 Wednesday, February 7, 2018 10:10 AM
Page 112 of 118
Especificaciones
8-3
8
Luz de la matrícula:5.0 W
Luz de instrumentos: LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz indicadora de intermitencia: LED
Luz de aviso del aceite de motor y el líquido
refrigerante: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema regulador de
velocidad “SET”: LED
Luz indicadora del sistema regulador de
velocidad “ON”: LED
Luz indicadora del sistema inmovilizador: LED
Luz indicadora de la sincronización del
cambio: LED
Luz indicadora del sistema de control de
tracción: LEDFusible:Fusible principal:50.0 A Fusible del faro:
7.5 A
Fusible de la luz antiniebla: 2.0 A
Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del radiador: 15.0 A
Fusible del sistema de inyección de gasolina: 20.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
Fusible del calentador del asiento: 7.5 A
Fusible del enchufe +12 V:
2.0 A
Fusible del enchufe +12 V: 2.0 A
UB1JS0S0.book Page 3 Wednesday, February 7, 2018 10:10 AM
Page 113 of 118
Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26461

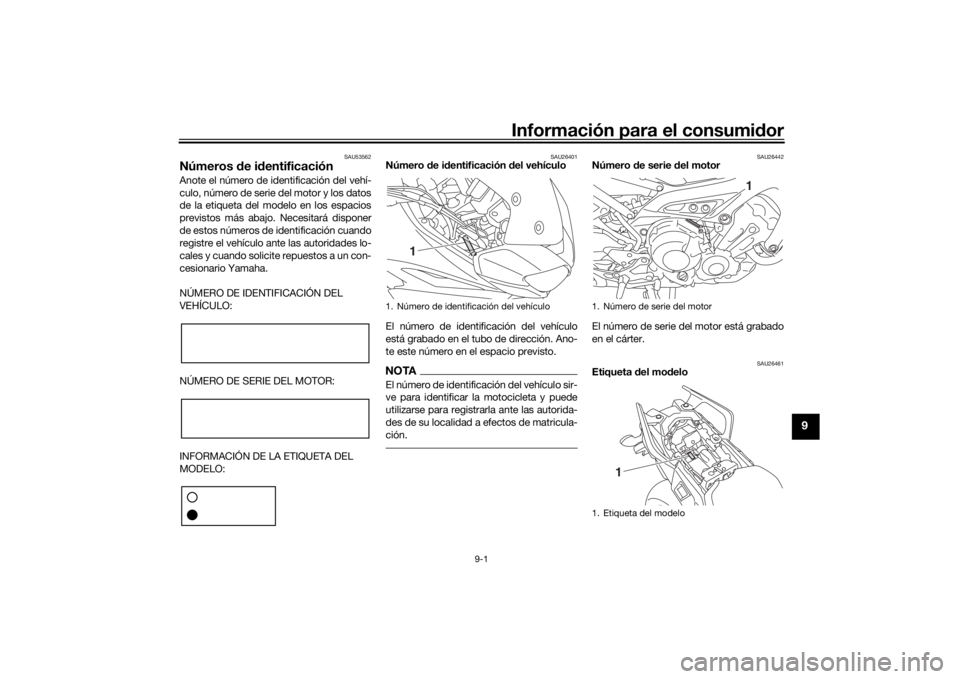

Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UB1JS0S0.book Page 1 Wednesday, February 7, 2018 10:10 AM
Page 114 of 118
Información para el consumidor
9-2
9
La etiqueta de modelo está fijada en el lu-
gar que se muestra. Anote los datos que fi-
guran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.
SAU74702
Registro de los datos del vehícu-
loE n l a E CU d e es t e m o de l o se g u ar da n a l g u -
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
Datos del estado del vehículo y del
funcionamiento del motor
Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter- ceros excepto:
Con el consentimiento del propietario
del vehículo
Cuando la ley le obligue a ello
Para su uso por parte de Yamaha en
un litigio
A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un ve-
hículo o un propietario concretos
1. Conector de diagnóstico
1
UB1JS0S0.book Page 2 Wednesday, February 7, 2018 10:10 AM
