Strumento e funzioni di controllo
3-36
3
4. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella B
come illustrato in figura.
5. Allineare la sporgenza sul fondo della sella pilota con la tacca della posizio-
ne “H”, quindi premere il retro della
sella verso il basso per bloccarla in
posizione come illustrato nella figura. 6. Installare la sella passeggero.
Per cambiare l’altezza d ella sella pilota
alla posizione bassa 1. Togliere la sella passeggero e la sella pilota. (Vedere pagina 3-34.)
2. Togliere il regolatore della posizione altezza sella pilota tirandolo verso l’al-
to.
3. Installare il regolatore della posizione altezza sella pilota inserendo le spor-
genze posteriori nei gommini. 4. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella A
come illustrato in figura.1. Sporgenza
2. Supporto sella B (per posizione alta)
2 1
2
1. Sporgenza
2. Tacca posizione “H”
1
2
1. Regolatore posizione altezza della sella
pilota
2. Sporgenza
3. Gommino
1. Sporgenza
2. Supporto sella A (per posizione bassa)
1
2
3
3
2 1
2
UB1JH0H0.book Page 36 Wedne
sday, February 7, 2018 10:01 AM
Page 52 of 120
Strumento e funzioni di controllo
3-37
3
5. Allineare la sporgenza sul fondo della
sella pilota con la tacca della posizio-
ne “L”, quindi premere il retro della
sella verso il basso per bloccarla in
posizione come illustrato nella figura.
6. Installare la sella passeggero.NOTAVerificare che le selle siano fissate salda-
mente prima di mettersi in marcia.
HAU63060

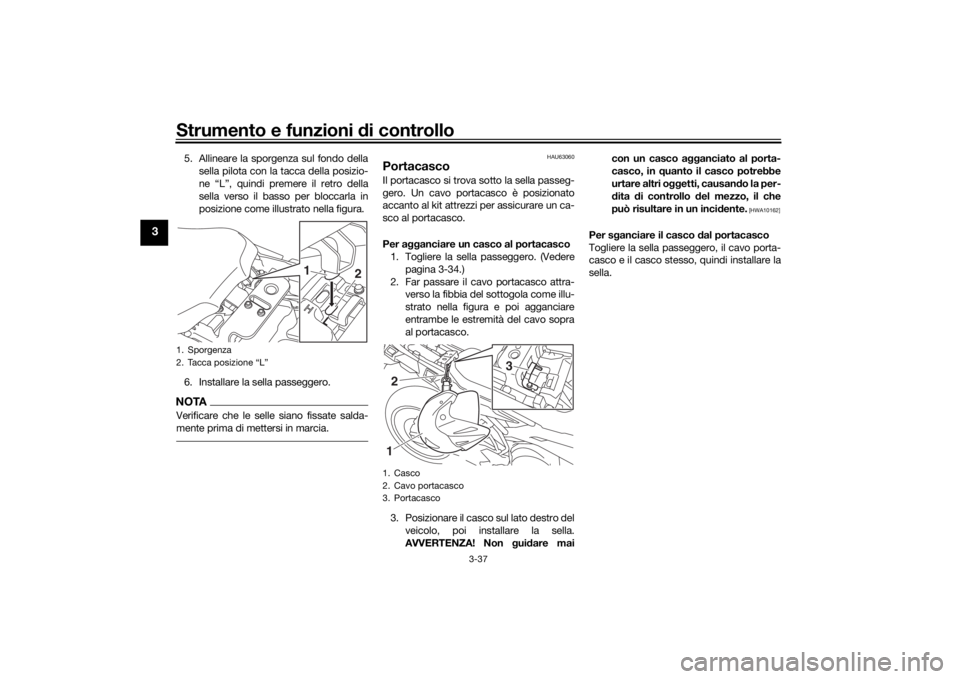

PortacascoIl portacasco si trova sotto la sella passeg-
gero. Un cavo portacasco è posizionato
accanto al kit attrezzi per assicurare un ca-
sco al portacasco.

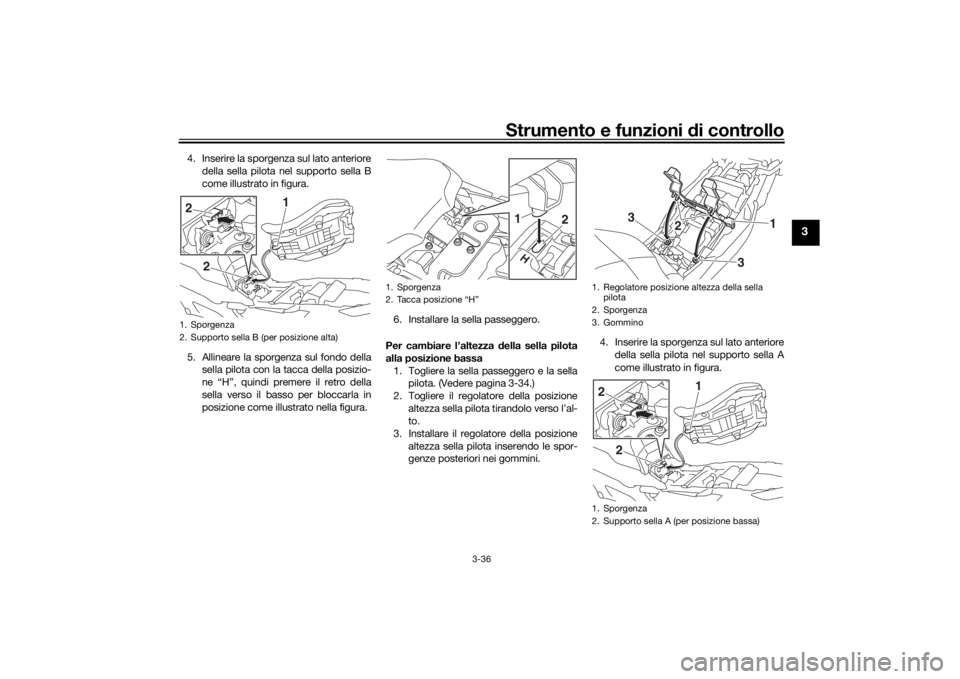

Per agganciare un casco al portacasco 1. Togliere la sella passeggero. (Vedere
pagina 3-34.)
2. Far passare il cavo portacasco attra- verso la fibbia del sottogola come illu-
strato nella figura e poi agganciare
entrambe le estremità del cavo sopra
al portacasco.
3. Posizionare il casco sul lato destro del veicolo, poi installare la sella.
AVVERTENZA! Non gui dare mai con un casco a
gganciato al porta-
casco, in q uanto il casco potrebbe
urtare altri o ggetti, causan do la per-
d ita di controllo del mezzo, il che
può risultare in un inci dente.
[HWA10162]
Per s ganciare il casco d al portacasco
Togliere la sella passeggero, il cavo porta-
casco e il casco stesso, quindi installare la
sella.
1. Sporgenza
2. Tacca posizione “L”
1
2
1. Casco
2. Cavo portacasco
3. Portacasco
3
21
UB1JH0H0.book Page 37 Wedne sday, February 7, 2018 10:01 AM
Page 53 of 120
Strumento e funzioni di controllo
3-38
3
HAU62550

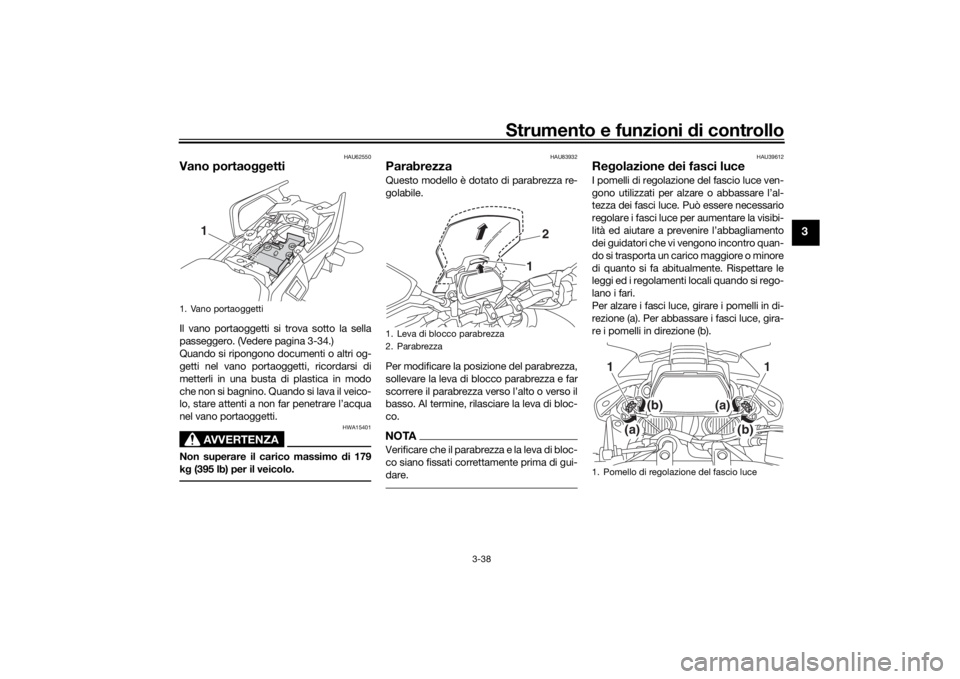

Vano portao ggettiIl vano portaoggetti si trova sotto la sella
passeggero. (Vedere pagina 3-34.)
Quando si ripongono documenti o altri og-
getti nel vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, stare attenti a non far penetrare l’acqua
nel vano portaoggetti.
AVVERTENZA
HWA15401
Non superare il carico massimo di 179
k g (395 lb) per il veicolo.
HAU83932
Parabrezza Questo modello è dotato di parabrezza re-
golabile.
Per modificare la posizione del parabrezza,
sollevare la leva di blocco parabrezza e far
scorrere il parabrezza verso l’alto o verso il
basso. Al termine, rilasciare la leva di bloc-
co.NOTAVerificare che il parabrezza e la leva di bloc-
co siano fissati correttamente prima di gui-
dare.
HAU39612
Re golazione dei fasci luceI pomelli di regolazione del fascio luce ven-
gono utilizzati per alzare o abbassare l’al-
tezza dei fasci luce. Può essere necessario
regolare i fasci luce per aumentare la visibi-
lità ed aiutare a prevenire l’abbagliamento
dei guidatori che vi vengono incontro quan-
do si trasporta un carico maggiore o minore
di quanto si fa abitualmente. Rispettare le
leggi ed i regolamenti locali quando si rego-
lano i fari.
Per alzare i fasci luce, girare i pomelli in di-
rezione (a). Per abbassare i fasci luce, gira-
re i pomelli in direzione (b).
1. Vano portaoggetti
1
1. Leva di blocco parabrezza
2. Parabrezza
1 2
1. Pomello di regolazione del fascio luce
(a)
(b)
1
(b)
(a)
1
UB1JH0H0.book Page 38 Wedne
sday, February 7, 2018 10:01 AM
Page 54 of 120
Strumento e funzioni di controllo
3-39
3
HAU46833

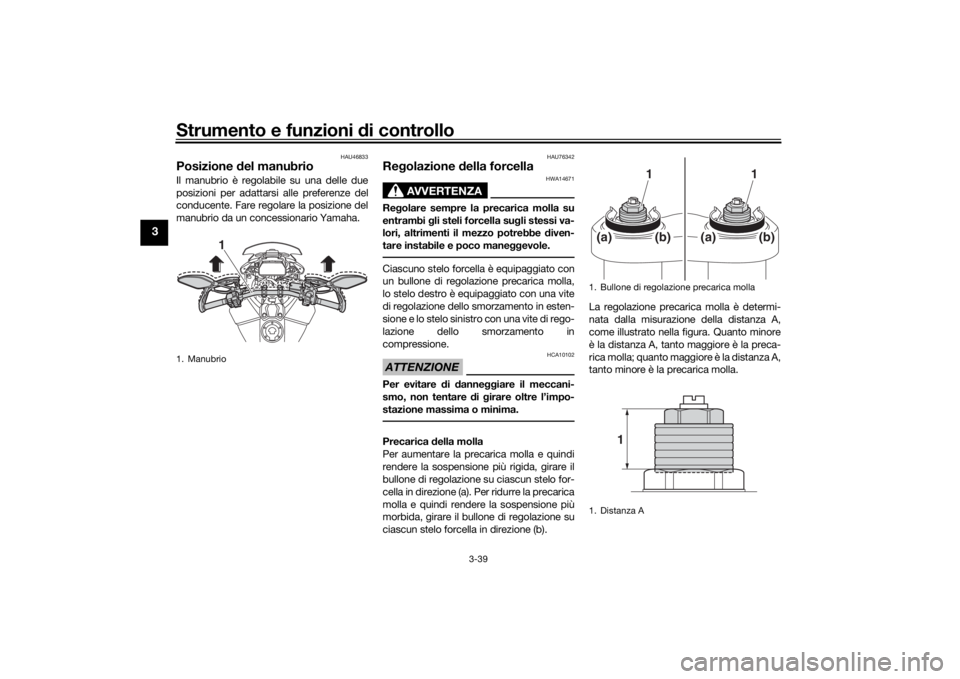

Posizione del manubrio Il manubrio è regolabile su una delle due
posizioni per adattarsi alle preferenze del
conducente. Fare regola re la posizione del
manubrio da un concessionario Yamaha.
HAU76342
Re golazione della forcella
AVVERTENZA
HWA14671
Re golare sempre la precarica molla su
entrambi gli steli forcella su gli stessi va-
lori, altrimenti il mezzo potrebbe diven-
tare instabile e poco mane ggevole.Ciascuno stelo forcella è equipaggiato con
un bullone di regolazione precarica molla,
lo stelo destro è equipaggiato con una vite
di regolazione dello smorzamento in esten-
sione e lo stelo sinistro con una vite di rego-
lazione dello smorzamento in
compressione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica della molla

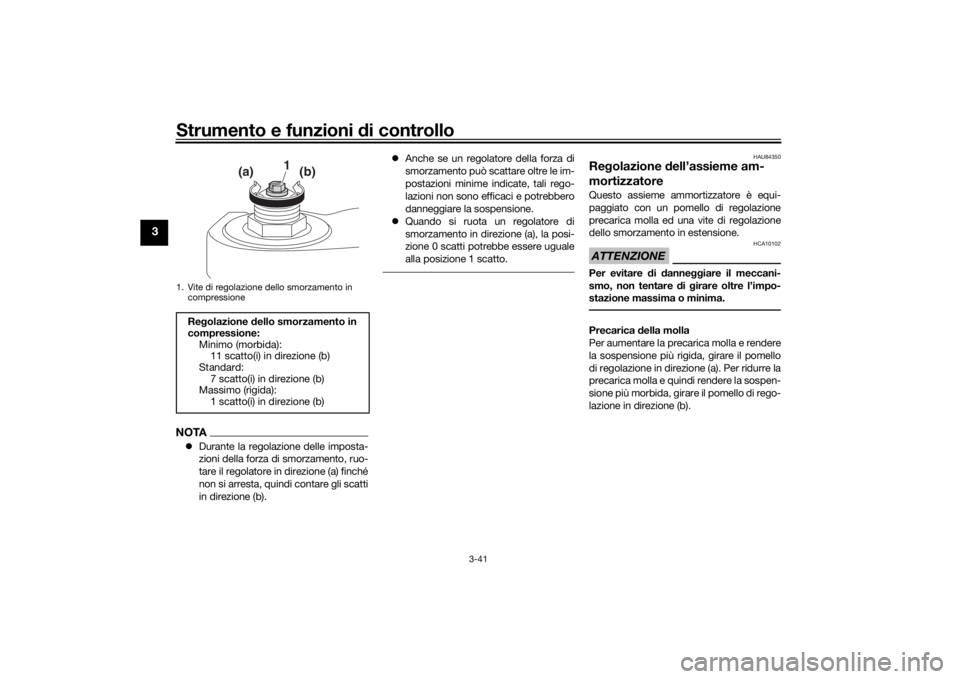

Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precarica
molla e quindi rendere la sospensione più
morbida, girare il bullone di regolazione su
ciascun stelo forcella in direzione (b). La regolazione precarica molla è determi-
nata dalla misurazione della distanza A,
come illustrato nella figura. Quanto minore
è la distanza A, tanto maggiore è la preca-
rica molla; quanto maggiore è la distanza A,
tanto minore è la precarica molla.
1. Manubrio
1
1. Bullone di regolazione precarica molla
1. Distanza A
1
1
(a)
(b)
(a)
(b)
1
UB1JH0H0.book Page 39 Wedne
sday, February 7, 2018 10:01 AM
Page 55 of 120
Strumento e funzioni di controllo
3-40
3

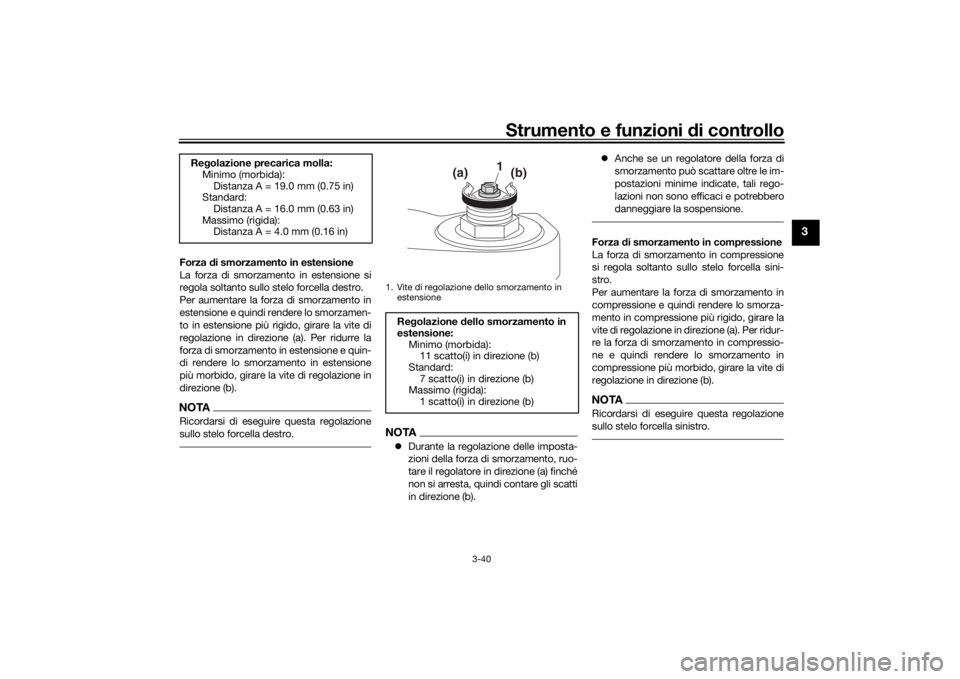

Forza di smorzamento in estensione
La forza di smorzamento in estensione si
regola soltanto sullo stelo forcella destro.
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).NOTARicordarsi di eseguire questa regolazione
sullo stelo forcella destro.
NOTA Durante la regolazione delle imposta-
zioni della forza di smorzamento, ruo-
tare il regolatore in direzione (a) finché
non si arresta, quindi contare gli scatti
in direzione (b).
Anche se un regolatore della forza di
smorzamento può scattare oltre le im-
postazioni minime indicate, tali rego-
lazioni non sono efficaci e potrebbero
danneggiare la sospensione.
Forza di smorzamento in compressione
La forza di smorzamento in compressione
si regola soltanto sullo stelo forcella sini-
stro.
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ridur-
re la forza di smorzamento in compressio-
ne e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).NOTARicordarsi di eseguire questa regolazione
sullo stelo forcella sinistro.
Re golazione precarica molla:
Minimo (morbida):
Distanza A = 19.0 mm (0.75 in)
Standard: Distanza A = 16.0 mm (0.63 in)
Massimo (rigida): Distanza A = 4.0 mm (0.16 in)
1. Vite di regolazione dello smorzamento in
estensione
Re golazione dello smorzamento in
estensione: Minimo (morbida):11 scatto(i) in direzione (b)
Standard: 7 scatto(i) in direzione (b)
Massimo (rigida):
1 scatto(i) in direzione (b)
1
(a)
(b)
UB1JH0H0.book Page 40 Wedne sday, February 7, 2018 10:01 AM
Page 56 of 120
Strumento e funzioni di controllo
3-41
3
NOTADurante la regolazione delle imposta-
zioni della forza di smorzamento, ruo-
tare il regolatore in direzione (a) finché
non si arresta, quindi contare gli scatti
in direzione (b).
Anche se un regolatore della forza di
smorzamento può scattare oltre le im-
postazioni minime indicate, tali rego-
lazioni non sono efficaci e potrebbero
danneggiare la sospensione.
Quando si ruota un regolatore di
smorzamento in direzione (a), la posi-
zione 0 scatti potrebbe essere uguale
alla posizione 1 scatto.
HAU84350
Regolazione dell’assieme am-
mortizzatoreQuesto assieme ammortizzatore è equi-
paggiato con un pomello di regolazione
precarica molla ed una vite di regolazione
dello smorzamento in estensione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica della molla

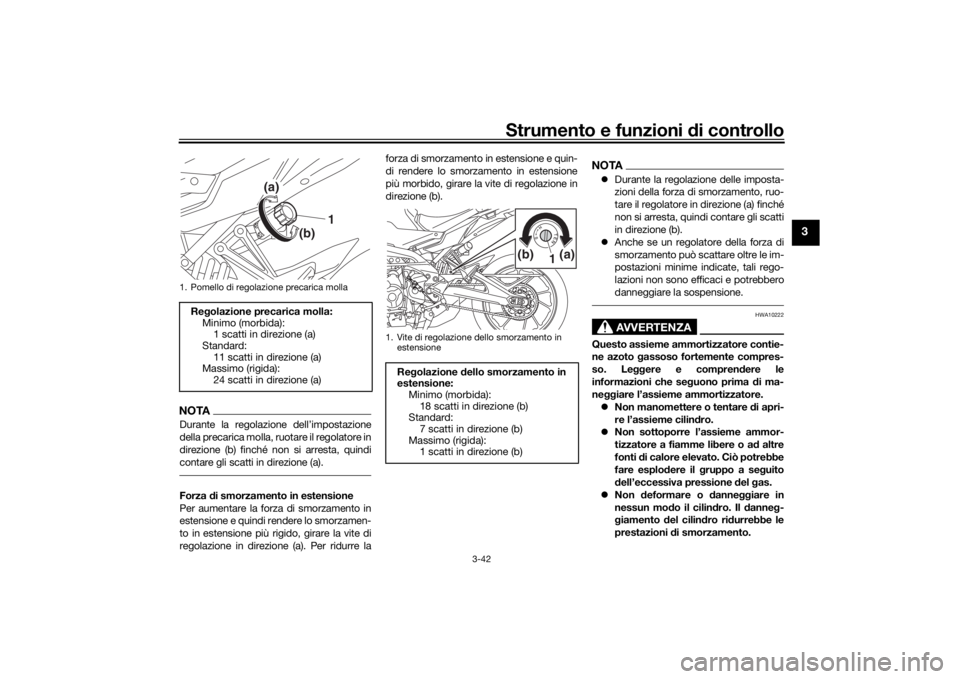

Per aumentare la precarica molla e rendere
la sospensione più rigida, girare il pomello
di regolazione in direzione (a). Per ridurre la
precarica molla e quindi rendere la sospen-
sione più morbida, girare il pomello di rego-
lazione in direzione (b).
1. Vite di regolazione dello smorzamento in compressioneRe golazione d ello smorzamento in
compressione: Minimo (morbida):11 scatto(i) in direzione (b)
Standard: 7 scatto(i) in direzione (b)
Massimo (rigida):
1 scatto(i) in direzione (b)
1
(a) (b)
UB1JH0H0.book Page 41 Wedne sday, February 7, 2018 10:01 AM
Page 57 of 120
Strumento e funzioni di controllo
3-42
3
NOTADurante la regolazione dell’impostazione
della precarica molla, ruotare il regolatore in
direzione (b) finché non si arresta, quindi
contare gli scatti in direzione (a).Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTA
Durante la regolazione delle imposta-
zioni della forza di smorzamento, ruo-
tare il regolatore in direzione (a) finché
non si arresta, quindi contare gli scatti
in direzione (b).
Anche se un regolatore della forza di
smorzamento può scattare oltre le im-
postazioni minime indicate, tali rego-
lazioni non sono efficaci e potrebbero
danneggiare la sospensione.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Le ggere e compren dere le
informazioni che seg uono prima di ma-
ne ggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilin dro.
Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o a d altre
fonti di calore elevato. Ciò potrebbe
fare esplo dere il gruppo a se guito
d ell’eccessiva pressione del gas.
Non deformare o danneggiare in
nessun mo do il cilin dro. Il danne g-
g iamento del cilin dro ri durrebbe le
prestazioni di smorzamento.
1. Pomello di regolazione precarica mollaRe golazione precarica molla:
Minimo (morbida): 1 scatti in direzione (a)
Standard:
11 scatti in direzione (a)
Massimo (rigida): 24 scatti in direzione (a)
(b)
(a)
1
1. Vite di regolazione dello smorzamento in
estensione
Re golazione dello smorzamento in
estensione:
Minimo (morbida):18 scatti in direzione (b)
Standard:
7 scatti in direzione (b)
Massimo (rigida): 1 scatti in direzione (b)
1(a)(b)
UB1JH0H0.book Page 42 Wedne
sday, February 7, 2018 10:01 AM
Page 58 of 120
Strumento e funzioni di controllo
3-43
3
Non smaltire autonomamente un
assieme ammortizzatore danne g-
g iato o usurato. Portare l’assieme
ammortizzatore ad un concessio-
nario Yamaha per qualsiasi assi-
stenza.
HAU49454
Presa ausiliaria (CC) Quando il blocchetto accensione è acceso
è possibile utilizzare un accessorio a 12 V
collegato alla presa ausiliaria (CC).ATTENZIONE
HCA15432
L’accessorio colle gato alla presa ausi-
liaria (CC) non dovrebbe venire utilizzato
con il motore spento, e d il carico non
d eve mai superare 24 W (2 A), altrimenti
il fusibile potrebbe bruciarsi e la batteria
scaricarsi.Per utilizzare la presa ausiliaria (CC) 1. Spegnere il blocchetto accensione.
2. Rimuovere il cappuccio della presa ausiliaria (CC).
3. Spegnere l’accessorio. 4. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
5. Accendere il blocchetto accensione e avviare il motore. (Vedere pagina 5-1.)
6. Accendere l’accessorio.
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
q uand o la presa ausiliaria (CC) non viene
utilizzata.
1. Cappuccio della presa ausiliaria (CC)
1
1. Presa ausiliaria (CC)
1
UB1JH0H0.book Page 43 Wedne sday, February 7, 2018 10:01 AM
Page 59 of 120
Strumento e funzioni di controllo
3-44
3
HAU70641
Connettore ausiliario (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Rivolgersi al proprio
concessionario Yamaha prima di installare
un qualsiasi accessorio.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto la-
terale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-
zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e d istrarre il
pilota, con conse guente possibilità di
per dere il controllo del mezzo. Il sistema
d ’interruzione circuito accensione
Yamaha è stato pro gettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si pre ga di controllare questo sistema re
golarmente e d i farlo riparare d a un
concessionario Yamaha se non funziona
correttamente.
UB1JH0H0.book Page 44 Wedne sday, February 7, 2018 10:01 AM
Page 60 of 120
Strumento e funzioni di controllo
3-45
3
HAU57952
Sistema d’interruzione circuito
accensioneQuesto sistema impedisce che il motore si
avvii con la marcia innestata a meno che si
tiri la leva frizione e il cavalletto laterale sia
sollevato. Inoltre, interromperà il funziona-
mento del motore nel caso in cui si abbassi
il cavalletto laterale ment re la marcia è inne-
stata.
Controllare periodicamente il sistema pro-
cedendo come segue.NOTA Questo controllo è più affidabile se ef-
fettuato a motore caldo.
Vedere le pagine 3-2 e 3-3 per infor-
mazioni sul funzionamento dell’inter-
ruttore.
UB1JH0H0.book Page 45 Wedne sday, February 7, 2018 10:01 AM
