Funktionen der Instru mente un d Be dienun gselemente
3-36
3
3. Den Beifahrersitz montieren.HINWEIS Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
Die Fahrersitzhöhe kann eingestellt
werden. Siehe folgenden Abschnitt.
GAU63051

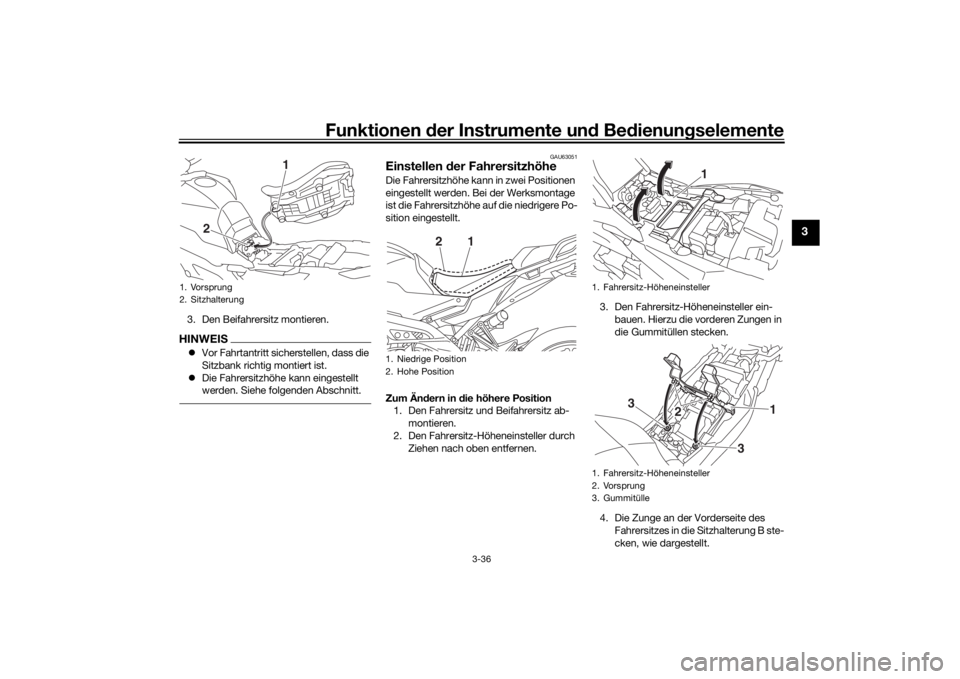

Einstellen der FahrersitzhöheDie Fahrersitzhöhe kann in zwei Positionen
eingestellt werden. Bei der Werksmontage
ist die Fahrersitzhöhe auf die niedrigere Po-
sition eingestellt.
Zum Än dern in d ie höhere Position
1. Den Fahrersitz und Beifahrersitz ab-
montieren.
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen. 3. Den Fahrersitz-Höheneinsteller ein-
bauen. Hierzu die vorderen Zungen in
die Gummitüllen stecken.
4. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt.
1. Vorsprung
2. Sitzhalterung
2 1
1. Niedrige Position
2. Hohe Position
2
1
1. Fahrersitz-Höheneinsteller
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1
1
2
3
3
UB1JG1G0.book Page 36 Thursday, October 4, 2018 3:27 PM
Page 52 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-37
3

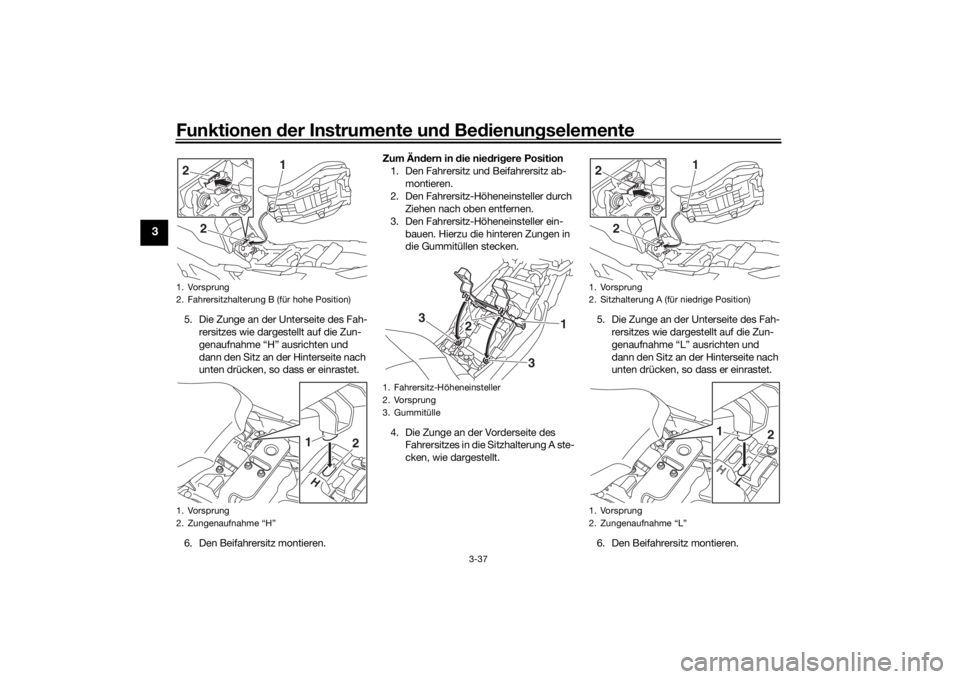

5. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
6. Den Beifahrersitz montieren. Zum Än
dern in d ie niedri gere Position
1. Den Fahrersitz und Beifahrersitz ab- montieren.
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Den Fahrersitz-Höheneinsteller ein- bauen. Hierzu die hinteren Zungen in
die Gummitüllen stecken.
4. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt. 5. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
6. Den Beifahrersitz montieren.1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
1. Vorsprung
2. Zungenaufnahme “H”
2 1
2
1
2
1. Fahrersitz-Höheneinsteller
2. Vorsprung
3. Gummitülle
1
2
3
3
1. Vorsprung
2. Sitzhalterung A (für niedrige Position)
1. Vorsprung
2. Zungenaufnahme “L”
2 1
2
1
2
UB1JG1G0.book Page 37 Thursday, October 4, 2018 3:27 PM
Page 53 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-38
3
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU63062

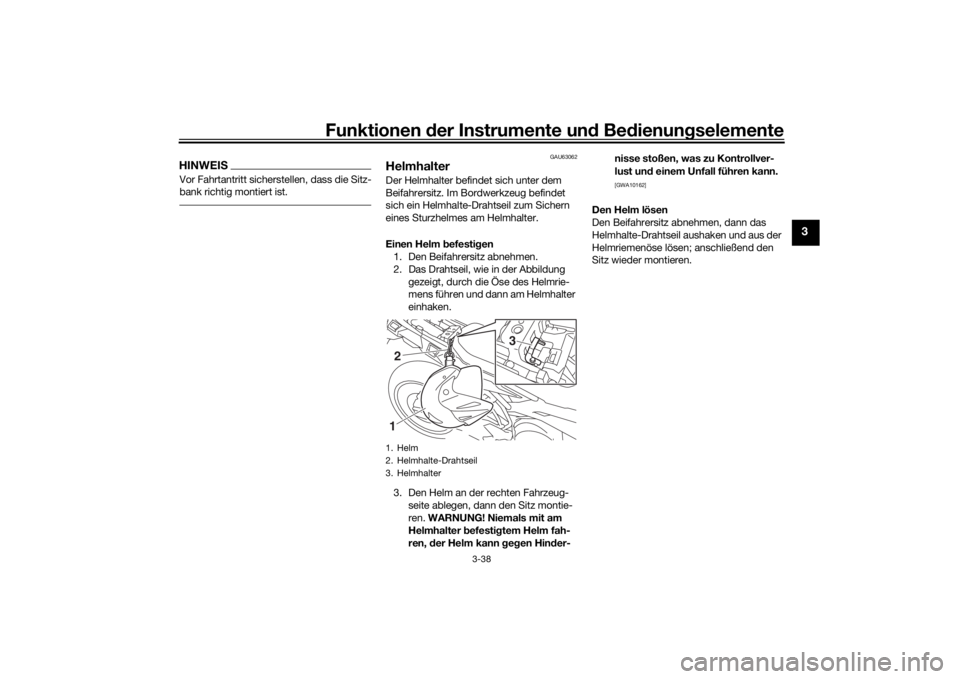

HelmhalterDer Helmhalter befindet sich unter dem
Beifahrersitz. Im Bordwerkzeug befindet
sich ein Helmhalte-Drahtseil zum Sichern
eines Sturzhelmes am Helmhalter.
Einen Helm b efestigen
1. Den Beifahrersitz abnehmen.
2. Das Drahtseil, wie in der Abbildung
gezeigt, durch die Öse des Helmrie-
mens führen und dann am Helmhalter
einhaken.
3. Den Helm an der rechten Fahrzeug- seite ablegen, dann den Sitz montie-
ren. WARNUNG! Niemals mit am
Helmhalter befesti gtem Helm fah-
ren, der Helm kann geg en Hin der- nisse stoßen, was zu Kontrollver-
lust un
d einem Unfall führen kann.
[GWA10162]
Den Helm lösen
Den Beifahrersitz abnehmen, dann das
Helmhalte-Drahtseil aushaken und aus der
Helmriemenöse lösen; anschließend den
Sitz wieder montieren.
1. Helm
2. Helmhalte-Drahtseil
3. Helmhalter
3
21
UB1JG1G0.book Page 38 Thursday, October 4, 2018 3:27 PM
Page 54 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-39
3
GAU62550
A bla gefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-35.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA15401
Den Zula dun gsg renzwert von 179 k g
(395 l b) für d as Fahrzeu g nicht ü ber-
schreiten.
GAU83932

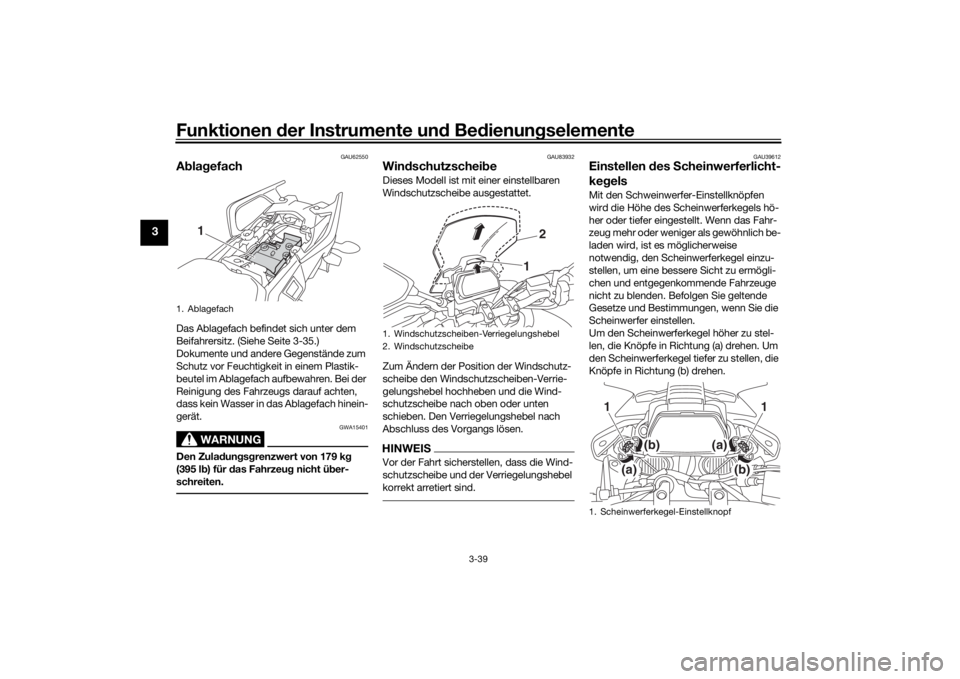

Win dschutzschei be Dieses Modell ist mit einer einstellbaren
Windschutzscheibe ausgestattet.
Zum Ändern der Position der Windschutz-
scheibe den Windschutzscheiben-Verrie-
gelungshebel hochheben und die Wind-
schutzscheibe nach oben oder unten
schieben. Den Verriegelungshebel nach
Abschluss des Vorgangs lösen.HINWEISVor der Fahrt sicherstellen, dass die Wind-
schutzscheibe und der Verriegelungshebel
korrekt arretiert sind.
GAU39612
Einstellen des Scheinwerferlicht-
ke gelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
1. Ablagefach
1
1. Windschutzscheiben-Verriegelungshebel
2. Windschutzscheibe
1 2
1. Scheinwerferkegel-Einstellknopf
(a)
(b)
1
(b)
(a)
1
UB1JG1G0.book Page 39 Thursday, October 4, 2018 3:27 PM
Page 55 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-40
3
GAU46833

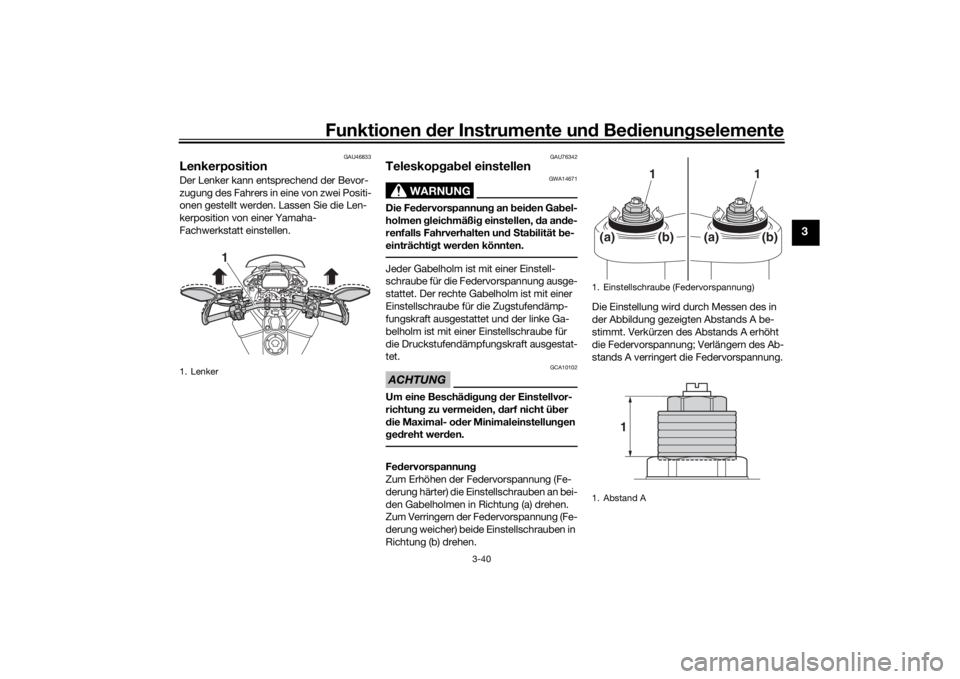

Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU76342
Teleskop gab el einstellen
WARNUNG
GWA14671
Die Fe dervorspannun g an bei den Ga bel-
holmen gleichmäßig einstellen, d a ande-
renfalls Fahrverhalten un d S ta bilität be-
einträchti gt wer den könnten.Jeder Gabelholm ist mit einer Einstell-
schraube für die Federvorspannung ausge-
stattet. Der rechte Gabelholm ist mit einer
Einstellschraube für die Zugstufendämp-
fungskraft ausgestattet und der linke Ga-
belholm ist mit einer Einstellschraube für
die Druckstufendämpfungskraft ausgestat-
tet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung (Fe-
derung weicher) beide Einstellschrauben in
Richtung (b) drehen. Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
1. Lenker
1
1. Einstellschraube (Federvorspannung)
1. Abstand A
1
1
(a)
(b)
(a)
(b)
1
UB1JG1G0.book Page 40 Thursday, October 4, 2018 3:27 PM
Page 56 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-41
3
Zu gstufen dämpfun g
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt.
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.HINWEISSicherstellen, dass diese Einstellung am
rechten Gabelholm durchgeführt wird.
HINWEIS Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus geklickt werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.

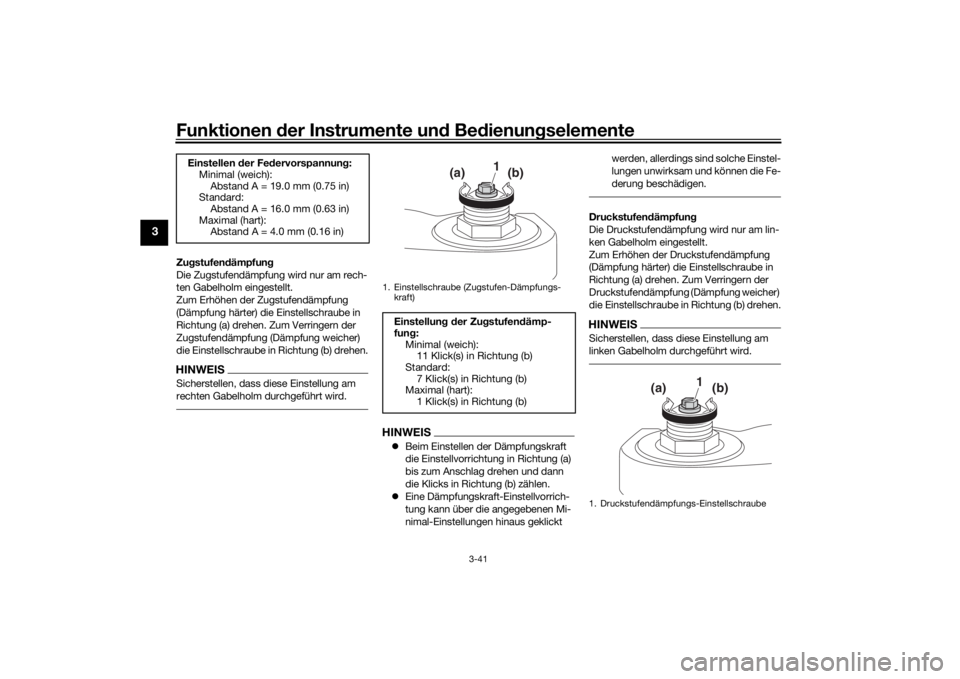

Druckstufen
dämpfun g
Die Druckstufendämpfung wird nur am lin-
ken Gabelholm eingestellt.
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.HINWEISSicherstellen, dass diese Einstellung am
linken Gabelholm durchgeführt wird.
Einstellen der Fe dervorspannung :
Minimal (weich):
Abstand A = 19.0 mm (0.75 in)
Standard: Abstand A = 16.0 mm (0.63 in)
Maximal (hart): Abstand A = 4.0 mm (0.16 in)
1. Einstellschraube (Zugstufen-Dämpfungs-
kraft)Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 11 Klick(s) in Richtung (b)
Standard: 7 Klick(s) in Richtung (b)
Maximal (hart):
1 Klick(s) in Richtung (b)
1
(a)
(b)
1. Druckstufendämpfungs-Einstellschraube
1
(a) (b)
UB1JG1G0.book Page 41 Thursday, October 4, 2018 3:27 PM
Page 57 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-42
3
HINWEIS Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus geklickt
werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.
Beim Drehen des Dämpfungskraft-
Einstellers in Richtung (a) können die
0-Klick-Position und die 1-Klick-Posi-
tion gleich sein.
GAU84350

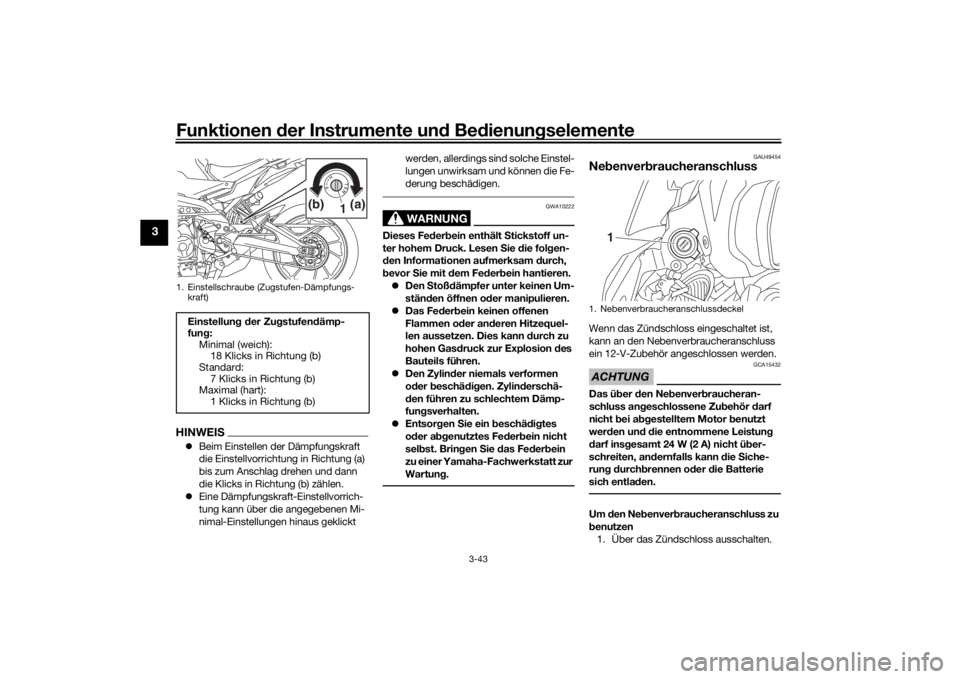

Feder bein einstellenDieses Federbein ist mit einem Einstell-
knopf für die Federvorspannung und einer
Einstellschraube für die Zugstufendämp-
fung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Einstellknopf in Rich-
tung (a) drehen. Zum Verringern der Feder-
vorspannung (Federung weicher) den
Einstellknopf in Richtung (b) drehen.
HINWEISBeim Einstellen der Federvorspannung die
Einstellvorrichtung in Richtung (b) bis zum
Anschlag drehen und dann die Klicks in
Richtung (a) zählen.Zu gstufen dämpfun g
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
Einstellen
der Druckstufen dämp-
fun g:
Minimal (weich): 11 Klick(s) in Richtung (b)
Standard:
7 Klick(s) in Richtung (b)
Maximal (hart): 1 Klick(s) in Richtung (b)
1. Federvorspannungs-Einstellknopf
(b)
(a)
1
Einstellen der Fe dervorspannun g:
Minimal (weich):
1 Klicks in Richtung (a)
Standard: 11 Klicks in Richtung (a)
Maximal (hart): 24 Klicks in Richtung (a)
UB1JG1G0.book Page 42 Thursday, October 4, 2018 3:27 PM
Page 58 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-43
3
HINWEIS Beim Einstellen der Dämpfungskraft
die Einstellvorrichtung in Richtung (a)
bis zum Anschlag drehen und dann
die Klicks in Richtung (b) zählen.
Eine Dämpfungskraft-Einstellvorrich-
tung kann über die angegebenen Mi-
nimal-Einstellungen hinaus geklickt werden, allerdings sind solche Einstel-
lungen unwirksam und können die Fe-
derung beschädigen.
WARNUNG
GWA10222
Dieses Fed
erbein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die folg en-
d en Informationen aufmerksam d urch,
b evor Sie mit d em Feder bein hantieren.
Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst
. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
GAU49454
Nebenver braucheranschluss Wenn das Zündschloss eingeschaltet ist,
kann an den Nebenverbraucheranschluss
ein 12-V-Zubehör angeschlossen werden.ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss ang eschlossene Zu behör darf
nicht bei abgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 24 W (2 A) nicht ü ber-
schreiten, an dernfalls kann die Siche-
run g d urch brennen o der die Batterie
sich entla den.Um den Neb enverbraucheranschluss zu
b enutzen
1. Über das Zündschloss ausschalten.

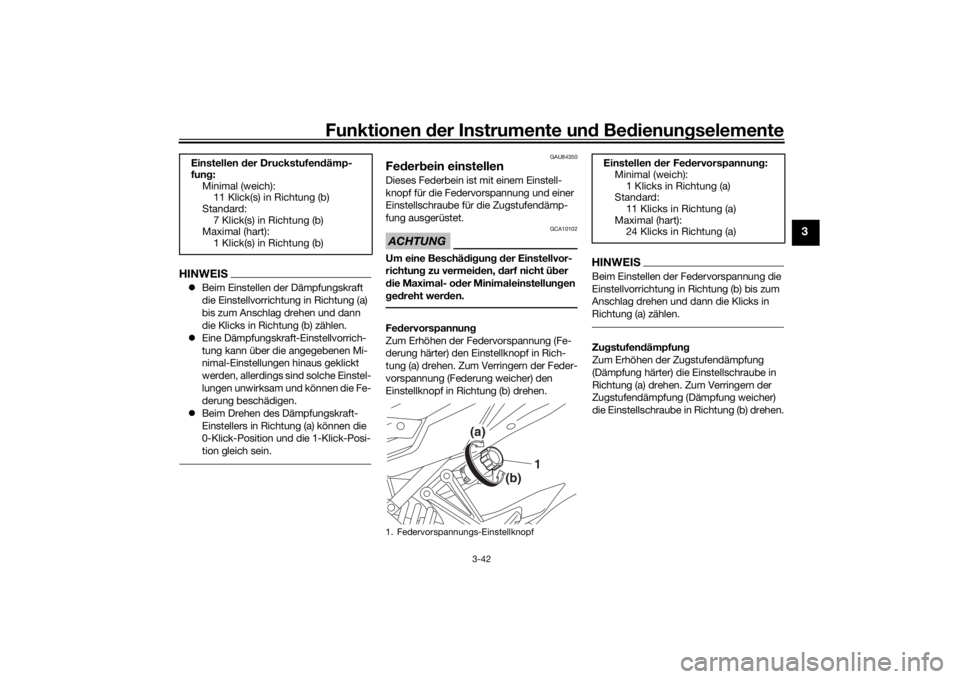

1. Einstellschraube (Zugstufen-Dämpfungs- kraft)Einstellung d er Zu gstufen dämp-
fun g:
Minimal (weich): 18 Klicks in Richtung (b)
Standard: 7 Klicks in Richtung (b)
Maximal (hart):
1 Klicks in Richtung (b)
1(a)(b)
1. Nebenverbraucher
anschlussdeckel
1
UB1JG1G0.book Page 43 Thursday, October 4, 2018 3:27 PM
Page 59 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-44
3
2. Den Aufsatz des Nebenverbraucher-
anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver- braucheranschluss stecken.
5. Über das Zündschloss einschalten und den Motor starten. (Siehe Seite
5-1.)
6. Das Zubehör einschalten.
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schla g
o der Kurzschluss sicherstellen, dass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
GAU70641
Ne benver braucher- Steckver bin-
d erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
GAU15306

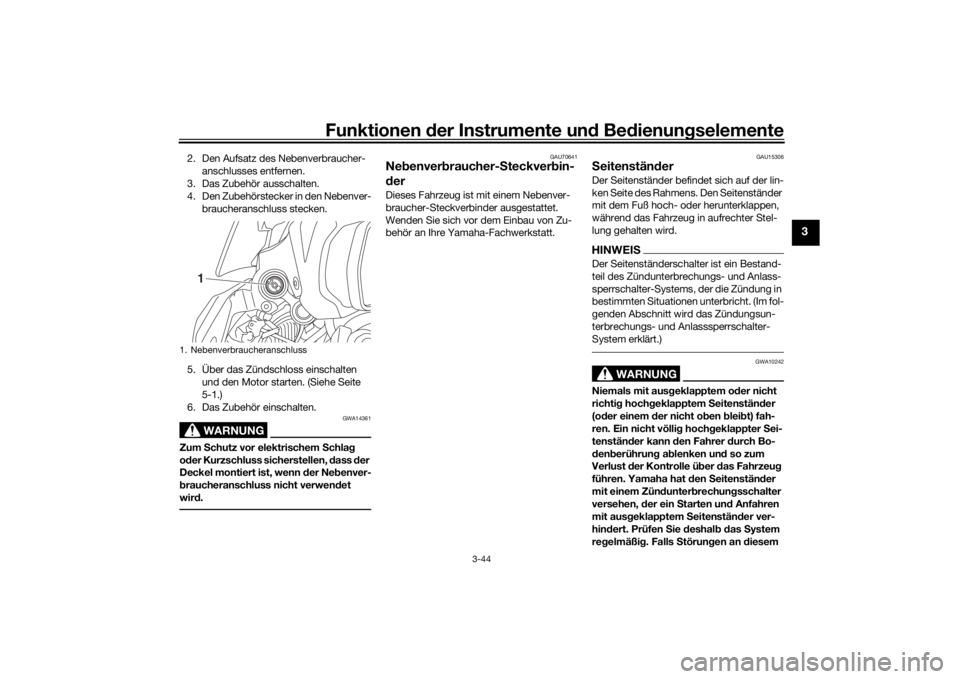

S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F
alls S törungen an d iesem
1. Nebenverbraucheranschluss
1
UB1JG1G0.book Page 44 Thursday, October 4, 2018 3:27 PM
Page 60 of 118
Funktionen der Instru mente un d Be dienun gselemente
3-45
3
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU57952
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Dieses System regelmäßig wie folgt kont-
rollieren.HINWEIS Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
Informationen zur Schalterbetätigung
siehe Seiten 3-2 und 3-3.
UB1JG1G0.book Page 45 Thursday, October 4, 2018 3:27 PM
