FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAUT1096
Sistema de corte d o circuito de
igniçãoVerifique o funcionamento do interruptor
do descanso lateral de acordo com o pro-
cedimento que se segue.
U2CMP0P0.book Page 15 Wednesday, May 7, 2014 4:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
●
Durante esta inspecção, o veículo deve ser
colocado no descanso central.
●
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO

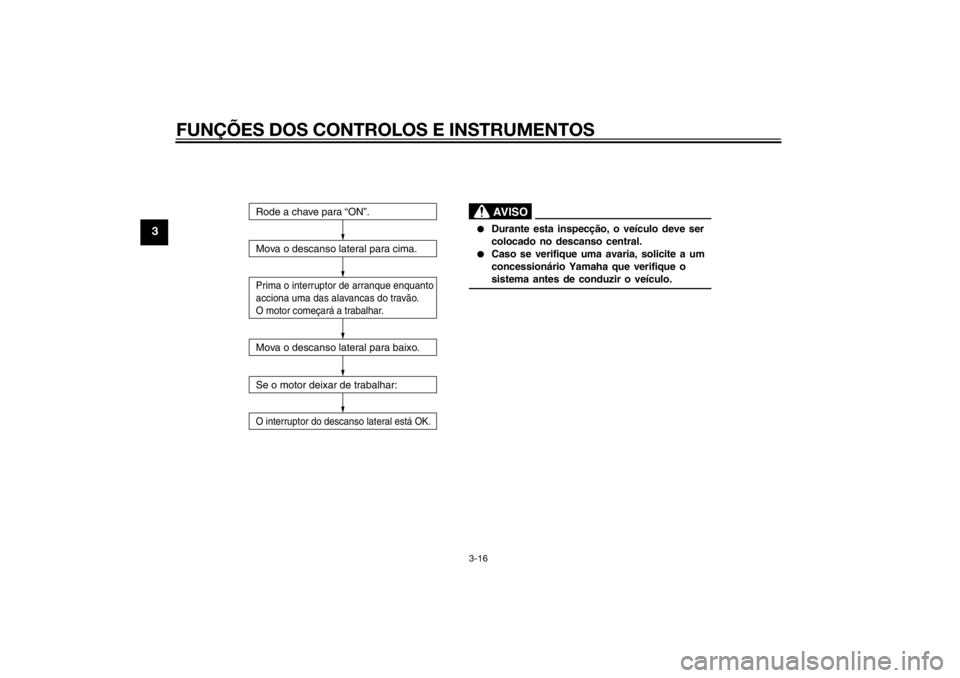

Rode a chave para “ON”.
Mova o descanso lateral para cima.Prima o interruptor de arranque enquanto
acciona uma das alavancas do travão.
O motor começará a trabalhar.Mova o descanso lateral para baixo.
Se o motor deixar de trabalhar:O interruptor do descanso lateral está OK.
U2CMP0P0.book Page 16 Wednesday, May 7, 2014 4:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU61140
Conector CC auxiliarPRECAUÇÃO
PCA21160
O acessório ligado ao conector CC auxi-
liar não deve ser utiliza do com o motor
d esliga do e a carga nunca d everá exce-
d er 120 W (10 A). Caso contrário, o fusí-
vel po derá queimar ou a bateria po derá
d escarregar.Este veículo está equipado com um conec-
tor CC auxiliar. Pode ser usado um acessó-
rio de 12–V ligado a um conector CC
auxiliar quando a chave está na posição

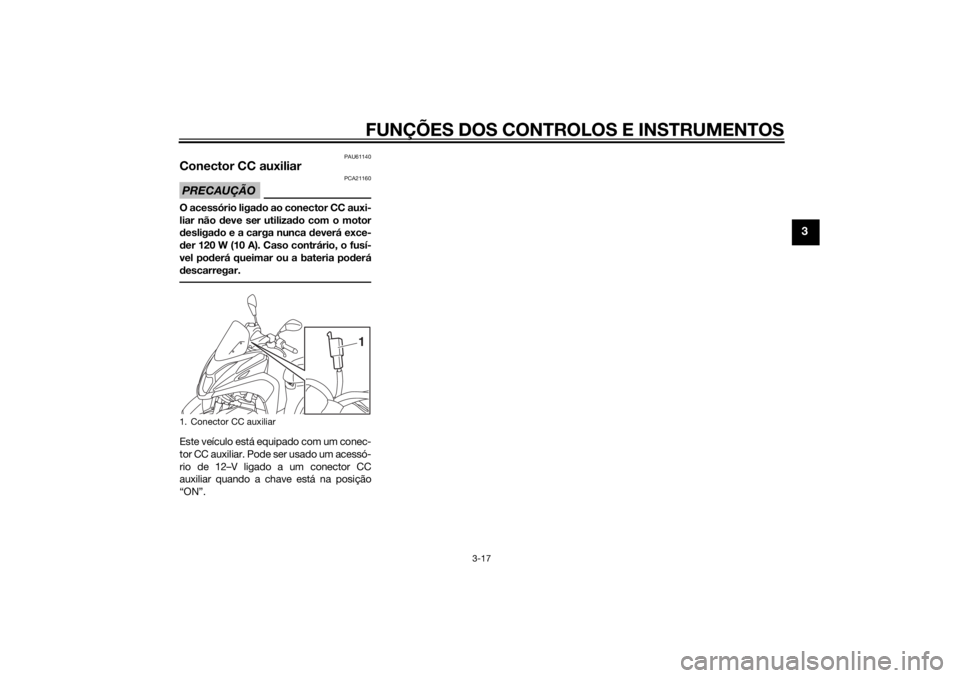

“ON”.1. Conector CC auxiliar
1
U2CMP0P0.book Page 17 Wednesday, May 7, 2014 4:54 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15598
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra s empre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou d anos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respectivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga. 3-10
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-11
Óleo d a transmissão final • Verifique se o veículo apresenta fugas de óleo. 6-13
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-21, 6-22
U2CMP0P0.book Page 1 Wednesday, May 7, 2014 4:54 PM

PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-21, 6-22
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-17, 6-24
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-24
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-18, 6-20
Alavancas do travão • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-24
Descanso central, descanso
lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-25
Fixa dores do chassis • Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar correctamente, solicite a um concessioná-
rio Yamaha que verifique o veículo. 3-14
ITEM VERIFICAÇÕES PÁGINA
U2CMP0P0.book Page 2 Wednesday, May 7, 2014 4:54 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU45311
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Para ligar o
motor após capotagem, não se esqueça de
rodar o interruptor principal para “OFF” e
depois para “ON”. Se não o fizer, o motor
não ligará, apesar de este dar sinal quando
é premido o interruptor de arranque.
PAU60631
Colocação do motor em funcio-
namentoPRECAUÇÃO
PCA10251
Consulte a página 5-3 para obter instru-
ções relativas à ro dagem do motor an-
tes de utilizar o veículo pela primeira
vez.Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
Consulte a página 3-15 para obter mais in-
formações. 1. Rode a chave para “ON”.
As seguintes luzes de advertência de-
verão acender-se durante alguns se-
gundos e depois apagar-se. Luz de advertência de problema
no motor
 Luz de advertência da tempera-
tura do refrigerantePRECAUÇÃO
PCA15485
Se não se acen der nenhuma luz d e ad-
vertência inicialmente, quan do a chave é
ro dad a para “ON”, ou se uma luz de a d-
vertência permanecer acesa, consulte a
U2CMP0P0.book Page 1 Wednesday, May 7, 2014 4:54 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
página 3-2 para obter informações so-
bre a verificação do circuito da luz d e
a d vertência correspon dente.2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU60640
Arranque1. Enquanto comprime a alavanca do travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire o veículo do des-
canso central.
2. Sente-se na scooter e regule os espe- lhos retrovisores.
3. Ligue os sinais de mudança de direc- ção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue os sinais de mudança de di-
recção.
PAU16782

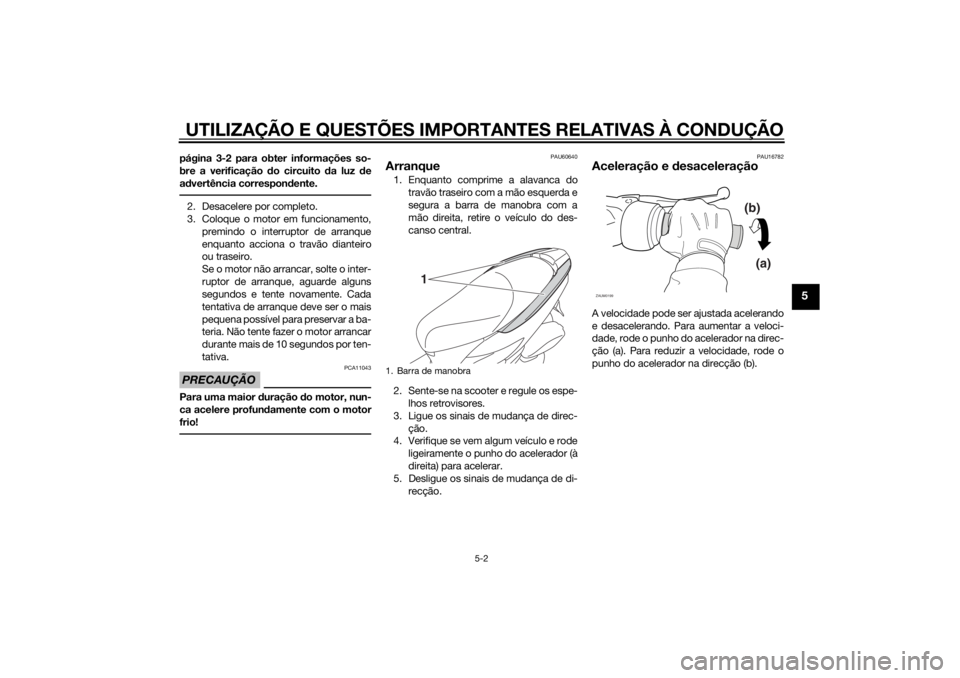

Aceleração e desaceleraçãoA velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
1. Barra de manobra
1
(b)
(a)
ZAUM0199
U2CMP0P0.book Page 2 Wednesday, May 7, 2014 4:54 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU60650
Travagem
AVISO
PWA17790
Evite travar d e forma brusca ou re-
pentina (especialmente ao inclinar-
se para um la do), caso contrário o
veículo po de derrapar ou revirar.
 As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estra da e as tampas de
saneamento tornam-se extrema-
mente escorrega dias quan do estão
molha das. Por isso, abran de ao
aproximar-se dessas áreas e passe
com cui dad o.
 Mantenha sempre em mente que a
travagem numa estra da molha da é
muito mais d ifícil.
 Ao descer uma encosta, con duza
d evagar pois a travagem numa en-
costa pod e ser muito d ifícil.1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.
PAU16821
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Evite velocidades do motor elevadas
durante a aceleração.
 Evite velocidades elevadas sem carga
no motor.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16831
Rodagem de amaciamento do
motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1000 km (600 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1000 km (600 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU61040
0–150 km (0–90 mi)
Evite o funcionamento prolongado acima
de 1/3 de aceleração.
Após uma hora de funcionamento, desli-
gue o motor e deixe-o arrefecer durante
cinco a dez minutos.
Varie regularmente a velocidade do motor.
Não permita que o motor funcione com
uma posição fixa do acelerador.
U2CMP0P0.book Page 3 Wednesday, May 7, 2014 4:54 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
150–500 km (90–300 mi)
Evite o funcionamento prolongado acima
de 1/2 de aceleração.
Utilize livremente as velocidades do motor
mas nunca utilize a aceleração máxima.
500–1000 km (300–600 mi)
Evite o funcionamento prolongado acima
de 3/4 de aceleração.
1000 km (600 mi) e mais
Evite o funcionamento prolongado em ace-
leração máxima. Altere ocasionalmente a
velocidade do motor. PRECAUÇÃO: Após
ter percorri do 1000 km (600 mi), não se
esqueça de mu dar o óleo do motor e da
transmissão final e de limpar o coa dor
d e óleo.
[PCA16502]
PRECAUÇÃO
PCA10271
Caso surja algum problema no motor
durante o períod o de ro dagem do motor,
solicite ime diatamente a um concessio-
nário Yamaha que verifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
 Dado que o motor e o sistema de
escape po dem ficar muito quentes,
estacione num local on de não haja
probabili dad e de peões ou crianças
lhes tocarem e queimarem-se.
 Não estacione num declive ou num
piso macio, pois o veículo po de
tombar, aumentan do o risco de
fuga de combustível e de incên dio.
 Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incen diar-se.
U2CMP0P0.book Page 4 Wednesday, May 7, 2014 4:54 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17245
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspecção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em con di-
ções ou se a manutenção for efectua da
incorrectamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ced imentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor d urante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que po dem
pren der-se a partes d o corpo ou ao
vestuário e componentes eléctri-
cos que po dem provocar choques
ou incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – po den do
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões pod em ficar muito
quentes durante a utilização. Para evitar
eventuais queima duras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
U2CMP0P0.book Page 1 Wednesday, May 7, 2014 4:54 PM
