YAMAHA TRICITY 2015 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2015, Model line: TRICITY, Model: YAMAHA TRICITY 2015Pages: 86, PDF Size: 2.53 MB
Page 41 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU39692
Trousse de réparationLa trousse de réparation se trouve au dos
de la selle. (Voir page 3-14.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-

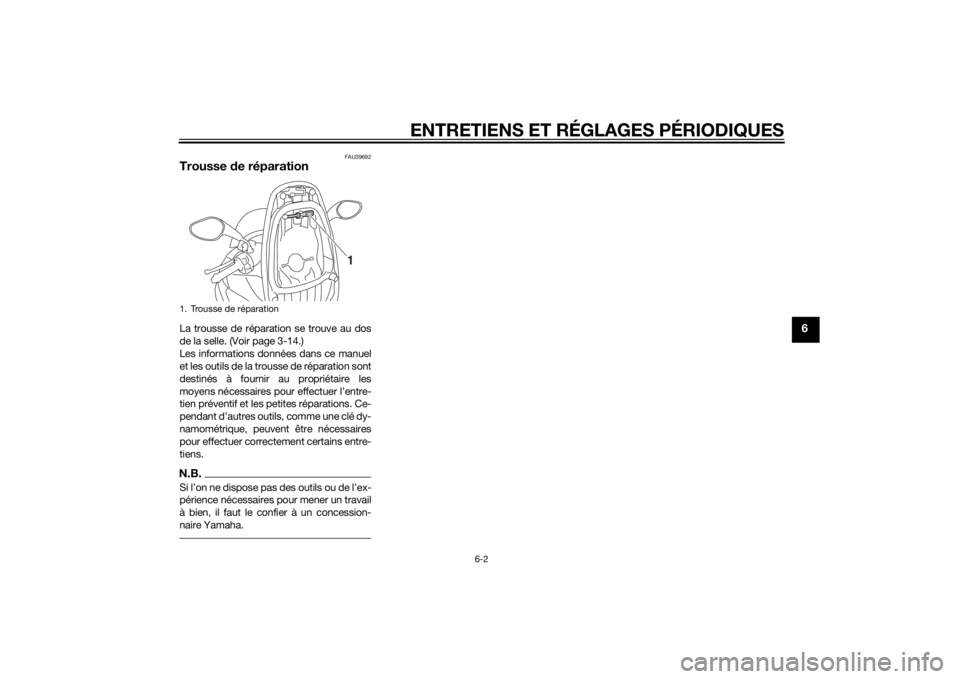

naire Yamaha.1. Trousse de réparation
1
U2CMF1F0.book Page 2 Tuesday, December 23, 2014 11:00 AM
Page 42 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU62050
N.B.Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’on a effectué un contrôle pério dique dans l’année (les d istances
sont exprimées en milles pour le R.-U.).
À partir de 20000 km (12000 mi), effectuer les entretiens en reprenant les fréquences depuis 4000 km (2400 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU62062
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2 *Bougie • Remplacer. √√
3 *Soupapes • Contrôler le jeu aux soupapes.
• Régler si nécessaire.
Tous les 12000 km (7200 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti du
moteur. √√√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer tout joint endom-
magé. Tous les 12000 km (7200 mi)
U2CMF1F0.book Page 3 Tuesday, December 23, 2014 11:00 AM
Page 43 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
FAU62100
Entretiens périodiques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 Élément
du filtre à
air • Remplacer. Tous les 20000 km (12500 mi)
2 Tu b e
de vi dange du
filtre à air • Nettoyer.
√√√√√
3 *Élément
du filtre à
air du boîtier de la
courroie trapézoï-
d ale • Nettoyer.
• Remplacer si nécessaire.
√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite.
• Contrôler la garde du levier de frein et la régler si nécessaire. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
U2CMF1F0.book Page 4 Tuesday, December 23, 2014 11:00 AM
Page 44 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
7*Liqui de de frein • Remplacer. Tous les 2 ans
8 *Roues • Contrôler le faux-rond et la pré-
sence éventuelle de dommages. √√√√
• Équilibrer les roues avant. À chaque changement ou remplacement des pneus ou des roues
9 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
10 *Roulements de roue • Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements. √√√√
11 *Direction • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 24000 km (14000 mi)
• Contrôler le tirant de direction et le remplacer si nécessaire. √√√√√
12 *Système
d’inclinai-
son • Vérifier le jeu des roulements.
√√√√√
13 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. Tous les 12000 km (7200 mi)
14 Axe
de pivot de le-
vier d e frein avant • Lubrifier à la graisse silicone.
√√√√
15 Axe
de pivot de le-
vier d e frein arrière • Lubrifier à la graisse silicone.
√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMF1F0.book Page 5 Tuesday, December 23, 2014 11:00 AM
Page 45 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
16*Système
de frei-
nage unifié • Lubrifier les pivots et les pièces
mobiles à la graisse de silicone. √√√√
• Lubrifier l’extrémité de câble à la graisse à base de savon au li-
thium. √√√√
17 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
19 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
20 *Combinés ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas. √√√√
21 Huile moteur • Changer.
• Contrôler le niveau d’huile et
s’assurer de l’absence de fuites
d’huile. √√√√√
22 Crépine
d’huile mo-
teur • Nettoyer.
√√√√√
23 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√
√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMF1F0.book Page 6 Tuesday, December 23, 2014 11:00 AM
Page 46 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU38263
N.B.Filtre à air du moteur et filtres à air du boîtier de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com- primé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien des filtres à air du boîtier de la cou rroie trapé-
zoïdale plus fréquemment si le véhicule est utilis é dans des zones très poussiéreuses ou humides.24Huile
de transmis-
sion finale • S’assurer de l’absence de fuites
d’huile. √√√√√
• Changer. √Tous les 12000 km (7200 mi)
25 *Courroie trapézoï-
d
ale • Remplacer.
Tous les 20000 km (12000 mi)
26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles
• Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)U2CMF1F0.book Page 7 Tuesday, December 23, 2014 11:00 AM
Page 47 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2CMF1F0.book Page 8 Tuesday, December 23, 2014 11:00 AM
Page 48 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18752
Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU56941

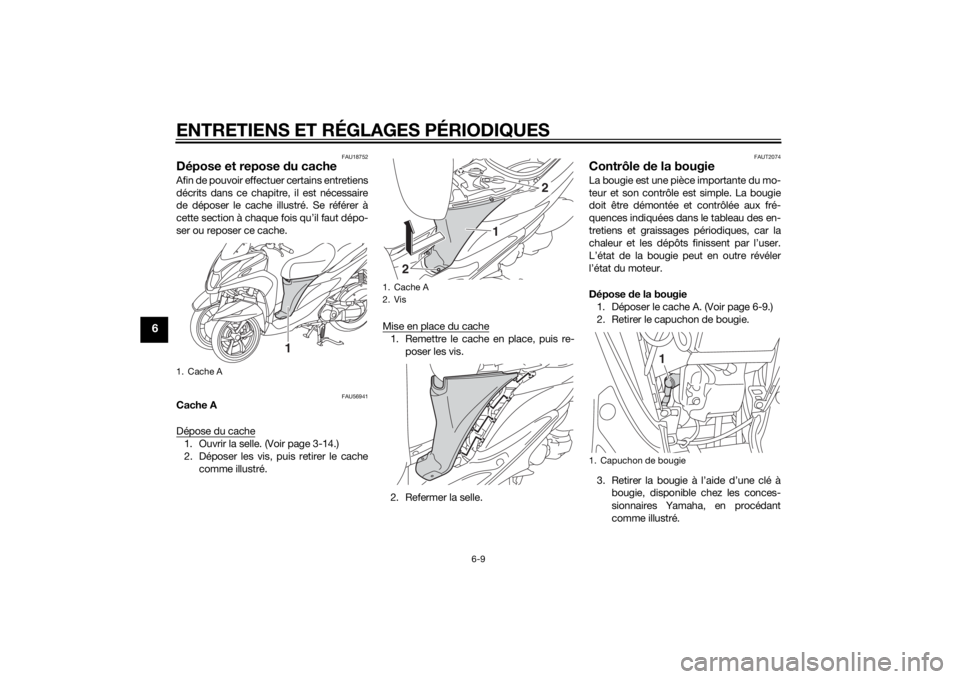

Cache A
Dépose du cache1. Ouvrir la selle. (Voir page 3-14.)
2. Déposer les vis, puis retirer le cache
comme illustré. Mise en place du cache
1. Remettre le cache en place, puis re-
poser les vis.
2. Refermer la selle.
FAUT2074
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Déposer le cache A. (Voir page 6-9.)
2. Retirer le capuchon de bougie.
3. Retirer la bougie à l’aide d’une clé à bougie, disponible chez les conces-
sionnaires Yamaha, en procédant
comme illustré.
1. Cache A
1
1. Cache A
2. Vis
1
2
2
1. Capuchon de bougie
1
U2CMF1F0.book Page 9 Tuesday, December 23, 2014 11:00 AM
Page 49 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Contrôle de la bougie
1. S’assurer que la couleur de la porce- laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur
et, si nécessaire, le corriger conformé-
ment aux spécifications. Mise en place
de la bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
4. Reposer le cache.

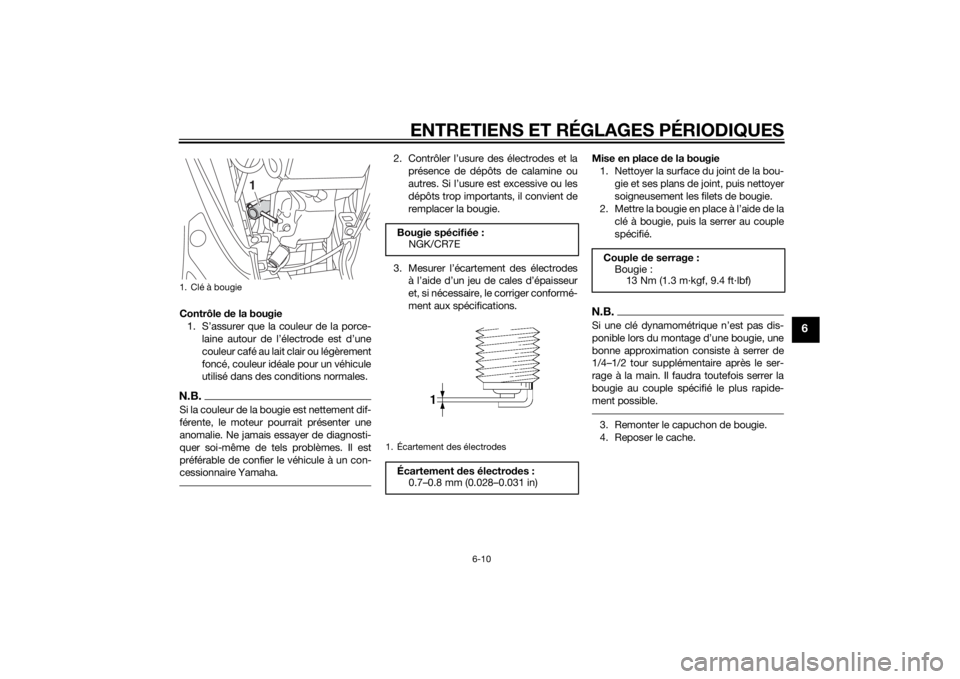

1. Clé à bougie
1
Bougie spécifiée :NGK/CR7E
1. Écartement des électrodes
Écartement des électrod es :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2CMF1F0.book Page 10 Tuesday, December 23, 2014 11:00 AM
Page 50 of 86
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU61001
Huile moteur et crépine d’huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile et de nettoyer la crépine
d’huile aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis retirer le bouchon de
remplissage d’huile moteur. Essuyer
la jauge d’huile moteur avant de l’insé-
rer à nouveau, sans la visser, dans
l’orifice de remplissage, puis la retirer
et vérifier le niveau d’huile.
AVERTISSEMENT ! Le pot d’échap-
pement et son carter deviennent
très chau ds en cours d ’utilisation.
Pour éviter les risques de brûlures,
laisser refroi dir le pot d’échappe-
ment et son carter avant de retirer
le capuchon d u filtre à huile.
[FWA17810]
N.B.Le niveau d’huile moteur doit se situer entre
l’extrémité de la jauge d’huile et le repère
de niveau maximum.4. Si le niveau d’huile moteur ne se situe
pas entre l’extrémité de la jauge
d’huile et le repère de niveau maxi-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spéci-
fié.
5. Insérer la jauge d’huile dans l’orifice
de remplissage, puis serrer le bou-
chon de remplissage d’huile. Changement
de l’huile moteur et net-
toyage de la crépine d ’huile
1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage
d’huile moteur et les vis de vidange
d’huile moteur A et B afin de vidanger
l’huile du carter moteur.
ATTENTION : Lorsqu’on retire la vis
d e vi dange de l’huile B, le joint to-
rique, le ressort de compression et
la crépine d ’huile se libèrent égale-
ment. Veiller à ne pas per dre ces
pièces.
[FCAT1022]
1. Bouchon de remplissage de l’huile moteur
2. Jauge de niveau d’huile
3. Repère de niveau maximum
4. Extrémité de la jauge d’huile moteur
1
234
U2CMF1F0.book Page 11 Tuesday, December 23, 2014 11:00 AM
