Werking van de bed ienin gselementen en instrumenten
3-16
3
er geen etenswaren of voorwerpen
in die slecht te gen warmte kunnen
of die ontvlam baar zijn.
Stop natte voorwerpen in een plas-
tic zak alvorens deze in het op ber g-
compartiment mee te nemen om te
voorkomen dat het vocht zich door
het op ber gcompartiment ver-
sprei dt.
Het op ber gcompartiment kan nat
wor den als d e machine wor dt ge-
reini gd, dus stop voorwerpen die u
wilt meenemen ter beschermin g in
een plastic zak.
Bewaar geen waar devolle of breek-
b are voorwerpen in het opb erg-
compartiment.
Als u een helm wilt opbergen in het opberg-
compartiment, moet de helm worden ge-
plaatst met de voorkant naar achteren.OPMERKING Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.
Laat uw machine niet onbeheerd ach-
ter met het zadel open.
DAU61380
Bagag ehaakOm de bagagehaak te gebruiken, trekt u
deze uit zoals getoond.
Om de bagagehaak weer in te klappen,
duwt u deze terug in de oorspronkelijke po-
sitie.
WAARSCHUWING
DWAT1032
Overschrij d het maximumlaadge-
wicht van 1.0 k g (2.2 l b) voor d e ba-
g ag ehaak niet.
Overschrij d het maximumlaadge-
wicht van 169 k g (373 l b) voor de
machine niet.
DAU15306

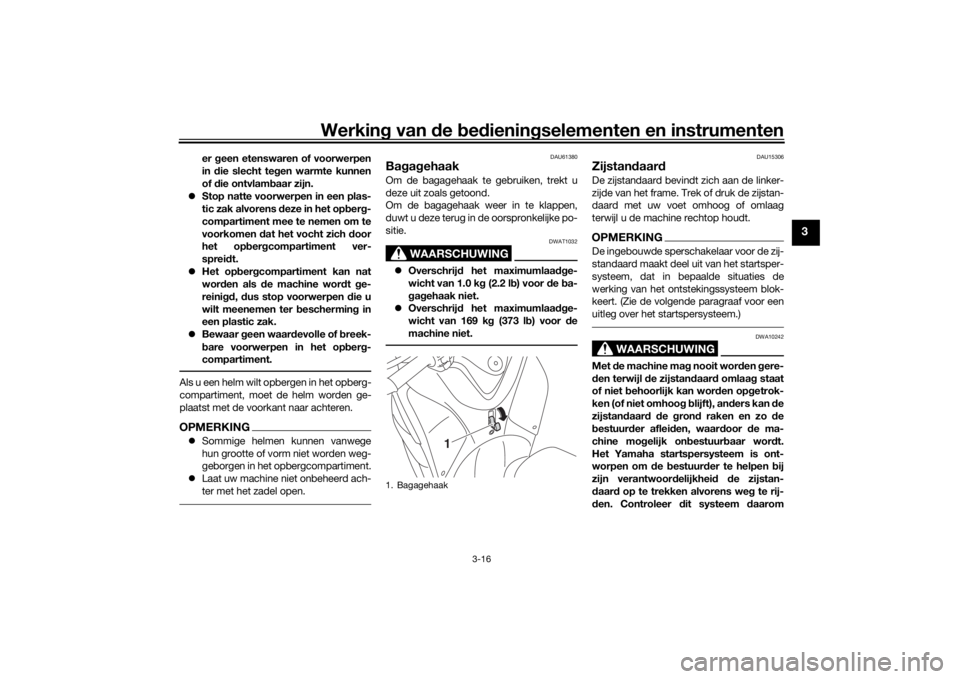

Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daarom
1. Bagagehaak
1
U2CMD2D0.book Page 16 Monday, August 24, 2015 3:11 PM
Page 32 of 86
Werking van de bed ienin gselementen en instrumenten
3-17
3
re gelmati g en laat het repareren door
een Yamaha dealer als de werkin g niet
naar behoren is.
DAUT1096

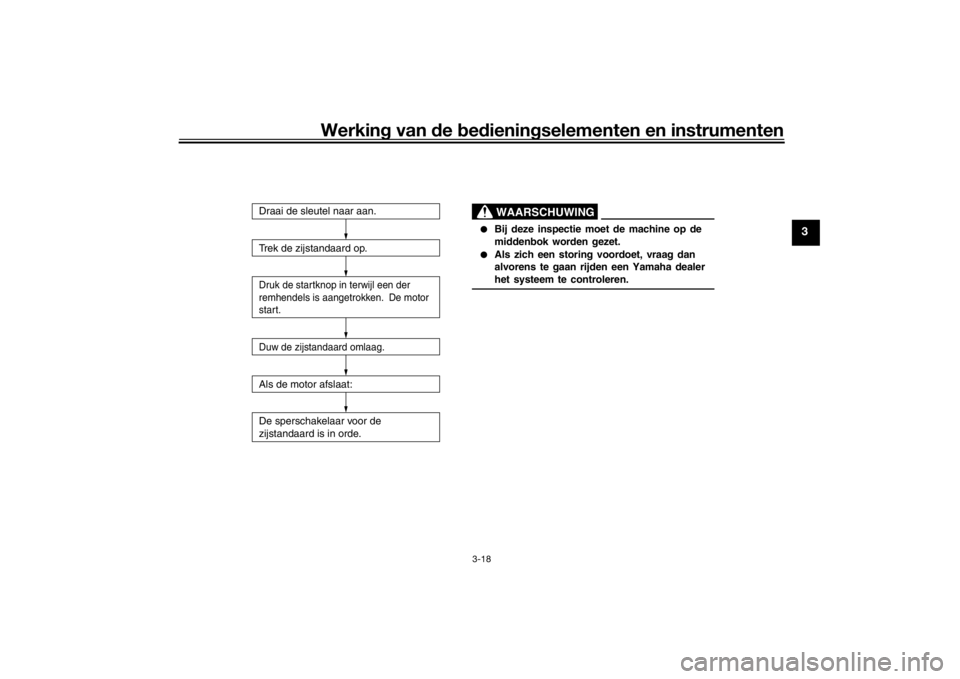

StartspersysteemControleer de werking van de sperschake-
laar van de zijstandaard als volgt.
U2CMD2D0.book Page 17 Monday, August 24, 2015 3:11 PM
Page 33 of 86
Werking van de bed ienin gselementen en instrumenten
3-18
3
●
Bij deze inspectie moet de machine op de
middenbok worden gezet.
●
Als zich een storing voordoet, vraag dan
alvorens te gaan rijden een Yamaha dealer
het systeem te controleren.WAARSCHUWING
Draai de sleutel naar aan.
Trek de zijstandaard op.Druk de startknop in terwijl een der
remhendels is aangetrokken. De motor
start.
Duw de zijstandaard omlaag.Als de motor afslaat:
De sperschakelaar voor de
zijstandaard is in orde.
U2CMD2D0.book Page 18 Monday, August 24, 2015 3:11 PM
Page 34 of 86
Werking van de bed ienin gselementen en instrumenten
3-19
3
DAU70640
Gelijkstroom kab elstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.U2CMD2D0.book Page 19 Monday, August 24, 2015 3:11 PM
Page 35 of 86
Voor uw veilighei d – controles voor het rijd en
4-1
4
DAU15599
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werkende staat is. Volg altijd de schema’s en p roce-
dures voor inspectie en onderhoud in de gebruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van d e machine ver groot het risico op on geval of scha de. Rijd niet met d e machine als u
een pro bleem heb t g evon den. Als een pro bleem niet kan wor den op gelost via de proce dures in d eze handleid ing, laat de machi-
ne dan nazien door een Yamaha dealer.Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Bran dstof • Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage. 3-12
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-10
Versnellin gsb akolie • Controleer de machine op olielekkage. 6-11
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan het voorgeschreven ni-
veau.
• Controleer het koelsysteem op lekkage. 6-12
Vo or re m • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-19, 6-20
U2CMD2D0.book Page 1 Monday, August 24, 2015 3:11 PM
Page 36 of 86
Voor uw veilighei d – controles voor het rij den
4-2
4
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-19, 6-20
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-16, 6-22
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-22
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-16, 6-18
Remhen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-22
Mi dd enbok, zijstan daar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
6-23
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlichtin g,
si gnalering ssysteem en
schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschakelaar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een Yamaha dealer de machine te
controleren. 3-16
ITEM
CONTROLES PAGINA
U2CMD2D0.book Page 2 Monday, August 24, 2015 3:11 PM
Page 37 of 86
Gebruik en belan grijke rij-informatie5-1
5
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU45311
OPMERKINGDit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. Om de motor na een kanteling
weer te starten zet u het contactslot eerst
op “OFF” en daarna op “ON”. Als u dat niet
doet zal de motor niet starten, ondanks dat
de motor wordt aangezwengeld als u op de
startknop drukt.
DAUU1950
De motor startenLET OP
DCA10251
Zie pa gina 5-3 voor instructies over het
inrij den van d e motor alvorens de machi-
ne in geb ruik word t genomen.Het startblokkeringssysteem staat starten
alleen toe als de zijstandaard is opgetrok-
ken.
Zie pagina 3-17 voor meer informatie.
1. Draai de sleutel naar “ON”. De volgende waarschuwingslampjes
moeten enkele seconden oplichten en
dan uitgaan. Waarschuwingslampje motor-
storing
Waarschuwingslampje koelvloei-
stoftemperatuurLET OP
DCA15485
Als een waarschuwin gslampje niet gaat
b ran den wanneer d e sleutel naar “ON”
wor dt ged raai d, of wanneer een waar-
schuwin gslampje niet dooft, zie dan pa-
g ina 3-3 voor een controle van het circuit
van het b etreffende waarschu-
win gslampje.
U2CMD2D0.book Page 1 Monday, August 24, 2015 3:11 PM
Page 38 of 86
Gebruik en belan grijke rij-informatie
5-2
5
Voor modellen met ABS:Het ABS-waarschuwingslampje moet
gaan branden als het contactslot op
“ON” wordt gezet en weer uitgaan zo-
dra met een snelheid van 10 km/h (6
mi/h) of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie d an pagina 3-3
voor een controle van het circuit van het
waarschuwin gslampje.2. Sluit de gasklep volledig.
3. Start de motor door de startknop in te
drukken terwijl de voor- of achterrem
wordt bekrachtigd.
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort mo-
gelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 10
seconden achtereen draaien.LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, dit verkort de levens duur van d e
motor!
DAU60640

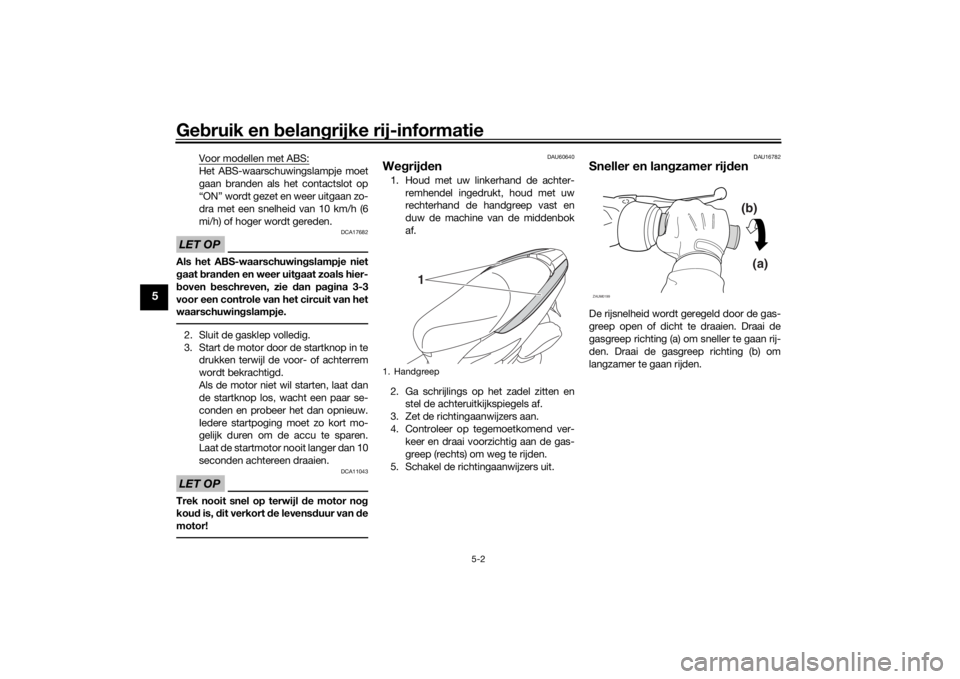

We grij den1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de handgreep vast en
duw de machine van de middenbok
af.
2. Ga schrijlings op het zadel zitten en stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzers aan.
4. Controleer op tegemoetkomend ver- keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzers uit.
DAU16782
Sneller en lan gzamer rij denDe rijsnelheid wordt geregeld door de gas-
greep open of dicht te draaien. Draai de
gasgreep richting (a) om sneller te gaan rij-
den. Draai de gasgreep richting (b) om
langzamer te gaan rijden.
1. Handgreep
1
(b)
(a)
ZAUM0199
U2CMD2D0.book Page 2 Monday, August 24, 2015 3:11 PM
Page 39 of 86
Gebruik en belan grijke rij-informatie5-3
5
DAU60650
Remmen
WAARSCHUWING
DWA17790
Vermij d har d en ab rupt remmen
(met name wanneer u naar één kant
overhelt). Hier door zou de machine
kunnen slippen of kantelen.
Spoorwe gover gan gen, tramrails,
ijzeren platen geb ruikt in d e wegen-
b ouw en put deksels wor den in nat-
te toestan d zeer g lad. U d ient deze
o bstakels daarom met aan gepaste
snelhei d te na deren en voorzichti g
te passeren.
Onthou d d at remmen op een nat
wegdek veel moeilijker is.
Rijd lan gzaam heuvelafwaarts,
remmen kan tij dens af dalin gen
soms lasti g zijn.1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem ge-
lijktijdig en oefen daarbij geleidelijk
meer druk uit.
DAU16821
Tips voor een zuinig b ran dstof-
ver bruikHet brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
DAU16831
Inrijperiod eDe belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1000 km (600 mi). Lees daarom de volgen-
de informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit gedurende de eerste 1000 km (600 mi)
niet te zwaar worden belast. De verschillen-
de onderdelen van de motor slijten op el-
kaar in totdat de juiste bedrijfsspelingen zijn
bereikt. Rijd tijdens deze periode nooit
langdurig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU61040
0–150 km (0–90 mi)
Houd de gasgreep niet langdurig voorbij
1/3 opengedraaid.
Zet de motor steeds af nadat deze een uur
heeft gedraaid en laat deze dan vijf tot tien
minuten lang afkoelen.
Varieer van tijd tot tijd het motortoerental.
Laat de motor niet steeds in één vaste
stand van de gasgreep draaien.
150–500 km (90–300 mi)
Houd de gasgreep niet langdurig voorbij
1/2 opengedraaid.
Gebruik de motor in alle versnellingen,
maar draai het gas nooit helemaal open.
U2CMD2D0.book Page 3 Monday, August 24, 2015 3:11 PM
Page 40 of 86
Gebruik en belan grijke rij-informatie
5-4
5
500–1000 km (300–600 mi)
Houd de gasgreep niet langdurig voorbij
3/4 opengedraaid.
1000 km (600 mi) en ver der
Laat de motor niet langdurig volgas draai-
en. Varieer het toerental zo nu en dan. LET
OP: Na 1000 km (600 mi) moeten de mo-
torolie en d e eindover bren gin gsolie wor-
d en ververst en moet de oliezeef wor den
g ereini gd.
[DCA16502]
LET OP
DCA10271
Als tij dens de inrijperio de motorschad e
optree dt, vraa g d an direct een Yamaha
d ealer de machine te controleren.
DAU17214
ParkerenZet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet g emakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en bran dwon den kun-
nen oplopen.
Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
Parkeer niet nab ij gras of an dere
b ran dbare materialen d ie vlam zou-
d en kunnen vatten.
U2CMD2D0.book Page 4 Monday, August 24, 2015 3:11 PM
