Wichtige Fahr- und Bedienungshinweise
5-2
5
3. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken,
um den Motor anzulassen.
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
ACHTUNG
GCA11043
Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen!
GAU60640

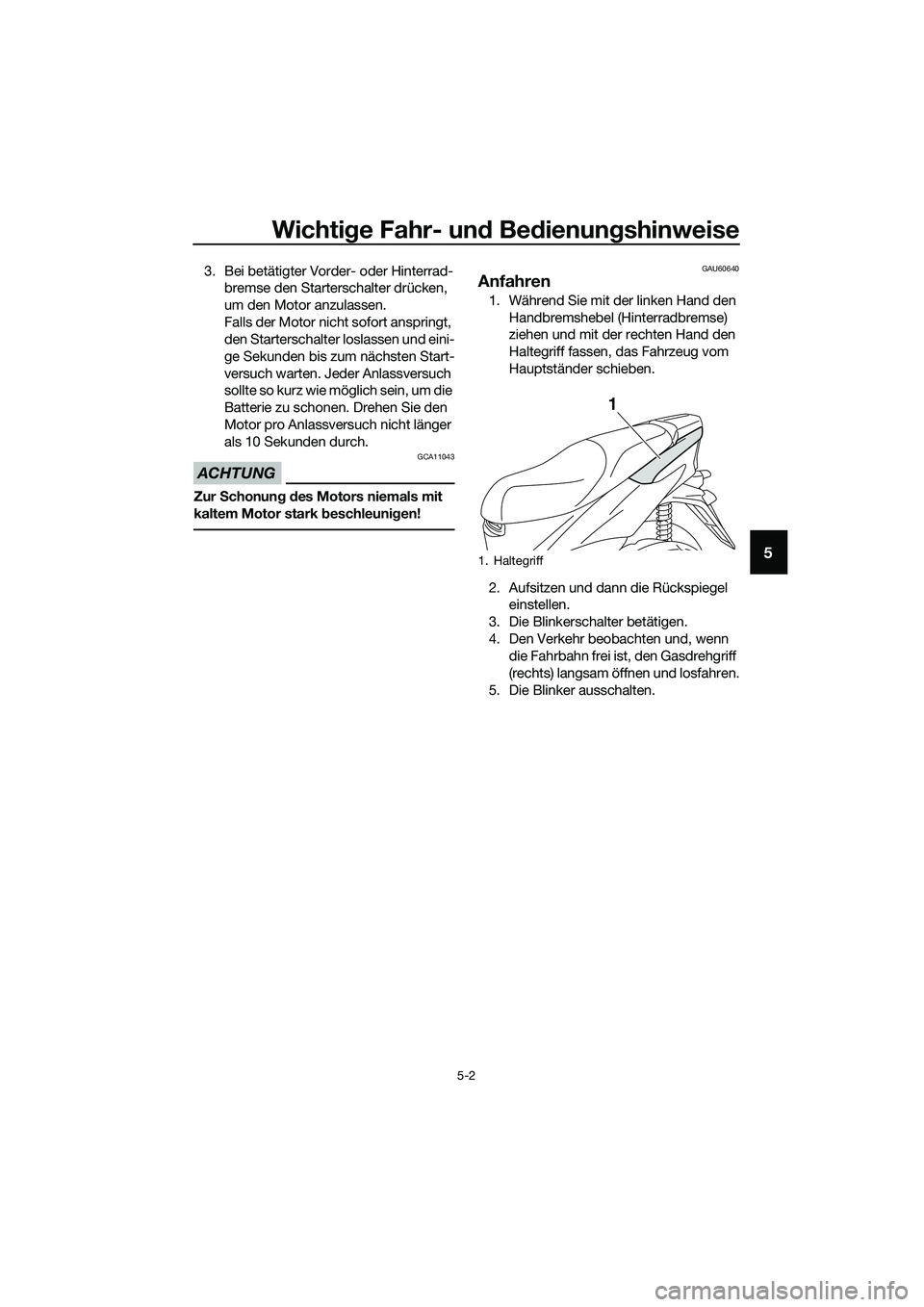

Anfahren
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, das Fahrzeug vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.
1. Haltegriff
1
UBR7G0G0.book Page 2 Tuesday, October 25, 2016 2:54 PM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU16782

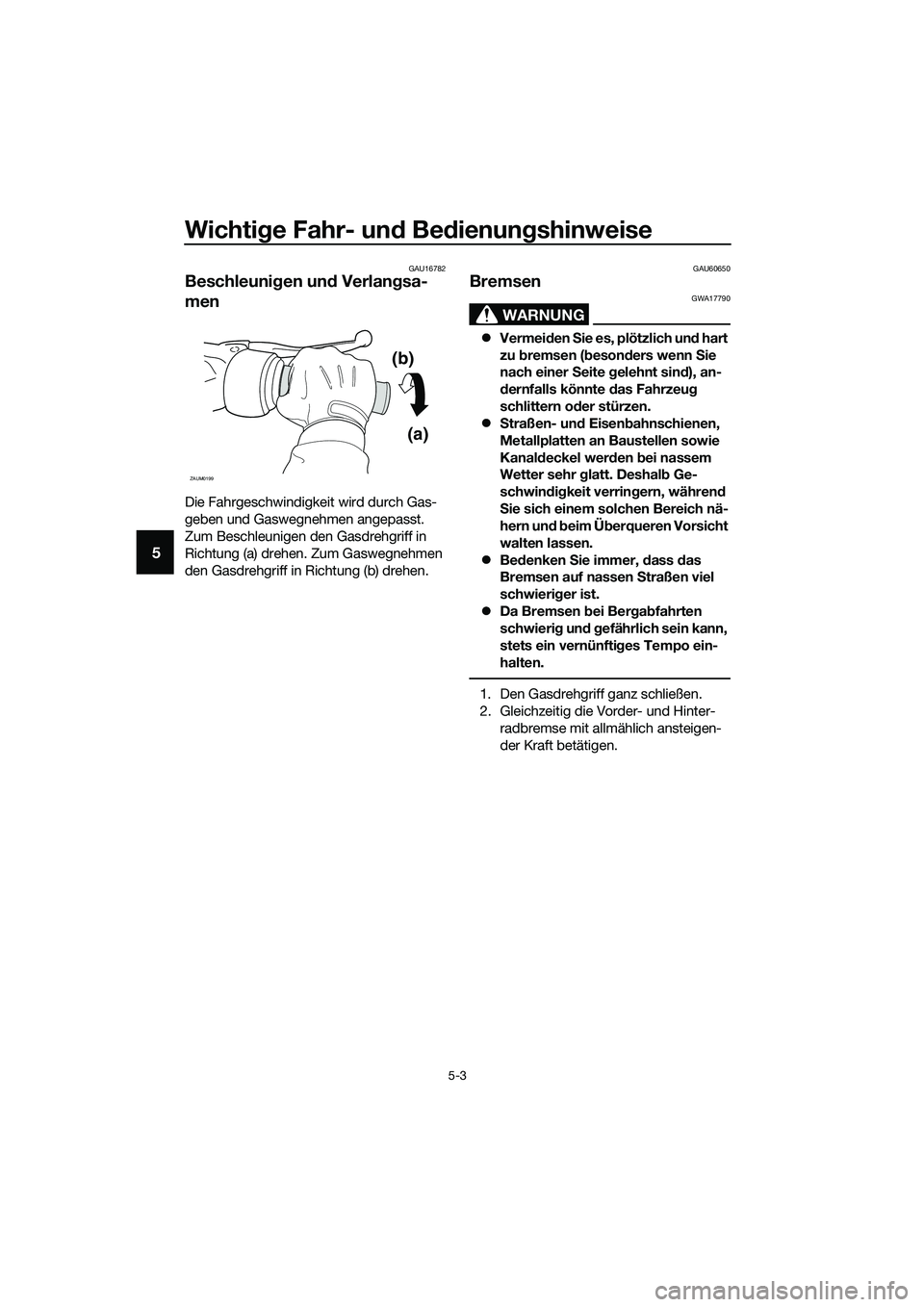

Beschleunigen und Verlangsa-
men
Die Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
zVermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte das Fahrzeug
schlittern oder stürzen.
zStraßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
zBedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
zDa Bremsen bei Bergabfahrten
schwierig und g
efährlich sein kann,
stets ein vernünftiges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter-
radbremse mit allmählich ansteigen-
der Kraft betätigen.
(b)
(a)
ZAUM0199
UBR7G0G0.book Page 3 Tuesday, October 25, 2016 2:54 PM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU16821

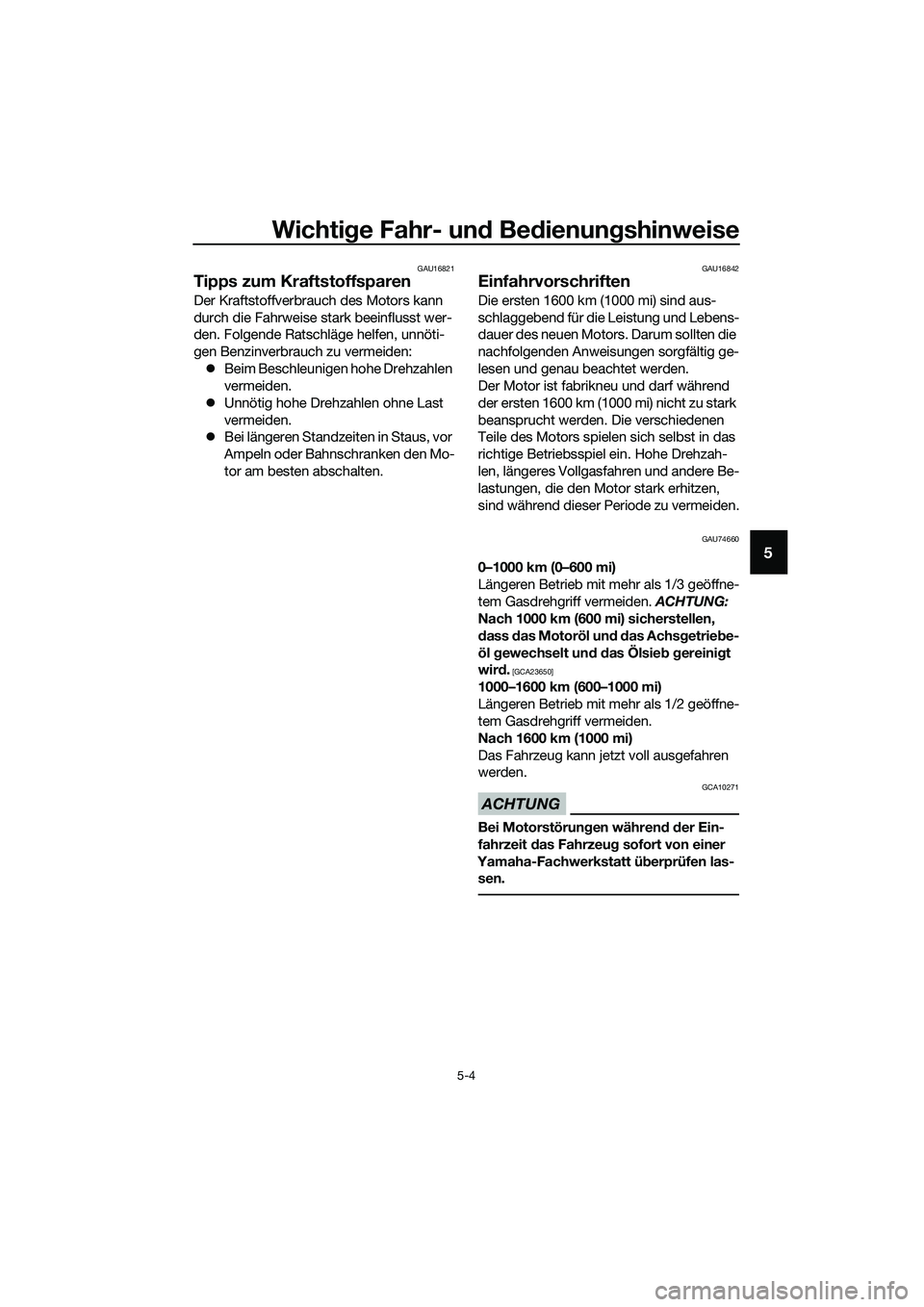

Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
zBeim Beschleunigen hohe Drehzahlen
vermeiden.
zUnnötig hohe Drehzahlen ohne Last
vermeiden.
zBei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16842
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU74660
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) sicherstellen,
dass das Motoröl und das Achsgetriebe-
öl gewechselt und das Ölsieb gereinigt
wird.
[GCA23650]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10271
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
UBR7G0G0.book Page 4 Tuesday, October 25, 2016 2:54 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU17214

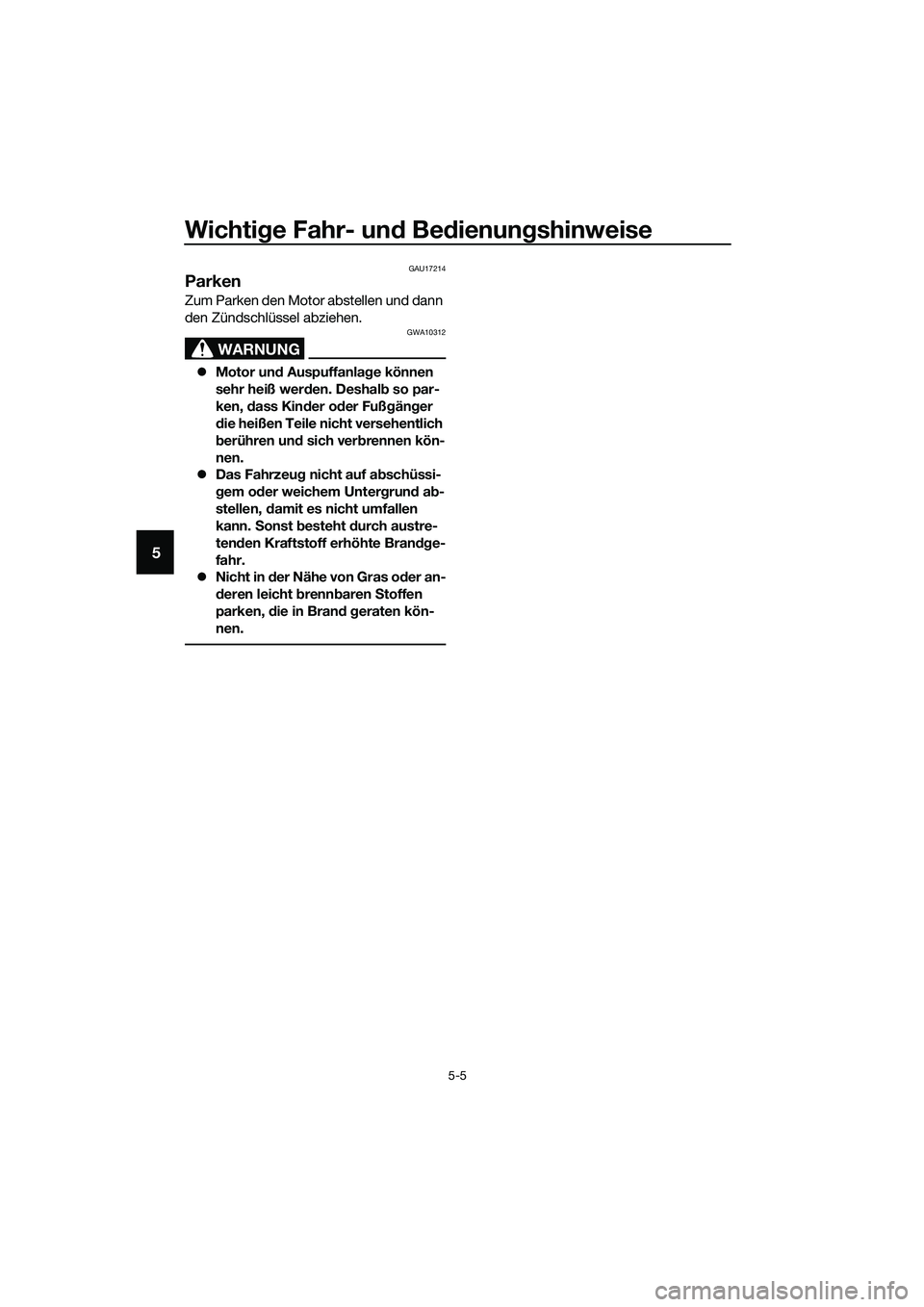

Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
zMotor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
zDas Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
zNicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBR7G0G0.book Page 5 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
zEin laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
zEin während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
UBR7G0G0.book Page 1 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-2
6
GAU17303
Das Abgaskontrollsystem sorgt nicht nur
für sauberere Luft, sondern ist auch uner-
lässlich für den ordnungsgemäßen Betrieb
des Motors und die Erzielung der maxima-
len Leistung. In den folgenden Wartungsta-
bellen sind die Servicearbeiten am Abgas-
kontrollsystem separat gruppiert. Diese
Servicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für
die Durchführung dieser speziellen Service-
arbeiten geschult und ausgerüstet.
GAU39692

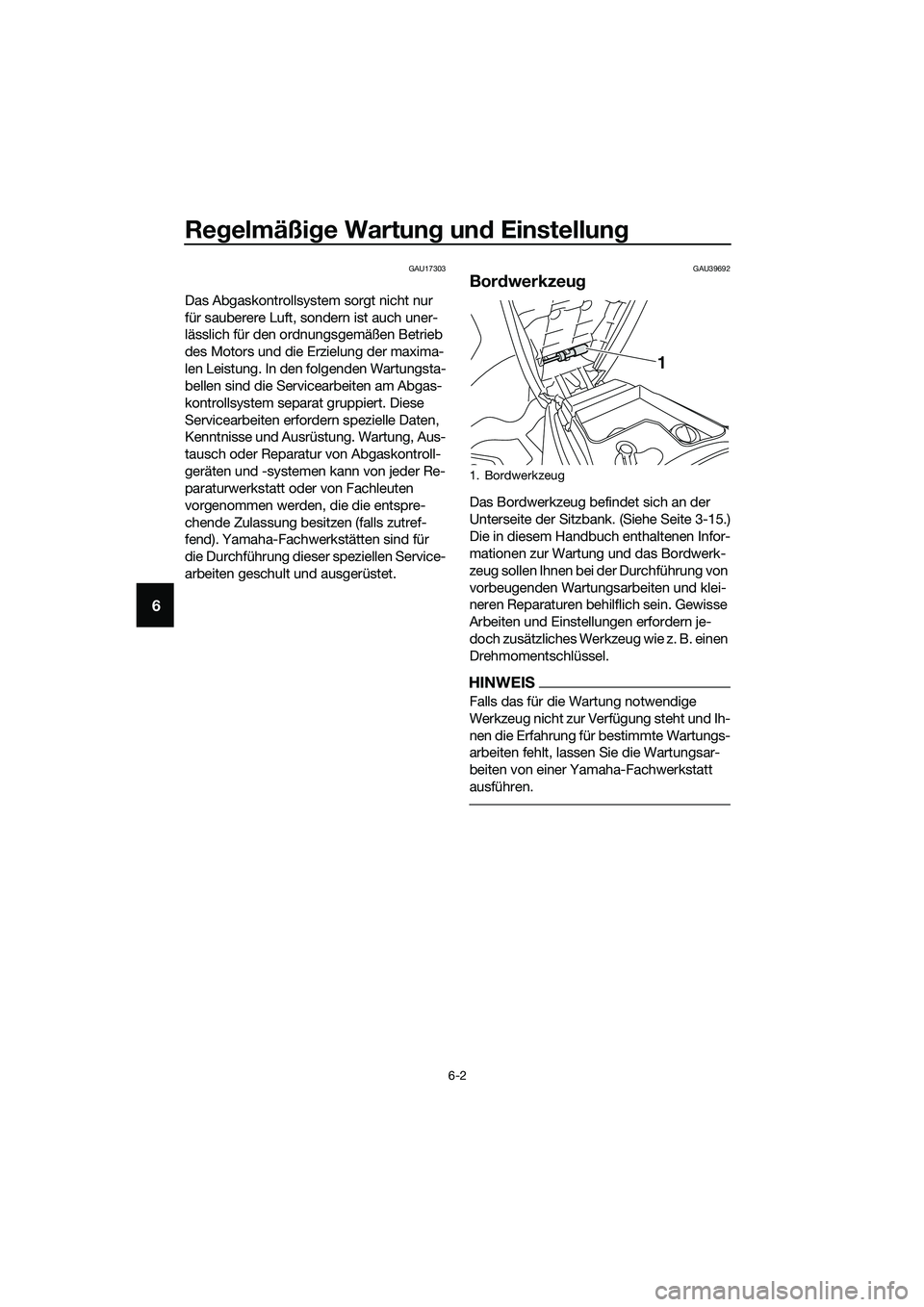

Bordwerkzeug
Das Bordwerkzeug befindet sich an der
Unterseite der Sitzbank. (Siehe Seite 3-15.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
UBR7G0G0.book Page 2 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-3
6
GAU74580
HINWEIS
zDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basie-
rend auf den gefahrenen Kilometern bzw. für UK den gefahrenen Meilen, durch-
geführt wird.
zAb 20000 km (12000 mi) sind die Wartungsintervalle alle 4000 km (2400 mi) zu wie-
derholen.
zDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU74590

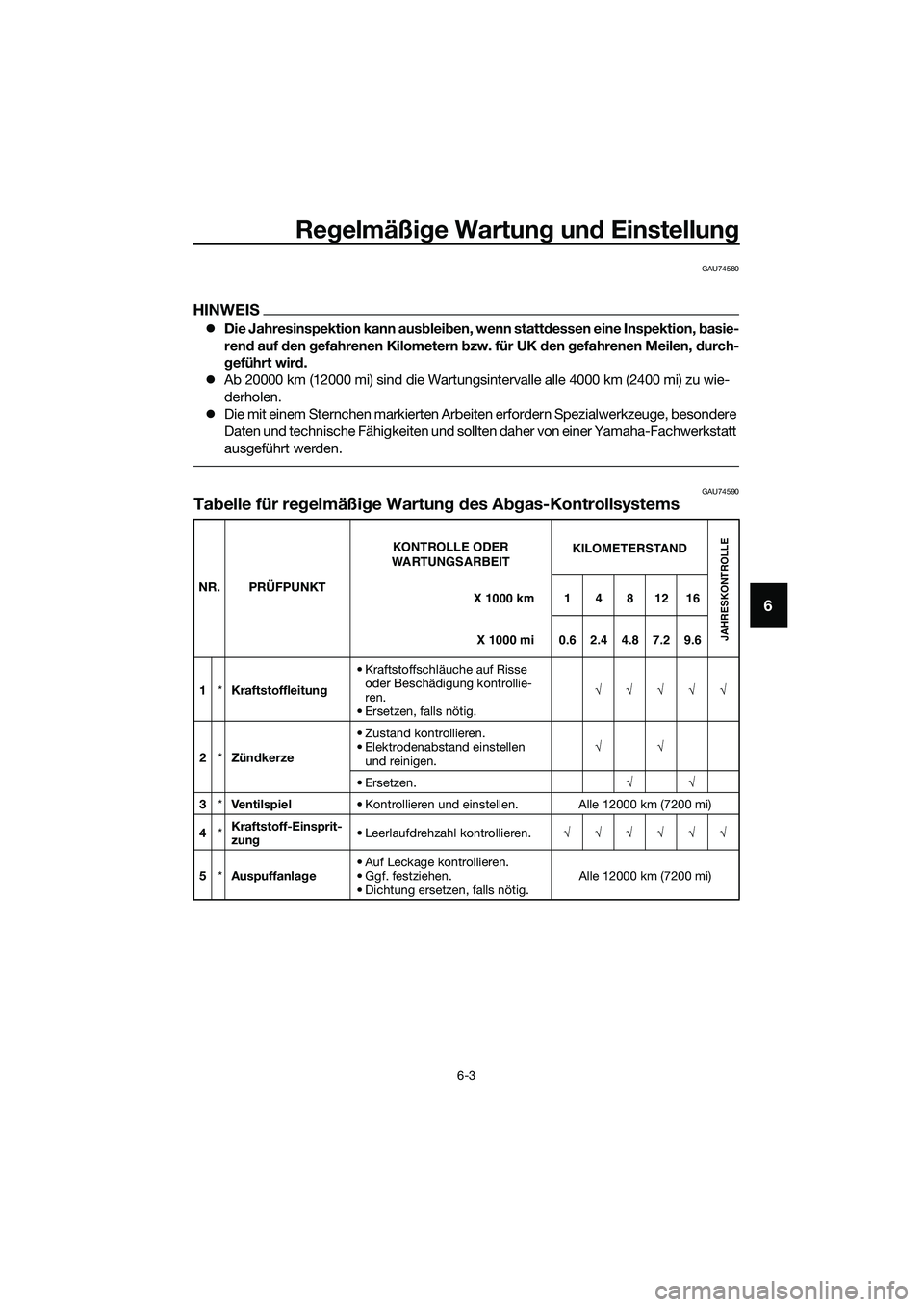

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKT
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen.√√
•Ersetzen.√√
3*Ventilspiel• Kontrollieren und einstellen. Alle 12000 km (7200 mi)
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.Alle 12000 km (7200 mi)X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1481216
0.62.44.87.29.6
UBR7G0G0.book Page 3 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-4
6
GAU74600

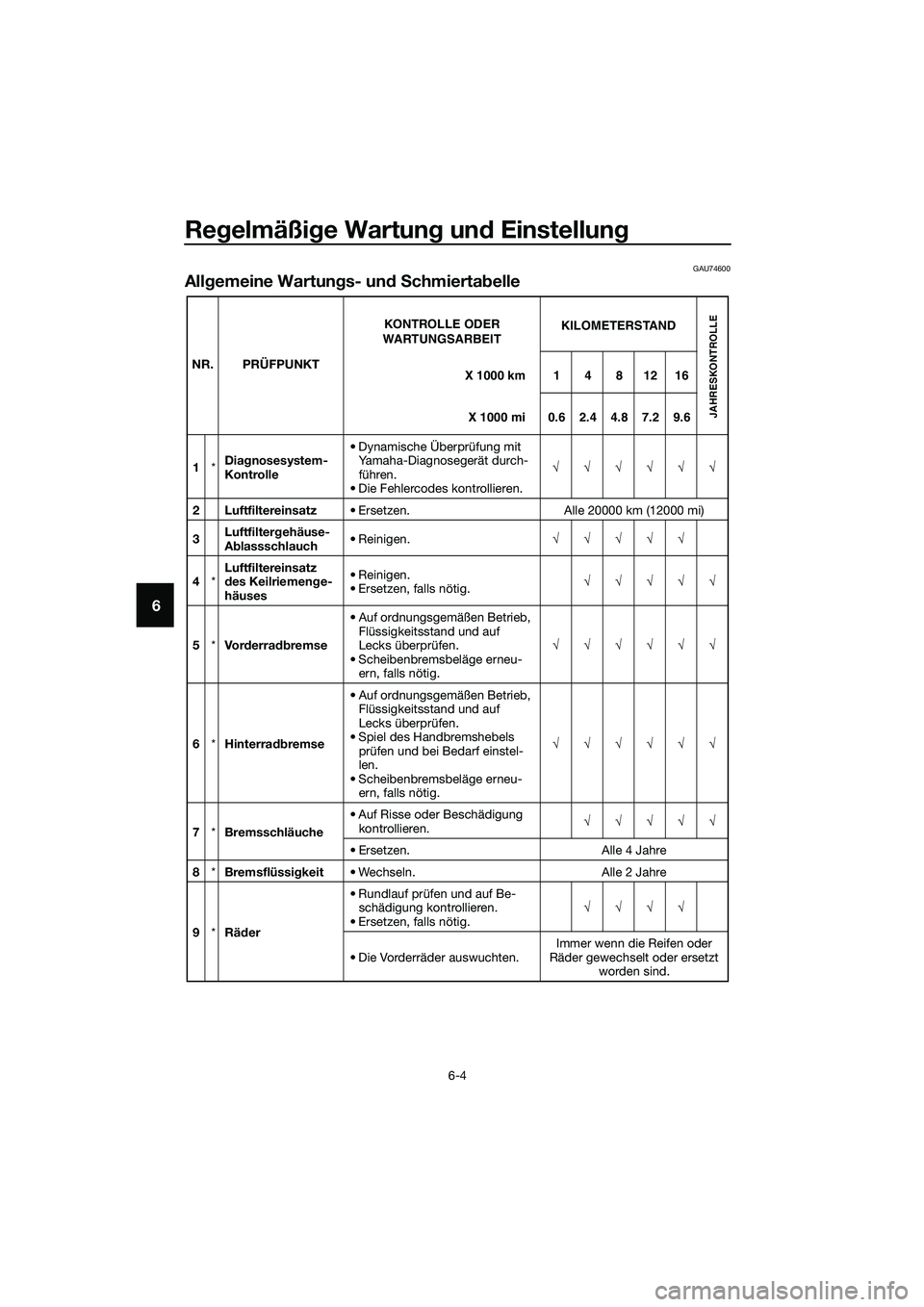

Allgemeine Wartungs- und Schmiertabelle
NR. PRÜFPUNKT
1*Diagnosesystem-
Kontrolle• Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren.√√√√√√
2 Luftfiltereinsatz• Ersetzen. Alle 20000 km (12000 mi)
3Luftfiltergehäuse-
Ablassschlauch• Reinigen.√√√√√
4*Luftfiltereinsatz
des Keilriemenge-
häuses• Reinigen.
• Ersetzen, falls nötig.√√√√√
5*Vo rderradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Scheibenbremsbeläge erneu-
ern, falls nötig.√√√√√√
6*Hinterradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf
Lecks überprüfen.
• Spiel des Handbremshebels
prüfen und bei Bedarf einstel-
len.
• Scheibenbremsbeläge erneu-
ern, falls nötig.√√√√√√
7*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√√√
• Ersetzen. Alle 4 Jahre
8*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
9*Räder• Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.√√√√
• Die Vorderräder auswuchten.Immer wenn die Reifen oder
Räder gewechselt oder ersetzt
worden sind.X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1 4 8 12 16
0.6 2.4 4.8 7.2 9.6
UBR7G0G0.book Page 4 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-5
6

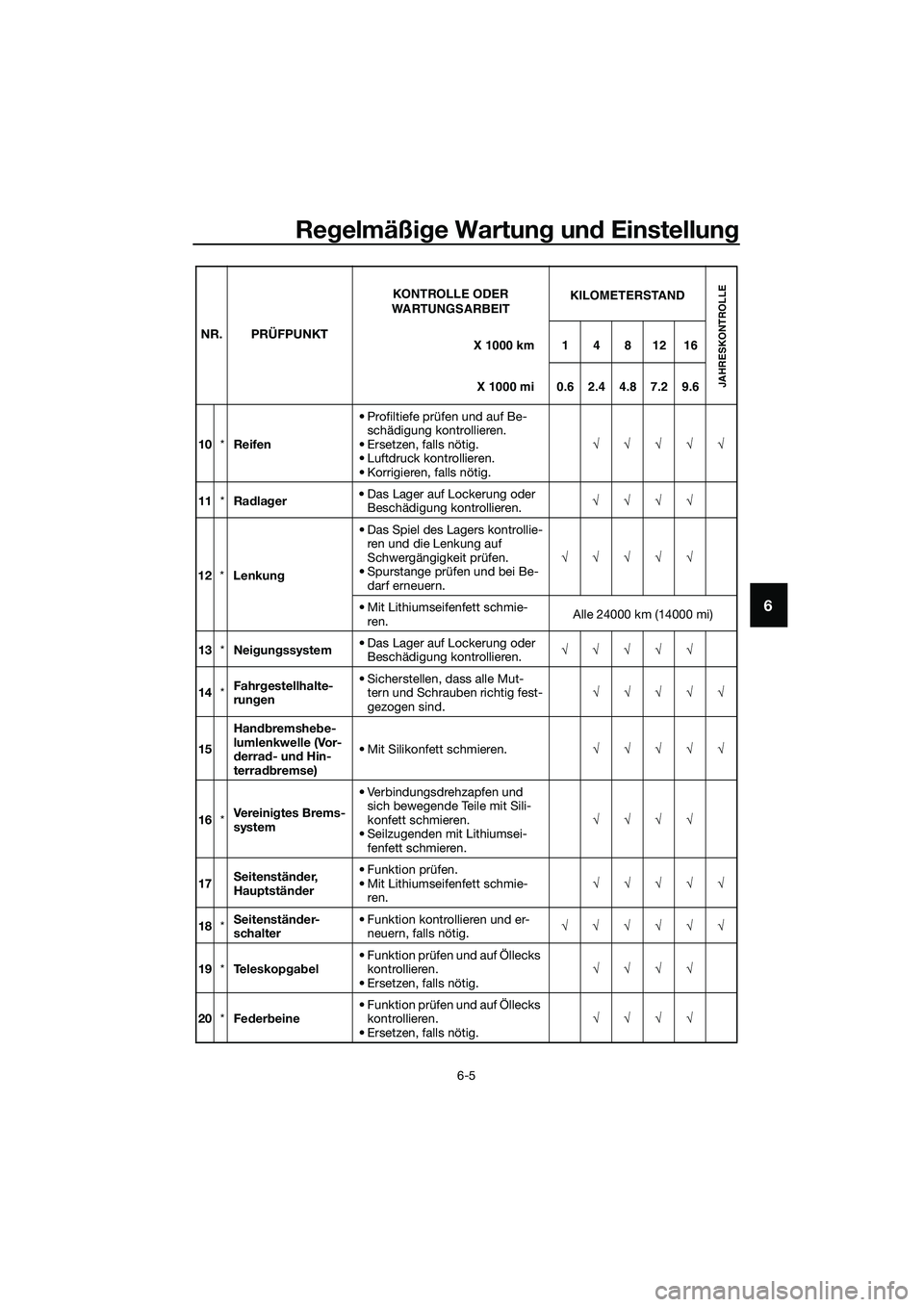

10*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
11*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*Lenkung• Das Spiel des Lagers kontrollie-
ren und die Lenkung auf
Schwergängigkeit prüfen.
• Spurstange prüfen und bei Be-
darf erneuern.√√√√√
• Mit Lithiumseifenfett schmie-
ren.Alle 24000 km (14000 mi)
13*Neigungssystem• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√√
14*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Mut-
tern und Schrauben richtig fest-
gezogen sind.√√√√√
15Handbremshebe-
lumlenkwelle (Vor-
derrad- und Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
16*Ve re i n igtes Brems-
system• Verbindungsdrehzapfen und
sich bewegende Teile mit Sili-
konfett schmieren.
• Seilzugenden mit Lithiumsei-
fenfett schmieren.√√√√
17Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmie-
ren.√√√√√
18*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
19
*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
20*Federbeine• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
1481216
0.62.44.87.29.6

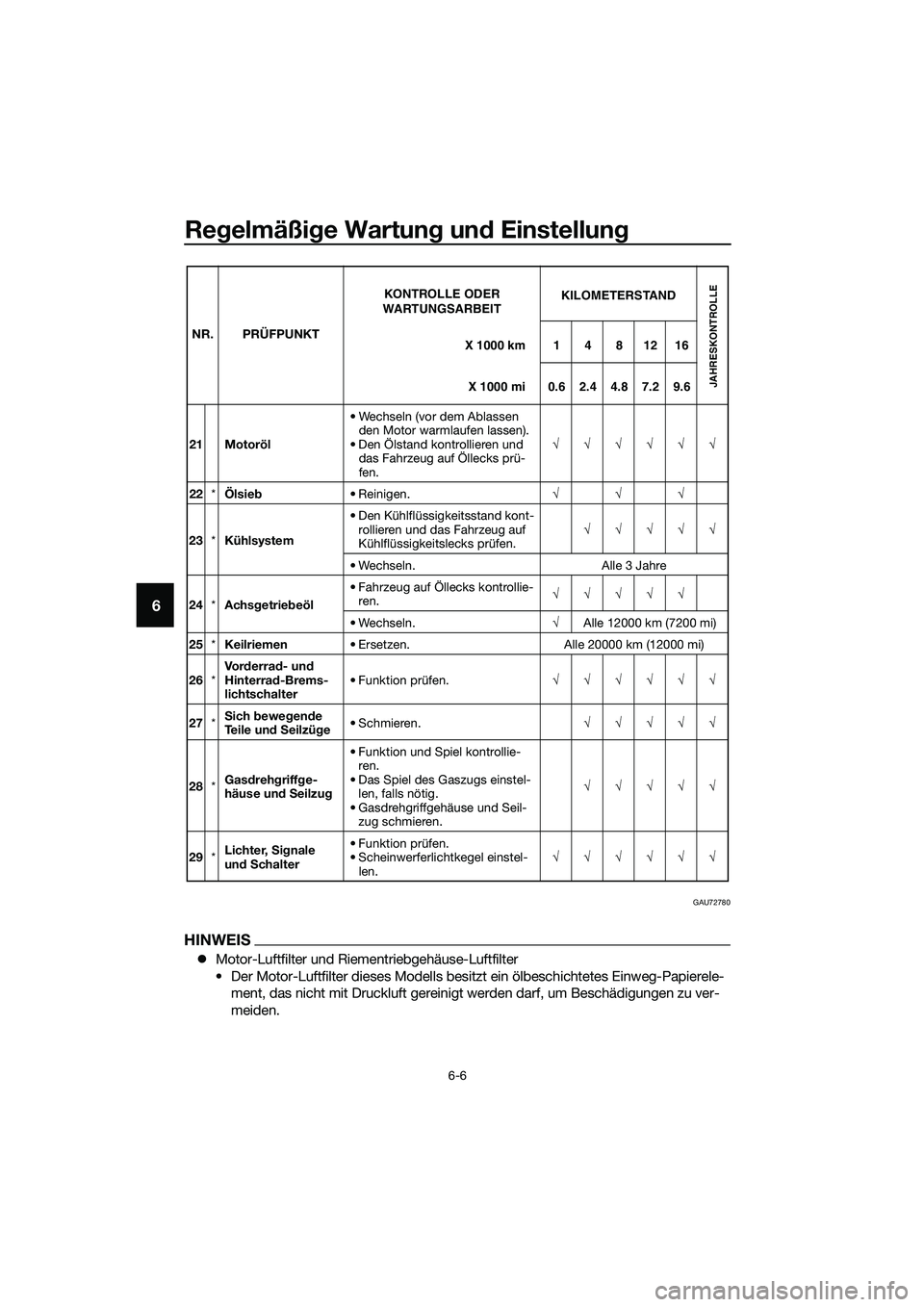

UBR7G0G0.book Page 5 Tuesday, October 25, 2016 2:54 PM

Regelmäßige Wartung und Einstellung
6-6
6
GAU72780
HINWEIS
zMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierele-
ment, das nicht mit Druckluft gereinigt werden darf, um Beschädigungen zu ver-
meiden.
21 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.√√√√√√
22*Ölsieb• Reinigen.√√√
23*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
24*Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√√√√
• Wechseln.√Alle 12000 km (7200 mi)
25*Keilriemen• Ersetzen. Alle 20000 km (12000 mi)
26*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
27*Sich bewegende
Teile und Seilzüge• Schmieren.√√√√√
28*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollie-
ren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
29*Lichter, Signale
und
Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
1481216
0.6 2.4 4.8 7.2 9.6
UBR7G0G0.book Page 6 Tuesday, October 25, 2016 2:54 PM
